公開番号2025165521
公報種別公開特許公報(A)
公開日2025-11-05
出願番号2024069617
出願日2024-04-23
発明の名称コネクタ
出願人矢崎総業株式会社
代理人個人,個人,個人
主分類H01R 13/64 20060101AFI20251028BHJP(基本的電気素子)
要約【課題】ハウジングと相手ハウジングとの嵌合途中で嵌合検知部材が後方に移動した際に嵌合検知部材がハウジングから抜けて外れることを抑制することができるコネクタを提供する。
【解決手段】コネクタ1は、相手ハウジング111と嵌合可能なハウジング2と、ハウジング2にスライド可能に装着されて、ハウジング2と相手ハウジング111との嵌合を検知する嵌合検知部材4とを備える。ハウジング2は、相手ハウジング111との嵌合を保持するハウジングロック機構20を有し、ハウジングロック機構20は、抜け防止突起部29を有する。嵌合検知部材4は、ハウジング2と相手ハウジング111との嵌合途中で嵌合検知部材4が後方に移動した際に抜け防止突起部29に当接可能な抜け防止突起51を有する。
【選択図】図8
特許請求の範囲【請求項１】
相手ハウジングと嵌合可能なハウジングと、
前記ハウジングにスライド可能に装着されて、前記ハウジングと前記相手ハウジングとの嵌合を検知する嵌合検知部材と、を備え、
前記ハウジングは、前記相手ハウジングとの嵌合を保持するハウジングロック機構を有し、
前記ハウジングロック機構は、抜け防止突起部を有し、
前記嵌合検知部材は、前記ハウジングと前記相手ハウジングとの嵌合途中で前記嵌合検知部材が後方に移動した際に前記抜け防止突起部に当接可能な抜け防止突起を有する、
コネクタ。
続きを表示（約 510 文字）【請求項２】
前記抜け防止突起は、前記嵌合検知部材を前記ハウジングに対して装着する際に前記抜け防止突起部の上方を通過するように構成され、
前記抜け防止突起部の上部には、前方から後方に向けて下り傾斜状に形成される傾斜面部と、前記傾斜面部の前方に位置して前記ハウジングの外周面に対して垂直になるように形成される垂直面部と、が設けられ、
前記抜け防止突起の下部には、前方から後方に向けて下り傾斜状に形成される傾斜面と、前記傾斜面の後方に位置して前記ハウジングの外周面に対して垂直になるように形成される垂直面と、が設けられる、
請求項１に記載のコネクタ。
【請求項３】
前記嵌合検知部材における前記抜け防止突起の周辺部位には、前記抜け防止突起を挟んで一対のスリットが設けられる、請求項１又は２に記載のコネクタ。
【請求項４】
前記スリットは、前記嵌合検知部材のスライド方向と平行な方向に沿って延びる、請求項３に記載のコネクタ。
【請求項５】
前記スリットは、前記嵌合検知部材のスライド方向と直交する方向に沿って延びる、請求項３に記載のコネクタ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、コネクタに関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
従来、コネクタとして、相手ハウジングと嵌合可能なハウジングと、ハウジングにスライド可能に装着されて、相手ハウジングとの嵌合を検知する嵌合検知部材とを備え、ハウジングがハウジングロック機構を有するものが知られている（特許文献１参照）。嵌合検知部材はコネクタのハウジングロック機構後方から挿入され、嵌合検知部材側の係止突起によってハウジングロック機構側の被係止突起を持ち上げて嵌合検知部材が通過した後に、ハウジングロック機構側の被係止突起が元の位置に戻る。これにより、ハウジングロック機構側の被係止突起と嵌合検知部材側の係止突起とが係止される。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－２１６４４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
前述のコネクタでは、相手コネクタとの嵌合前は嵌合係止部材側の係止突起が係止されているが、相手コネクタとの嵌合途中ではハウジングロック機構側の被係止突起が持ち上げられるため、嵌合検知部材側の係止突起が被係止突起の下方を通過可能な状態となる。このため、相手コネクタとの嵌合途中において嵌合検知部材がコネクタの後方に移動すると、嵌合検知部材がハウジングから抜けて外れる可能性がある。
【０００５】
本発明は、このような従来技術が有する課題に鑑みてなされたものである。そして本発明の目的は、ハウジングと相手ハウジングとの嵌合途中で嵌合検知部材が後方に移動した際に嵌合検知部材がハウジングから抜けて外れることを抑制することができるコネクタを提供することにある。
【課題を解決するための手段】
【０００６】
本発明の態様に係るコネクタは、相手ハウジングと嵌合可能なハウジングと、ハウジングにスライド可能に装着されて、ハウジングと相手ハウジングとの嵌合を検知する嵌合検知部材と、を備え、ハウジングは、相手ハウジングとの嵌合を保持するハウジングロック機構を有し、ハウジングロック機構は、抜け防止突起部を有し、嵌合検知部材は、ハウジングと相手ハウジングとの嵌合途中で嵌合検知部材が後方に移動した際に抜け防止突起部に当接可能な抜け防止突起を有する。
【発明の効果】
【０００７】
本発明によれば、ハウジングと相手ハウジングとの嵌合途中で嵌合検知部材が後方に移動した際に嵌合検知部材がハウジングから抜けて外れることを抑制することができるコネクタを提供することができる。
【図面の簡単な説明】
【０００８】

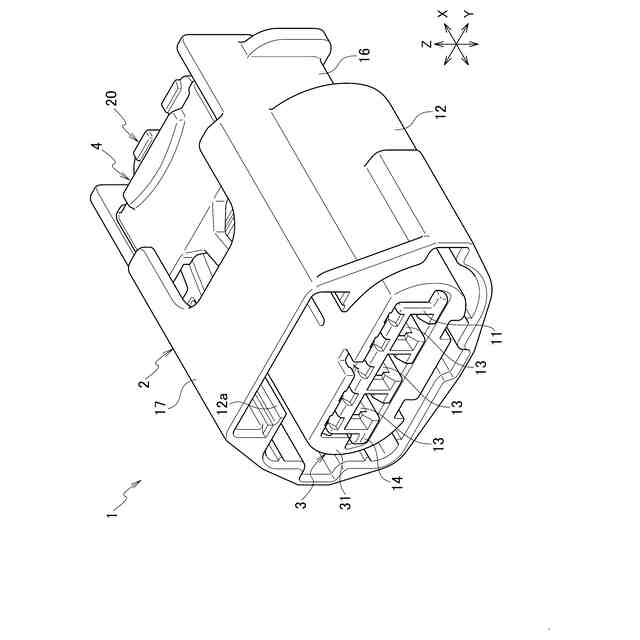

本実施形態に係るコネクタの一例を示す斜視図である。

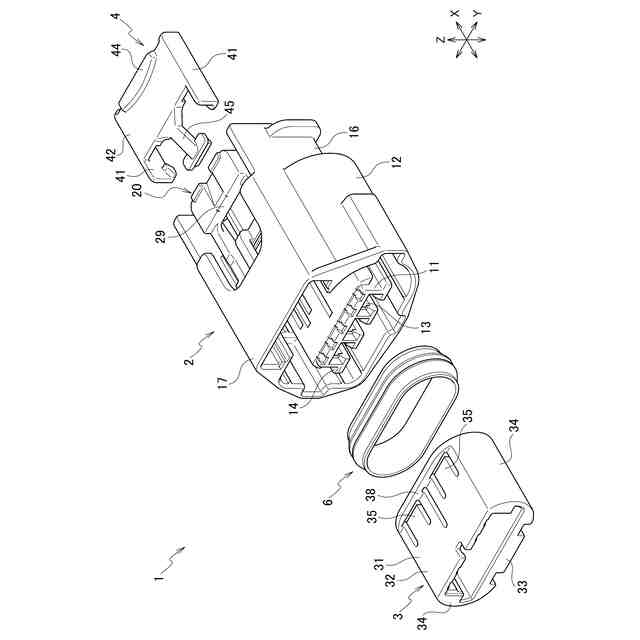

図１に示すコネクタの分解斜視図である。

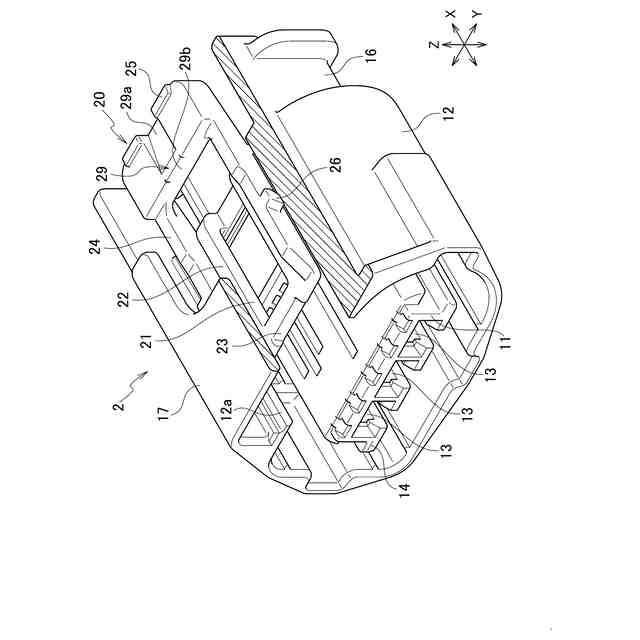

ハウジングの一部破断の斜視図である。
図２とは反対側から見た嵌合検知部材の斜視図である。

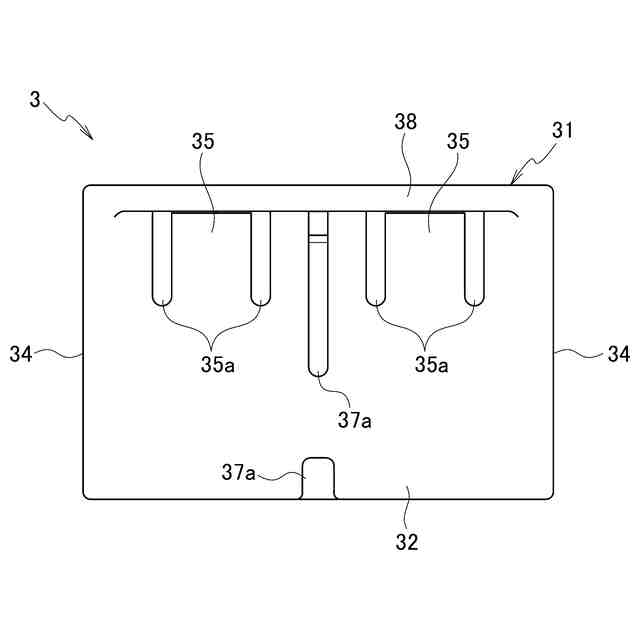

コネクタを構成するフロントホルダの正面図である。
図５に示すフロントホルダの平面図である。
ハウジングへのフロントホルダ装着時（仮係止状態）を示す正面図である。

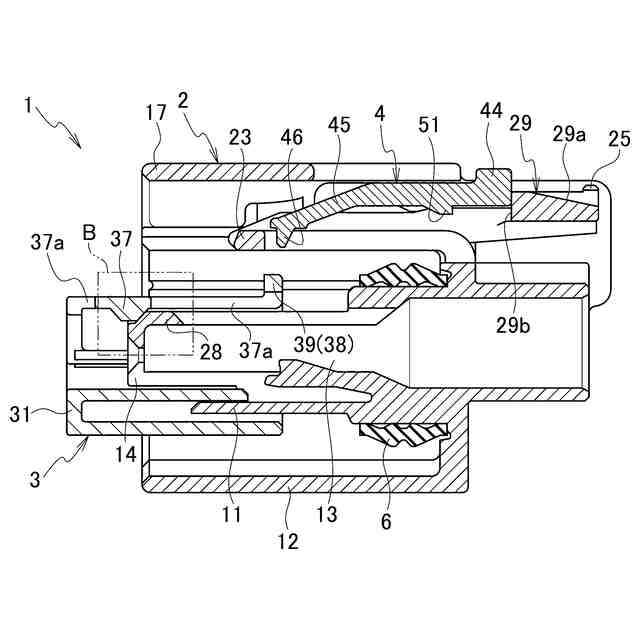

図７のＡ－Ａ線による断面図である。
図８のＢ部の拡大図である。
図７のＣ－Ｃ線による断面図である。
図７のＡ－Ａ線断面に対応するハウジングへのフロントホルダ装着時（本係止状態）を示す断面図である。
図１１のＤ部の拡大図である。
図１１のＥ部の拡大図である。
嵌合検知部材をハウジングロック機構に載置した状態を示す左右中央の断面図である。
嵌合検知部材をハウジングロック機構に載置した状態を示す外縁側の断面図である。
嵌合検知部材を挿入中の状態を示す左右中央の断面図である。
嵌合検知部材の組付け完了後の状態を示す断面図である。
嵌合検知部材の組付け完了後の状態を示す断面図である。
コネクタと相手コネクタとを嵌合する前の状態を示す正面図である。
図１９のＦ－Ｆ線による断面図である。
図１９のＧ－Ｇ線による断面図である。
図１９のＦ－Ｆ線断面に対応するコネクタと相手コネクタとの嵌合途中の状態を示す断面図である。
図１９のＧ－Ｇ線断面に対応するコネクタと相手コネクタとの嵌合途中の状態を示す断面図である。
他の実施形態に係るコネクタの分解斜視図である。
図２４とは反対側から見た嵌合検知部材の斜視図である。
図２４に示すコネクタの嵌合検知部材を挿入中の状態を示す左右中央の断面図である。
更に他の実施形態に係るコネクタの分解斜視図である。
図２７とは反対側から見た嵌合検知部材の斜視図である。
図２７に示すコネクタの嵌合検知部材を挿入中の状態を示す左右中央の断面図である。
【発明を実施するための形態】
【０００９】
以下、図面を用いて本実施形態に係るコネクタについて詳細に説明する。なお、図面の寸法比率は説明の都合上誇張されており、実際の比率と異なる場合がある。
【００１０】
［コネクタ１の概略構成］
図１～図４に示すように、コネクタ１は、ハウジング２と、フロントホルダ３と、嵌合検知部材４と、シール部材６とを備える。本実施形態において、コネクタ１は、前後方向に沿って相手コネクタ１０１（図１９～図２３参照、オスコネクタ）と嵌合可能に構成されるメスコネクタである。
（【００１１】以降は省略されています）
