公開番号2025170835
公報種別公開特許公報(A)
公開日2025-11-20
出願番号2024075611
出願日2024-05-08
発明の名称連結コネクタ
出願人矢崎総業株式会社
代理人弁理士法人虎ノ門知的財産事務所
主分類H01R 13/518 20060101AFI20251113BHJP(基本的電気素子)
要約【課題】体格の小型化を図ること。
【解決手段】端子金具を収容させる端子収容室12が形成され、かつ、コネクタ嵌合方向に直交する配列方向に並べられた複数のハウジング10と、配列方向に並べた複数のハウジング10を配列方向とコネクタ嵌合方向とに対する直交方向で挟み込む一対の挟持部材20と、を備え、ハウジング10には、一方の挟持部材20を嵌合接続させる第1嵌合部13と、他方の挟持部材20を嵌合接続させる第2嵌合部14と、を設け、一方の挟持部材20には、配列方向に並べた複数のハウジング10毎に形成され、かつ、第1嵌合部13が嵌合接続される第1被嵌合部21Aを設け、他方の挟持部材20には、配列方向に並べた複数のハウジング10毎に形成され、かつ、第2嵌合部14が嵌合接続される第2被嵌合部21Bを設けること。
【選択図】図3

特許請求の範囲【請求項１】
端子金具を収容させる端子収容室が形成され、かつ、コネクタ嵌合方向に直交する配列方向に並べられた複数のハウジングと、
前記配列方向に並べた複数の前記ハウジングを前記配列方向と前記コネクタ嵌合方向とに対する直交方向で挟み込む一対の挟持部材と、
を備え、
前記ハウジングには、一方の前記挟持部材を嵌合接続させる第１嵌合部と、他方の前記挟持部材を嵌合接続させる第２嵌合部と、を設け、
一方の前記挟持部材には、前記配列方向に並べた複数の前記ハウジング毎に形成され、かつ、前記第１嵌合部が嵌合接続される第１被嵌合部を設け、
他方の前記挟持部材には、前記配列方向に並べた複数の前記ハウジング毎に形成され、かつ、前記第２嵌合部が嵌合接続される第２被嵌合部を設けることを特徴とした連結コネクタ。
続きを表示（約 790 文字）【請求項２】
前記ハウジングは、複数の前記第１嵌合部と複数の前記第２嵌合部を有することを特徴とした請求項１に記載の連結コネクタ。
【請求項３】
前記挟持部材は、前記配列方向に並べた複数の前記ハウジングに一方の平面を対向配置させ且つ嵌合接続させる平板状の主体部を有することを特徴とした請求項１に記載の連結コネクタ。
【請求項４】
相手方コネクタにコネクタ嵌合させる際の嵌合補助力を一対の前記挟持部材に作用させるレバー部材を備え、
前記レバー部材は、一方の前記挟持部材に前記嵌合補助力を作用させる第１アーム部と、他方の前記挟持部材に前記嵌合補助力を作用させる第２アーム部と、を有し、
一方の前記挟持部材の他方の平面には、平行に配置された第１回転軸と第１ガイド軸とを設け、
他方の前記挟持部材の他方の平面には、前記第１回転軸と同軸上に配置された第２回転軸と、前記第１ガイド軸と同軸上に配置された第２ガイド軸と、を設け、
前記第１アーム部には、前記第１回転軸の軸受部と、前記第１回転軸の軸周りに沿った自身の回転軌跡を規制するべく前記第１ガイド軸を案内する第１ガイド部と、を設け、
前記第２アーム部には、前記第２回転軸の軸受部と、前記第２回転軸の軸周りに沿った自身の回転軌跡を規制するべく前記第２ガイド軸を案内する第２ガイド部と、を設けることを特徴とした請求項３に記載の連結コネクタ。
【請求項５】
複数の前記ハウジングは、その全てが同一部品である又は前記端子収容室の異なる異形状部品が含まれることを特徴とした請求項１から４の内の何れか１つに記載の連結コネクタ。
【請求項６】
一対の前記挟持部材は、同一部品であることを特徴とした請求項１から４の内の何れか１つに記載の連結コネクタ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、連結コネクタに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
連結コネクタとは、複数のハウジングを連結させることによって１つのコネクタ部品として形作られたものである。例えば、隣り合う２つの連結対象のハウジングにおいては、端子収容室等が形成されたハウジング本体のそれぞれの接合面に、この接合面から突出させた凸部と、この接合面を凹ませた凹部と、が設けられている。連結コネクタにおいては、一方のハウジングの凸部を他方のハウジングの凹部にスライド嵌合させ、かつ、他方のハウジングの凸部を一方のハウジングの凹部にスライド嵌合させることによって、この隣り合う２つのハウジング同士を連結させる。この種の連結コネクタについては、例えば、下記の特許文献１に開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－８１８４７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、従来の連結コネクタにおいては、端子収容室等のハウジング本体の内部構造に影響を与えることなく、このハウジング本体に凹部と凸部を配置しなければならず、その凹部と凸部の配置場所を確保するために、ハウジング本体を連結対象の相手方のハウジング側に拡張している。よって、従来の連結コネクタは、その体格が複数のハウジングの配列方向に大きくなってしまう。
【０００５】
そこで、本発明は、複数のハウジングの配列方向でその体格の小型化を図り得る連結コネクタを提供することを、その目的とする。
【課題を解決するための手段】
【０００６】
本発明は、端子金具を収容させる端子収容室が形成され、かつ、コネクタ嵌合方向に直交する配列方向に並べられた複数のハウジングと、前記配列方向に並べた複数の前記ハウジングを前記配列方向と前記コネクタ嵌合方向とに対する直交方向で挟み込む一対の挟持部材と、を備え、前記ハウジングには、一方の前記挟持部材を嵌合接続させる第１嵌合部と、他方の前記挟持部材を嵌合接続させる第２嵌合部と、を設け、一方の前記挟持部材には、前記配列方向に並べた複数の前記ハウジング毎に形成され、かつ、前記第１嵌合部が嵌合接続される第１被嵌合部を設け、他方の前記挟持部材には、前記配列方向に並べた複数の前記ハウジング毎に形成され、かつ、前記第２嵌合部が嵌合接続される第２被嵌合部を設けることを特徴とする。
【発明の効果】
【０００７】
本発明に係る連結コネクタは、このような複数のハウジングを配列方向とコネクタ嵌合方向とに直交する方向で一対の挟持部材によって挟み込む連結保持構造を採っており、複数のハウジングの連結を維持するための連結保持構造を従来のように配列方向に設けていない。従って、本発明に係る連結コネクタは、その複数のハウジングの配列方向に見ると、従来のものよりも体格の小型化を図ることができる。
【図面の簡単な説明】
【０００８】

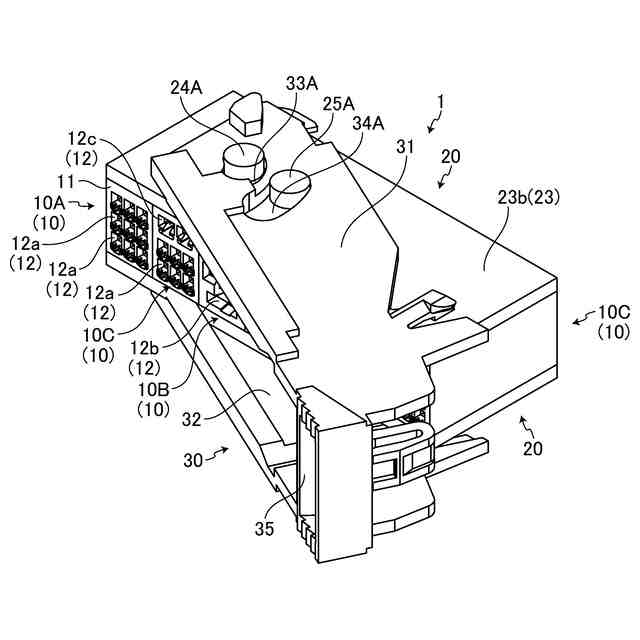

図１は、実施形態の連結コネクタを示す斜視図である。

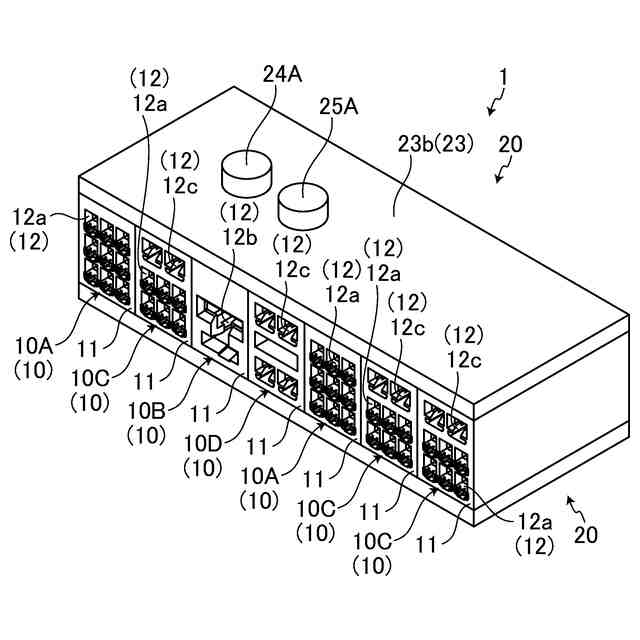

図２は、連結コネクタ（レバー部材を除く）を示す斜視図である。
図３は、連結コネクタ（レバー部材を除く）を示す分解斜視図である。

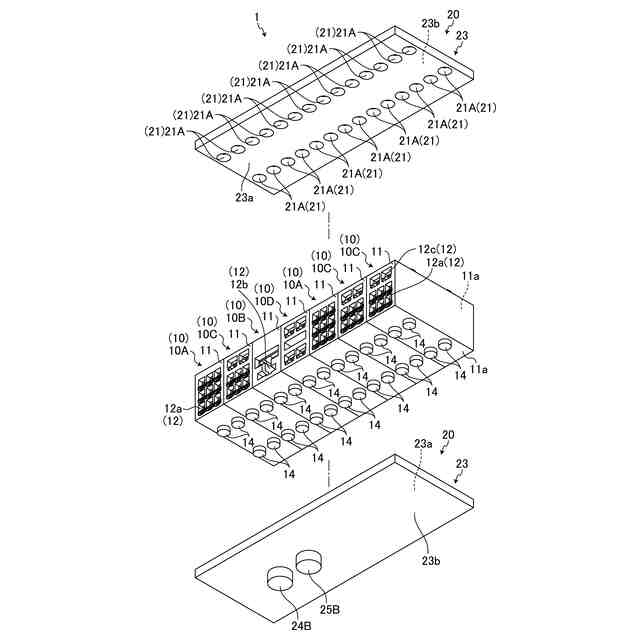

図４は、連結コネクタ（レバー部材を除く）を別角度から見た分解斜視図である。
図５は、連結対象のハウジングについて示す分解斜視図である。

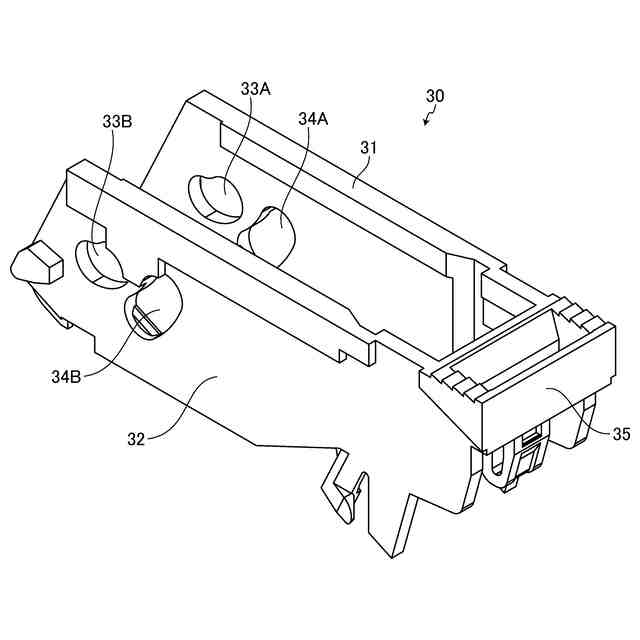

図６は、レバー部材を示す斜視図である。
【発明を実施するための形態】
【０００９】
以下に、本発明に係る連結コネクタの実施形態を図面に基づいて詳細に説明する。尚、この実施形態によりこの発明が限定されるものではない。
【００１０】
［実施形態］
本発明に係る連結コネクタの実施形態の１つを図１から図６に基づいて説明する。
（【００１１】以降は省略されています）
