特許ウォッチ

公開番号2025144755
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024044594
出願日2024-03-21
発明の名称止水部材
出願人矢崎総業株式会社
代理人弁理士法人虎ノ門知的財産事務所
主分類H02G 3/22 20060101AFI20250926BHJP(電力の発電,変換,配電)
要約【課題】三本以上の電線の線間からの浸水を適切に抑制できる止水部材を提供する。
【解決手段】止水部材1は、電線を保持する少なくとも三本の保持溝3を有する柱状の保持体2を備え、それぞれの保持溝3は、保持体2の側方に向けて開口しており、かつ保持体2における軸方向Xの一端から他端まで延在しており、保持溝3は、電線の外周面と対向する対向面31を有し、対向面31の断面形状は、円弧形状であり、保持溝3には、対向面31と電線の外周面との間をシールする円弧状のリブ32が設けられている。
【選択図】図1

特許請求の範囲【請求項１】
電線を保持する少なくとも三本の保持溝を有する柱状の保持体を備え、
それぞれの前記保持溝は、前記保持体の側方に向けて開口しており、かつ前記保持体における軸方向の一端から他端まで延在しており、
前記保持溝は、前記電線の外周面と対向する対向面を有し、
前記対向面の断面形状は、円弧形状であり、
前記保持溝には、前記対向面と前記電線の外周面との間をシールする円弧状のリブが設けられている
ことを特徴とする止水部材。
続きを表示（約 210 文字）【請求項２】
前記保持体は、前記保持溝に収容された電線を支持する支持片を有し、
前記支持片は、前記リブと対向するように配置され、電線を前記リブに向けて押圧するように電線を支持する
請求項１に記載の止水部材。
【請求項３】
前記保持溝は、前記保持体の外周面に開口する開口部を有し、
前記支持片は、前記開口部の縁から周方向に向けて突出している
請求項２に記載の止水部材。

発明の詳細な説明【技術分野】
【０００１】
本発明は、止水部材に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、ワイヤハーネスがある。特許文献１には、電線の先端部に端子金具を固着した導電路と、前記電線を包囲するコルゲートチューブと、前記コルゲートチューブの先端部に取り付けられて前記電線を包囲するゴムブーツと、前記電線を保持する保持部と、前記コルゲートチューブの周面に係止する係止部とが形成された電線ホルダとを備えているワイヤーハーネスが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－０９８０１０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ワイヤハーネスにおいて、複数の電線の線間から浸水してしまうと、電線に接続された機器の劣化等につながりやすい。電線の線間からの浸水を抑制できることが好ましい。例えば、三本以上の電線の線間からの浸水を適切に抑制できることが望まれている。
【０００５】
本発明の目的は、三本以上の電線の線間からの浸水を適切に抑制できる止水部材を提供することである。
【課題を解決するための手段】
【０００６】
本発明の止水部材は、電線を保持する少なくとも三本の保持溝を有する柱状の保持体を備え、それぞれの前記保持溝は、前記保持体の側方に向けて開口しており、かつ前記保持体における軸方向の一端から他端まで延在しており、前記保持溝は、前記電線の外周面と対向する対向面を有し、前記対向面の断面形状は、円弧形状であり、前記保持溝には、前記対向面と前記電線の外周面との間をシールする円弧状のリブが設けられていることを特徴とする。
【発明の効果】
【０００７】
本発明に係る止水部材は、電線を保持する少なくとも三本の保持溝を有する柱状の保持体を備え、保持溝には、対向面と電線の外周面との間をシールする円弧状のリブが設けられている。本発明に係る止水部材によれば、三本以上の電線の線間からの浸水を適切に抑制できるという効果を奏する。
【図面の簡単な説明】
【０００８】

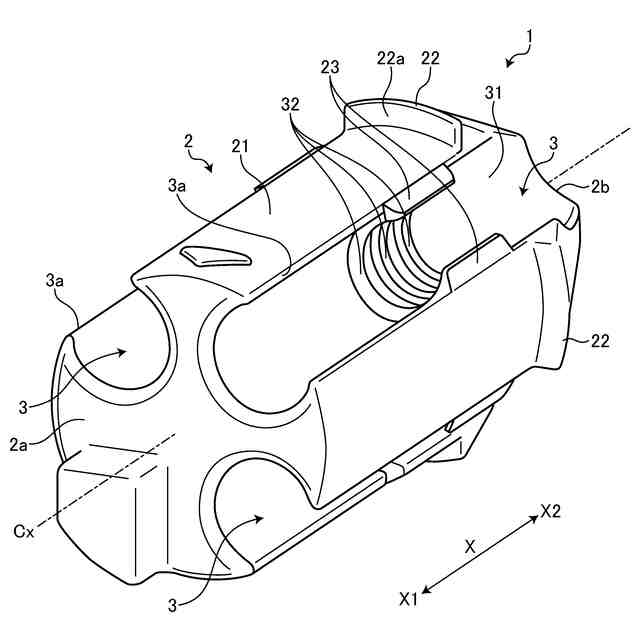

図１は、実施形態に係る止水部材の斜視図である。

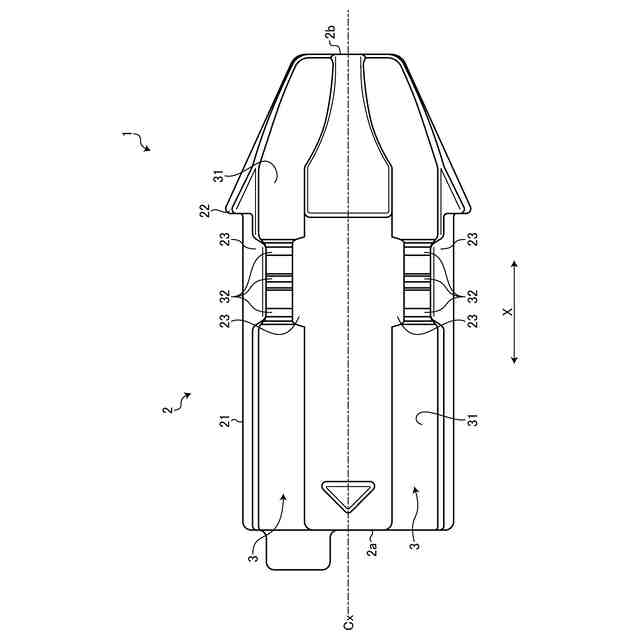

図２は、実施形態に係る止水部材の平面図である。

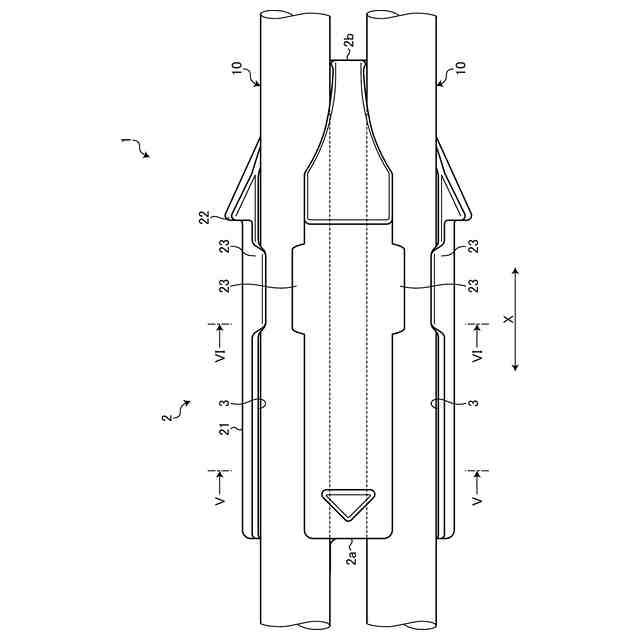

図３は、電線を保持した止水部材の平面図である。

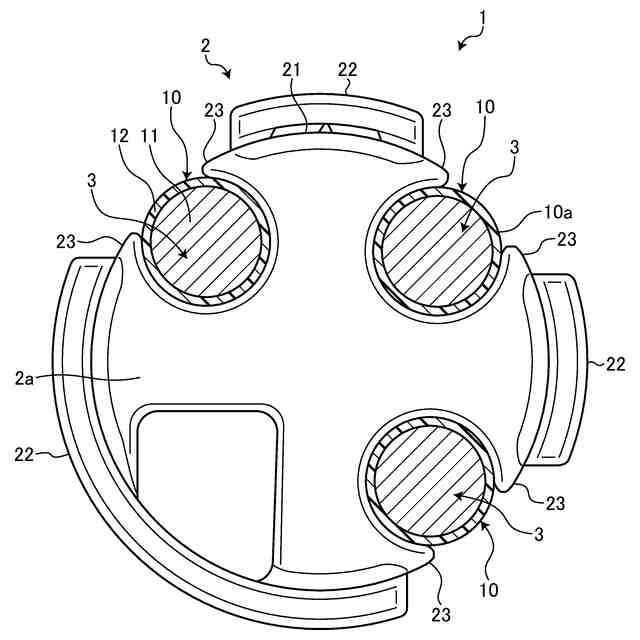

図４は、電線を保持した止水部材の正面図である。

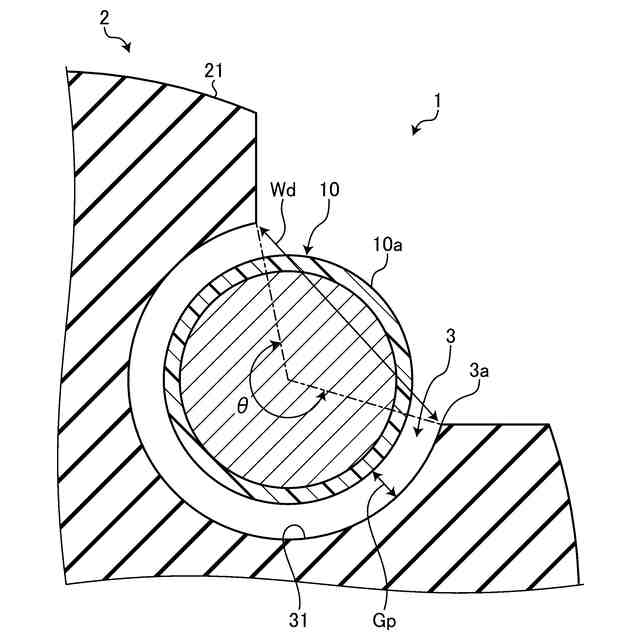

図５は、実施形態に係る止水部材の断面図である。

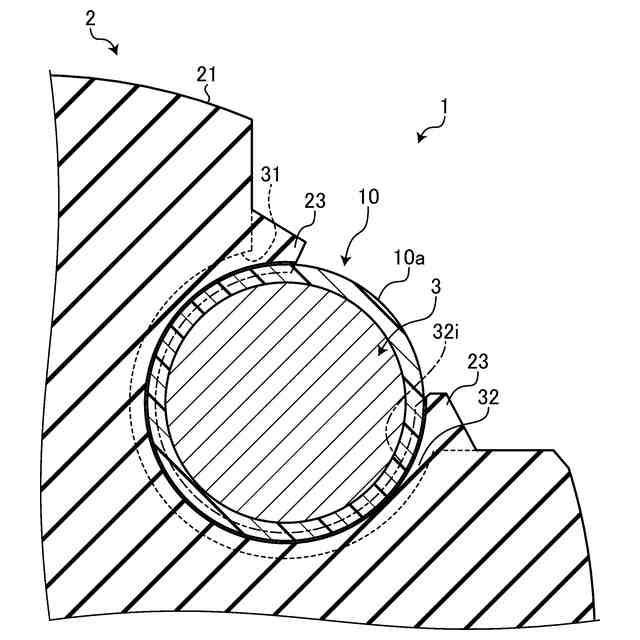

図６は、実施形態に係る止水部材の断面図である。

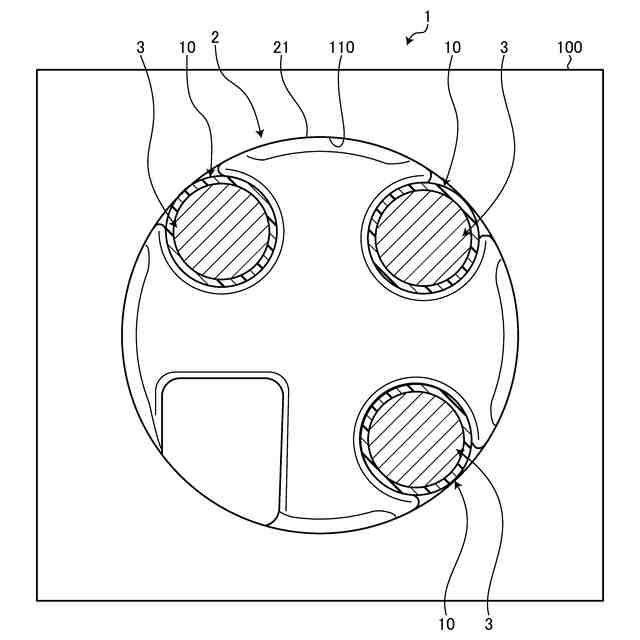

図７は、車体に取り付けられた止水部材の正面図である。
【発明を実施するための形態】
【０００９】
以下に、本発明の実施形態に係る止水部材につき図面を参照しつつ詳細に説明する。なお、この実施形態によりこの発明が限定されるものではない。また、下記の実施形態における構成要素には、当業者が容易に想定できるものあるいは実質的に同一のものが含まれる。
【００１０】
［実施形態］
図１から図７を参照して、実施形態について説明する。本実施形態は、止水部材に関する。図１は、実施形態に係る止水部材の斜視図、図２は、実施形態に係る止水部材の平面図、図３は、電線を保持した止水部材の平面図、図４は、電線を保持した止水部材の正面図、図５および図６は、実施形態に係る止水部材の断面図、図７は、車体に取り付けられた止水部材の正面図である。図５には、図３のV－V断面が示されている。図６には、図３のVI－VI断面が示されている。
（【００１１】以降は省略されています）
