公開番号2025162227
公報種別公開特許公報(A)
公開日2025-10-27
出願番号2024065363
出願日2024-04-15
発明の名称照明装置
出願人矢崎総業株式会社
代理人個人,個人,個人
主分類B60Q 1/24 20060101AFI20251020BHJP(車両一般)
要約【課題】照射領域を所望の範囲に簡易的に設定する照明装置を提供する。
【解決手段】照明装置1は、光源11を実装した基板10と、基板10の少なくとも一部を収容する光透過性のケース50と、ケース50の内部で光源11の光射出面13を覆うように配置され、光射出面13から射出された光の進行方向を変化させるプリズム41とを備える。照明装置1は、プリズム41を支持し、かつ、基板10の一部の把持するプリズム支持部42を備えてもよい。
【選択図】図3
特許請求の範囲【請求項１】
光源を実装した基板と、
前記基板の少なくとも一部を収容する光透過性のケースと、
前記ケースの内部で前記光源の光射出面を覆うように配置され、前記光射出面から射出された光の進行方向を変化させるプリズムと、
を備える照明装置。
続きを表示（約 450 文字）【請求項２】
前記プリズムを支持し、かつ、前記基板の一部の把持するプリズム支持部を備える、請求項１に記載の照明装置。
【請求項３】
前記プリズムは、
前記ケースの内面と対向する凸形の曲面である第１表面と、
前記基板と対向する凸形の曲面である第２表面と、
前記第２表面の一部に形成され、少なくとも一部が前記光源の前記光射出面と対向する凹形の曲面である受光面と、
を有する、請求項１又は２に記載の照明装置。
【請求項４】
前記基板を保持するハウジングを備え、
前記ハウジングは、充電インレットの一部を構成する外部コネクタに接続されるコネクタ部を有し、
前記コネクタ部が前記外部コネクタに接続されているとき、前記ケースを通じて射出された照射光は、前記充電インレットの充電口に向けて照射され、
前記第１表面、前記第２表面又は前記受光面の各々の曲率は、前記照射光の照射領域に基づいて設定される、請求項３に記載の照明装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、照明装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来、電気自動車又はプラグインハイブリッド自動車等の車両に設置され、車両外部から車載バッテリに電力を供給させるための充電インレットがある。また、充電インレットでの充電口の近傍には、バッテリの充電状態等を表示する充電表示装置などが設置される場合もある。特許文献１には、光透過性のケースの内部において、複数の光源を実装した基板と当該基板を載置する遮光部とで各々の光源による光漏れ又は光の混色を抑止させる充電表示装置に関する技術が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１２－２５３８４３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に開示の充電表示装置では、光源からの光は、ケースに設けられた表示体としてのレンズを通過して外方に射出されるため、照射領域がレンズによって狭まる。そのため、例えば、夜間の給電作業時に、充電インレットの近傍にある充電表示装置からの照射光によって充電口の全体が照らされるとは限らず、結果として、ユーザーが充電口に充電ガンをスムーズに挿入させることが難しい状況もあり得る。
【０００５】
本発明は、このような従来技術が有する課題に鑑みてなされたものである。そして本発明の目的は、照射領域を所望の範囲に簡易的に設定する照明装置を提供することにある。
【課題を解決するための手段】
【０００６】
本発明の態様に係る照明装置は、光源を実装した基板と、基板の少なくとも一部を収容する光透過性のケースと、ケースの内部で光源の光射出面を覆うように配置され、光射出面から射出された光の進行方向を変化させるプリズムと、を備える。
【発明の効果】
【０００７】
本発明によれば、照射領域を所望の範囲に簡易的に設定する照明装置を提供することができる。
【図面の簡単な説明】
【０００８】

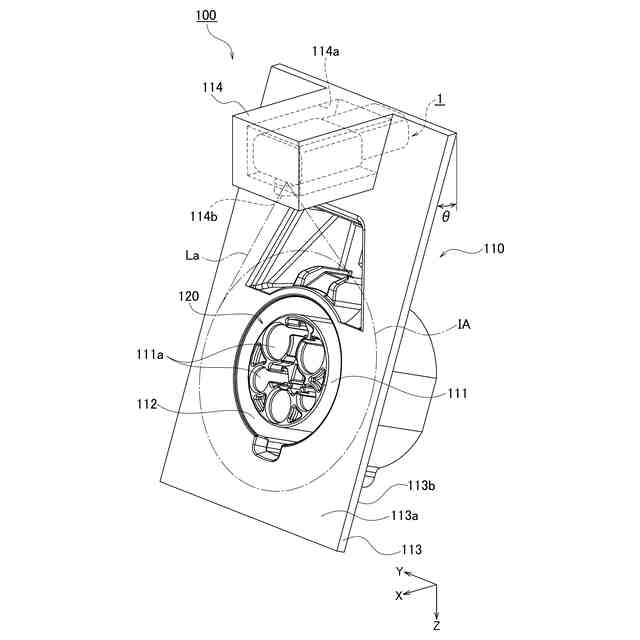

一実施形態に係る照明装置を取り付けた充電インレットの斜視図である。

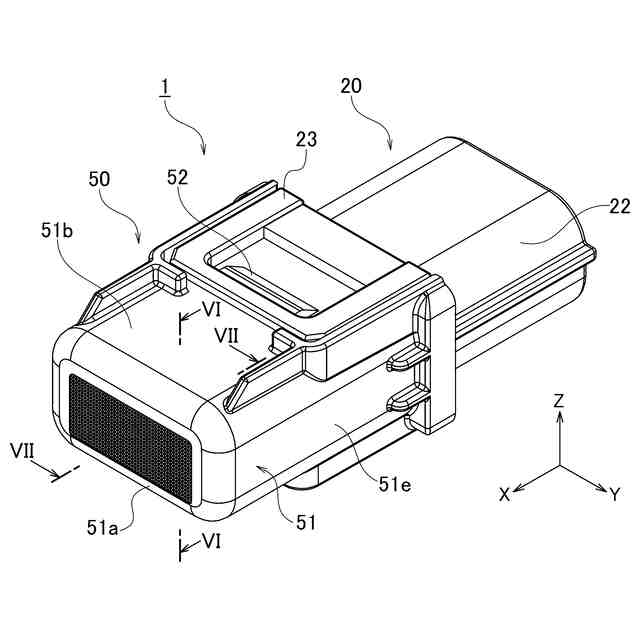

先端部を視認させる一実施形態に係る照明装置の斜視図である。

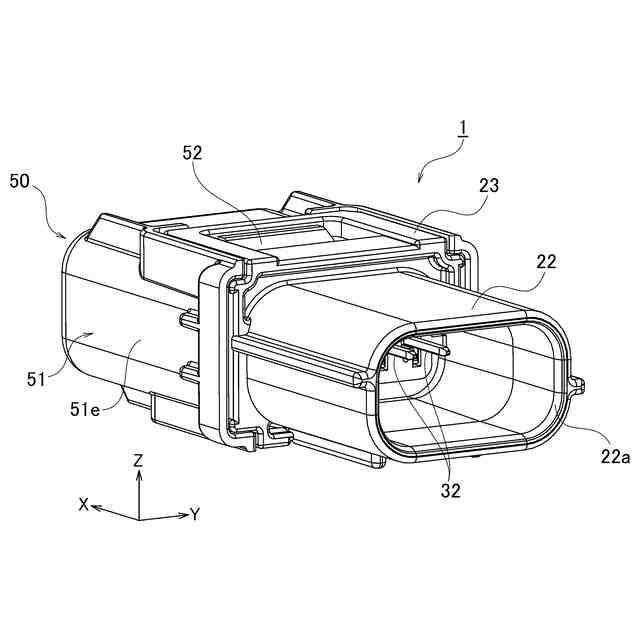

後端部を視認させる一実施形態に係る照明装置の斜視図である。
ケースを取り外した状態の一実施形態に係る照明装置の斜視図である。

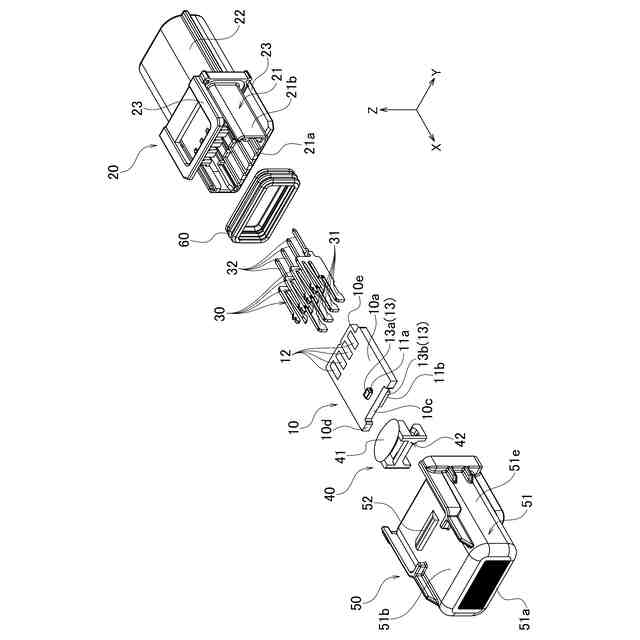

一実施形態に係る照明装置の分解斜視図である。
プリズムの前面側を視認させるプリズムユニットの斜視図である。
プリズムの後面側を視認させるプリズムユニットの斜視図である。

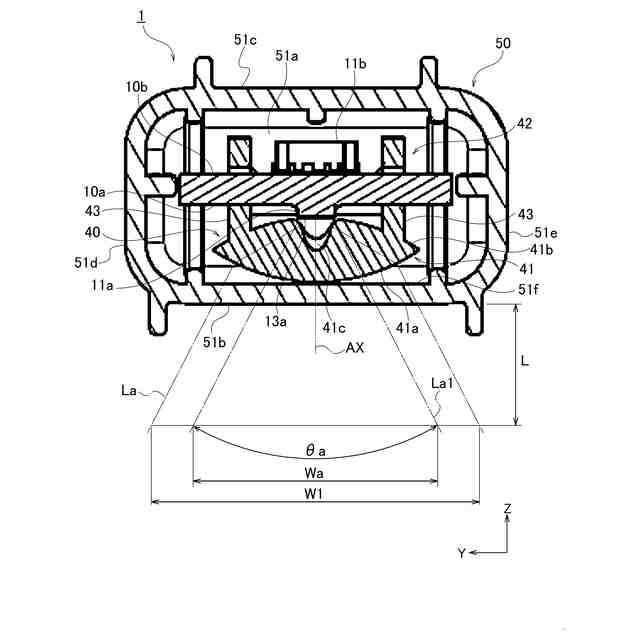

図２ＡのVI-VI部に対応した一実施形態に係る照明装置の断面図である。
図２ＡのVII-VII部に対応した一実施形態に係る照明装置の断面図である。
【発明を実施するための形態】
【０００９】
以下、図面を用いて一実施形態に係る照明装置について詳細に説明する。なお、図面の寸法比率は説明の都合上誇張されており、実際の比率と異なる場合がある。
【００１０】
図１は、一実施形態に係る照明装置１を取り付けた充電インレット１００の斜視図である。なお、図１では、充電インレット１００の内部に配置されている照明装置１は、概略的に破線で示されている。
（【００１１】以降は省略されています）
