公開番号2025148720
公報種別公開特許公報(A)
公開日2025-10-08
出願番号2024048979
出願日2024-03-26
発明の名称コネクタ
出願人矢崎総業株式会社
代理人個人,個人,個人
主分類H01R 13/66 20060101AFI20251001BHJP(基本的電気素子)
要約【課題】組付性を向上することができ、電気的な接続信頼性を保持することができるコネクタを提供する。
【解決手段】端子5が配置されるハウジングと、ハウジングに組付けられ、端子5をハウジングに保持する端子ホルダ7と、端子ホルダ7に配置され、端子5の温度を検出するサーミスタ9と、端子ホルダ7に組付けられ、サーミスタ9を端子ホルダ7に保持するサーミスタホルダ11とを備えたコネクタにおいて、サーミスタホルダ11を、端子ホルダ7からハウジング側に向けて露出する端子5側に配置し、固定部41を介して端子ホルダ7に固定した。
【選択図】図2
特許請求の範囲【請求項１】
端子が配置されるハウジングと、
前記ハウジングに組付けられ、前記端子を前記ハウジングに保持する端子ホルダと、
前記端子ホルダに配置され、前記端子の温度を検出するサーミスタと、
前記端子ホルダに組付けられ、前記サーミスタを前記端子ホルダに保持するサーミスタホルダと、
を備え、
前記サーミスタホルダは、前記端子ホルダから前記ハウジング側に向けて露出する前記端子側に配置され、固定部を介して前記端子ホルダに固定されているコネクタ。
続きを表示（約 290 文字）【請求項２】
前記サーミスタは、前記サーミスタホルダに固定され、
前記固定部は、前記サーミスタに電気的に接続され、前記サーミスタホルダから露出する検出線を固定する請求項１に記載のコネクタ。
【請求項３】
前記固定部は、前記検出線を収容可能に形成され、前記検出線の長さ方向に延出されている請求項２に記載のコネクタ。
【請求項４】
前記サーミスタホルダは、環状に形成され、前記端子が挿通されて配置され、
前記固定部は、前記サーミスタホルダの周方向の少なくとも１箇所に配置されている請求項１から３のいずれか１項に記載のコネクタ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、コネクタに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、コネクタとしては、タブ状の端子が配置されるハウジングと、ハウジングに組付けられ、端子をハウジングに保持する端子ホルダとしてのリテーナとを備えている。また、リテーナに配置され、端子に電気的に接続された電線の温度を検出するサーミスタと、リテーナに組付けられ、サーミスタをリテーナに保持するサーミスタホルダとを備えたものが知られている（特許文献１参照）。このコネクタでは、ハウジングの反対側に位置するリテーナの内部に設けられた端子保持部に、電線がハウジングと反対側に向けて引き出されている。端子保持部には、電線の外周と接触するように、サーミスタが配置されている。サーミスタホルダは、電線の引出側からリテーナの内部に位置する端子保持部に向けて組付けられ、サーミスタを保持する。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－２２０３５５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、上記特許文献１のコネクタでは、ハウジングと反対側から端子ホルダの内部に向けてサーミスタホルダを組付けている。このため、電線やサーミスタの検出線の引出方向の後端からサーミスタホルダを組付けなければならず、組付性が低下していた。加えて、端子ホルダの内部にサーミスタが配置されているので、端子ホルダの内部からサーミスタの検出線を引き出す作業が行い難く、組付性が低下していた。
【０００５】
これに対して、組付性を向上させるために、サーミスタを、端子ホルダからハウジング側に向けて露出する端子と接触するようにハウジングに配置し、サーミスタホルダを、ハウジングに組付けことが考えられる。しかしながら、サーミスタホルダをハウジングに組付ける場合には、ハウジングに対するサーミスタホルダの高い位置決め精度が必要である。ハウジングに対してサーミスタホルダの位置がずれていると、端子ホルダをハウジングに組付けるときに、端子ホルダから露出する端子が、サーミスタホルダに衝突する可能性があった。サーミスタホルダと端子との衝突が生じると、電気的な接続信頼性が低下する可能性があった。
【０００６】
本発明は、このような従来技術が有する課題に鑑みてなされたものである。そして本発明の目的は、組付性を向上することができ、電気的な接続信頼性を保持することができるコネクタを提供することにある。
【課題を解決するための手段】
【０００７】
本実施形態に係るコネクタは、タブ状の端子が配置されるハウジングと、前記ハウジングに組付けられ、前記端子を前記ハウジングに保持する端子ホルダと、前記端子ホルダに配置され、前記端子の温度を検出するサーミスタと、前記端子ホルダに組付けられ、前記サーミスタを前記端子ホルダに保持するサーミスタホルダと、を備え、前記サーミスタホルダは、前記端子ホルダから前記ハウジング側に向けて露出する前記端子側に配置され、固定部を介して前記端子ホルダに固定されている。
【発明の効果】
【０００８】
本発明によれば、組付性を向上することができ、電気的な接続信頼性を保持することができるコネクタを提供することができる。
【図面の簡単な説明】
【０００９】

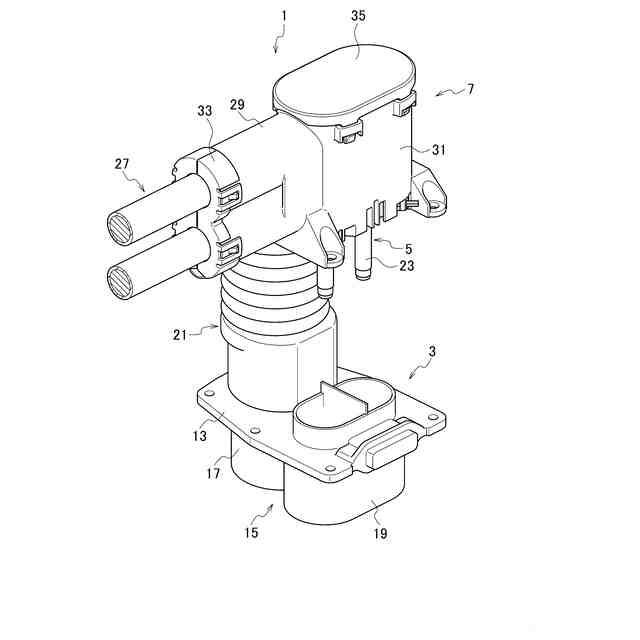

本実施形態に係るコネクタのハウジングに端子ホルダを組付けるときの斜視図である。

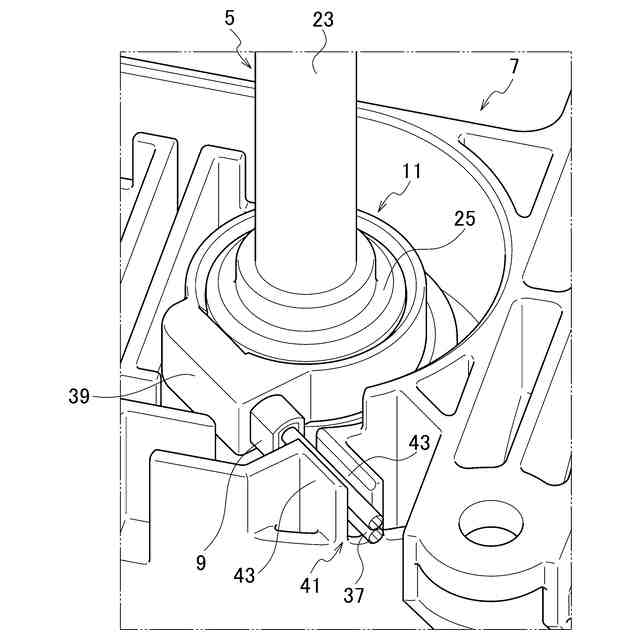

本実施形態に係るコネクタの要部拡大図である。
【発明を実施するための形態】
【００１０】
以下、図面を用いて本実施形態に係るコネクタについて詳細に説明する。なお、図面の寸法比率は説明の都合上誇張されており、実際の比率と異なる場合がある。
（【００１１】以降は省略されています）
