公開番号2025158225
公報種別公開特許公報(A)
公開日2025-10-17
出願番号2024060565
出願日2024-04-04
発明の名称バスバー
出願人矢崎総業株式会社
代理人個人,個人,個人,個人,個人
主分類H05K 1/02 20060101AFI20251009BHJP(他に分類されない電気技術)
要約【課題】一実施形態は、放熱性の向上を図ることができるバスバーを提供する。
【解決手段】一実施形態のバスバー20は、板状の延伸部23を含む。延伸部23の延伸方向とは交差した断面で見た場合に、延伸部23は、第1主面41と、第1側部43と、第1角部51とを有する。第1側部43は、第1主面41とは異なる方向を向いている。第1角部51は、第1主面41と第1側部43とを繋ぐ。第1角部51は、延伸部23の外側に向けて凸となる曲面または第1主面41に対して45度を超える角度で傾斜した傾斜面のうち少なくとも一方を有する。
【選択図】図3
特許請求の範囲【請求項１】
板状の延伸部を含むバスバーであって、
前記延伸部の延伸方向とは交差した断面で見た場合に、
前記延伸部は、第１主面と、前記第１主面とは異なる方向を向いた第１側部と、前記第１主面と前記第１側部とを繋ぐ第１角部とを有し、
前記第１角部は、前記延伸部の外側に向けて凸となる曲面または前記第１主面に対して４５度を超える角度で傾斜した傾斜面のうち少なくとも一方を有した、
バスバー。
続きを表示（約 910 文字）【請求項２】
前記第１角部は、前記曲面を有し、
前記曲面の最小曲率半径は、１ｍｍ以上である、
請求項１に記載のバスバー。
【請求項３】
前記第１角部は、前記曲面を有し、
前記延伸部は、導体と、前記導体の外周を覆う絶縁被膜とを有し、
前記曲面の最小曲率半径は、前記絶縁被膜の膜厚よりも大きい、
請求項１または請求項２に記載のバスバー。
【請求項４】
前記第１角部は、前記曲面を有し、
前記延伸部は、導体と、前記導体の外周を覆う絶縁被膜と、前記絶縁被膜の外周を覆うシールド層とを有し、
前記第１角部の表面は、前記シールド層の表面の一部によって形成されている、
請求項１または請求項２に記載のバスバー。
【請求項５】
前記曲面の最小曲率半径は、前記シールド層の膜厚よりも大きい、
請求項４に記載のバスバー。
【請求項６】
前記第１角部は、前記曲面を有し、
前記延伸部は、導体と、前記導体の外周を覆う絶縁被膜とを有し、
前記導体は、前記第１主面と平行な第１導体主面と、前記第１側部と平行な第１導体側部と、前記第１導体主面と前記第１導体側部とを繋ぐ第１導体角部とを有し、
前記第１導体角部は、前記曲面の内周側に位置して前記延伸部の外側に向けて凸となる導体曲面を有した、
請求項１または請求項２に記載のバスバー。
【請求項７】
前記断面で見た場合に、
前記延伸部は、前記延伸部の厚さ方向で前記第１主面とは反対側に位置して前記第１主面と平行な第２主面と、前記第１側部と前記第２主面とを繋ぐ第２角部とを有し、
前記第２角部は、前記曲面よりも小さな曲面、前記傾斜面よりも小さな傾斜面、または直角に屈曲した屈曲面のうち少なくとも１つを有した、
請求項１または請求項２に記載のバスバー。
【請求項８】
前記第１角部は、前記第１主面に対して４５度を超える角度で傾斜した傾斜面を有した、
請求項１に記載のバスバー。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、バスバーに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
例えば車載用の電気接続部材の１つとして、バスバーが利用されている。バスバーは、電気部品に接続される接続部と、板状の延伸部とを有する。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－０２３７２１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、使用環境によってはバスバーの温度が上昇しやすい場合がある。
【０００５】
一実施形態は、放熱性の向上を図ることができるバスバーを提供する。
【課題を解決するための手段】
【０００６】
一実施形態のバスバーは、板状の延伸部を含む。前記延伸部の延伸方向とは交差した断面で見た場合に、前記延伸部は、第１主面と、第１側部と、第１角部とを有する。前記第１側部は、前記第１主面とは異なる方向を向いている。前記第１角部は、前記第１主面と前記第１側部とを繋ぐ。前記第１角部は、前記延伸部の外側に向けて凸となる曲面または前記第１主面に対して４５度を超える角度で傾斜した傾斜面のうち少なくとも一方を有する。
【発明の効果】
【０００７】
一実施形態によれば、バスバーの放熱性の向上を図ることができる。
【図面の簡単な説明】
【０００８】

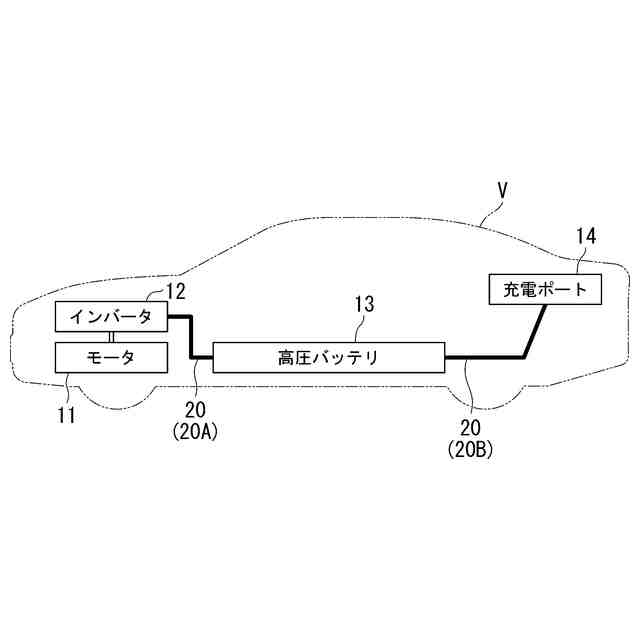

第１実施形態のバスバーを含む車両の一例を示す図。

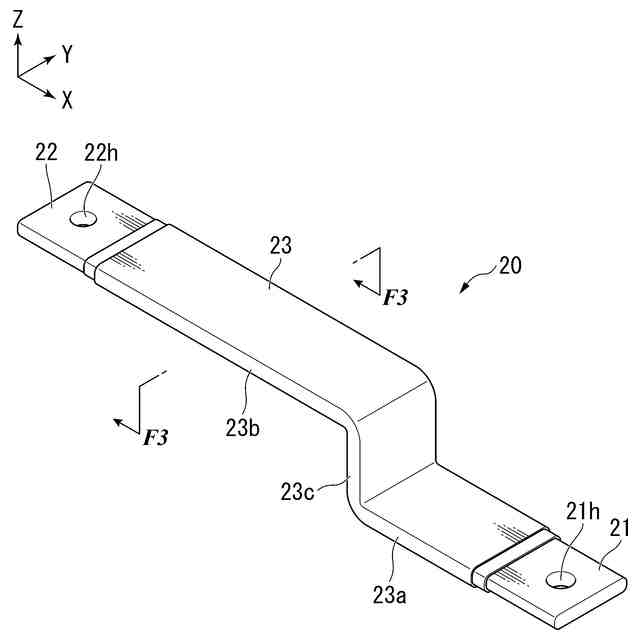

第１実施形態のバスバーの一例を示す斜視図。

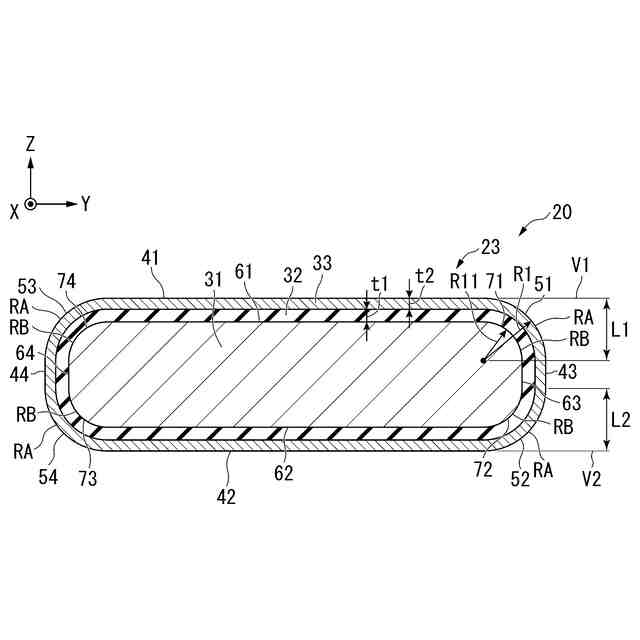

図２中に示されたバスバーのＦ３－Ｆ３線に沿う断面図。

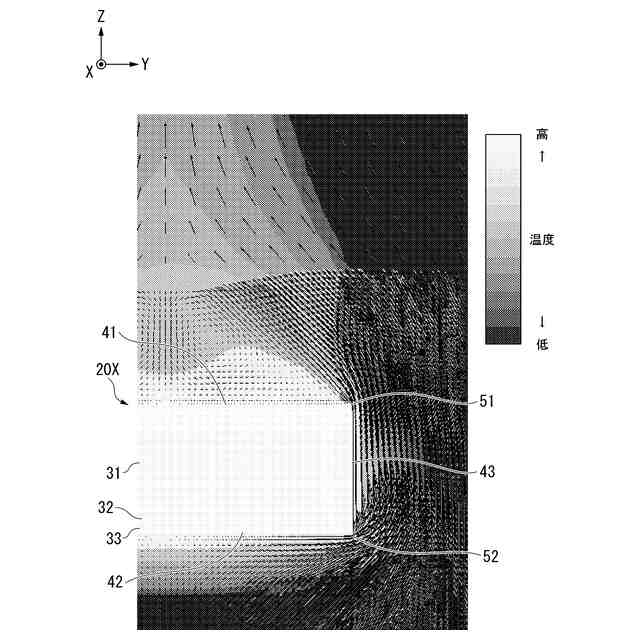

比較例のバスバーに関するシミュレーション結果を示す図。

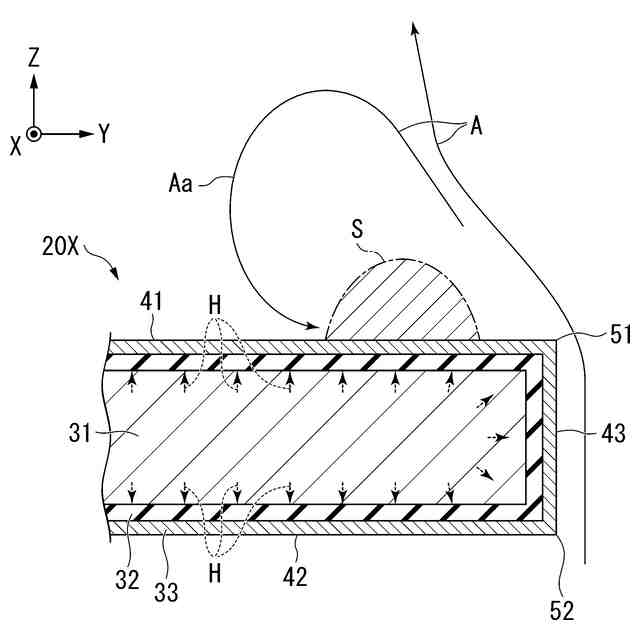

比較例のバスバーの周囲の空気流れを説明するための図。

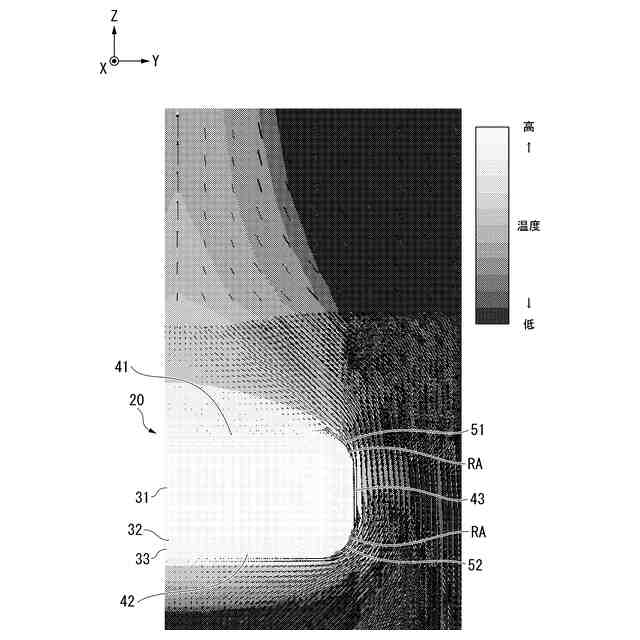

第１実施形態のバスバーに関するシミュレーション結果を示す図。

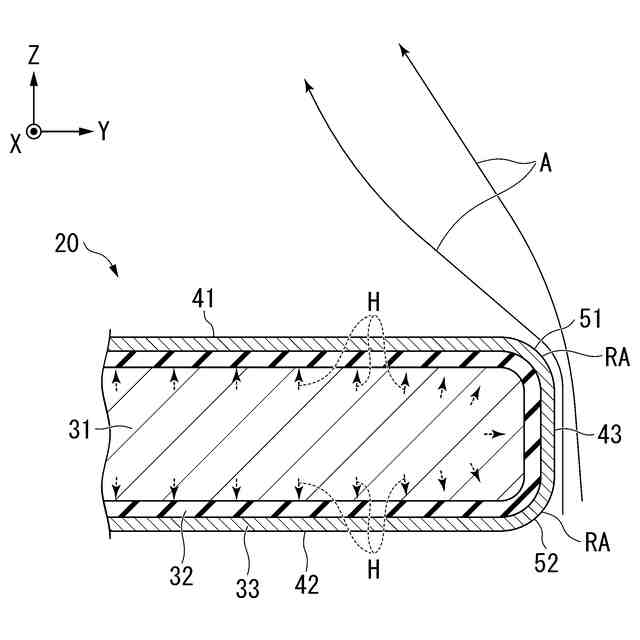

第１実施形態のバスバーの周囲の空気流れを説明するための図。

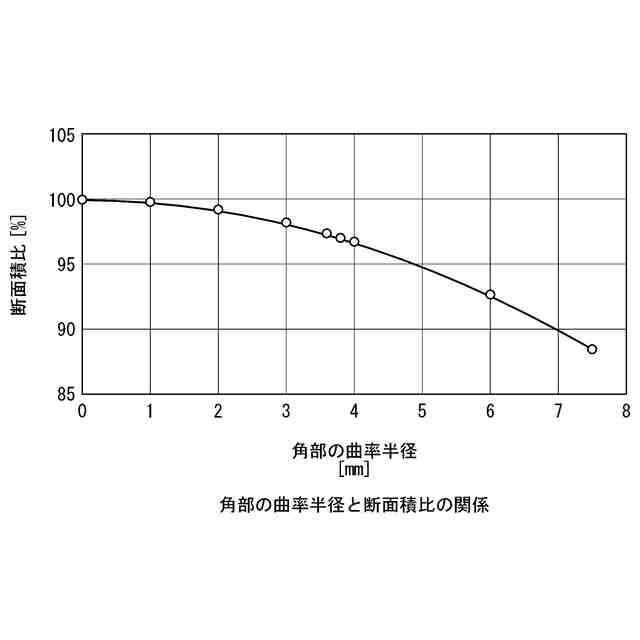

第１実施形態の曲率半径と断面積比との関係を示す図。

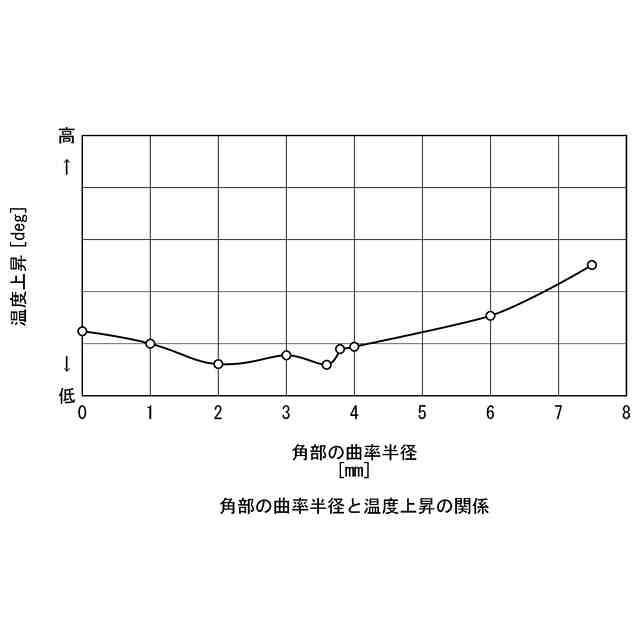

第１実施形態の曲率半径とバスバーの温度上昇との関係を示す図。
第１実施形態の第１変形例のバスバーを示す断面図。
第１実施形態の第２変形例のバスバーを示す断面図。
第２実施形態のバスバーを示す断面図。
第２実施形態のバスバーに関するシミュレーション結果を示す図。
第２実施形態の変形例の電気接続ユニットの一例を示す断面図。
図１２中に示された電気接続ユニットのＦ１３－Ｆ１３線に沿う断面図。
【発明を実施するための形態】
【０００９】
以下、実施形態について図面を参照して説明する。以下の説明では、同一または類似の機能を有する構成に同一の符号を付す。そして、それら構成の重複する説明は省略する場合がある。本開示では、用語は以下のように定義される。「接続」とは、機械的な接続に限定されず、電気的な接続を含み得る。すなわち「接続」とは、接続対象である２つの要素が直接に接続される場合に限定されず、接続対象である２つの要素が別の要素を間に介在させて接続される場合を含み得る。「平行」、「直交」、「水平」、「真円」、「直角」、または「同じ」とは、それぞれ、「略平行」、「略直交」、「略水平」、「略真円」、「略直角」、または「同じ」である場合を含み得る。
【００１０】
本開示では、Ｘ方向、Ｙ方向、およびＺ方向は、以下のように定義される。Ｘ方向は、後述するバスバー２０の第１延伸部２３ａの延伸方向である。Ｙ方向は、バスバー２０の第１延伸部２３ａの幅方向である。Ｚ方向は、バスバー２０の第１延伸部２３ａの厚さ方向である。なお以下の説明における水平方向および上下左右は、バスバー２０の使用状態（例えば車両Ｖへの搭載状態）における姿勢を基準としている。
（【００１１】以降は省略されています）
