公開番号2025162078
公報種別公開特許公報(A)
公開日2025-10-27
出願番号2024065187
出願日2024-04-15
発明の名称照明装置
出願人矢崎総業株式会社
代理人個人,個人,個人
主分類B60Q 1/24 20060101AFI20251020BHJP(車両一般)
要約【課題】光透過性のケースの壁部内における導光に起因した光漏れを抑える照明装置を提供する。

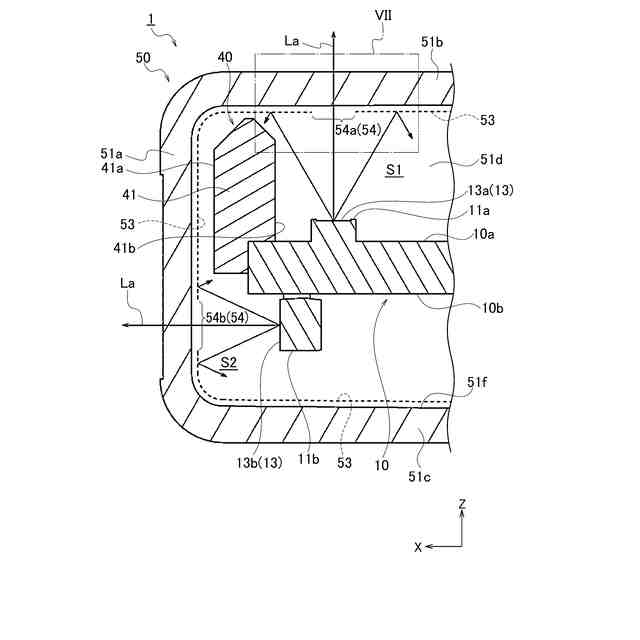

【解決手段】照明装置1は、光源11を実装した基板10と、基板10の少なくとも一部を収容する光透過性のケース50とを備える。ケース50の内面51fは、光源11から射出された光Laが到達する範囲で、かつ、光源11から射出された光Laを外部に透過させることが予め想定された光透過面54を除く範囲に、凹凸形状となる表面加工が施された凹凸面53を有する。凹凸面53は、シボ加工又はブラスト加工が施された面であってもよい。
【選択図】図6
特許請求の範囲【請求項１】
光源を実装した基板と、
前記基板の少なくとも一部を収容する光透過性のケースと、を備え、
前記ケースの内面は、前記光源から射出された光が到達する範囲で、かつ、前記光源から射出された前記光を外部に透過させることが予め想定された光透過面を除く範囲に、凹凸形状となる表面加工が施された凹凸面を有する、照明装置。
続きを表示（約 600 文字）【請求項２】
前記凹凸面は、シボ加工又はブラスト加工が施された面である、請求項１に記載の照明装置。
【請求項３】
前記光源として、前記基板の第１基板面に実装される第１光源と、前記基板の前記第１基板面とは反対側の第２基板面に実装される第２光源とが少なくとも存在し、
前記第１光源の光射出面は、前記ケースの１つの側壁と対向し、
前記第２光源の光射出面は、前記ケースの先端壁と対向する、請求項１又は２に記載の照明装置。
【請求項４】
前記ケースの前記先端壁と第１主表面が近接して対向し、当該第１主表面とは反対側の第２主表面が前記第１光源の光射出空間と対向する遮光壁を備える、請求項３に記載の照明装置。
【請求項５】
前記遮光壁を支持し、かつ、前記基板の一部の把持する遮光壁支持部を備える、請求項４に記載の照明装置。
【請求項６】
前記基板を保持するハウジングを備え、
前記ハウジングは、充電インレットの一部を構成する外部コネクタに接続されるコネクタ部を有し、
前記コネクタ部が前記外部コネクタに接続されているとき、
前記第１光源から射出された前記光は、前記充電インレットの充電口に向かい、かつ、
前記第２光源から射出された前記光は、前記充電インレットの外方に向かう、請求項３に記載の照明装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、照明装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、電気自動車又はプラグインハイブリッド自動車等の車両に設置され、車両外部から車載バッテリに電力を供給させるための充電インレットがある。充電インレットにおいて充電状態等を表示するのに用いられ得るものとして、特許文献１には、インジケータ意匠が施された表示板を背後から照明する表示装置に関する技術が開示されている。当該表示装置は、透明部材で形成されたケースの内部に、ＬＥＤから射出された光が特定の方向で外部に漏れ出ることを抑えるための遮光壁を備える。
【先行技術文献】
【特許文献】
【０００３】
特開２０１３－２００３６５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に開示の表示装置では、ＬＥＤから射出された光の一部がケースの壁部内で導光されることで外部に漏れ、結果としてケース全体が光るような事象が発生することもあり得る。
【０００５】
本発明は、このような従来技術が有する課題に鑑みてなされたものである。そして本発明の目的は、光透過性のケースの壁部内における導光に起因した光漏れを抑える照明装置を提供することにある。
【課題を解決するための手段】
【０００６】
本発明の態様に係る照明装置は、光源を実装した基板と、基板の少なくとも一部を収容する光透過性のケースと、を備え、ケースの内面は、光源から射出された光が到達する範囲で、かつ、光源から射出された光を外部に透過させることが予め想定された光透過面を除く範囲に、凹凸形状となる表面加工が施された凹凸面を有する。
【発明の効果】
【０００７】
本発明によれば、光透過性のケースの壁部内における導光に起因した光漏れを抑える照明装置を提供することができる。
【図面の簡単な説明】
【０００８】
一実施形態に係る照明装置を取り付けた充電インレットの斜視図である。
先端部を視認させる一実施形態に係る照明装置の斜視図である。
後端部を視認させる一実施形態に係る照明装置の斜視図である。
ケースを取り外した状態の一実施形態に係る照明装置の斜視図である。
一実施形態に係る照明装置の分解斜視図である。
図２ＡのV-V部に対応した一実施形態に係る照明装置の断面図である。
図５のVI-VI部に対応した一実施形態に係る照明装置の一部拡大図である。
図６のVII-VII部に対応した一実施形態に係る照明装置の一部拡大図である。
【発明を実施するための形態】
【０００９】
以下、図面を用いて一実施形態に係る照明装置について詳細に説明する。なお、図面の寸法比率は説明の都合上誇張されており、実際の比率と異なる場合がある。
【００１０】
図１は、一実施形態に係る照明装置１を取り付けた充電インレット１００の斜視図である。なお、図１では、充電インレット１００の内部に配置されている照明装置１は、概略的に破線で示されている。
（【００１１】以降は省略されています）
