公開番号2025129608
公報種別公開特許公報(A)
公開日2025-09-05
出願番号2024026350
出願日2024-02-26
発明の名称コネクタ
出願人矢崎総業株式会社
代理人個人,個人,個人
主分類H01R 13/42 20060101AFI20250829BHJP(基本的電気素子)
要約【課題】組付性を向上することができ、端子の誤組付けを防止することができるコネクタを提供する。
【解決手段】ハウジング3と、ハウジング3に収容される端子9と、締結により、端子9を電気的に接続する締結部材61とを備えたコネクタ1において、ハウジング3に、端子9の近傍に配置される挿入規制部77を設け、端子9に、ハウジング3に対する端子9の正規な配置位置において、挿入規制部77に当接される突部79を設け、挿入規制部77と突部79とを、端子9のハウジング3への挿入方向に対する配置位置が異なるように複数設けた。
【選択図】図3
特許請求の範囲【請求項1】
ハウジングと、
前記ハウジングに収容される端子と、
締結により、前記端子を電気的に接続する締結部材と、
を備え、
前記ハウジングには、前記端子の近傍に配置される挿入規制部が設けられ、
前記端子には、前記ハウジングに対する前記端子の正規な配置位置において、前記挿入規制部に当接される突部が設けられ、
前記挿入規制部と前記突部とは、前記端子の前記ハウジングへの挿入方向に対する配置位置が異なるように複数設けられているコネクタ。
続きを表示(約 260 文字)【請求項2】
前記ハウジングには、前記ハウジングに対して前記端子を保持するホルダが組付けられ、
前記端子には、ピン孔が設けられ、
前記ホルダには、前記ハウジングに対する前記端子の正規な配置位置において、前記ピン孔に挿入される保持ピンが設けられている請求項1に記載のコネクタ。
【請求項3】
前記ハウジングには、前記ハウジングに対する前記端子の正規な配置位置において、前記突部と前記端子の前記ハウジングからの離脱方向に係合可能な離脱規制部が設けられている請求項1又は2に記載のコネクタ。

発明の詳細な説明【技術分野】
【0001】
本発明は、コネクタに関する。
続きを表示(約 1,700 文字)【背景技術】
【0002】
従来、コネクタとしては、ハウジングと、ハウジングに収容される端子としてのバスバと、締結により、バスバを電気的に接続する締結部材としてのボルトとを備えたものが知られている(特許文献1参照)。このコネクタでは、ハウジングに、インバータが収容されており、ハウジングにバスバを収容することによって、インバータに、バスバが配置される。インバータとバスバとは、ボルトを締結することによって、接触されて電気的に接続される。
【先行技術文献】
【特許文献】
【0003】
特開2020-78971号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
ところで、上記特許文献1のようなコネクタでは、ハウジングに対する端子の挿入位置を規制する構造が設けられていない。このため、ハウジングに対する端子の配置位置が不安定となり、締結部材を締結するときに、端子の配置位置を調整することがあり、組付性が低下していた。また、ハウジングに対して、端子が逆向きに収容される誤組付けが発生することがあった。
【0005】
本発明は、このような従来技術が有する課題に鑑みてなされたものである。そして本発明の目的は、組付性を向上することができ、端子の誤組付けを防止することができるコネクタを提供することにある。
【課題を解決するための手段】
【0006】
本実施形態に係るコネクタは、ハウジングと、前記ハウジングに収容される端子と、締結により、前記端子を電気的に接続する締結部材と、を備え、前記ハウジングには、前記端子の近傍に配置される挿入規制部が設けられ、前記端子には、前記ハウジングに対する前記端子の正規な配置位置において、前記挿入規制部に当接される突部が設けられ、前記挿入規制部と前記突部とは、前記端子の前記ハウジングへの挿入方向に対する配置位置が異なるように複数設けられている。
【発明の効果】
【0007】
本発明によれば、組付性を向上することができ、端子の誤組付けを防止することができるコネクタを提供することができる。
【図面の簡単な説明】
【0008】

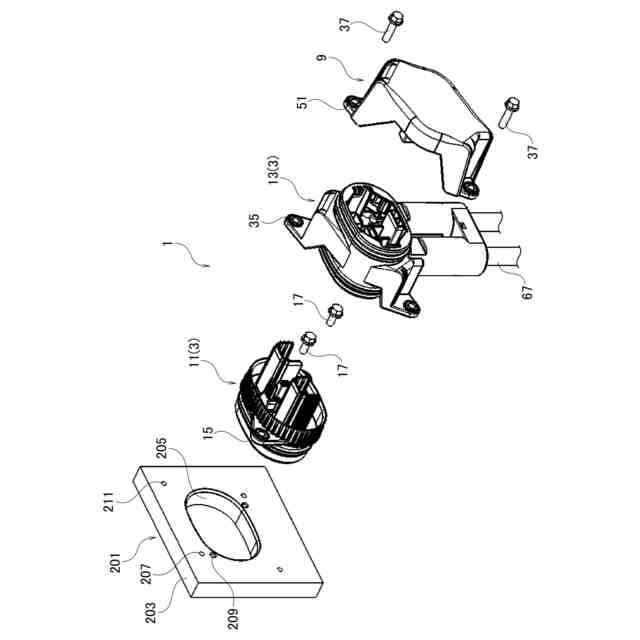

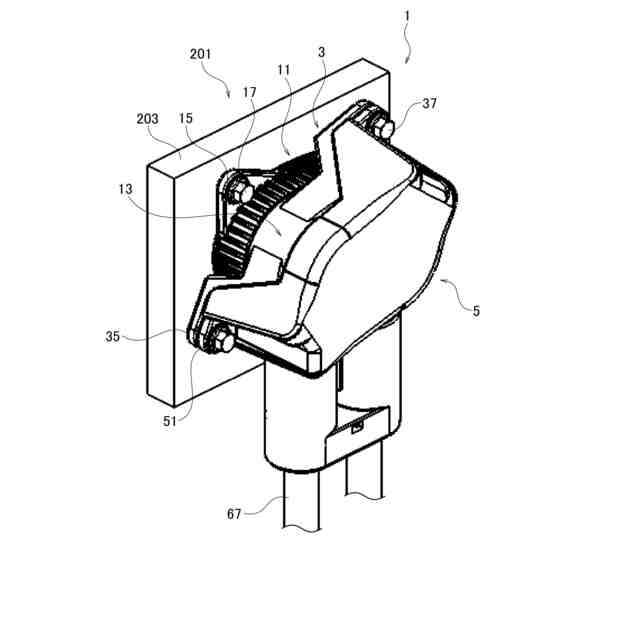

第1実施形態に係るコネクタの斜視図である。

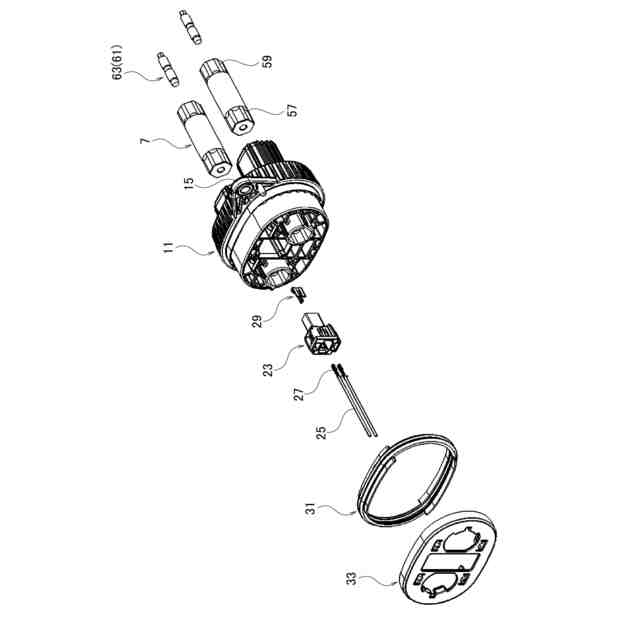

第1実施形態に係るコネクタの分解斜視図である。

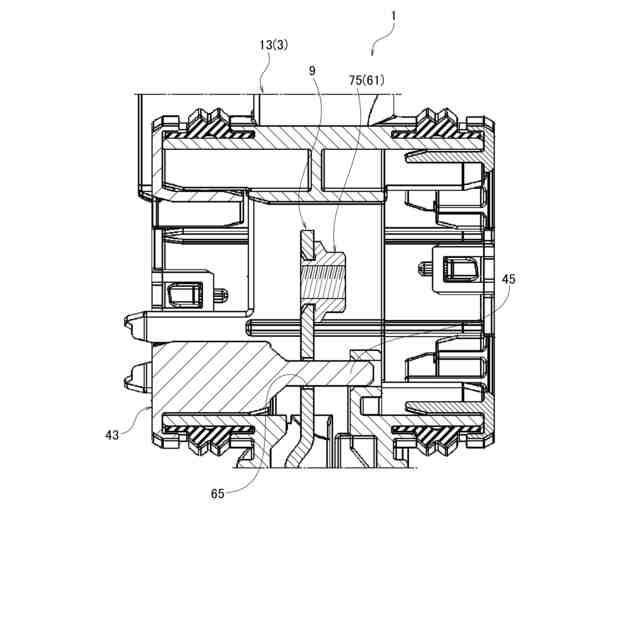

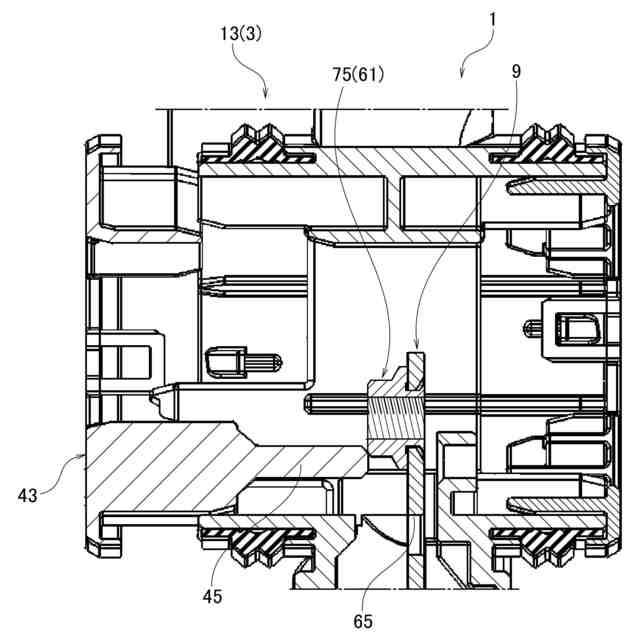

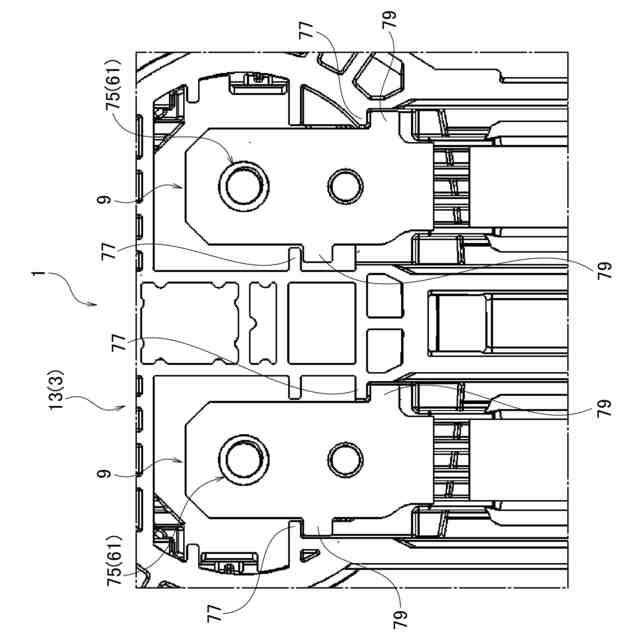

第1実施形態に係るコネクタの第2端子が正規な位置に配置されたときの断面図である。

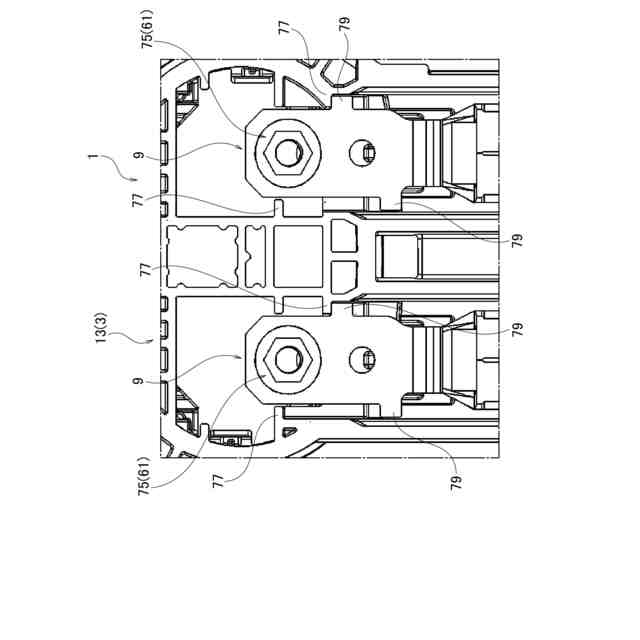

第1実施形態に係るコネクタの第2端子が正規な位置に配置されたときの断面図である。
第1実施形態に係るコネクタの第2端子が正規な位置に配置されていないときの断面図である。
第1実施形態に係るコネクタの第2端子が正規な位置に配置されていないときの断面図である。

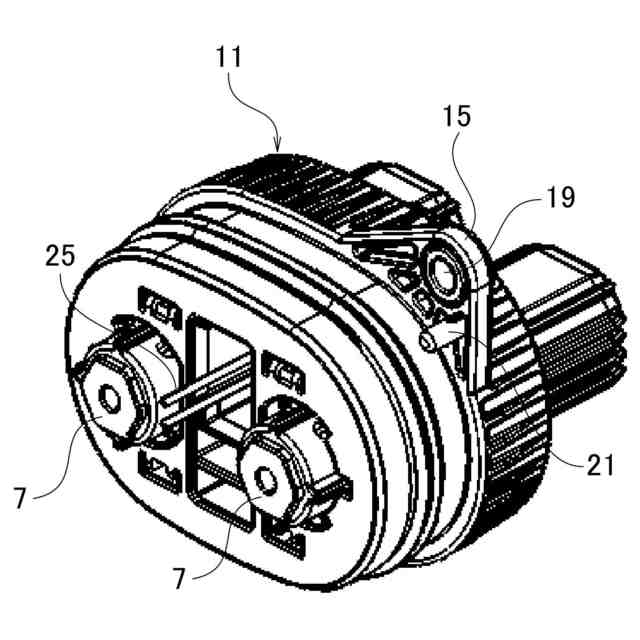

第1実施形態に係るコネクタの第1ハウジングの斜視図である。
第1実施形態に係るコネクタの第1ハウジングの分解斜視図である。

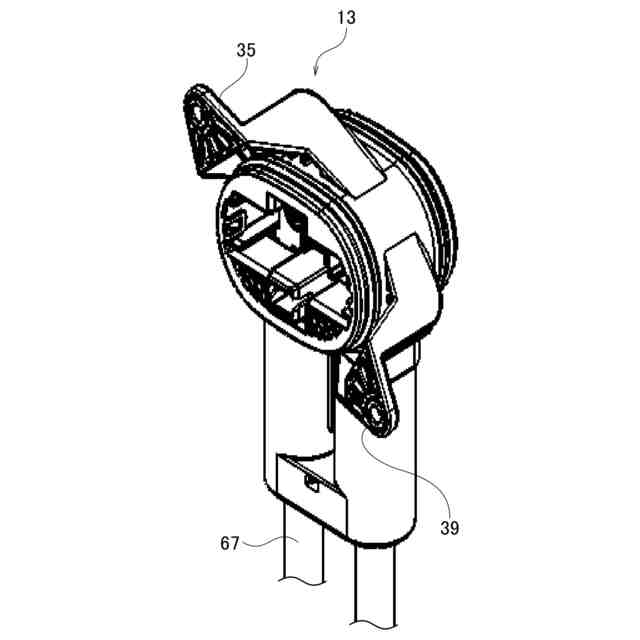

第1実施形態に係るコネクタの第2ハウジングの斜視図である。
第1実施形態に係るコネクタの第2ハウジングの分解斜視図である。
第1実施形態に係るコネクタのカバーの斜視図である。
第1実施形態に係るコネクタのカバーの分解斜視図である。
第2実施形態に係るコネクタの第2端子が正規な位置に配置されたときの断面図である。
第2実施形態に係るコネクタの第2端子をハウジングに収容するときの一部を断面とした斜視図である。
第2実施形態に係るコネクタの第2端子をハウジングに収容したときの一部を断面とした斜視図である。
第2実施形態に係るコネクタのハウジングにフロントホルダを組付けるときの一部を断面とした斜視図である。
【発明を実施するための形態】
【0009】
以下、図面を用いて本実施形態に係るコネクタについて詳細に説明する。なお、図面の寸法比率は説明の都合上誇張されており、実際の比率と異なる場合がある。
【0010】
(第1実施形態)
図1~図12を用いて第1実施形態について説明する。
(【0011】以降は省略されています)
