公開番号2025134173
公報種別公開特許公報(A)
公開日2025-09-17
出願番号2024031909
出願日2024-03-04
発明の名称コネクタ
出願人矢崎総業株式会社
代理人弁理士法人虎ノ門知的財産事務所
主分類H01R 13/64 20060101AFI20250909BHJP(基本的電気素子)
要約【課題】強度の向上を図ることができるコネクタを提供すること。
【解決手段】コネクタ1は、相手方コネクタ10と接続可能に構成され、接続方向Xに沿って組付空間22を形成しているハウジング2と、組付空間22に挿入されハウジング2に対し接続方向Xに沿って仮係止位置から本係止位置へ移動可能に組み付けられる位置保証部材3と、を備え、組付空間22は、ハウジング2に形成され接続方向Xに延びる二つの側壁23の間に形成され、ハウジング2は、組付空間22に組み付けられた位置保証部材3と係合し位置保証部材3を本係止位置で係止する係止部材24を有し、係止部材24は、二つの側壁23の間に架設される架設部244を有し、架設部244は、二つの側壁23にそれぞれ接続されると共に、組付空間22の床部221から延びる柱部25に接続されて三点支持されるように構成されている。
【選択図】図2

特許請求の範囲【請求項１】
相手方コネクタと接続可能に構成され、接続方向に沿って組付空間を形成しているハウジングと、
前記組付空間に挿入され前記ハウジングに対し前記接続方向に沿って仮係止位置から本係止位置へ移動可能に組み付けられる位置保証部材と、を備え、
前記組付空間は、前記ハウジングに形成され前記接続方向に延びる二つの側壁の間に形成され、
前記ハウジングは、前記組付空間に組み付けられた前記位置保証部材と係合し前記位置保証部材を前記本係止位置で係止する係止部材を有し、
前記係止部材は、前記二つの側壁の間に架設される架設部を有し、
前記架設部は、前記二つの側壁にそれぞれ接続されると共に、前記組付空間の床部から延びる柱部に接続されて三点支持されている、
コネクタ。
続きを表示（約 110 文字）【請求項２】
前記架設部は、前記ハウジングにおいて前記相手方コネクタに対向する嵌合面側に設けられ、前記相手方コネクタと対向する面を前記接続方向に沿って窪ませた凹部を形成している、
請求項１に記載のコネクタ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、コネクタに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、コネクタに関するものとして、例えば、特許文献１に記載されるように、相手方コネクタに接続されるコネクタであって、コネクタ位置保証機能を有するコネクタが知られている。このコネクタは、相手方コネクタとの嵌合状態を保証する位置保証部材を備えている。位置保証部材は、コネクタのハウジングに取り付けられ、待機位置に配置される。位置保証部材は、コネクタと相手方コネクタが嵌合した後に、嵌合方向へ移動され、待機位置から嵌合ロック位置へ移動させられる。位置保証部材が嵌合ロック位置へ移動できれば、コネクタと相手方コネクタが適切に嵌合していることが保証される。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－１５７４５４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述したコネクタは、ハウジングと位置保証部材が係合する部分があり、この係合する部分の機械的強度が他の部分と比べて低くなる場合がある。このため、強度の向上が図れるコネクタの開発が望まれている。
【０００５】
そこで、本発明は、強度の向上が図れるコネクタを提供することを目的とする。
【課題を解決するための手段】
【０００６】
すなわち、本発明に係るコネクタは、相手方コネクタと接続可能に構成され、接続方向に沿って組付空間を形成しているハウジングと、前記組付空間に挿入され前記ハウジングに対し前記接続方向に沿って仮係止位置から本係止位置へ移動可能に組み付けられる位置保証部材と、を備え、前記組付空間は、前記ハウジングに形成され前記接続方向に延びる二つの側壁の間に形成され、前記ハウジングは、前記組付空間に組み付けられた前記位置保証部材と係合し前記位置保証部材を前記本係止位置で係止する係止部材を有し、前記係止部材は、前記二つの側壁の間に架設される架設部を有し、前記架設部は、前記二つの側壁にそれぞれ接続されると共に、前記組付空間の床部から延びる柱部に接続されて三点支持されるように構成されている。
【発明の効果】
【０００７】
本発明に係るコネクタによれば、強度の向上を図ることができる。
【図面の簡単な説明】
【０００８】

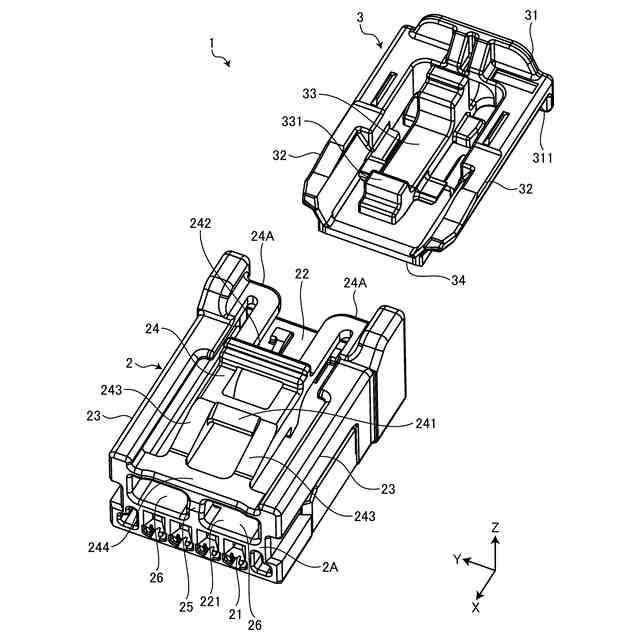

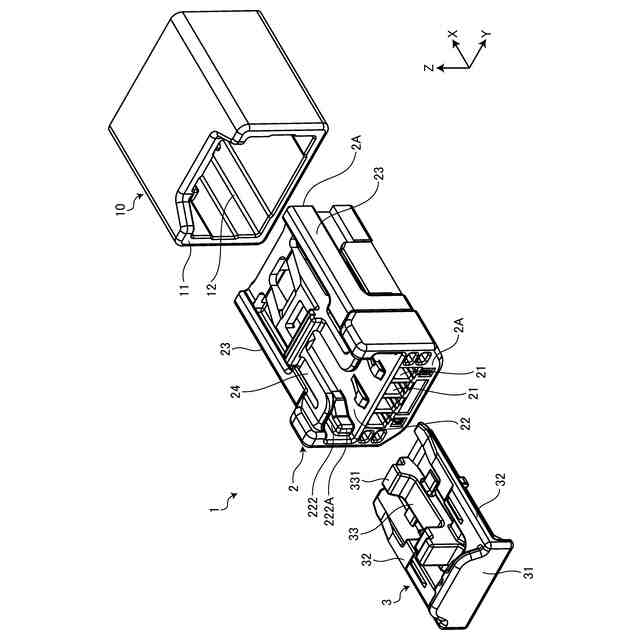

図１は、実施形態に係るコネクタの分解斜視図である。
図２は、実施形態に係るコネクタの斜視図である。

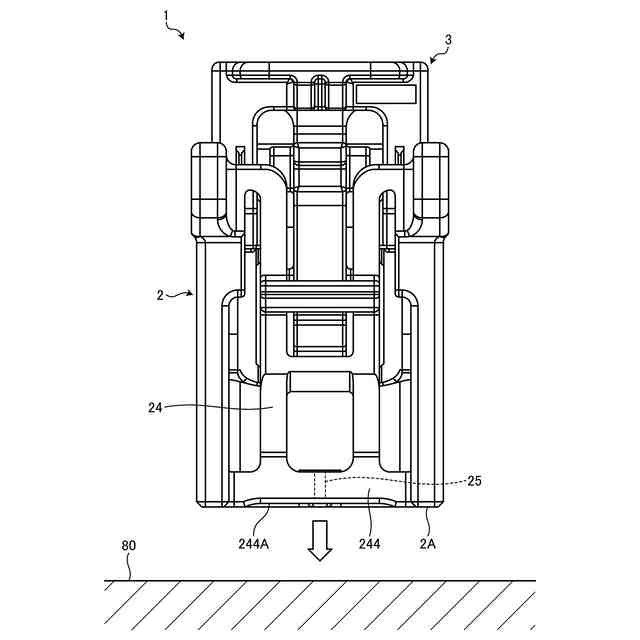

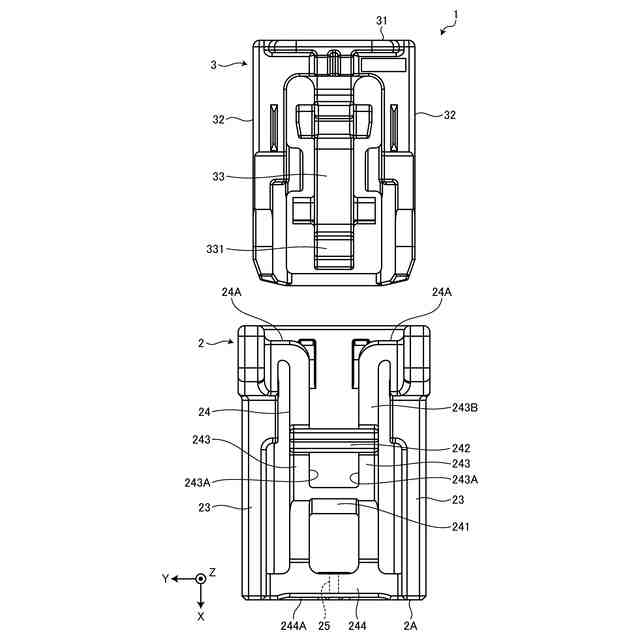

図３は、実施形態に係るコネクタの分解状態の平面図である。

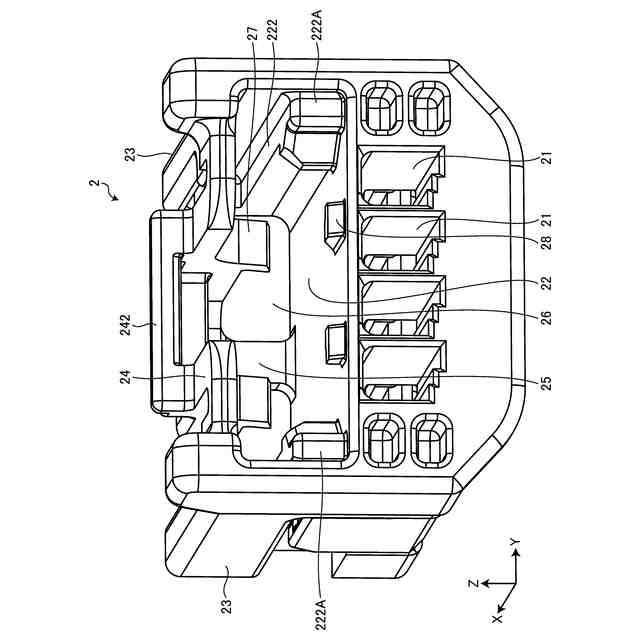

図４は、実施形態に係るコネクタにおけるハウジングの斜視図である。

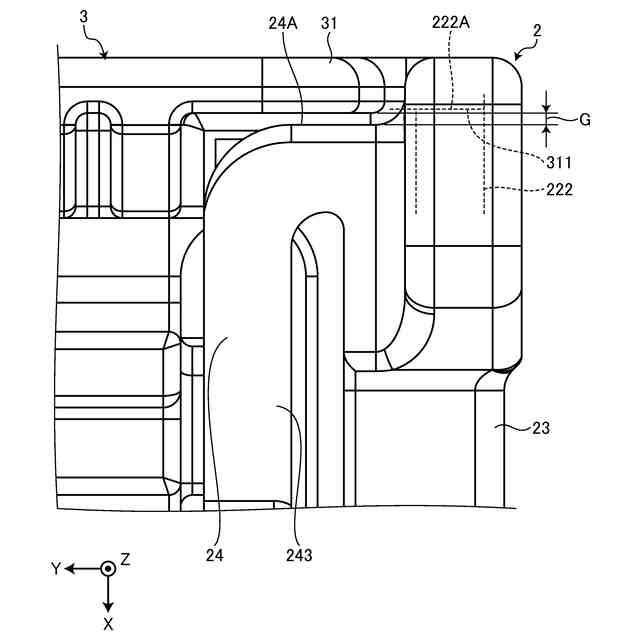

図５は、実施形態に係るコネクタにおける位置保証部材の本係止状態の説明図である。

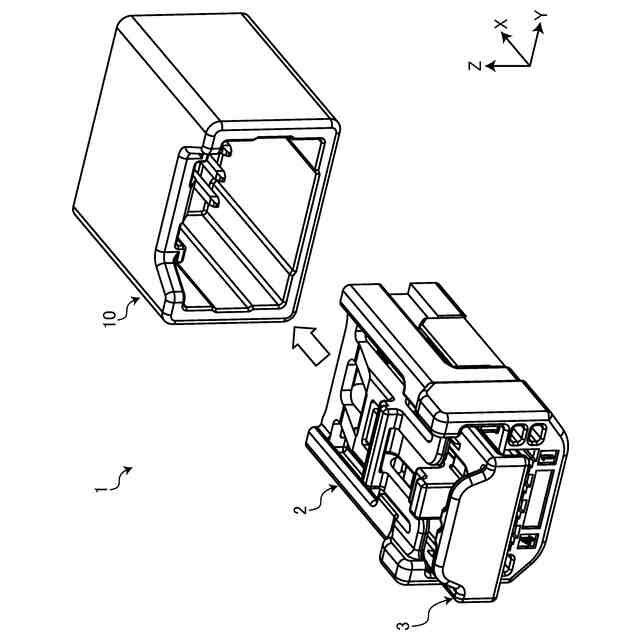

図６は、実施形態に係るコネクタにおける接続の説明図である。
図７は、実施形態に係るコネクタにおける機械的強度の説明図である。
【発明を実施するための形態】
【０００９】
以下に、本発明に係る実施形態を図面に基づいて詳細に説明する。なお、この実施形態により本発明が限定されるものではない。また、下記実施形態における構成要素には、当業者が置換可能かつ容易なもの、あるいは実質的に同一のものが含まれる。
【００１０】
［実施形態］
本実施形態は、コネクタに関する。以下の説明では、互いに交差する第一方向、第二方向、及び、第三方向のうち、第一方向を「接続方向Ｘ」といい、第二方向を「幅方向Ｙ」といい、第三方向を「高さ方向Ｚ」という。ここでは、接続方向Ｘと幅方向Ｙと高さ方向Ｚとは、相互に直交する。接続方向Ｘは、コネクタと相手方コネクタの接続方向又は嵌合方向に相当する。幅方向Ｙは、コネクタの幅方向に相当する。幅方向Ｙと高さ方向Ｚとは、接続方向Ｘと直交する直交方向に相当する。また、以下の説明で用いる各方向は、特に断りのない限り、各部が相互に組み付けられた状態での方向を表すものとする。なお、ここでいう直交は、ほぼ直交を含む。
