公開番号2025126372
公報種別公開特許公報(A)
公開日2025-08-29
出願番号2024022489
出願日2024-02-19
発明の名称コネクタ
出願人矢崎総業株式会社
代理人弁理士法人虎ノ門知的財産事務所
主分類H01R 4/30 20060101AFI20250822BHJP(基本的電気素子)
要約【課題】部品点数の抑制を図ることができるコネクタを提供する。
【解決手段】コネクタは、相手側端子と接続する端子状部材11と、開口部21aを介して外部と連通する嵌合空間部22、及び、嵌合空間部22に面して設けられ端子状部材11を当該嵌合空間部22内に露出させた状態で軸線方向Xに沿って保持する保持部3を有するコネクタハウジング2と、被締結部41が嵌合空間部22に対して軸線方向Xと直交する第2方向Z2から組み付けられる被締結端子40とを備える。保持部3は、端子状部材11を保持する位置に雌ねじ部を有する。端子状部材11は、保持状態で、軸線方向Xの開口部21a側に位置し、相手側端子に接続する端子接続部12と、端子接続部12と反対側に位置し、雌ねじ部に螺合する雄ねじ部13とを有し、挿入状態で、雄ねじ部13が雌ねじ部に螺合することで被締結端子40と締結されている。
【選択図】図5
特許請求の範囲【請求項１】
相手側コネクタに設けられた相手側端子と接続可能に形成された端子状部材と、
軸線方向の一方に向けて開口する開口部、前記開口部を介して外部と連通し前記相手側コネクタと嵌合可能に形成された嵌合空間部、及び、前記嵌合空間部に面して設けられ前記端子状部材を当該嵌合空間部内に露出させた状態で前記軸線方向に沿って保持する保持部を有するコネクタハウジングと、
貫通孔が形成された平板状の被締結部を有し、前記被締結部が前記嵌合空間部に対して前記軸線方向と直交する組付け方向から組み付けられる被締結端子と、を備え、
前記保持部は、
前記端子状部材を保持する位置に被螺合部を有し、
前記端子状部材は、
当該端子状部材が前記保持部に保持された保持状態において、前記軸線方向の前記開口部側に位置し、前記相手側端子に接続する端子接続部と、
前記軸線方向において前記端子接続部と反対側に位置し、前記被螺合部に螺合する螺合部と、を有し、
前記被締結端子の前記貫通孔に前記螺合部が挿通された挿入状態で、前記螺合部が前記被螺合部に螺合することで前記被締結端子と締結されている
ことを特徴とするコネクタ。
続きを表示（約 310 文字）【請求項２】
前記保持部は、
前記コネクタハウジングに対してインサート成形される
請求項１に記載のコネクタ。
【請求項３】
前記端子状部材は、
前記端子接続部と前記螺合部との間に位置し、前記開口部を介して挿入される工具が嵌合可能に形成される嵌合部を有する
請求項１に記載のコネクタ。
【請求項４】
前記螺合部は、雄ねじ部であり、
前記被螺合部は、雌ねじ部である
請求項１に記載のコネクタ。
【請求項５】
前記螺合部は、雌ねじ部であり、
前記被螺合部は、雄ねじ部である
請求項１に記載のコネクタ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、コネクタに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来のコネクタでは、メス端子とバスバーをコネクタ背面側から締結し、上下方向に電線の取り出しを行う構造を有するものがある（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－１９４６４５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、従来のコネクタでは、端子とバスバーをハウジングにセットして締結する必要があるため、コネクタ背面側を大きく開口させて、リアカバーにより蓋をする必要があることから、部品点数を抑制する点で改善の余地がある。
【０００５】
本発明は、部品点数の抑制を図ることができるコネクタを提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するために、本発明に係るコネクタは、相手側コネクタに設けられた相手側端子と接続可能に形成された端子状部材と、軸線方向の一方に向けて開口する開口部、前記開口部を介して外部と連通し前記相手側コネクタと嵌合可能に形成された嵌合空間部、及び、前記嵌合空間部に面して設けられ前記端子状部材を当該嵌合空間部内に露出させた状態で前記軸線方向に沿って保持する保持部を有するコネクタハウジングと、貫通孔が形成された平板状の被締結部を有し、前記被締結部が前記嵌合空間部に対して前記軸線方向と直交する組付け方向から組み付けられる被締結端子と、を備え、前記保持部は、前記端子状部材を保持する位置に被螺合部を有し、前記端子状部材は、当該端子状部材が前記保持部に保持された保持状態において、前記軸線方向の前記開口部側に位置し、前記相手側端子に接続する端子接続部と、前記軸線方向において前記端子接続部と反対側に位置し、前記被螺合部に螺合する螺合部と、を有し、前記被締結端子の前記貫通孔に前記螺合部が挿通された挿入状態で、前記螺合部が前記被螺合部に螺合することで前記被締結端子と締結されていることを特徴とする。
【発明の効果】
【０００７】
本発明に係るコネクタによれば、部品点数の抑制を図ることができる、という効果を奏する。
【図面の簡単な説明】
【０００８】

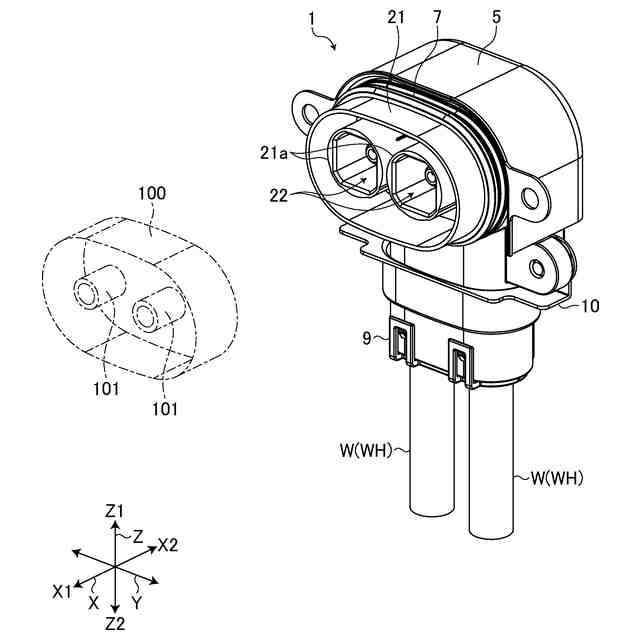

図１は、実施形態に係るコネクタの全体を示す斜視図である。

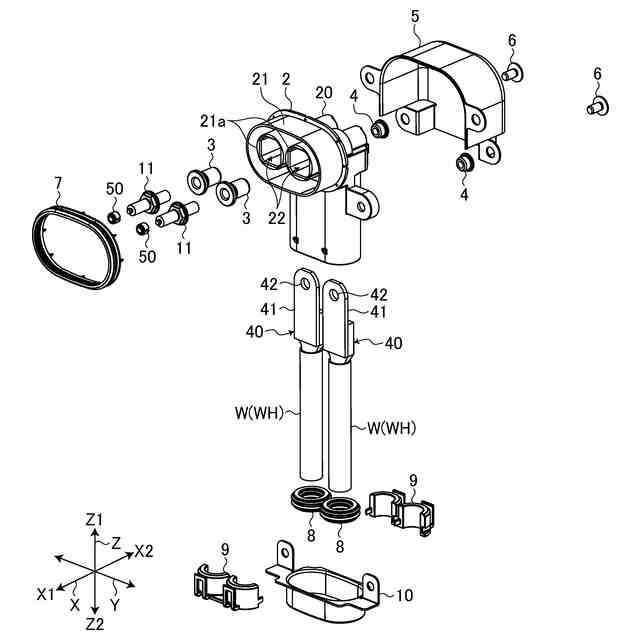

図２は、実施形態に係るコネクタの概略構成を示す分解斜視図である。

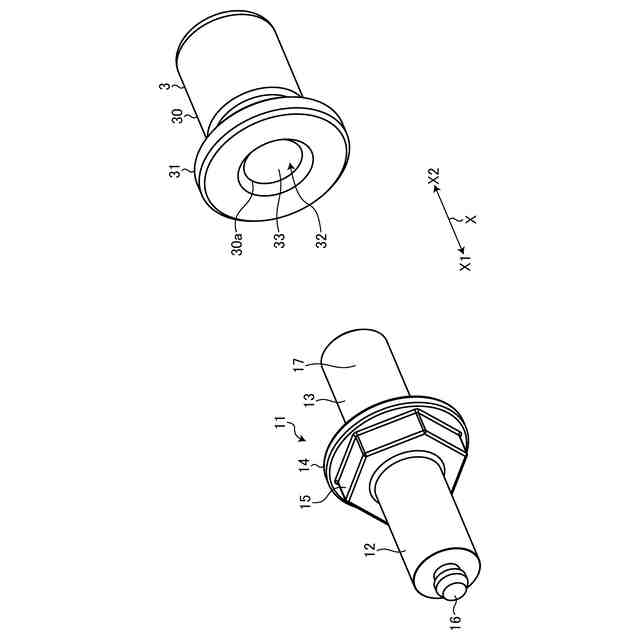

図３は、実施形態に係る端子状部材及び保持部の概略構成を示す斜視図である。

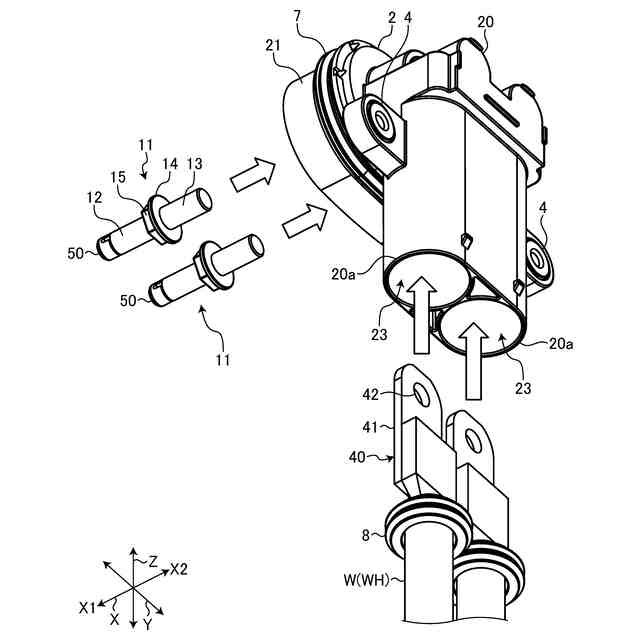

図４は、実施形態に係るコネクタの組付け方法を説明するための図である。

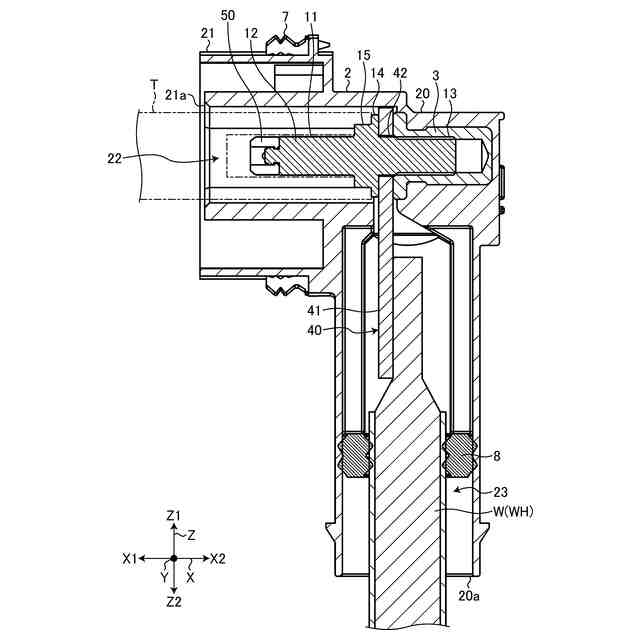

図５は、実施形態に係るコネクタの概略構成を示す断面図である。

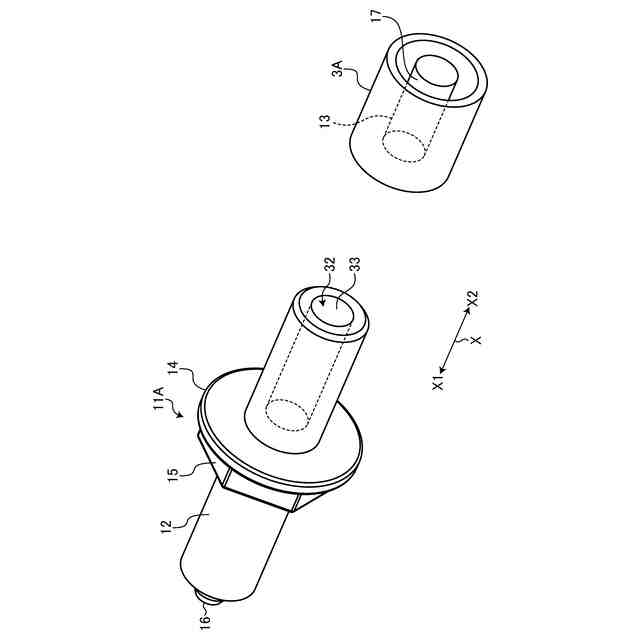

図６は、実施形態の変形例に係る端子状部材及び保持部の概略構成を示す斜視図である。
【発明を実施するための形態】
【０００９】
以下に、本発明に係る実施形態について図面を参照しつつ詳細に説明する。なお、下記実施形態により本発明が限定されるものではない。すなわち、下記実施形態における構成要素には、当業者が容易に想定できるもの、あるいは実質的に同一のものが含まれ、発明の要旨を逸脱しない範囲で、種々の省略、置き換え、変更を行うことができる。
【００１０】
なお、以下の説明において、便宜上、図示のＸ方向、Ｙ方向、及び、Ｚ方向のうち、Ｘ方向を「軸線方向Ｘ」とし、Ｙ方向を「幅方向Ｙ」とし、Ｚ方向を「高さ方向Ｚ」とする。軸線方向Ｘと幅方向Ｙと高さ方向Ｚとは、相互に直交する。軸線方向Ｘは、例えば、相手側コネクタ１００に対するコネクタ１の挿抜方向、端子状部材１１の延在方向等に相当する。また、軸線方向Ｘの一方を相手側端子１０１への挿入方向Ｘ１とし、他方を相手側端子１０１からの抜去方向Ｘ２とする。高さ方向Ｚのうち、一方を第１方向Ｚ１とし、他方を第２方向Ｚ２とする。なお、以下の説明で用いる各方向は、特に断りのない限り、コネクタ１が相手側コネクタ１００に嵌合された嵌合状態での方向として説明する。
（【００１１】以降は省略されています）
