公開番号2025167283
公報種別公開特許公報(A)
公開日2025-11-07
出願番号2024071759
出願日2024-04-25
発明の名称インダクタ部品
出願人株式会社村田製作所
代理人個人,個人
主分類H01F 27/32 20060101AFI20251030BHJP(基本的電気素子)
要約【課題】配線導体の絶縁性の低下を抑制しつつインダクタンス取得効率を向上可能なインダクタ部品を提供する。
【解決手段】インダクタ部品は、基部上面を有する基部絶縁層と、基部上面に設けられ、上下方向に沿った旋回軸の周りに延びる第1壁部と、基部上面に設けられ、旋回軸の周りに第1壁部に並行して延びる第2壁部と、基部上面において第1壁部と第2壁部との間に位置し、上下方向において基部絶縁層に接触する面に対する反対面である導体上面を有する配線導体と、導体上面に積層された被覆絶縁層と、磁性体とを備える。被覆絶縁層は、平面視において配線導体に重なっている被覆部と、旋回軸に対する径方向において、第1壁部に対して被覆部とは反対側に位置する突出部とを有する。突出部の厚みは、被覆部の厚みよりも小さい。
【選択図】図2
特許請求の範囲【請求項１】
基部上面を有する基部絶縁層と、
前記基部上面に設けられ、前記基部上面に交差する上下方向に沿った旋回軸の周りに延びる第１壁部と、
前記基部上面に設けられ、前記旋回軸の周りに前記第１壁部に並行して延びる第２壁部と、
前記基部上面において前記第１壁部と前記第２壁部との間に位置し、前記上下方向において前記基部絶縁層に接触する面に対する反対面である導体上面を有する配線導体と、
前記導体上面に積層された被覆絶縁層と、
前記基部絶縁層、前記第１壁部、前記第２壁部、前記配線導体、及び前記被覆絶縁層を覆う磁性体と、
を備え、
前記被覆絶縁層は、
前記上下方向から見た平面視において前記配線導体に重なっている被覆部と、
前記旋回軸に対する径方向において、前記第１壁部に対して前記被覆部とは反対側に位置する突出部と、
を有し、
前記突出部の前記上下方向における寸法である厚みは、前記被覆部の前記厚みよりも小さい、
インダクタ部品。
続きを表示（約 2,200 文字）【請求項２】
前記第１壁部及び前記第２壁部の前記厚みは、前記配線導体の前記厚みよりも大きい、請求項１に記載のインダクタ部品。
【請求項３】
前記第１壁部は、前記配線導体に接触する内壁面と、前記内壁面に対する反対面であって前記磁性体に接触する外壁面とを有し、
前記被覆絶縁層は、前記径方向を向く面であって、前記径方向において前記外壁面よりも前記第２壁部の近くに位置する被覆側面を有する、
請求項１又は２に記載のインダクタ部品。
【請求項４】
前記被覆側面は、前記径方向において前記外壁面と前記内壁面との間に位置する、請求項３に記載のインダクタ部品。
【請求項５】
前記被覆絶縁層は、前記上下方向において前記基部絶縁層を向く被覆下面と、前記被覆下面に対する反対面である被覆上面とを有し、
前記被覆上面に設けられ、前記旋回軸の周りに延びる第３壁部と、
前記被覆上面に設けられ、前記旋回軸の周りに前記第３壁部に並行して延びる第４壁部と、
前記被覆上面において前記第３壁部と前記第４壁部との間に位置し、前記上下方向において前記被覆絶縁層に接触する面に対する反対面である上部導体上面を有する上部配線導体と、
を更に備え、
前記被覆絶縁層は、無機フィラーを含み、
前記被覆絶縁層の透明度は、前記第１壁部の透明度及び前記第２壁部の透明度よりも低く、
前記被覆部の前記厚みは、前記第１壁部の前記厚み及び前記第２壁部の前記厚みよりも小さい、
請求項１又は２に記載のインダクタ部品。
【請求項６】
前記被覆絶縁層は、前記上下方向において前記基部絶縁層を向く被覆下面と、前記被覆下面に対する反対面である被覆上面とを有し、
前記被覆上面に設けられ、前記旋回軸の周りに延びる第３壁部と、
前記被覆上面に設けられ、前記旋回軸の周りに前記第３壁部に並行して延びる第４壁部と、
前記被覆上面において前記第３壁部と前記第４壁部との間に位置し、前記上下方向において前記被覆絶縁層に接触する面に対する反対面である上部導体上面を有する上部配線導体と、
前記上部導体上面に積層された上部被覆絶縁層と、
を更に備え、
前記上部被覆絶縁層は、
前記平面視において前記上部配線導体に重なっている上部被覆部と、
前記径方向において、前記第３壁部に対して前記上部被覆部とは反対側に位置する上部突出部と、
を有し、
前記上部突出部の前記厚みは、前記上部被覆部の前記厚みよりも小さい、
請求項１又は２に記載のインダクタ部品。
【請求項７】
前記被覆絶縁層は、前記上下方向において前記基部絶縁層を向く被覆下面と、前記被覆下面に対する反対面である被覆上面とを有し、
前記被覆上面に設けられ、前記旋回軸の周りに延びる第３壁部と、
前記被覆上面に設けられ、前記旋回軸の周りに前記第３壁部に並行して延びる第４壁部と、
前記被覆上面において前記第３壁部と前記第４壁部との間に位置し、前記上下方向において前記被覆絶縁層に接触する面に対する反対面である上部導体上面を有する上部配線導体と、
前記被覆絶縁層を前記上下方向に貫通し、前記配線導体と前記上部配線導体とを接続するビア導体と、
を更に備え、
前記ビア導体は、前記上下方向において前記配線導体から前記上部配線導体へ近づくに従って細くなるテーパ形状を有する、
請求項１又は２に記載のインダクタ部品。
【請求項８】
前記ビア導体は、前記被覆絶縁層に接触するビア導体側面を有し、
前記配線導体が延びる方向に対して交差する断面において、前記ビア導体側面の前記上下方向に対する傾斜角は、０度よりも大きく３５度以下である、
請求項７に記載のインダクタ部品。
【請求項９】
前記配線導体は、パッド部を有し、
前記パッド部の前記厚みは、前記配線導体のうち前記パッド部とは異なる部分の前記厚みよりも大きい、
請求項１又は２に記載のインダクタ部品。
【請求項１０】
前記被覆絶縁層は、前記上下方向において前記基部絶縁層を向く被覆下面と、前記被覆下面に対する反対面である被覆上面とを有し、
前記被覆上面に設けられ、前記旋回軸の周りに延びる第３壁部と、
前記被覆上面に設けられ、前記旋回軸の周りに前記第３壁部に並行して延びる第４壁部と、
前記被覆上面において前記第３壁部と前記第４壁部との間に位置し、前記上下方向において前記被覆絶縁層に接触する面に対する反対面である上部導体上面を有する上部配線導体と、
前記上部導体上面に積層された上部被覆絶縁層と、
を更に備え、
前記被覆絶縁層のうち、前記上下方向において前記第１壁部又は前記第２壁部と前記第３壁部又は前記第４壁部との間に挟まれた部分の前記厚みは、前記被覆部の前記厚みよりも小さい、
請求項１又は２に記載のインダクタ部品。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、インダクタ部品に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
特許文献１は、第１、第２、及び第３の磁性部材と、第１の磁性部材と第２の磁性部材との間に配置された複数の導体層と、複数の導体層の間にそれぞれ設けられた複数の絶縁樹脂層とを備える。複数の導体層は、それぞれスパイラル状に巻回されたスパイラルパターンを含む。第３の磁性部材は、スパイラルパターンの内径領域に埋め込まれている。複数の絶縁樹脂層は、内径領域に突出する突出部を有する。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１５２０４３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１のコイル部品には、配線導体の絶縁性の低下を抑制しつつインダクタンス取得効率を向上させる点において、未だ改善の余地がある。
【０００５】
本開示は、配線導体の絶縁性の低下を抑制しつつインダクタンス取得効率を向上させることが可能なインダクタ部品を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の一態様のインダクタ部品は、
基部上面を有する基部絶縁層と、
前記基部上面に設けられ、前記基部上面に交差する上下方向に沿った旋回軸の周りに延びる第１壁部と、
前記基部上面に設けられ、前記旋回軸の周りに前記第１壁部に並行して延びる第２壁部と、
前記基部上面において前記第１壁部と前記第２壁部との間に位置し、前記上下方向において前記基部絶縁層に接触する面に対する反対面である導体上面を有する配線導体と、
前記導体上面に積層された被覆絶縁層と、
前記基部絶縁層、前記第１壁部、前記第２壁部、前記配線導体、及び前記被覆絶縁層を覆う磁性体と、
を備え、
前記被覆絶縁層は、
前記上下方向から見た平面視において前記配線導体に重なっている被覆部と、
前記旋回軸に対する径方向において、前記第１壁部に対して前記被覆部とは反対側に位置する突出部と、
を有し、
前記突出部の前記上下方向における寸法である厚みは、前記被覆部の前記厚みよりも小さい。
【発明の効果】
【０００７】
前記態様のインダクタ部品によれば、配線導体の絶縁性の低下を抑制しつつインダクタンス取得効率を向上させることができる。
【図面の簡単な説明】
【０００８】

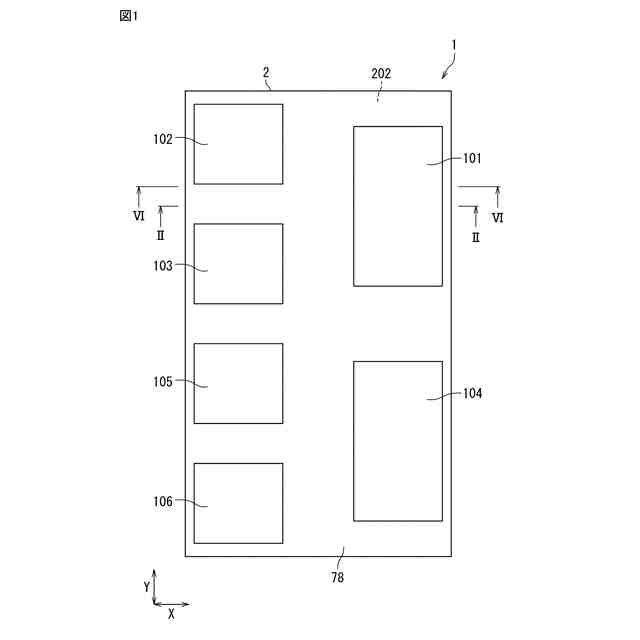

本開示の一態様のインダクタ部品を示す平面図。

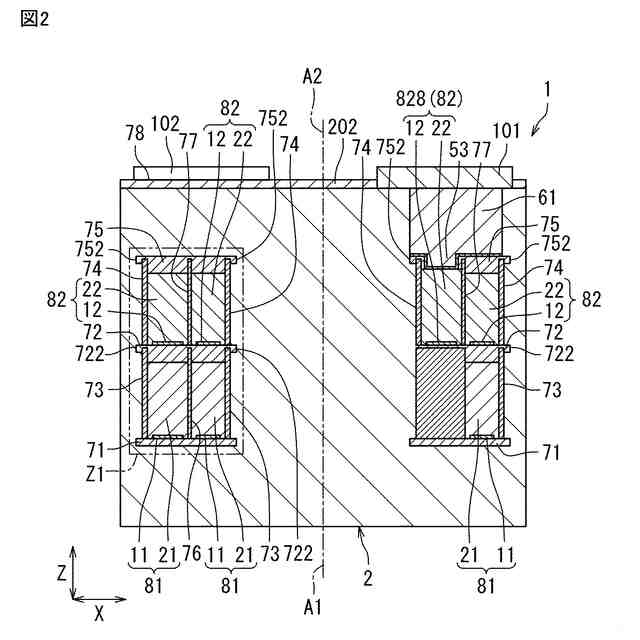

図１のＩＩ－ＩＩ線に沿った断面図。

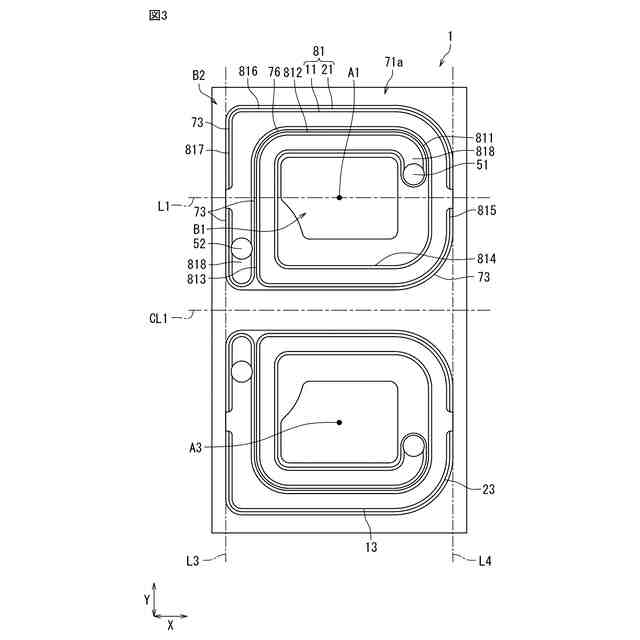

図１のインダクタ部品の第１インダクタ配線及び第３インダクタ配線の層を説明するための平面模式図。

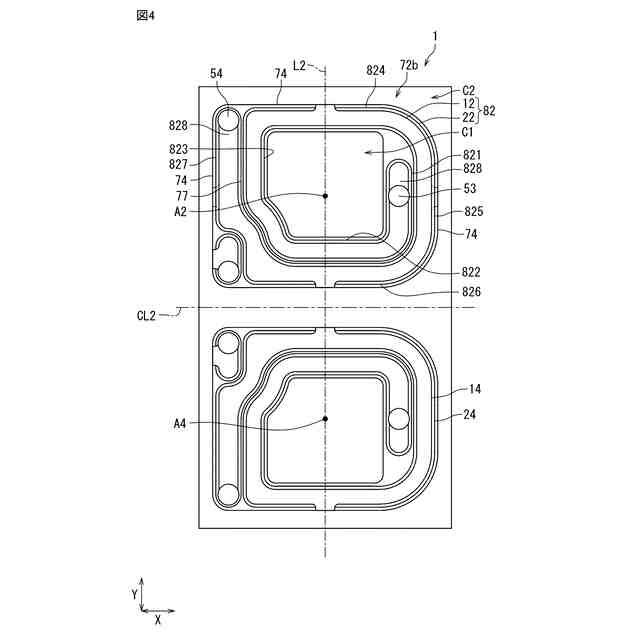

図１のインダクタ部品の第２インダクタ配線及び第４インダクタ配線の層を説明するための平面模式図。

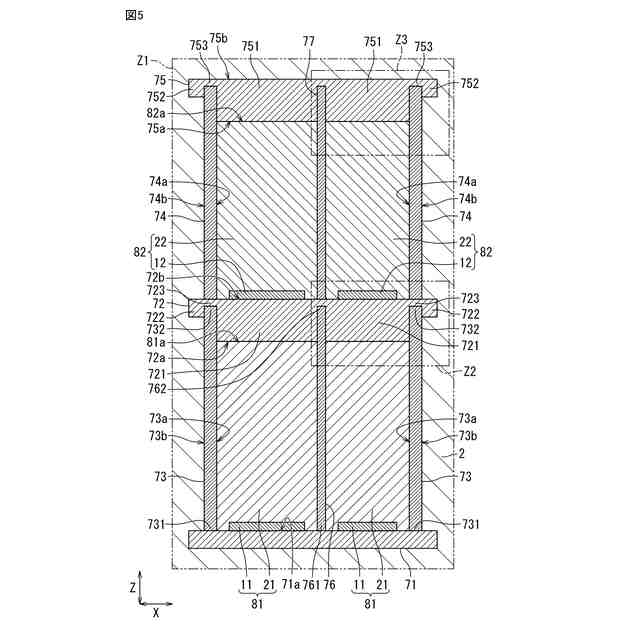

図２に示すＺ１領域を拡大した断面図。

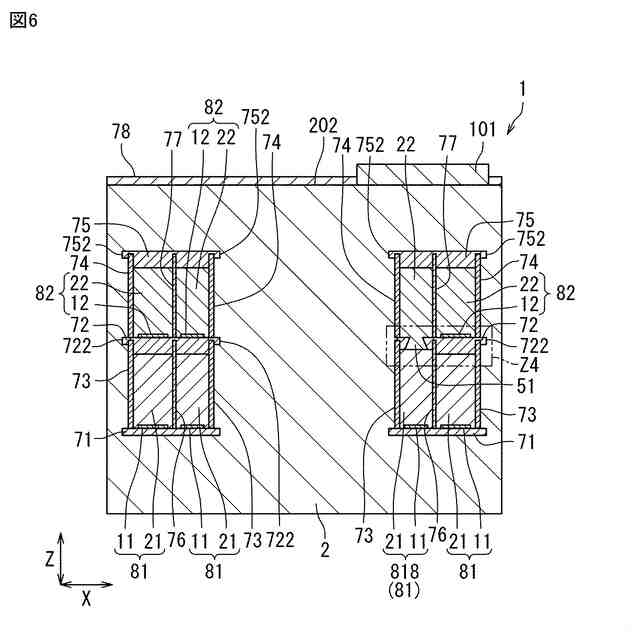

図１のＶＩ－ＶＩ線に沿った断面図。
図５に示すＺ２領域を拡大した断面図。
図５に示すＺ３領域を拡大した断面図。

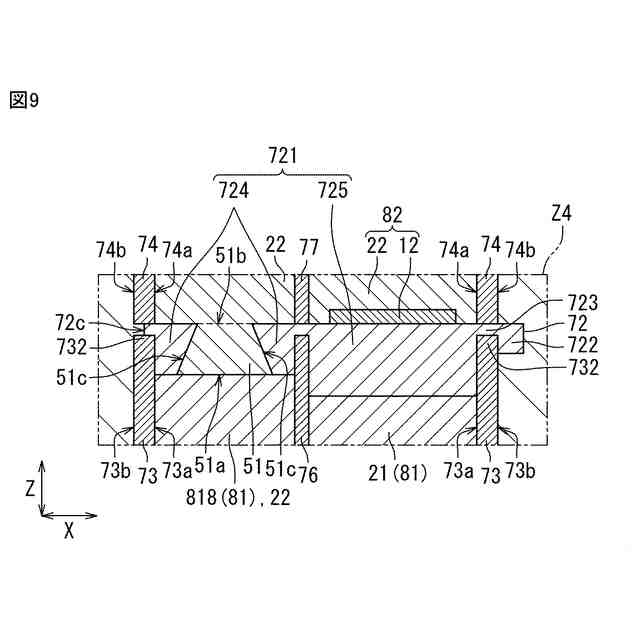

図６に示すＺ４領域を拡大した断面図。
図１のインダクタ部品の第１の変形例を示す断面図。
図１のインダクタ部品の第２の変形例を示す断面図。
図１のインダクタ部品の製造方法の一例を説明するための第１の図。
図１のインダクタ部品の製造方法の一例を説明するための第２の図。
図１のインダクタ部品の製造方法の一例を説明するための第３の図。
図１のインダクタ部品の製造方法の一例を説明するための第４の図。
図１のインダクタ部品の製造方法の一例を説明するための第５の図。
図１のインダクタ部品の製造方法の一例を説明するための第６の図。
図１のインダクタ部品の製造方法の一例を説明するための第７の図。
図１のインダクタ部品の製造方法の一例を説明するための第８の図。
図１のインダクタ部品の製造方法の一例を説明するための第９の図。
図１のインダクタ部品の製造方法の一例を説明するための第１０の図。
【発明を実施するための形態】
【０００９】
本開示の種々の態様について説明する。
【００１０】
本開示の第１態様によれば、
基部上面を有する基部絶縁層と、
前記基部上面に設けられ、前記基部上面に交差する上下方向に沿った旋回軸の周りに延びる第１壁部と、
前記基部上面に設けられ、前記旋回軸の周りに前記第１壁部に並行して延びる第２壁部と、
前記基部上面において前記第１壁部と前記第２壁部との間に位置し、前記上下方向において前記基部絶縁層に接触する面に対する反対面である導体上面を有する配線導体と、
前記導体上面に積層された被覆絶縁層と、
前記基部絶縁層、前記第１壁部、前記第２壁部、前記配線導体、及び前記被覆絶縁層を覆う磁性体と、
を備え、
前記被覆絶縁層は、
前記上下方向から見た平面視において前記配線導体に重なっている被覆部と、
前記旋回軸に対する径方向において、前記第１壁部に対して前記被覆部とは反対側に位置する突出部と、
を有し、
前記突出部の前記上下方向における寸法である厚みは、前記被覆部の前記厚みよりも小さい、
インダクタ部品を提供する。
（【００１１】以降は省略されています）
