公開番号2025152504
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024054401
出願日2024-03-28
発明の名称両面導電シート
出願人住友ベークライト株式会社
代理人個人
主分類B32B 25/14 20060101AFI20251002BHJP(積層体)
要約【課題】シート変形時における導電特性に優れた両面導電シートを提供する。
【解決手段】本発明の両面導電シートは、導電性エラストマーAで構成される下層と、絶縁性エラストマーで構成される中層シートと、導電性エラストマーBで構成される上層と、が、この順番で積層した構造を備える、両面導電シートであって、中層シートを貫通し、下層と上層とを導通する、導電性エラストマーCで構成された導通部を少なくとも一つ以上を備える。
【選択図】図1
特許請求の範囲【請求項１】
導電性エラストマーＡで構成される下層と、
絶縁性エラストマーで構成される中層シートと、
導電性エラストマーＢで構成される上層と、が、この順番で積層した構造を備える、両面導電シートであって、
前記中層シートを貫通し、前記下層と前記上層とを導通する、導電性エラストマーＣで構成された導通部を少なくとも一つ以上を備える、
両面導電シート。
続きを表示（約 1,000 文字）【請求項２】
請求項１に記載の両面導電シートであって、
前記下層、前記中間シート、前記上層のそれぞれの、破断伸びをＢＥ１，ＢＥ２，ＢＥ３とし、引張強度をＴＳ１，ＴＳ２，ＴＳ３としたとき、
ＢＥ２＞ＢＥ１かつＢＥ２＞ＢＥ３、および／または、ＴＳ２＞ＴＳ１かつＴＳ２＞ＴＳ３を満たす、両面導電シート。
【請求項３】
請求項２に記載の両面導電シートであって、
ＢＥ２／ＢＥ１およびＢＥ２／ＢＥ３の少なくとも一方が０．１以上３０以下、および／または
ＴＳ２／ＴＳ１およびＴＳ２／ＴＳ３の少なくとも一方が０．１以上２０以下を満たす、両面導電シート。
【請求項４】
請求項１に記載の両面導電シートであって、
当該両面導電シートの積層方向における、前記下層、前記中間シート、前記上層のそれぞれの、厚みを、Ｔ１，Ｔ２，Ｔ３としたとき、
Ｔ２≧Ｔ１かつＴ２≧Ｔ３を満たす、両面導電シート。
【請求項５】
請求項４に記載の両面導電シートであって、
Ｔ２／Ｔ１およびＴ２／Ｔ３の少なくとも一方が、０．０１以上１５００以下を満たす、両面導電シート。
【請求項６】
請求項１～４のいずれか一項に記載の両面導電シートであって、
前記中間シートの厚みが、１０μｍ以上５０００μｍ以下、両面導電シート。
【請求項７】
請求項１～４のいずれか一項に記載の両面導電シートであって、
前記導通部の最大幅が、０．１ｍｍ以上１５ｍｍ以下、両面導電シート。
【請求項８】
請求項１～４のいずれか一項に記載の両面導電シートであって、
前記中間シートの厚みをＴ２とし、前記導通部の最大幅をＤとしたとき、Ｄ／Ｔ２が、０．０２以上１５００以下である、両面導電シート。
【請求項９】
請求項１～４のいずれか一項に記載の両面導電シートであって、
生体電極用に用いられる、両面導電シート。
【請求項１０】
請求項１～４のいずれか一項に記載の両面導電シートであって、
前記導電性エラストマーＡ、Ｂ、およびＣの少なくとも一つが、導電性フィラーを含む導電性シリコーンゴムを含む、両面導電シート。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、両面導電シートに関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
これまで両面に導電層を有する積層体シートについて様々な開発がなされてきた。この種の技術として、例えば、特許文献１に記載の技術が知られている。特許文献１には、プラスチックフィルムの両面にそれぞれ金属箔を積層してなる帯状積層体シートにスルーホールを形成し、該スルーホールの少なくとも壁面を導電化して、上記両金属箔を導通させてなることを特徴とする太陽電池セル接続用コネクタが記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１０－２８７３７８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、本発明者が検討した結果、上記特許文献１に記載のような、積層体シートにおいて、シート変形時における導電特性の低下の点で改善の余地があることが判明した。
【課題を解決するための手段】
【０００５】
本発明者はさらに検討したところ、絶縁性エラストマーで構成される中層シートの両面に形成された下層、上層、および、中間シート内部に形成された導通部のそれぞれを、すべて導電性エラストマーで構成することにより、伸長などの変形時において両面導電シートの導電特性が低下することを抑制できることを見出し、本発明を完成するに至った。
【０００６】
本発明の一態様によれば、以下の両面導電シートが提供される。
１．導電性エラストマーＡで構成される下層と、
絶縁性エラストマーで構成される中層シートと、
導電性エラストマーＢで構成される上層と、が、この順番で積層した構造を備える、両面導電シートであって、
前記中層シートを貫通し、前記下層と前記上層とを導通する、導電性エラストマーＣで構成された導通部を少なくとも一つ以上を備える、
両面導電シート。
２．１．に記載の両面導電シートであって、
前記下層、前記中間シート、前記上層のそれぞれの、破断伸びをＢＥ１，ＢＥ２，ＢＥ３とし、引張強度をＴＳ１，ＴＳ２，ＴＳ３としたとき、
ＢＥ２＞ＢＥ１かつＢＥ２＞ＢＥ３、および／または、ＴＳ２＞ＴＳ１かつＴＳ２＞ＴＳ３を満たす、両面導電シート。
３．２．に記載の両面導電シートであって、
ＢＥ２／ＢＥ１およびＢＥ２／ＢＥ３の少なくとも一方が０．１以上３０以下、および／または
ＴＳ２／ＴＳ１およびＴＳ２／ＴＳ３の少なくとも一方が０．１以上２０以下を満たす、両面導電シート。
４．１．に記載の両面導電シートであって、
当該両面導電シートの積層方向における、前記下層、前記中間シート、前記上層のそれぞれの、厚みを、Ｔ１，Ｔ２，Ｔ３としたとき、
Ｔ２≧Ｔ１かつＴ２≧Ｔ３を満たす、両面導電シート。
５．４．に記載の両面導電シートであって、
Ｔ２／Ｔ１およびＴ２／Ｔ３の少なくとも一方が、１以上１００以下を満たす、両面導電シート。
６．１．～５．のいずれか一つに記載の両面導電シートであって、
前記中間シートの厚みが、１０μｍ以上５０００μｍ以下、両面導電シート。
７．１．～６．のいずれか一つに記載の両面導電シートであって、
前記導通部の最大幅が、０．１ｍｍ以上１５ｍｍ以下、両面導電シート。
８．１．～７．のいずれか一つに記載の両面導電シートであって、
ＢＥ２／ＢＥ１およびＢＥ２／ＢＥ３の少なくとも一方が０．１以上３０以下、および／または
ＴＳ２／ＴＳ１およびＴＳ２／ＴＳ３の少なくとも一方が０．１以上２０以下を満たす、両面導電シート。
９．１．～８．のいずれか一つに記載の両面導電シートであって、
生体電極用に用いられる、両面導電シート。
１０．１．～９．のいずれか一つに記載の両面導電シートであって、
前記導電性エラストマーＡ、Ｂ、およびＣの少なくとも一つが、導電性フィラーを含む導電性シリコーンゴムを含む、両面導電シート。
１１．１０．に記載の両面導電シートであって、
前記下層、前記上層、および前記導電部の少なくとも一方における前記導電性フィラーの含有量が、５０質量％以上９０質量％以下である、両面導電シート。
１２．１．～１１．のいずれか一つに記載の両面導電シートであって、
前記絶縁性エラストマーが、絶縁性シリコーンゴムを含む、両面導電シート。
１３．１．～１２．のいずれか一つに記載の両面導電シートであって、
前記上層および前記下層が、それぞれ、導電シートまたは配線である、両面導電シート。
【発明の効果】
【０００７】
本発明によれば、シート変形時における導電特性に優れた両面導電シートが提供される。
【図面の簡単な説明】
【０００８】

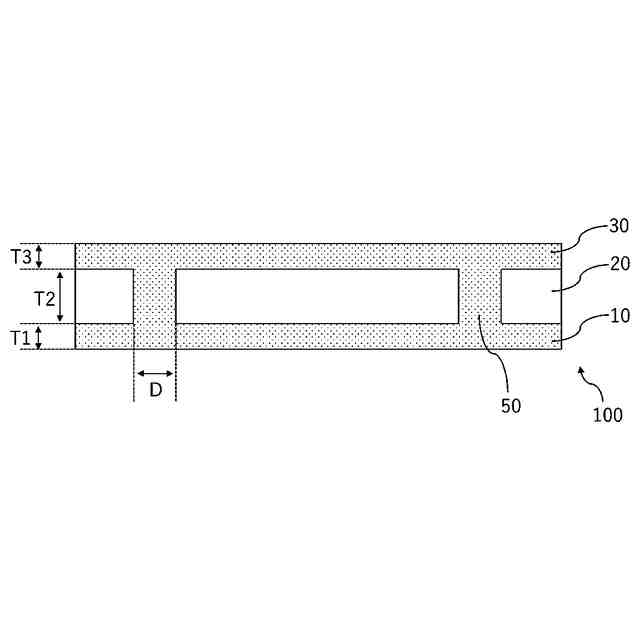

本実施形態に係る両面導電シートの構成の一例を模式的に示す断面図である。
【発明を実施するための形態】
【０００９】
以下、本発明の実施の形態について、図面を用いて説明する。なお、すべての図面において、同様な構成要素には同様の符号を付し、適宜説明を省略する。また、図は概略図であり、実際の寸法比率とは一致していない。
【００１０】
本実施形態の両面導電シートの概要を説明する。
（【００１１】以降は省略されています）
