公開番号2025143621
公報種別公開特許公報(A)
公開日2025-10-02
出願番号2024042944
出願日2024-03-19
発明の名称育苗装置
出願人トヨタ自動車株式会社
代理人個人
主分類A01G 9/02 20180101AFI20250925BHJP(農業;林業;畜産;狩猟;捕獲;漁業)
要約【課題】容器外に養分を排出せず、土壌汚染を防ぐことができる育苗装置を提供すること。
【解決手段】育苗装置10は、階段状のケース構造11と、ケース構造11に収められた、植物を栽培する土壌13と、ケース構造11の各階段を仕切り、水や水に溶けるものは透過し、前記土壌は透過できないフィルター12と、肥料成分を含む水分をケース構造11の最下段の底面からケース構造11の最上段に送出する循環ポンプと、を備えるようにした。
【選択図】図1
特許請求の範囲【請求項1】
階段状のケース構造と、
前記ケース構造に収められた、植物を栽培する土壌と、
前記ケース構造の各階段を仕切り、水や水に溶けるものは透過し、前記土壌は透過できないフィルターと、
肥料成分を含む水分を前記ケース構造の最下段の底面から前記ケース構造の最上段に送出する循環ポンプと、を備える育苗装置。

発明の詳細な説明【技術分野】
【0001】
本発明は育苗装置に関する。
続きを表示(約 990 文字)【背景技術】
【0002】
特許文献1には、栽培容器に開けられた穴を通じて過剰の水や養分を排出している。
【先行技術文献】
【特許文献】
【0003】
特開2022-124422号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
しかしながら、特許文献1の栽培容器では、排出された養分は容器外に露出してしまい、捨てられることになり無駄となる問題があった。また溶出する養分の量によっては土壌汚染の原因になるという問題があった。
【課題を解決するための手段】
【0005】
一実施形態の育苗装置は、循環ポンプにより、肥料成分を含む水分を、階段状のケース構造の最下段の底面からケース構造の最上段に送出するようにした。
【発明の効果】
【0006】
本開示の育苗装置によれば、容器外に養分を排出せず、土壌汚染を防ぐことができる。
【図面の簡単な説明】
【0007】
実施の形態1にかかる育苗装置の概略構成を示す断面図である。
【発明を実施するための形態】
【0008】
実施の形態1

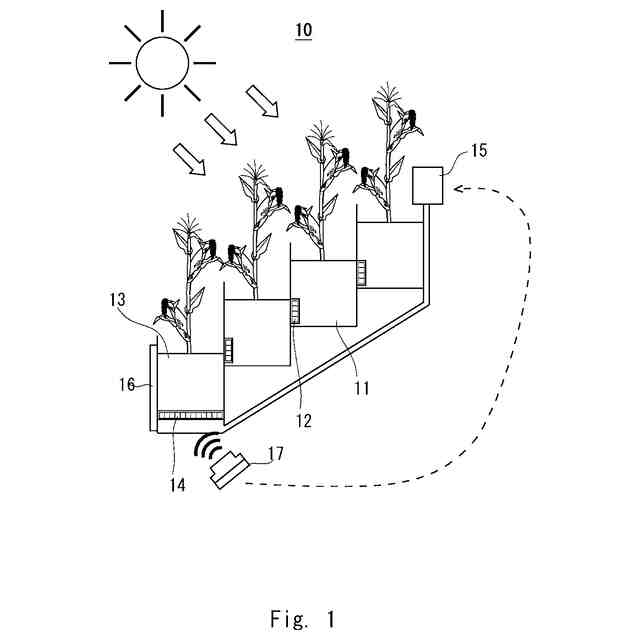

以下、図面を参照して本開示の実施の形態について説明する。図1は、実施の形態1にかかる育苗装置の概略構成を示す断面図である。育苗装置10は、ケース構造11と、フィルター12と、土壌13と、槽14と、循環ポンプ15と、電源16と、センサー17を備える。
【0009】
ケース構造11は、階段状のケース構造である。また、ケース構造11は、各階段の境界に土留を有している。ケース構造11の階段の上段の下部と下段との間がフィルター12を介して繋がっている。ケース構造11の最下段は下部に肥料の溶け込んだ水分が溜まる構造となっている。
【0010】
フィルター12は、ケース構造11の階段部分と土留との間に設けられている。肥料や水はフィルター12を透過するが、土壌の流出はフィルター12により防がれる。フィルター12は、水や水に溶けるものは透過するが、容器の土壌は透過できないものであれば適用できる。例えばフィルター12はスポンジ状のものが好適である。
(【0011】以降は省略されています)
