公開番号2025128556
公報種別公開特許公報(A)
公開日2025-09-03
出願番号2024025277
出願日2024-02-22
発明の名称照明装置及び波長変換素子
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類F21V 29/502 20150101AFI20250827BHJP(照明)
要約【課題】波長変換素子は、光を変換光に変換するときに発熱する。波長変換素子の一部を冷却素子で冷却すると、波長変換素子内で温度差が発生する。温度差が発生すると、波長変換素子の変形や破損が生じる場合がある。
【解決手段】照明装置は、配列方向に配列され、光を出射する複数の個体光源と、複数の前記個体光源と対向して前記光を入射する入射面、及び前記入射面と交差する出射面を有し、前記光の波長を変換する波長変換素子と、前記波長変換素子の前記入射面と異なる面を冷却する冷却部材と、を備え、前記波長変換素子は、第1素子部材と、前記第1素子部材の前記配列方向に配置されて前記第1素子部材に連結される第2素子部材とで構成される。
【選択図】図4
特許請求の範囲【請求項１】
配列方向に配列され、光を出射する複数の個体光源と、
複数の前記個体光源と対向して前記光を入射する入射面、及び前記入射面と交差する出射面を有し、前記光の波長を変換する波長変換素子と、
前記波長変換素子の前記入射面と異なる面を冷却する冷却部材と、を備え、
前記波長変換素子は、第１素子部材と、前記第１素子部材の前記配列方向に配置されて前記第１素子部材に連結される第２素子部材とで構成される、
照明装置。
続きを表示（約 660 文字）【請求項２】
前記第１素子部材は、前記第２素子部材と対向する第１連結面、及び前記入射面の一部を構成する第１素子入射面を有し、
前記第２素子部材は、前記第１連結面と対向する第２連結面、及び前記入射面の一部を構成する第２素子入射面を有し、
前記第１連結面と前記第２連結面は、光透過性の接着剤で連結される、
請求項１に記載の照明装置。
【請求項３】
前記第１連結面の連結面表面粗さは、前記第１素子入射面の入射面表面粗さよりも粗い、
請求項２に記載の照明装置。
【請求項４】
前記第１連結面の表面形状は、球面形状、三角錐形状、及びプリズム形状のうちのいずれかで構成される、
請求項３に記載の照明装置。
【請求項５】
前記第１連結面は、前記配列方向に対して直交する直交軸に対して、所定の角度で傾斜する傾斜面である、
請求項２に記載の照明装置。
【請求項６】
前記波長変換素子は、前記第１素子部材に対して、前記配列方向とは逆方向に配置され、前記第１素子部材に連結される第３素子部材を有する、
請求項１に記載の照明装置。
【請求項７】
配列方向に配列されて光を出射する複数の個体光源、及び冷却部材と対向して配置される波長変換素子であって、
第１素子部材と、前記第１素子部材の前記配列方向に配置されて前記第１素子部材に連結される第２素子部材と、を有する、
波長変換素子。

発明の詳細な説明【技術分野】
【０００１】
本開示は、照明装置及び波長変換素子に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
複数の個体光源を有する照明デバイスが知られている。特許文献１に記載される照明デバイスは、複数の個体光源と、波長変換素子であるセラミックボディとを有する。複数の個体光源は、セラミックボディの放射線入力面に沿って配置される。複数の個体光源は、放射線入力面に光を供給する。セラミックボディには、光が供給される。セラミックボディは、光を変換光に変換する。セラミックボディは、所定のアスペクト比の直方体状またはロッド状に構成される。照明デバイスは、セラミックボディを冷却するヒートシンク等の冷却素子を含む。
【先行技術文献】
【特許文献】
【０００３】
特表２０１８－５２９２０１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
波長変換素子は、光を変換光に変換するときに発熱する。波長変換素子の一部を冷却素子で冷却すると、波長変換素子内で温度差が発生する。温度差が発生すると、波長変換素子の変形や破損が生じる場合がある。
【課題を解決するための手段】
【０００５】
本開示の照明装置は、配列方向に配列され、光を出射する複数の個体光源と、複数の前記個体光源と対向して前記光を入射する入射面、及び前記入射面と交差する出射面を有し、前記光の波長を変換する波長変換素子と、前記波長変換素子の前記入射面と異なる面を冷却する冷却部材と、を備え、前記波長変換素子は、第１素子部材と、前記第１素子部材の前記配列方向に配置されて前記第１素子部材に連結される第２素子部材とで構成される。
【０００６】
本開示の波長変換素子は、配列方向に配列されて光を出射する複数の個体光源、及び冷却部材と対向して配置される波長変換素子であって、第１素子部材と、前記第１素子部材の前記配列方向に配置されて前記第１素子部材に連結される第２素子部材と、を有する。
【図面の簡単な説明】
【０００７】
照明デバイスの概略構成を示す図。
集光体の概略構成を示す図。
集光体の概略構成を示す図。

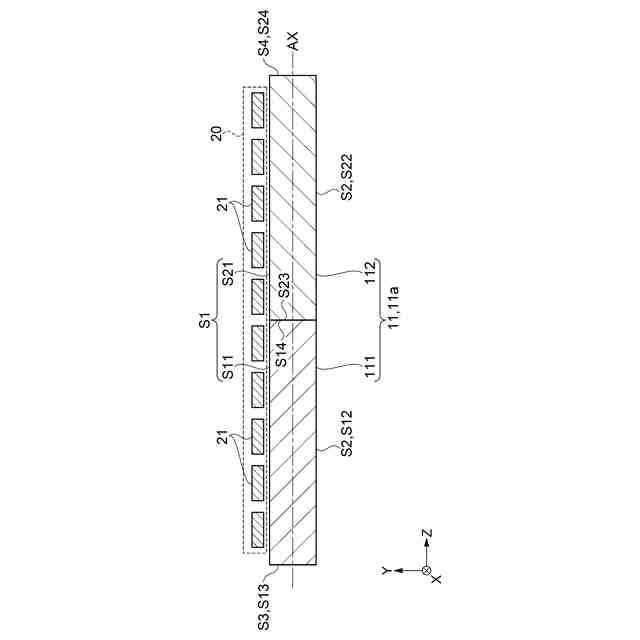

蛍光体と発光ユニットの断面構成を示す図。
蛍光体と発光ユニットの断面構成を示す図。

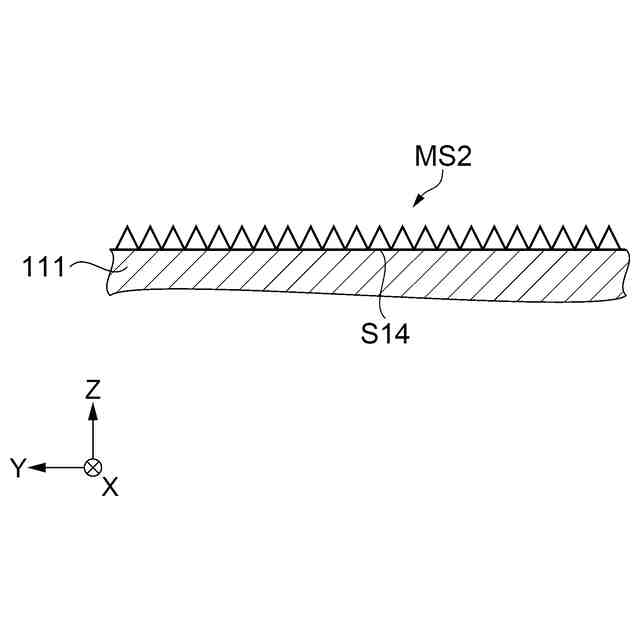

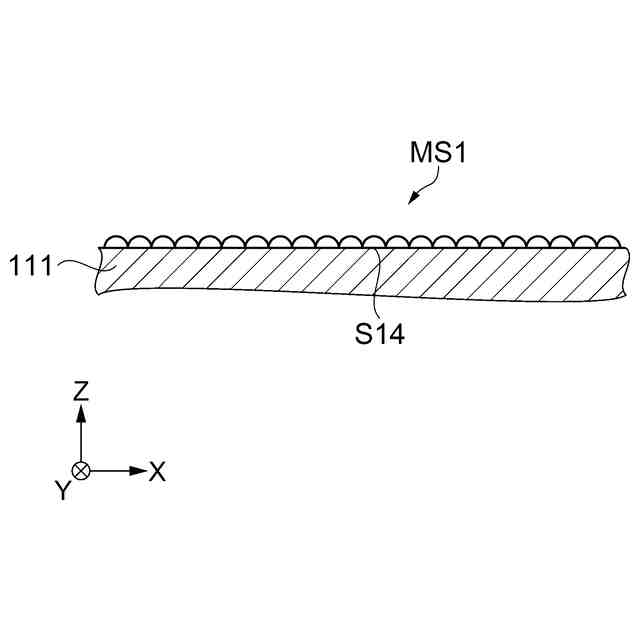

第１蛍光部材の第１出射面の表面構造を示す図。
第１蛍光部材の第１出射面の表面構造を示す図。
第１蛍光部材の第１出射面の表面構造を示す図。
第１蛍光部材の第１出射面の表面構造を示す図。
第１蛍光部材の第１出射面の表面構造を示す図。
第１蛍光部材の第１出射面の表面構造を示す図。
各微細構造の評価結果を示す図。

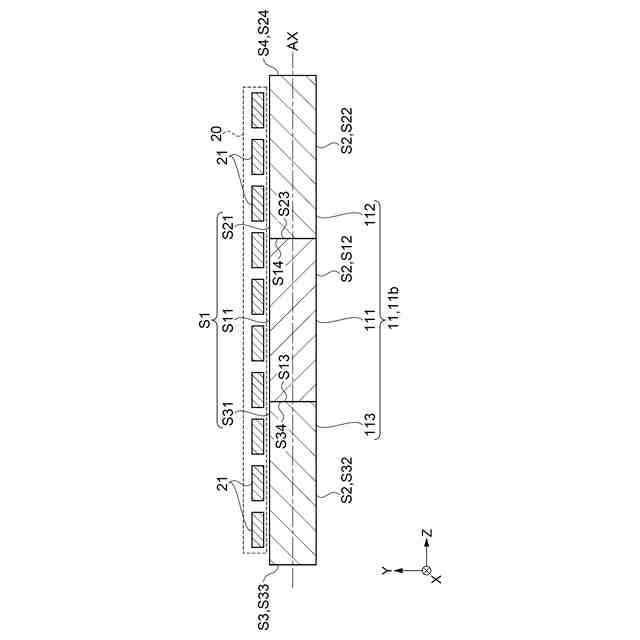

蛍光体と発光ユニットの断面構成を示す図。
【発明を実施するための形態】
【０００８】

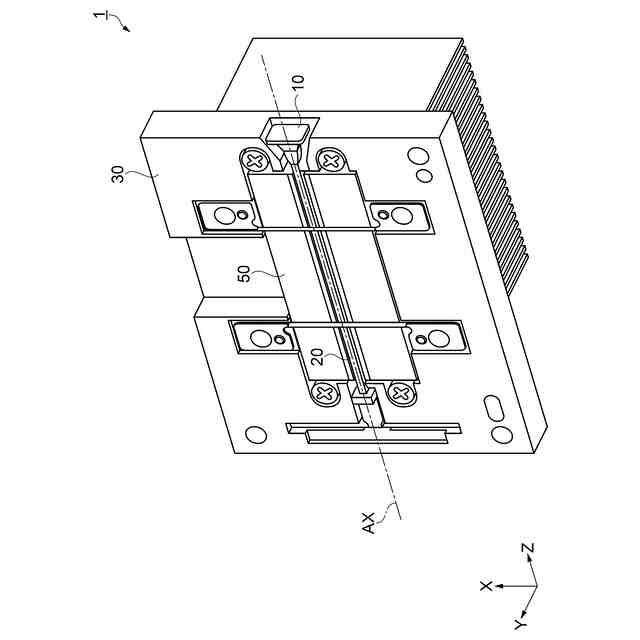

図１は、照明デバイス１の概略構成を示している。照明デバイス１は、所定の波長の光を光軸ＡＸに沿って出射する。照明デバイス１は、プロジェクター等の光源に用いられる。照明デバイス１は、集光体１０と、発光ユニット２０と、支持体３０と、冷却素子体５０と、を備える。照明デバイス１は、照明装置の一例に対応する。
【０００９】
図１を含む複数の図は、ＸＹＺ座標系を示している。Ｚ軸は、照明デバイス１の光軸ＡＸに対して平行な軸である。＋Ｚ方向は、照明デバイス１が光を出射する方向である。－Ｚ方向は、照明デバイス１が光を出射する方向と逆方向である。Ｙ軸は、Ｚ軸に直交する軸である。＋Ｙ方向は、図１に示す支持体３０の上面から上方に向かう方向である。－Ｙ方向は、図１に示す支持体３０の上面から下方に向かう方向である。Ｘ軸は、Ｚ軸及びＹ軸と直交する軸である。＋Ｘ方向は、後述される蛍光体１１の第１側面Ｓ５から第２側面Ｓ６に向かう方向である。－Ｘ方向は、蛍光体１１の第２側面Ｓ６から第１側面Ｓ５に向かう方向である。
【００１０】
集光体１０は、所定の波長の光を＋Ｚ方向に出射する。集光体１０は、発光ユニット２０から出射された出射光を集光する。集光体１０は、出射光を所定の波長の変換光に変換する。集光体１０は、変換光を所定の波長の光として光軸ＡＸに沿って出射する。
（【００１１】以降は省略されています）
