公開番号2025128549
公報種別公開特許公報(A)
公開日2025-09-03
出願番号2024025270
出願日2024-02-22
発明の名称環状装身具
出願人ポリマーギヤ株式会社
代理人弁理士法人みのり特許事務所
主分類A44C 25/00 20060101AFI20250827BHJP(小間物;貴金属宝石類)
要約【課題】脱着が容易で、壊れにくく、低コストで製造できる環状装身具を提供する。

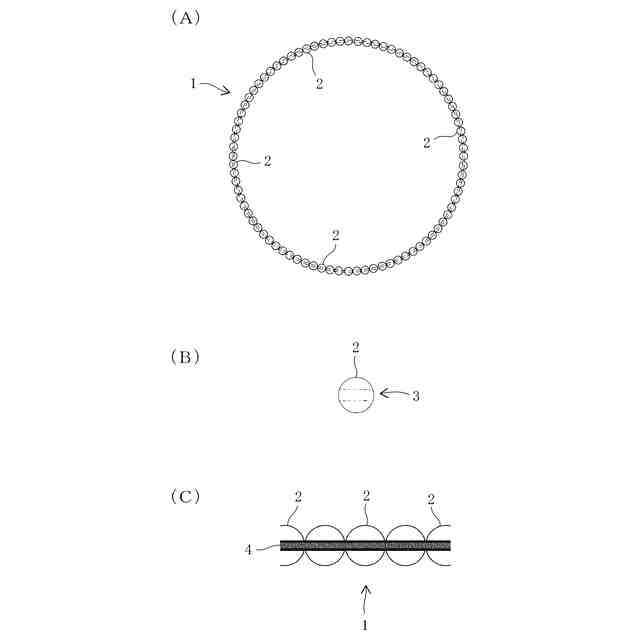

【解決手段】環状装身具1は、それぞれ直径方向の貫通穴3を有する複数個のビーズ玉2と、複数個のビーズ玉のそれぞれの貫通穴に挿通されるとともに、両端が結合して環状をなす密着コイルバネ4とを備える。密着コイルバネの結合部は、密着コイルバネの両端が、互いに軸を一致させ、かつ軸方向に一巻き毎に交互に重なり合うように嵌め合わされた状態で、接着剤によって固着されたものからなる。複数個のビーズ玉が密着コイルバネに沿って隙間なく環状に配列されている。
【選択図】図1
特許請求の範囲【請求項１】
それぞれ直径方向の貫通穴を有する複数個のビーズ玉と、
前記複数個のビーズ玉のそれぞれの前記貫通穴に挿通されるとともに、両端が結合して環状をなす密着コイルバネと、を備え、
前記密着コイルバネの両端の結合部は、前記密着コイルバネの前記両端が、互いに軸を一致させ、かつ軸方向に一巻き毎に交互に重なり合うように嵌め合わされた状態で、接着剤によって固着されたものからなり、
前記複数個のビーズ玉が前記密着コイルバネに沿って隙間なく前記環状に配列されたものであることを特徴とする環状装身具。
続きを表示（約 380 文字）【請求項２】
前記密着コイルバネは、前記両端の前記結合部を形成する長さにわたって、前記密着コイルバネの本体のピッチの２倍のピッチを有していることを特徴とする請求項１に記載の環状装身具。
【請求項３】

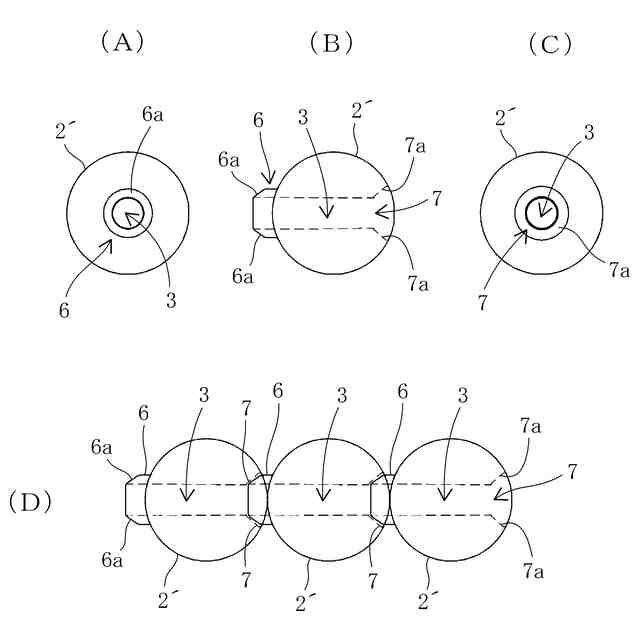

前記複数個のビーズ玉はそれぞれ、前記貫通穴の一端開口の周縁から前記貫通穴の軸方向にのびる筒状凸部と、前記貫通穴の他端開口の周縁に形成された、前記筒状凸部を受ける凹部とを有し、２つの前記ビーズ玉の前記筒状凸部と前記凹部が嵌合した状態で、前記２つのビーズ玉は互いに接触するようになっていることを特徴とする請求項１または請求項２に記載の環状装身具。
【請求項４】
前記筒状凸部の先端面が先細り状の斜面を形成し、前記凹部の底面が前記筒状凸部の前記先端面に対応する斜面を形成していることを特徴とする請求項３に記載の環状装身具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ネックレスおよびブレスレット等の環状装身具に関するものである。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
環状装身具、特に、ネックレスは、一般に、それぞれ径方向の貫通穴を有する複数個の装飾用の玉（宝石やビーズ玉等）と、各玉の貫通穴に挿通されるとともに、両端が結合されて環状をなす金属チェーンまたは通し紐とからなっている。
【０００３】
この場合、デザイン上、金属チェーンおよび通し紐の全長はユーザーの頭の外周よりも短くなっており、そのため、金属チェーンおよび通し紐の両端には、通常、ユーザーの手指によって結合および分離可能な一対の連結金具が取り付けられ、環状装身具の使用のたびに、一対の連結金具の結合および分離がなされる。
【０００４】
ところが、一対の連結金具は非常に小さいので、ネックレスの脱着時にユーザーによる操作性が悪くて手間がかかり、また、一対の連結具は構造的に脆弱であり、ネックレスの繰り返し使用によってしばしば壊れてしまうという問題があった。
【０００５】
加えて、連結金具自体のコストおよびその取付けの労賃等の製造コストがかかり、普段使いができる安価なネックレスが提供できないという問題もあった。
【０００６】
そのため、例えば、それぞれ径方向の貫通穴を有する複数個の装飾用の玉と、各玉の貫通穴に挿通されるとともに、両端が連結されて環状をなす密着コイルバネとからなる環状装身具が提案されている（例えば、特許文献１参照）。
【０００７】
この環状装身具においては、密着コイルバネの一端側が密着コイルバネの本体と同じ内外径に形成される一方、密着コイルバネの他端側が一端側よりも小さい内外径に形成されていて、当該他端側が当該一端側に差し込まれ、他端側の外周面と一端側の内周面が係合することによって互いに連結されている。
【０００８】
この構成によれば、ユーザーは、環状装身具（密着コイルバネ）を手で引き延ばし、その開口部を広げて自身の頭を通した後、手を離して環状装身具（密着コイルバネ）を自然長に戻すだけで簡単に環状装身具を脱着することができる。
【０００９】
それによって、連結金具が不要となるので、脱着が容易で、安価な環状装身具を提供することができる。
【００１０】
しかしながら、密着コイルバネの大径の端部に小径の端部を差込み係合させ、密着コイルバネを引き延ばしたときに生じる張力によっても両端部が容易に分離しないようにするには、大径の端部の内径と小径の端部の外径がぴったりと合うように高精度の加工を行う必要があり、さらには小径の端部を大径の端部に差し込む作業も簡単ではなく、環状装身具の製造に従来以上に手間がかかり、製造コストが上昇するという問題があった。
【先行技術文献】
【特許文献】
（【００１１】以降は省略されています）
