公開番号2025087079
公報種別公開特許公報(A)
公開日2025-06-10
出願番号2023201470
出願日2023-11-29
発明の名称テープ状ストラップ及びその取付け具
出願人モリト株式会社
代理人個人
主分類A44B 99/00 20100101AFI20250603BHJP(小間物;貴金属宝石類)
要約【課題】リベット及びそのカシメ加工や、その他の接着/固定工程を必要とせず、テープ状ストラップをボード状部材に対し簡単に取付け、取り外しすることができ、テープ状ストラップ及び取付け具の容易な交換を可能とし、かつボード状部材を傷つけることのないテープ状ストラップ及びその取付け具を提供する。

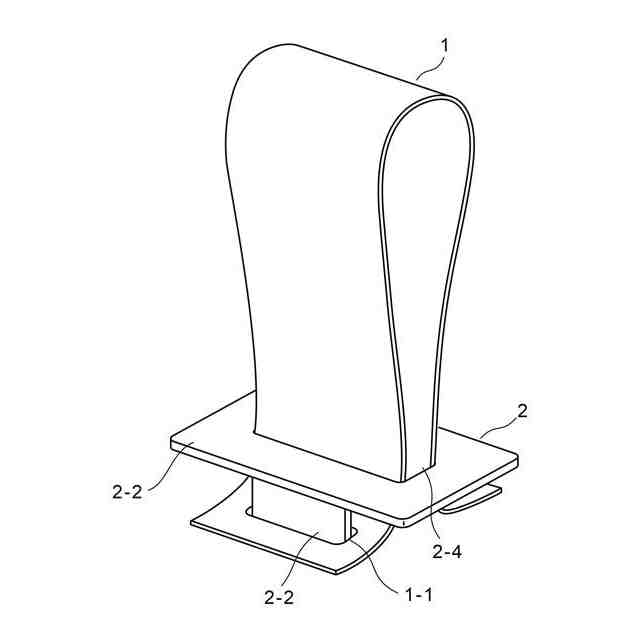

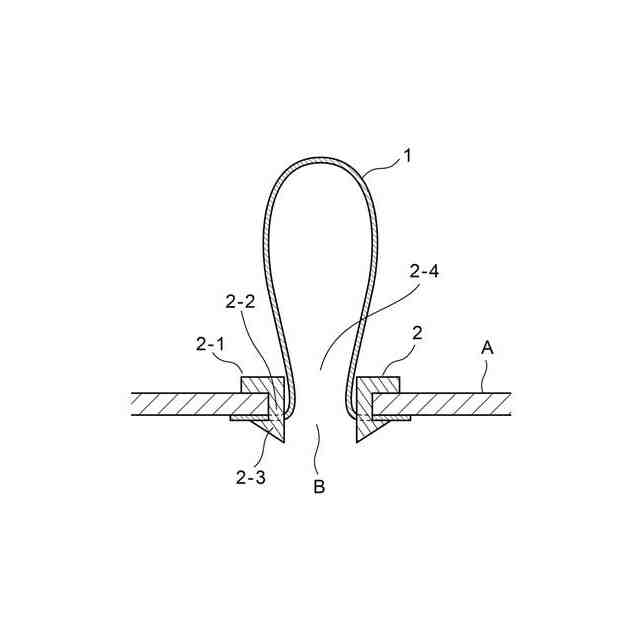

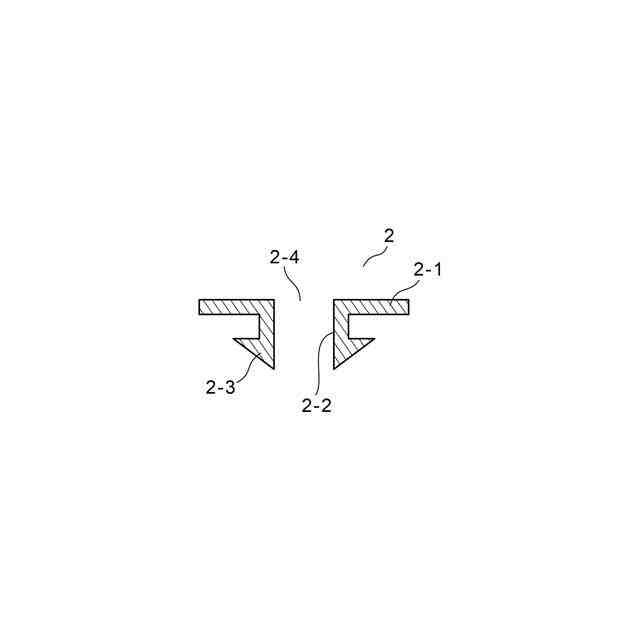

【解決手段】テープ状ストラップ1の長さ方向両端側にはそれぞれ1つの開口が形成され、取付け具2はボード状部材Aの表面と面接触する鍔部2-1と、ボード状部材に設けた少なくとも一つの挿入固定孔Bに挿入されるとともにテープ状ストラップの開口に挿入される少なくとも2本のストラップ掛け部2-2と、ストラップ掛け部の先端に設けられボード状部材の裏面に直接係止する又はボード状部材の裏面に設置する裏座に係止する係止部2-3と、テープ状ストラップが挿入されるストラップ挿入孔2-4と、を備える。
【選択図】図3
特許請求の範囲【請求項１】
ボード状部材に取り付けるテープ状ストラップ及びその取付け具であって、

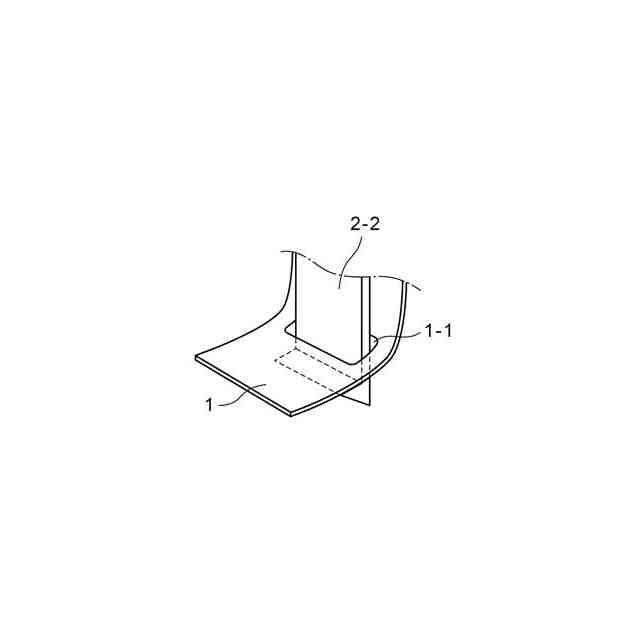

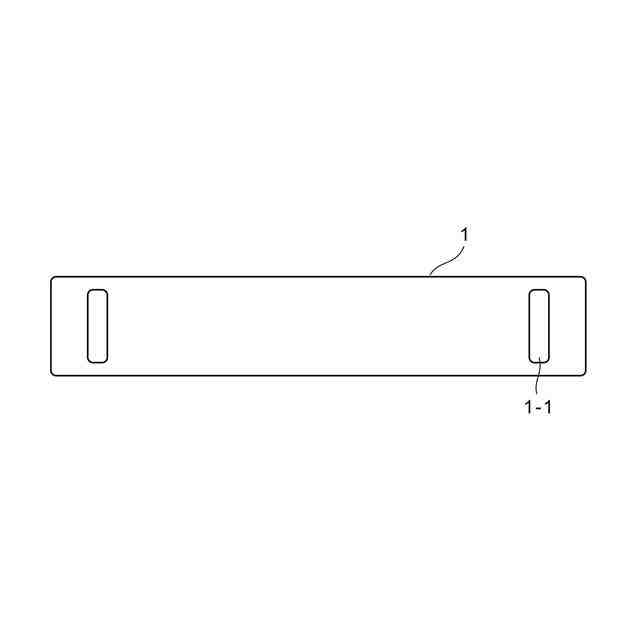

前記テープ状ストラップの長さ方向両端側には、それぞれ１つの開口が形成され、
前記取付け具は、

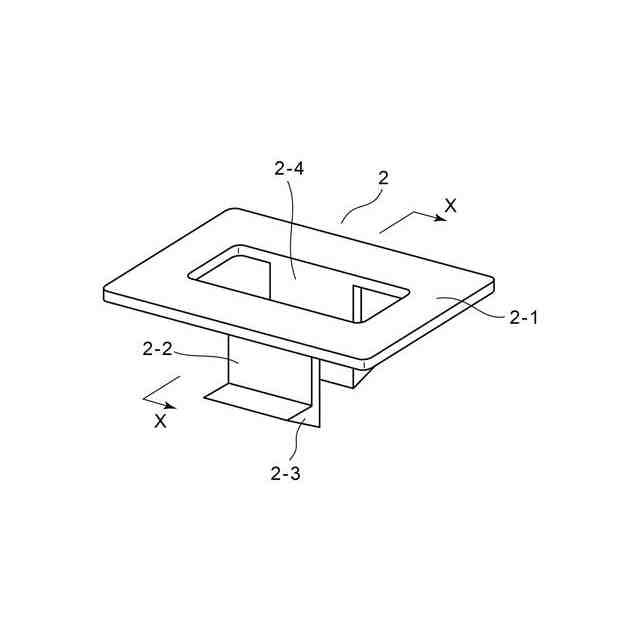

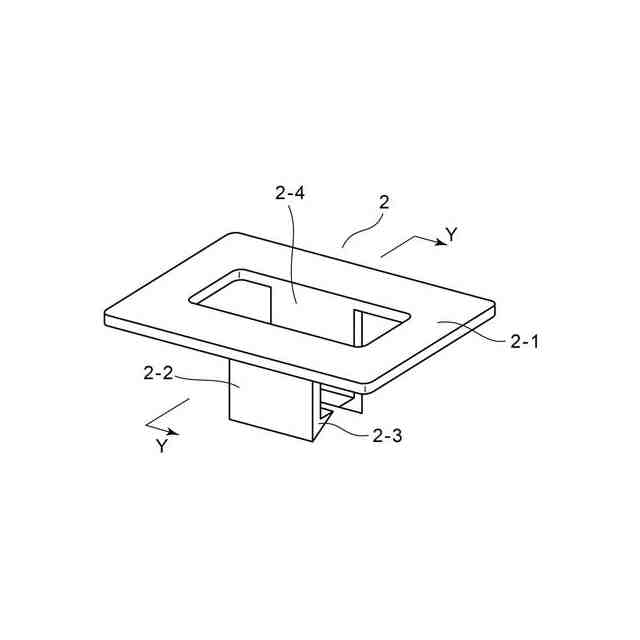

前記ボード状部材の表面と面接触する鍔部と、
前記ボード状部材に設けた少なくとも一つの挿入固定孔に挿入されるとともに、前記テープ状ストラップの前記開口に挿入される少なくとも２本のストラップ掛け部と、

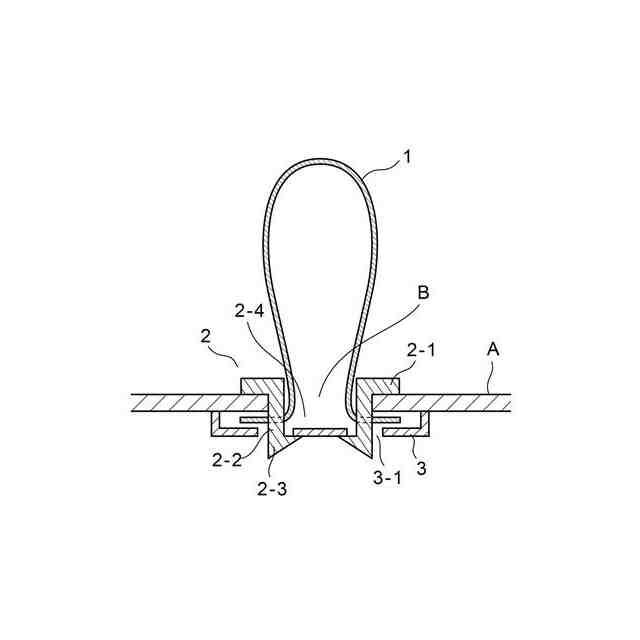

前記ストラップ掛け部の先端に設けられ、前記ボード状部材の裏面に直接係止する、又は前記ボード状部材の裏面に設置する裏座に係止する係止部と、
前記テープ状ストラップが挿入されるストラップ挿入孔と、を備える、
ことを特徴とするテープ状ストラップ及びその取付け具。
続きを表示（約 670 文字）【請求項２】
前記取付け具の前記鍔部、前記ストラップ掛け部、前記係止部は、樹脂により一体成形されている、
ことを特徴とする請求項１に記載のテープ状ストラップ及びその取付け具。
【請求項３】

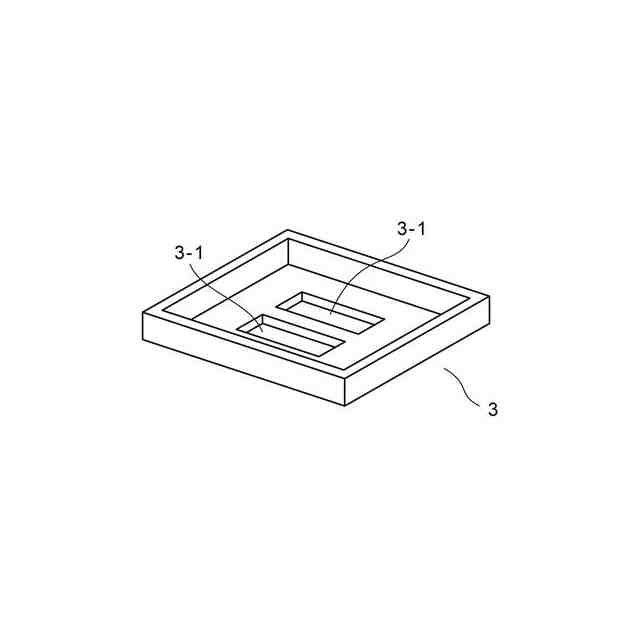

係止部は、前記ボード状部材の裏面又は前記裏座に係止する爪状からなり、前記裏座には、前記係止部が挿入される係止部挿入孔を有する、
ことを特徴とする請求項１又は２に記載のテープ状ストラップ及びその取付け具。
【請求項４】
前記係止部は、前記ボード状部材の裏面に直接固定する場合、互いに離反する方向に弾性付勢され、前記ボード状部材の裏面に設置する前記裏座に固定する場合、互いに接近する方向又は離反する方向に弾性付勢されている、
ことを特徴とする請求項１又は２に記載のテープ状ストラップ及びその取付け具。
【請求項５】
前記ボード状部材の裏面と前記係止部との間、又は前記ボード状部材の裏面と前記裏座との間には、距離調整のためのスペーサを１つ又は複数個含む、
ことを特徴とする請求項１又は２に記載のテープ状ストラップ及びその取付け具。
【請求項６】
前記スペーサは弾力性を有するクッション材である、
ことを特徴とする請求項５に記載のテープ状ストラップ及びその取付け具。
【請求項７】
前記鍔部は、平面視において、長方形、角丸長方形、楕円形、円形である、
ことを特徴とする請求項１又は２に記載のテープ状ストラップ及びその取付け具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ボード状部材に取り付けるテープ状ストラップ及びその取付け具に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
ボード状部材、例えばワゴン型自動車の車内後部には、荷物を収納するための凹部空間が設けられ、当該凹部空間を覆う蓋としてボード状部材が用いられており、このボード状部材からなる蓋を使用者が容易に開け閉めできるよう、蓋の一端にテープ状のストラップが固定されている。このテープ状ストラップは、使用者が指を引っ掛けて蓋を上げ下げできるよう、蓋の表面にループ状となって突出している。
【０００３】
図１３は、従来のテープ状ストラップの固定方法を示すものであり、テープ状ストラップの両端をボード状部材に設けたストラップ挿入孔に表面から裏面に向けて挿入した後（逆方向の挿入でも可）、リベット等を用いてボード状部材の裏面に両端を固定するようになっている。
【０００４】
上記したテープ状ストラップの取付け方法によれば、テープ状ストラップの両端をボード状部材の裏面にリベットで固定するため、当該リベットのカシメ加工を必要とし、またカシメる際の力によってボード状部材を傷つけたり、場合によってはボード部材が破損してしまう可能性もある。
【０００５】
また、テープ状ストラップは接着剤や縫製によってもボード状部材の裏面に固定可能であるが、これらの場合も、接着剤の塗布、乾燥工程、縫製工程等を必要とする。
【０００６】
また、テープ状ストラップが経年劣化や何らかの原因で破損した場合、その交換作業は容易ではない。
【０００７】
さらに、テープ状ストラップの端部が露出した状態となるため、外観（見た目）も悪い、と言った課題がある。
【先行技術文献】
【特許文献】
【０００８】
特開平８－８０２０４号公報
特開２００９－２８５２９８号公報
特開２００７－３２５６１９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００９】
本発明は、リベット及びそのカシメ加工や、その他の接着／固定工程を必要とせず、テープ状ストラップをボード状部材に対し簡単に取付け、取り外しすることができ、テープ状ストラップ及び取付け具の容易な交換を可能とし、かつボード状部材を傷つけることのないテープ状ストラップ及びその取付け具を提供することを目的とする。
【発明の概要】
発明の内容
【００１０】
上記目的を達成するため、本発明に係るテープ状ストラップ及びその取付け具は、ボード状部材に取り付けるテープ状ストラップ及びその取付け具であって、前記テープ状ストラップの長さ方向両端側には、それぞれ１つの開口が形成され、前記取付け具は、前記ボード状部材の表面と面接触する鍔部と、前記ボード状部材に設けた少なくとも一つの挿入固定孔に挿入されるとともに、前記テープ状ストラップの前記開口に挿入される少なくとも２本のストラップ掛け部と、前記ストラップ掛け部の先端に設けられ、前記ボード状部材の裏面に直接係止する、又は前記ボード状部材の裏面に設置する裏座に係止する係止部と、前記テープ状ストラップが挿入されるストラップ挿入孔と、を備える、ことを特徴とする。
（【００１１】以降は省略されています）
