公開番号2025008667
公報種別公開特許公報(A)
公開日2025-01-20
出願番号2023111020
出願日2023-07-05
発明の名称イヤリング
出願人株式会社セベル・ピコ
代理人
主分類A44C 7/00 20060101AFI20250109BHJP(小間物;貴金属宝石類)
要約【課題】
強度や意匠性を向上させる構造を備えるイヤリングを提供する。
【解決手段】
第1部材(110)の先端に挟持部(111)を有し、第2部材(120)の先端に挟持部(121)を有し、前記第1部材(110)の基端に連結部(112)を有し、前記第2部材(120)の基端に連結部(122)を有し、前記挟持部(111)と前記挟持部(121)は対向して使用者の耳を挟持するイヤリングにおいて、前記第1部材(110)の内側に第1凹部(114)が形成され、前記第2部材(120)の内側に第2凹部(124)が形成されており、第1嵌入部材(130)が前記第1凹部(114)に嵌入されている。

【選択図】図1

特許請求の範囲【請求項１】
第１部材（１１０）の先端に挟持部（１１１）を有し、
第２部材（１２０）の先端に挟持部（１２１）を有し、
前記第１部材（１１０）の基端に連結部（１１２）を有し、
前記第２部材（１２０）の基端に連結部（１２２）を有し、
各々の連結部は、軸着または枢着により、回動可能に連結され、
前記挟持部（１１１）と前記挟持部（１２１）は対向して使用者の耳を挟持するイヤリングにおいて、

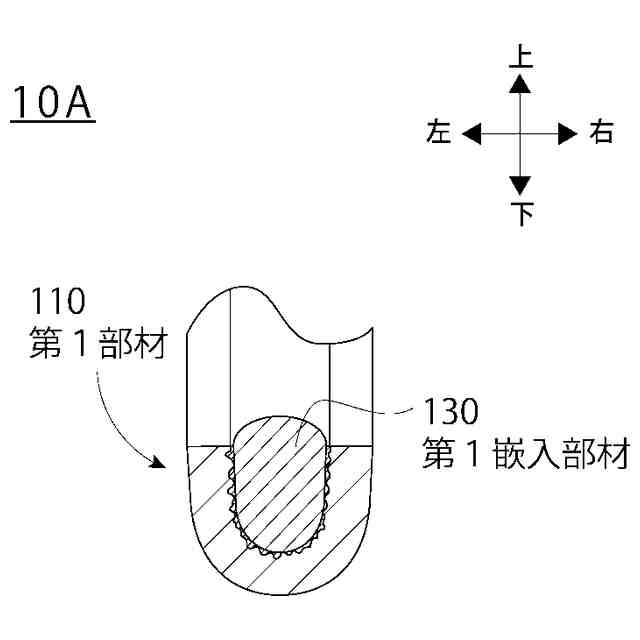

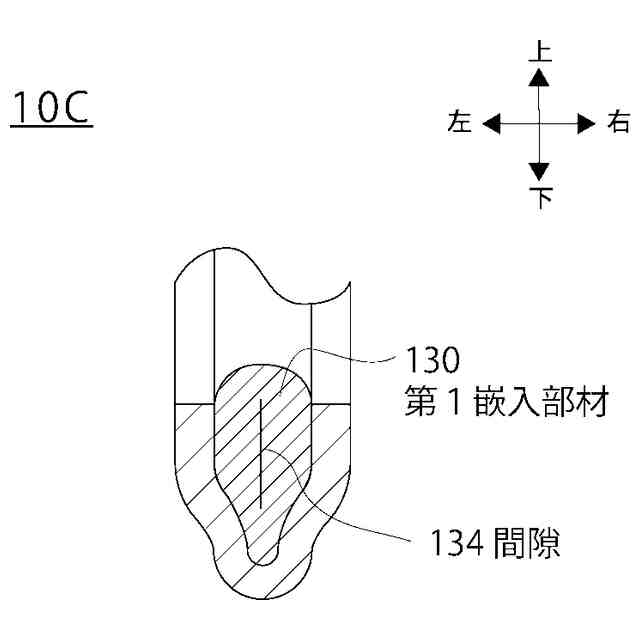

前記第１部材（１１０）の内側に第１凹部（１１４）が形成され、
前記第２部材（１２０）の内側に第２凹部（１２４）が形成されており、
第１嵌入部材（１３０）が前記第１凹部（１１４）に嵌入されている状態、
または第２嵌入部材（１４０）が前記第２凹部（１２４）に嵌入されている状態のうち、
少なくとも一方の状態であることを特徴とするイヤリング。
続きを表示（約 840 文字）【請求項２】
請求項１に記載のイヤリングにおいて、

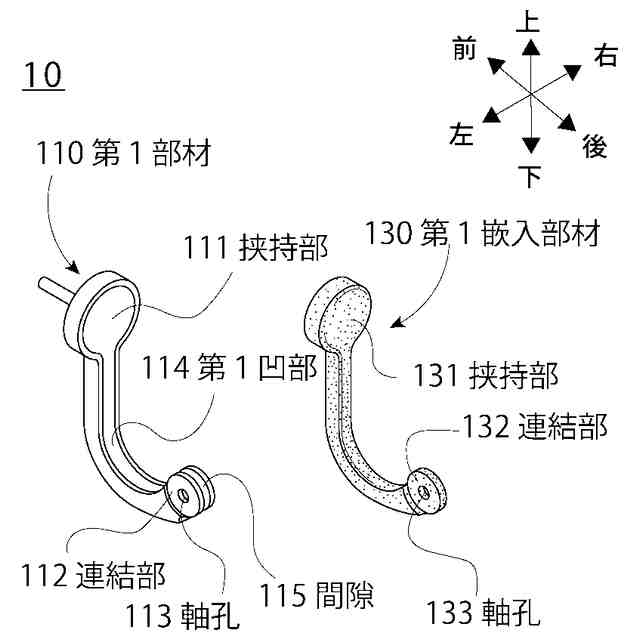

前記第１部材（１１０）は、一対の連結部（１１２）を有し、
各々の前記連結部（１１２）の間に、
間隙（１１５）が形成されていることを特徴とするイヤリング。
【請求項３】
請求項２に記載のイヤリングにおいて、
前記第１嵌入部材（１３０）の連結部（１３２）が、
前記間隙（１１５）に配置されていることを特徴とするイヤリング。
【請求項４】
請求項２または３に記載のイヤリングにおいて、
前記間隙（１１５）の短手方向の大きさは０.２mm以下であることを特徴とするイヤリング。
【請求項５】
請求項１乃至４のいずれか一項に記載のイヤリングにおいて、

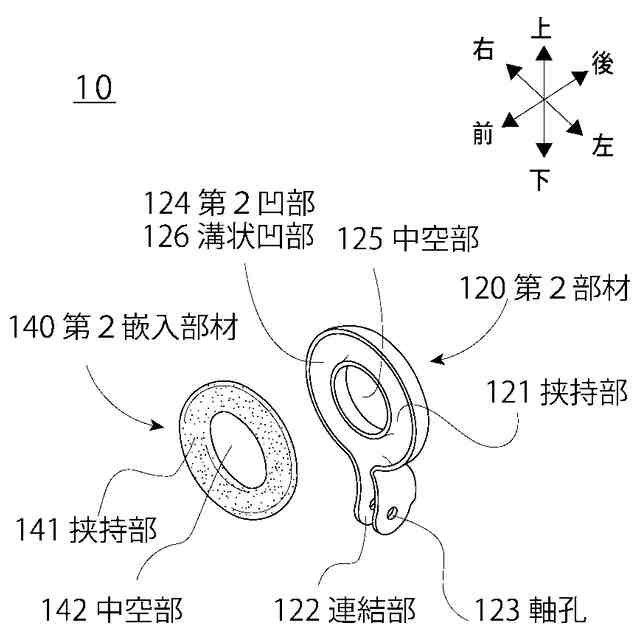

前記第２部材（１２０）の前記挟持部（１２１）に中空部（１２５）を有しており、
当該中空部（１２５）の外周に溝状凹部（１２６）が形成され、
前記溝状凹部（１２６）に第２嵌入部材（１４０）が嵌入されていることを特徴とするイヤリング。
【請求項６】
請求項１乃至５のいずれか一項に記載のイヤリングにおいて、
前記第１嵌入部材（１３０）または第２嵌入部材（１４０）のうちのに少なくとも一方には、

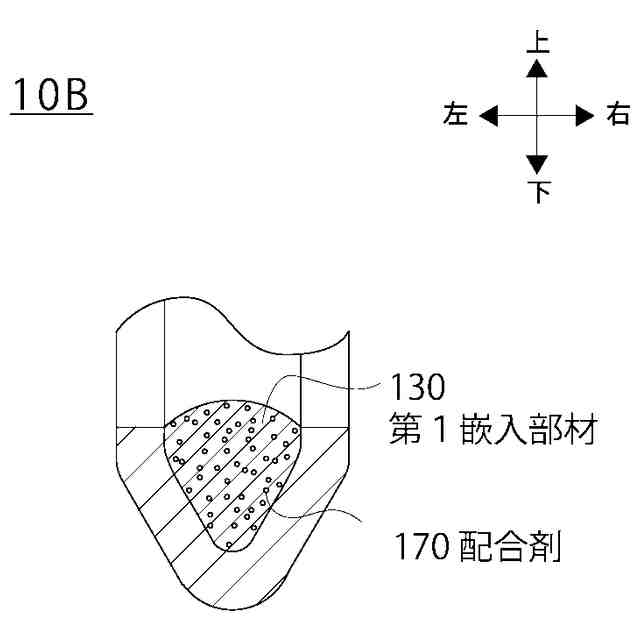

配合剤（１７０）が含有されていることを特徴とするイヤリング。
【請求項７】
請求項１乃至６のいずれか一項に記載のイヤリングにおいて、
前記第１部材（１１０）の断面が、Ｕ字形状またはＶ字形状であることを特徴とするイヤリング。
【請求項８】
請求項１乃至７のいずれか一項に記載のイヤリングにおいて、
前記第１部材（１１０）の前記連結部（１１２）と、
前記第２部材（１２０）の前記連結部（１２２）との間に
摩擦抵抗部材（１６０）が配設されていることを特徴とするイヤリング。

発明の詳細な説明【技術分野】
【０００１】
本発明は、耳たぶを挟持して装着する回動式イヤリングに関するものである。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
イヤリングを構成する部材の素材には、挟持する際の圧力による変形が起こりにくい中実材を利用することが一般的である。しかし、中実材を利用した場合には貴金属を多く使用するのでコストが割高となってしまう。
【０００３】
そこで、このコストを抑えるために、銅・洋白・真鍮等の安価な素材を下地にして、貴金属メッキを施す手法や、金を薄く貼り付けて表面的な輝きを向上させる手法（金張り）や、貴金属をできる限り薄くさせる成形手法（エレクトロフォーミング）などが存在している。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
貴金属メッキは、部分的に薄くなったり、剥がれたりすることもあり、経年劣化を抑えることが難しい。また、金張りは、加工に要する労力が大きくなり大量生産には不向きである。さらに、エレクトロフォーミングは、電気分解により電着するため、一定の厚みで成形することが難しく、強度的にも難があった。
【課題を解決するための手段】
【０００５】
上記のような課題を解決するために本発明のイヤリングは、第１部材１１０の先端に挟持部１１１を有し、第２部材１２０の先端に第２挟持部１２１を有し、前記第１部材１１０の基端に連結部１１２を有し、前記第２部材１２０の基端に連結部１２２を有し、各々の連結部は回動可能に連結され、前記挟持部１１１と前記第２挟持部１２１は対向して使用者の耳を挟持するイヤリングにおいて、前記第１部材１１０の内側面に第１凹部１１４が形成され、前記第２部材１２０の内側面に第２凹部１２４が形成されており、前記第１凹部１１４または前記第２凹部１２４の少なくとも一方に嵌入部材１００が嵌入されている。
【発明の効果】
【０００６】
第１部材１１０または第２部材１２０の内側に嵌入部材を設けることで、イヤリングの強度・耐久性を向上させることが出来る。また、意匠性を向上させることも可能である。
【発明を実施するための形態】
【０００７】
各実施例やその変形例の説明において、同種の部材については誤解が生じない限り同じ符号を用いて説明する。また、同じような構成や形状である場合には、適宜、重複した箇所の説明を省き、相違点を中心に説明をしてゆく。
【０００８】
本発明の各実施例の各々の部材における「内側」とは、イヤリングの中心部に近くなる側を指し、反対に「外側」とは、イヤリングの中心部から遠くなる側を指す。また、本発明における「上・下・左・右・前・後」（斜視図の場合）、「上・下・左・右」または「上・下・前・後」（２次元図の場合）を、図中に矢印を付けて示す。
【０００９】
［第１実施例］

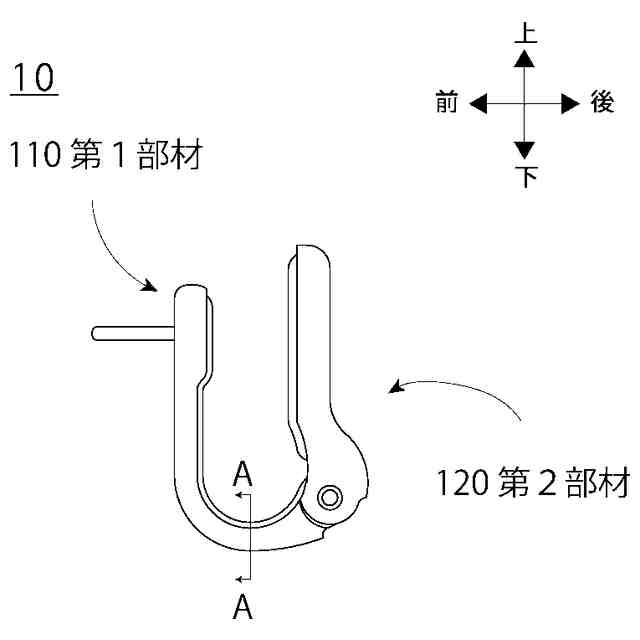

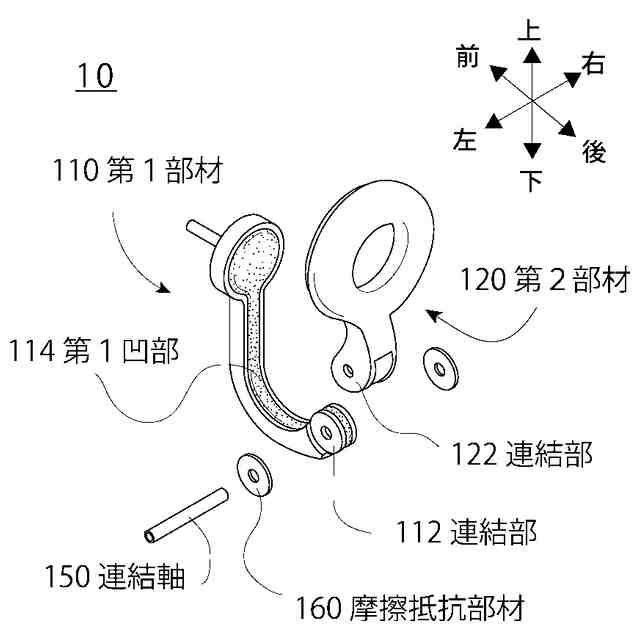

本発明の第１実施例に係わるイヤリング１０は、第１部材１１０と、第２部材１２０と、第１嵌入部材１３０と、第２嵌入部材１４０と、連結軸１５０と、摩擦抵抗部材１６０を備えており、連結軸１５０によって、第１部材１１０と第２部材１２０が相互に回動可能に連結されている。
【００１０】
［第１部材１１０］

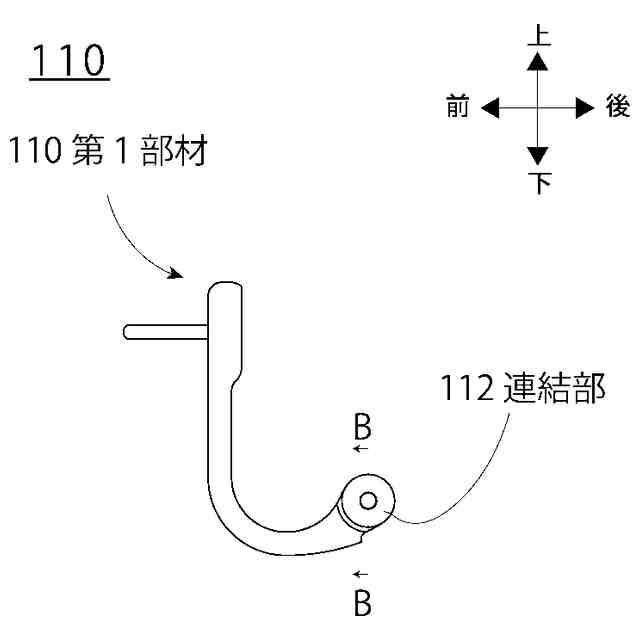

第１部材１１０の先端において、使用者の耳たぶを挟持する挟持部１１１が設けられており、耳たぶを挟持する第１挟持部１１１と、当該耳たぶの反対側を挟持する第２挟持部１２１は、対向して配置されている。また、第１部材１１０の基端には略円形の連結部１１２があり、この連結部１１２の略中央に軸孔１１３が形成されている。
（【００１１】以降は省略されています）
