公開番号2025058495
公報種別公開特許公報(A)
公開日2025-04-09
出願番号2023168469
出願日2023-09-28
発明の名称バックル
出願人YKK株式会社
代理人弁理士法人樹之下知的財産事務所
主分類A44B 11/25 20060101AFI20250402BHJP(小間物;貴金属宝石類)
要約【課題】操作コードにより解除操作可能であって、かつ、強度を向上可能なバックルを提供する。

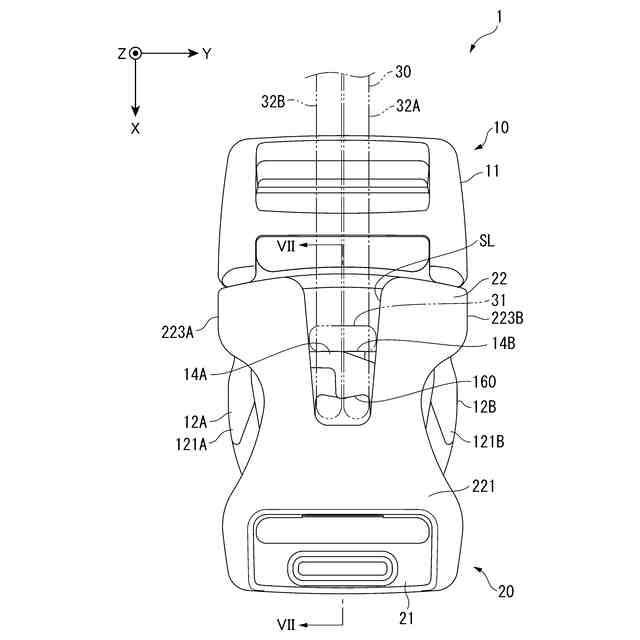

【解決手段】バックル1は、プラグ10と、プラグ10が差し込まれるソケット20と、を備え、プラグ10は、被着体を取付可能な基部11と、基部11からプラグ10の+X方向に突出し、かつ、Y方向に対向する脚部121A,121Bと、脚部121A,121Bに対してソケット20に係合可能に設けられ、脚部121A,121BのY方向の弾性変形と共にソケット20から解除可能である係合部13A,13Bと、脚部121Aと脚部121Bとの間に配置され、操作コード30がそれぞれ掛けられるコード掛部14A,14Bと、脚部121Aとコード掛部14Aとの間を連結する連結部15Aと、脚部121Bとコード掛部14Bとの間を連結する連結部15Bと、を備え、コード掛部14Aおよびコード掛部14Bは、Z方向に互いに異なる位置に配置されている。

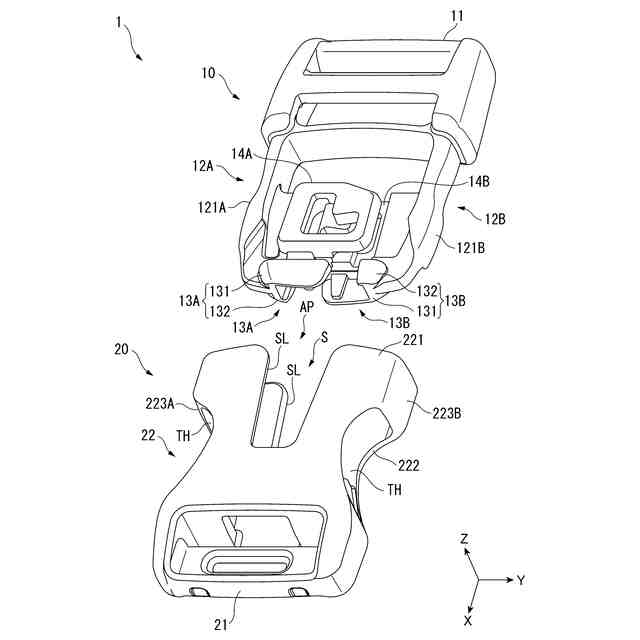

【選択図】図1
特許請求の範囲【請求項１】

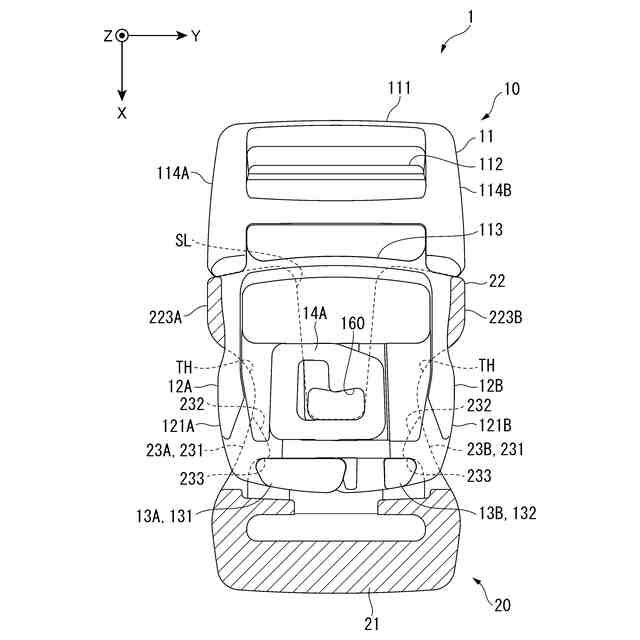

プラグ（１０）と、前記プラグ（１０）が差し込まれるソケット（２０）と、を備え、

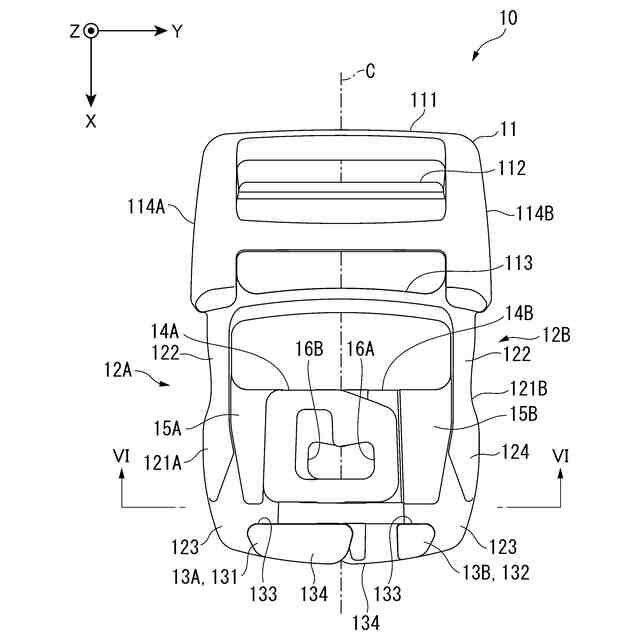

前記プラグ（１０）は、
被着体を取付可能な基部（１１）と、
前記基部（１１）から前記プラグ（１０）の差込方向に突出し、かつ、前記差込方向に直交する幅方向に対向する第１脚部（１２１Ａ）および第２脚部（１２１Ｂ）と、

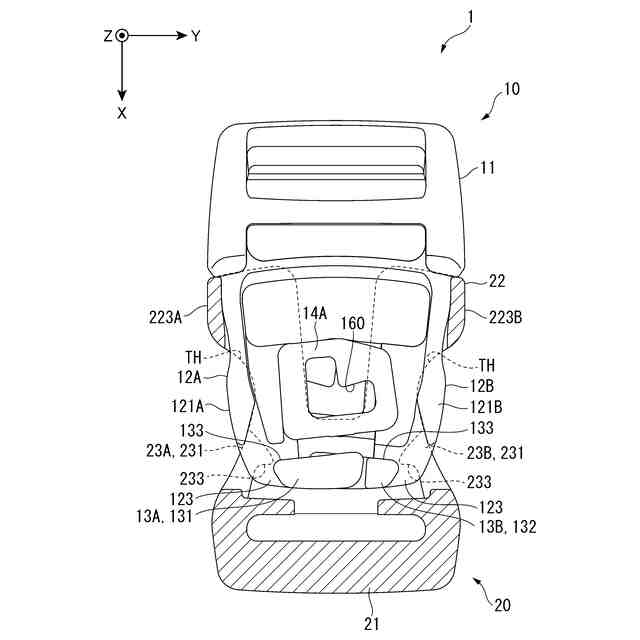

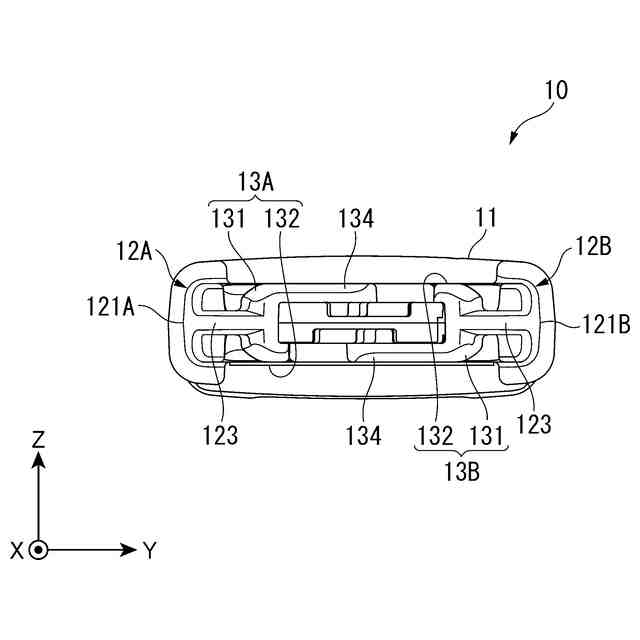

前記第１脚部（１２１Ａ）に対して前記ソケット（２０）に係合可能に設けられ、前記第１脚部（１２１Ａ）の前記幅方向の弾性変形と共に前記ソケット（２０）から解除可能である第１係合部（１３Ａ，１３Ｃ）と、
前記第２脚部（１２１Ｂ）に対して前記ソケット（２０）に係合可能に設けられ、前記第２脚部（１２１Ｂ）の前記幅方向の弾性変形と共に前記ソケット（２０）から解除可能である第２係合部（１３Ｂ，１３Ｄ）と、
前記第１脚部（１２１Ａ）と前記第２脚部（１２１Ｂ）との間に配置され、操作コード（３０）がそれぞれ掛けられる第１コード掛部（１４Ａ）および第２コード掛部（１４Ｂ）と、
前記第１脚部（１２１Ａ）と前記第１コード掛部（１４Ａ）との間を連結する第１連結部（１５Ａ）と、
前記第２脚部（１２１Ｂ）と前記第２コード掛部（１４Ｂ）との間を連結する第２連結部（１５Ｂ）と、を備え、

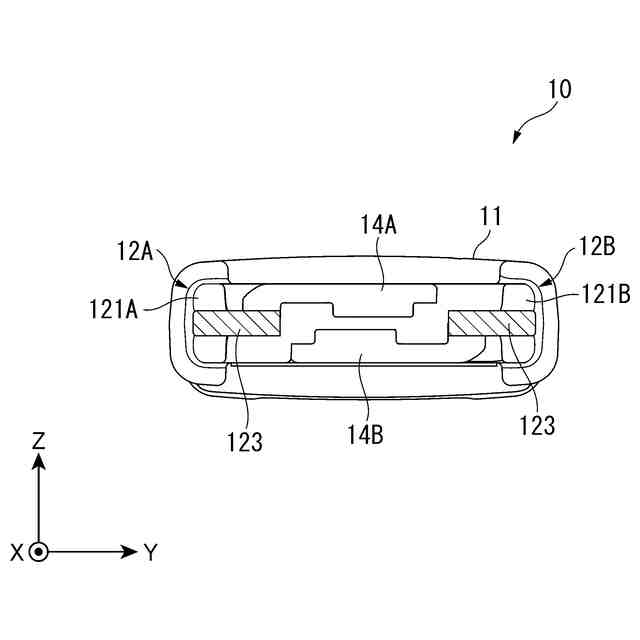

前記第１コード掛部（１４Ａ）および前記第２コード掛部（１４Ｂ）は、前記差込方向および前記幅方向のそれぞれに直交する厚み方向に互いに異なる位置に配置されている、バックル。
続きを表示（約 1,200 文字）【請求項２】
前記第１コード掛部（１４Ａ）は、前記第１連結部（１５Ａ）から前記幅方向または前記差込方向に突出しており、
前記第２コード掛部（１４Ｂ）は、前記第２連結部（１５Ｂ）から前記幅方向または前記差込方向に突出している、請求項１に記載のバックル。
【請求項３】
前記第１コード掛部（１４Ａ）および前記第２コード掛部（１４Ｂ）は、前記厚み方向にそれぞれ貫通し、かつ、前記厚み方向に互いに少なくとも部分的に重なるように配置される貫通孔（１６Ａ，１６Ｂ）を有する、請求項１に記載のバックル。
【請求項４】

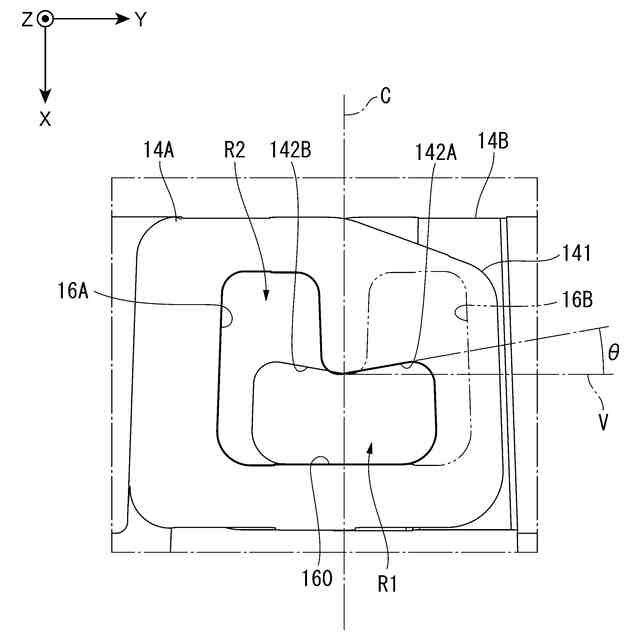

前記第１コード掛部（１４Ａ）および前記第２コード掛部（１４Ｂ）は、前記貫通孔（１６Ａ，１６Ｂ）が前記厚み方向に互いに重なる領域に対して、前記差込方向に面するコード当接縁部（１４２Ａ，１４２Ｂ）を有する、請求項３に記載のバックル。
【請求項５】
前記第１コード掛部（１４Ａ）および前記第２コード掛部（１４Ｂ）の少なくとも一方の前記貫通孔（１６Ａ，１６Ｂ）は、前記第１コード掛部（１４Ａ）および前記第２コード掛部（１４Ｂ）の他方の前記コード当接縁部（１４２Ａ，１４２Ｂ）を前記厚み方向に露出させる、請求項４に記載のバックル。
【請求項６】
前記第１コード掛部（１４Ａ）の前記コード当接縁部（１４２Ａ）は、前記第１脚部（１２１Ａ）から前記幅方向に離間するほど前記差込方向とは反対方向である抜去方向に向かうように前記幅方向に対して傾斜し、
前記第２コード掛部（１４Ｂ）の前記コード当接縁部（１４２Ｂ）は、前記第２脚部（１２１Ｂ）から前記幅方向に離間するほど前記抜去方向に向かうように前記幅方向に対して傾斜している、請求項４に記載のバックル。
【請求項７】
前記第１コード掛部（１４Ａ）の前記コード当接縁部（１４２Ａ）は、前記第１脚部（１２１Ａ）に対して、前記第２コード掛部（１４Ｂ）の前記コード当接縁部（１４２Ｂ）よりも前記幅方向に離間して配置され、
前記第２コード掛部（１４Ｂ）の前記コード当接縁部（１４２Ｂ）は、前記第２脚部（１２１Ｂ）に対して、前記第１コード掛部（１４Ａ）の前記コード当接縁部（１４２Ａ）よりも前記幅方向に離間して配置されている、請求項４に記載のバックル。
【請求項８】

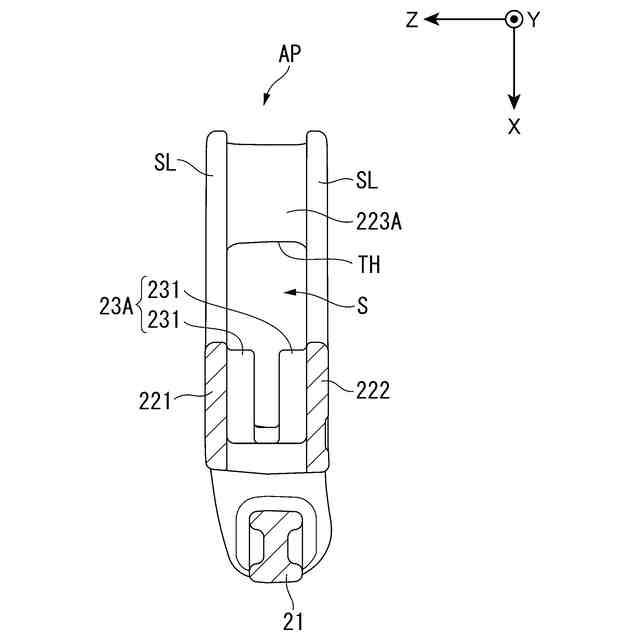

前記ソケット（２０）は、前記プラグ（１０）を収容するケース部（２２）を備え、
前記ケース部（２２）は、
前記プラグ（１０）が差し込まれる開口部（ＡＰ）と、
前記開口部（ＡＰ）から前記差込方向に切り込まれ、かつ、前記貫通孔（１６Ａ，１６Ｂ）を前記ケース部（２２）から前記厚み方向に露出させる１以上のスリット（ＳＬ）と、を有する、請求項４に記載のバックル。

発明の詳細な説明【技術分野】
【０００１】
本発明は、操作コードにより解除操作されるバックルに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、２つの被着体を着脱自在に連結するバックルとして、ソケットと、当該ソケットに差し込まれて係合するプラグとを備えるバックルが知られている。また、このようなバックルの一種として、ソケットとプラグとの係合を解除する操作のために紐状の操作コードを利用できるバックルが存在する（例えば特許文献１参照）。
【０００３】
特許文献１に開示されるバックルにおいて、プラグは、被着体が取り付けられる基部と、基部から突出しかつソケットに係合可能な一対の脚部と、一対の脚部の先端部同士を連結するブリッジ部とを備え、ブリッジ部の中央部には操作コードが掛け回される。操作コードが引っ張られると、ブリッジ部が折り畳まれるように弾性変形し、一対の脚部が互いに近づくように弾性変形する。その結果、一対の脚部とソケットとの間の係合が解除され、プラグがソケットから抜去される。
【先行技術文献】
【特許文献】
【０００４】
米国特許第８５２２４１０号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかし、特許文献１のバックルにおいて、上述の弾性変形を行うブリッジ部の強度を高めることは困難であり、操作コードから加わる力によってブリッジ部が破損し易いという問題がある。
【０００６】
本発明は、操作コードにより解除操作可能であって、かつ、強度を向上可能なバックルを提供することを目的とする。
【課題を解決するための手段】
【０００７】
［１］本発明の一態様に係るバックルは、プラグと、前記プラグが差し込まれるソケットと、を備え、前記プラグは、被着体を取付可能な基部と、前記基部から前記プラグの差込方向に突出し、かつ、前記差込方向に直交する幅方向に対向する第１脚部および第２脚部と、前記第１脚部に対して前記ソケットに係合可能に設けられ、前記第１脚部の前記幅方向の弾性変形と共に前記ソケットから解除可能である第１係合部と、前記第２脚部に対して前記ソケットに係合可能に設けられ、前記第２脚部の前記幅方向の弾性変形と共に前記ソケットから解除可能である第２係合部と、前記第１脚部と前記第２脚部との間に配置され、操作コードがそれぞれ掛けられる第１コード掛部および第２コード掛部と、前記第１脚部と前記第１コード掛部との間を連結する第１連結部と、前記第２脚部と前記第２コード掛部との間を連結する第２連結部と、を備え、前記第１コード掛部および前記第２コード掛部は、前記差込方向および前記幅方向のそれぞれに直交する厚み方向に互いに異なる位置に配置されている。
【０００８】
［２］上記［１］において、前記第１コード掛部は、前記第１連結部から前記幅方向または前記差込方向に突出しており、前記第２コード掛部は、前記第２連結部から前記幅方向または前記差込方向に突出していることが好ましい。
【０００９】
［３］上記［１］または上記［２］において、前記第１コード掛部および前記第２コード掛部は、前記厚み方向にそれぞれ貫通し、かつ、前記厚み方向に互いに少なくとも部分的に重なるように配置される貫通孔有することが好ましい。
【００１０】
［４］上記［３］において、前記第１コード掛部および前記第２コード掛部は、前記貫通孔が前記厚み方向に互いに重なる領域に対して、前記差込方向に面するコード当接縁部を有することが好ましい。
（【００１１】以降は省略されています）
