公開番号2025112970
公報種別公開特許公報(A)
公開日2025-08-01
出願番号2024007558
出願日2024-01-22
発明の名称防塵具、直動機構及び直動装置
出願人YKK株式会社
代理人アクシス国際弁理士法人
主分類F16C 29/08 20060101AFI20250725BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】防塵具内への粉塵の落下量を低減すること。
【解決手段】防塵具(4)は、スライドファスナー(6)及び被着体(5)を含む。直動機構(2)の直動部材(2a)の直動に連動して第1及び第2スライダー(10,20)の間の開口(6o)が変位可能である。第1ファスナーテープ(8m)は、防塵具(4)の内側に第1ファスナーエレメント(9m)が配置されるように防塵具(4)の内側に折られた第1側縁部(82m)を有する。第2ファスナーテープ(8n)は、防塵具(4)の内側に第2ファスナーエレメント(9n)が配置されるように防塵具(4)の内側に折られた第2側縁部(82n)を有する。第1及び第2側縁部(82m,82n)は、第1及び第2ファスナーエレメント(9m,9n)の係合時に隣接して配置されて防塵具(4)の外面に線状の境界線又はスリット(L6)を形成する。

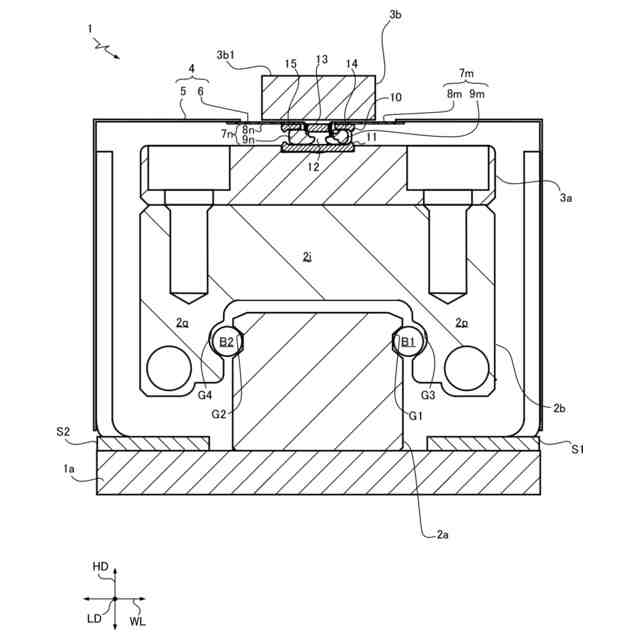

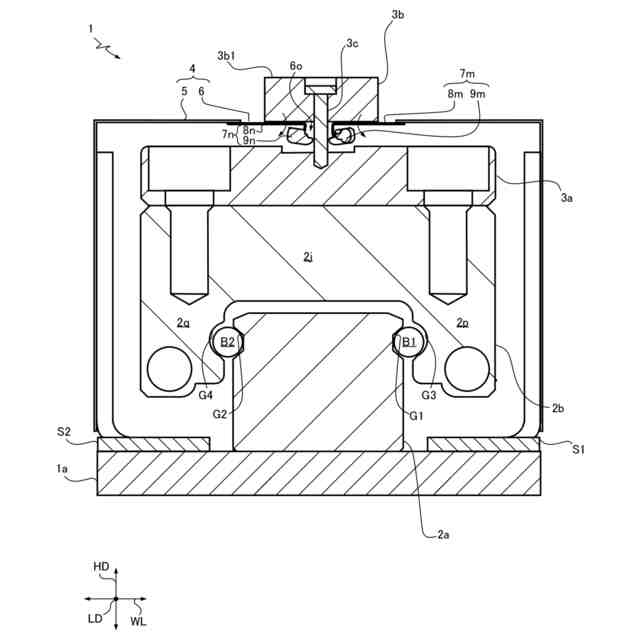

【選択図】図2
特許請求の範囲【請求項１】
直動機構（２）を粉塵から防護する防塵具（４）であって、
少なくとも一つのスライドファスナー（６）と、
前記少なくとも一つのスライドファスナー（６）が取り付けられた被着体（５）を備え、
前記少なくとも一つのスライドファスナー（６）は、
第１ファスナーテープ（８ｍ）及び前記第１ファスナーテープ（８ｍ）に対して取り付けられた複数個の第１ファスナーエレメント（９ｍ）を含む第１ファスナーストリンガー（７ｍ）と、
第２ファスナーテープ（８ｎ）及び前記第２ファスナーテープ（８ｎ）に対して取り付けられた複数個の第２ファスナーエレメント（９ｎ）を含む第２ファスナーストリンガー（７ｎ）と、
前記直動機構（２）の直動部材（２ａ）に対して機械的に連結される第１及び第２スライダー（１０，２０）にして、前記直動機構（２）の直動部材（２ａ）の直動に連動して前記第１及び第２スライダー（１０，２０）の間の開口（６ｏ）が変位可能であるように設けられた第１及び第２スライダー（１０，２０）を含み、
前記第１ファスナーテープ（８ｍ）は、前記防塵具（４）の内側に前記第１ファスナーエレメント（９ｍ）が配置されるように前記防塵具（４）の内側に折られた第１側縁部（８２ｍ）を有し、前記第２ファスナーテープ（８ｎ）は、前記防塵具（４）の内側に前記第２ファスナーエレメント（９ｎ）が配置されるように前記防塵具（４）の内側に折られた第２側縁部（８２ｎ）を有し、
前記第１及び第２側縁部（８２ｍ，８２ｎ）は、前記第１及び第２ファスナーエレメント（９ｍ，９ｎ）の係合時に隣接して配置されて前記防塵具（４）の外面に線状の境界線又はスリット（Ｌ６）を形成する、防塵具。
続きを表示（約 1,200 文字）【請求項２】

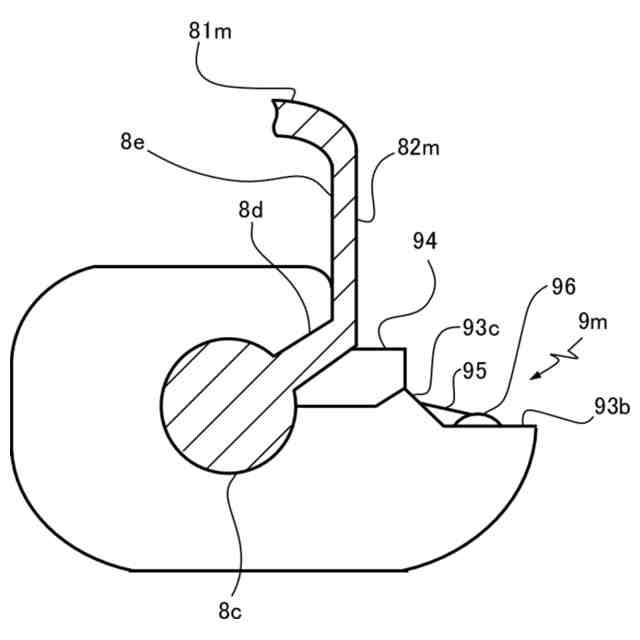

前記第１及び第２ファスナーエレメント（９ｍ，９ｎ）の各ファスナーエレメントが、基部（９１）、首部（９２）、及び頭部（９３）を含む樹脂片である、請求項１に記載の防塵具。
【請求項３】
前記頭部（９３）が、前記基部（９１）に比べて薄厚である、請求項２に記載の防塵具。
【請求項４】
前記第１及び第２ファスナーエレメント（９ｍ，９ｎ）の各ファスナーエレメントが、前記首部（９２）の両側に形成された空洞（ＳＰ１，ＳＰ２）の少なくとも一つを少なくとも部分的に被覆する被覆部（９４）を有する、請求項２に記載の防塵具。
【請求項５】
前記被覆部（９４）は、前記基部（９１）よりも幅広である、請求項４に記載の防塵具。
【請求項６】
前記第１及び第２ファスナーエレメント（９ｍ，９ｎ）の各ファスナーエレメントが、強化材を含有する及び／又は金属めっきされた樹脂片である、請求項１乃至５のいずれか一項に記載の防塵具。
【請求項７】
前記少なくとも一つのスライドファスナー（６）において前記第１及び第２ファスナーエレメント（９ｍ，９ｎ）及び／又は前記第１及び第２スライダー（１０，２０）に対して選択的に潤滑剤が付着している、請求項１乃至５のいずれか一項に記載の防塵具。
【請求項８】

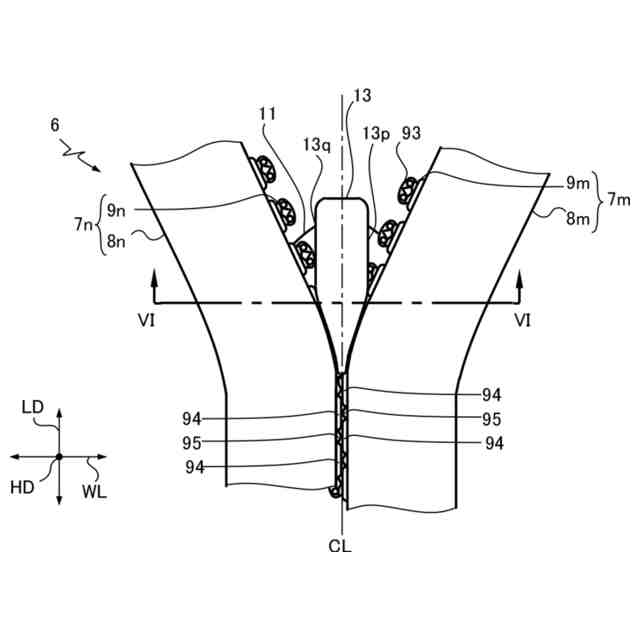

前記第１及び第２スライダー（１０，２０）の各スライダーは、柱部（１２）と、前記柱部（１２）の一端上に設けられると共に、前記第１及び第２ファスナーテープ（８ｍ，８ｎ）の間に挿入される挿入部（１３）を含み、前記挿入部（１３）が、前記柱部（１２）よりも幅狭に形状付けられる、請求項１乃至５のいずれか一項に記載の防塵具。
【請求項９】
前記挿入部（１３）は、前記柱部（１２）の一端に連結した基部（１３ａ）と、前記基部（１３ａ）から先細りに延びるテーパー部（１３ｂ）を含み、前記基部（１３ａ）は、前記第１ファスナーテープ（８ｍ）に対向する第１側面（１３ｐ）と、前記第２ファスナーテープ（８ｎ）に対向する第２側面（１３ｑ）を有し、前記第１側面（１３ｐ）と前記第２側面（１３ｑ）は、前記柱部（１２）の最大幅（Ｗ１２）内に配置される、請求項８に記載の防塵具。
【請求項１０】

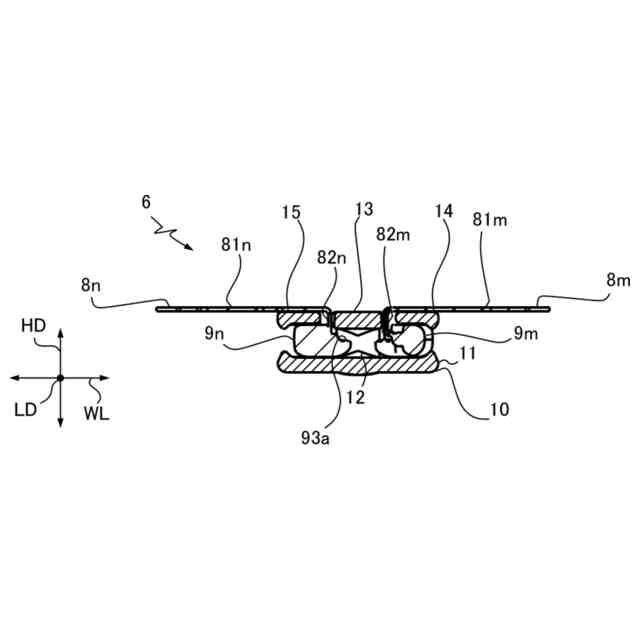

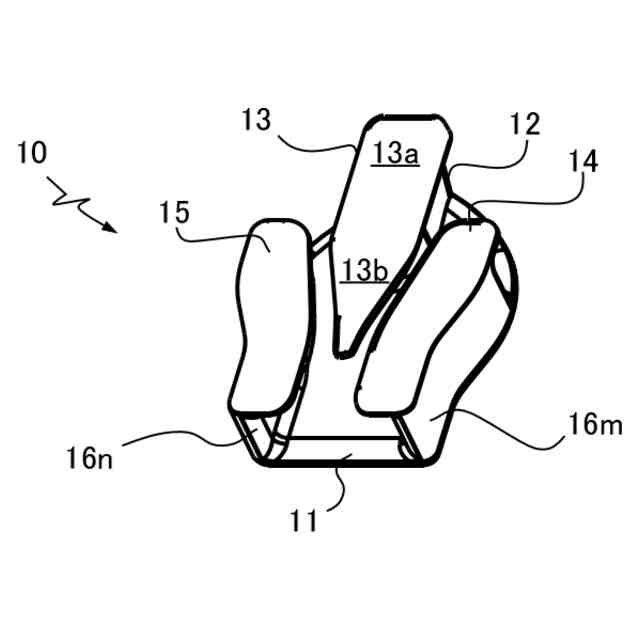

前記第１及び第２スライダー（１０，２０）の各スライダーは、底板（１１）と、前記底板（１１）の幅方向中央に立設された柱部（１２）と、前記底板（１１）の第１側縁部（８２ｍ）に立設された第１側壁（１６ｍ）と、前記底板（１１）の第２側縁部（８２ｎ）に立設された第２側壁（１６ｎ）と、前記柱部（１２）上に設けられると共に、前記第１及び第２ファスナーテープ（８ｍ，８ｎ）の間に挿入される挿入部（１３）と、前記第１側壁（１６ｍ）上に設けられる第１天板（１４）と、前記第２側壁（１６ｎ）上に設けられる第２天板（１５）を含む、請求項１乃至５のいずれか一項に記載の防塵具。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、防塵具、直動機構及び直動装置に関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
特許文献１には、直動機構の防塵及びメンテナンス性向上のためにスライドファスナー付きの筐体を採用することが開示されている。同文献の図３及び図５に図示のようにスライドファスナーの２つのスライダーが、中間プレート（符号３１）と、押さえ部材（符号３０）の間で保持されている。中間プレートは、直動機構においてレール上に実装されたスライダブロックに対して連結される。従って、スライダブロックの直動に連動して２つのスライダーが直動し、２つのスライダーの間の開口を除いて一定の閉鎖性が獲得される。特許文献２には隠しスライドファスナーが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－５４９７４号公報
特許第４６８９４５４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に開示の防塵具の場合、ファスナーエレメントが外部に露出し、ファスナーエレメント上に粉塵（粉じん）が堆積する。ファスナーエレメント上に粉塵が堆積すると、スライドファスナーの開閉時、粉塵が、(例えば、前後又は左右で隣り合うファスナーエレメントの間の隙間、及び／又は、前後で隣り合う２つのスライダーの間の開口を通じて)防塵具内に落下する。また、各ファスナーストリンガーにおいてファスナーエレメントの前後組の間に凹部が形成され、この凹部にも粉塵が堆積し、粉塵落下を促進し、及び／又は、清掃の妨げになる。
【０００５】
上述の非限定の一例の説明から分かるように、本願発明者は、防塵具のスライドファスナーのファスナーエレメント上の粉塵の堆積が、防塵具内への粉塵の落下量の増加要因になっている可能性があることを新たに見出した。
【課題を解決するための手段】
【０００６】
本開示の一態様に係る防塵具は、直動機構を粉塵から防護する防塵具であって、少なくとも一つのスライドファスナーと、少なくとも一つのスライドファスナーが取り付けられた被着体を含む。少なくとも一つのスライドファスナーは、第１ファスナーテープ及び第１ファスナーテープに対して取り付けられた複数個の第１ファスナーエレメントを含む第１ファスナーストリンガーと、第２ファスナーテープ及び第２ファスナーテープに対して取り付けられた複数個の第２ファスナーエレメントを含む第２ファスナーストリンガーと、直動機構の直動部材に対して機械的に連結される第１及び第２スライダーにして、直動機構の直動部材の直動に連動して第１及び第２スライダーの間の開口が変位可能であるように設けられた第１及び第２スライダーを含む。第１ファスナーテープは、防塵具の内側に第１ファスナーエレメントが配置されるように防塵具の内側に折られた第１側縁部を有し、第２ファスナーテープは、防塵具の内側に第２ファスナーエレメントが配置されるように防塵具の内側に折られた第２側縁部を有する。第１及び第２側縁部は、第１及び第２ファスナーエレメントの係合時に隣接して配置されて防塵具の外面に線状の境界線又はスリットを形成する。
【０００７】
本開示の別態様に係る防塵具は、直動機構を粉塵から防護する防塵具であって、直動機構の直動部材の直動に連動して２つのスライダーの間の開口が変位可能である少なくとも一つの隠しスライドファスナーと、防塵具の内側にファスナーエレメントが配置されるように少なくとも一つの隠しスライドファスナーが取り付けられた被着体を備える。
【０００８】
本開示の更なる別態様に係る直動装置は、少なくとも一つの直動部材を含む直動機構と、直動機構を粉塵から防護する防塵具を含む。防塵具は、少なくとも一つのスライドファスナーと、少なくとも一つのスライドファスナーが取り付けられた被着体を含む。少なくとも一つのスライドファスナーは、第１ファスナーテープ及び第１ファスナーテープに対して取り付けられた複数個の第１ファスナーエレメントを含む第１ファスナーストリンガーと、第２ファスナーテープ及び第２ファスナーテープに対して取り付けられた複数個の第２ファスナーエレメントを含む第２ファスナーストリンガーと、直動部材の直動に連動して第１及び第２スライダーの間の開口が変位可能であるように設けられた第１及び第２スライダーを含む。直動装置は、第１及び第２スライダーを直動部材に機械的に連結する連結装置を更に含み、連結装置は、直動部材上に実装され、かつ第１及び第２スライダーを支持する基板と、第１及び第２スライダーを挟んで基板上に実装される外板と、第１及び第２スライダーの間の開口内において基板と外板を連結する連結具を含む。第１ファスナーテープは、防塵具の内側に第１ファスナーエレメントが配置されるように防塵具の内側に折られた第１側縁部を有し、第２ファスナーテープは、防塵具の内側に第２ファスナーエレメントが配置されるように防塵具の内側に折られた第２側縁部を有する。第１及び第２側縁部は、第１及び第２ファスナーエレメントの係合時に隣接して配置されて防塵具の外面に線状の境界線又はスリットを形成する。
【０００９】
第１及び第２ファスナーエレメントの各ファスナーエレメントが、基部、首部、及び頭部を含む樹脂片であり得る。頭部が、基部に比べて薄厚であり得る。第１及び第２ファスナーエレメントの各ファスナーエレメントが、首部の両側に形成された空洞の少なくとも一つを少なくとも部分的に被覆する被覆部を有し得る。被覆部は、基部よりも幅広であり得る。第１及び第２ファスナーエレメントの各ファスナーエレメントが、強化材を含有する及び／又は金属めっきされた樹脂片であり得る。
【００１０】
少なくとも一つのスライドファスナーにおいて第１及び第２ファスナーエレメント及び／又は第１及び第２スライダーに対して選択的に潤滑剤を付着することができる。
（【００１１】以降は省略されています）
