発明の名称スライダー及びファスナー
出願人YKK株式会社
代理人個人
主分類A44B 19/26 20060101AFI20250701BHJP(小間物;貴金属宝石類)
要約【課題】スライダーのファスナーストリンガーに摺動させる際の円滑性を向上させることができ、それにより、ファスナーストリンガーの損傷を減らし、優れた操作性を有することができるスライダー及びファスナーを提供する。

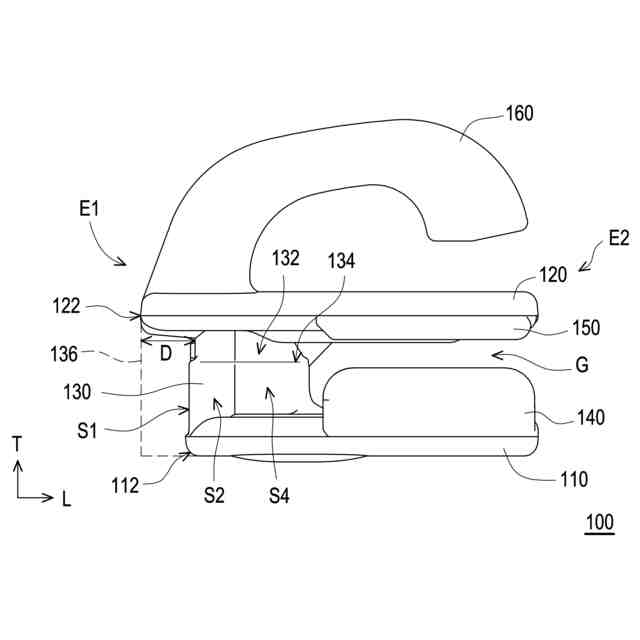

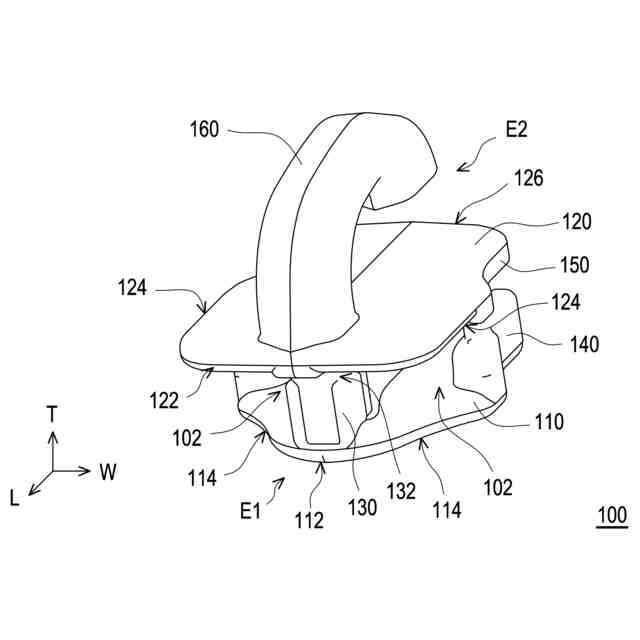

【解決手段】スライダー100は、下翼板110、上翼板120、案内柱130、及び一対のフランジを含み、一対のフランジは、下翼板と上翼板のうちの一方の相対する両側縁にそれぞれ設けられ、且つ下翼板と上翼板の他方の内側面とフランジの端面は、互いに相対し且つ隙間を隔てる。ここで、案内柱の側面には、第1溝132が設けられ、且つ第1溝は、上下方向に隙間と対応する。前記ファスナーは、一対のファスナーストリンガー、及び一対のファスナーストリンガーに取り付けられたスライダーを含む。
【選択図】図1
特許請求の範囲【請求項１】

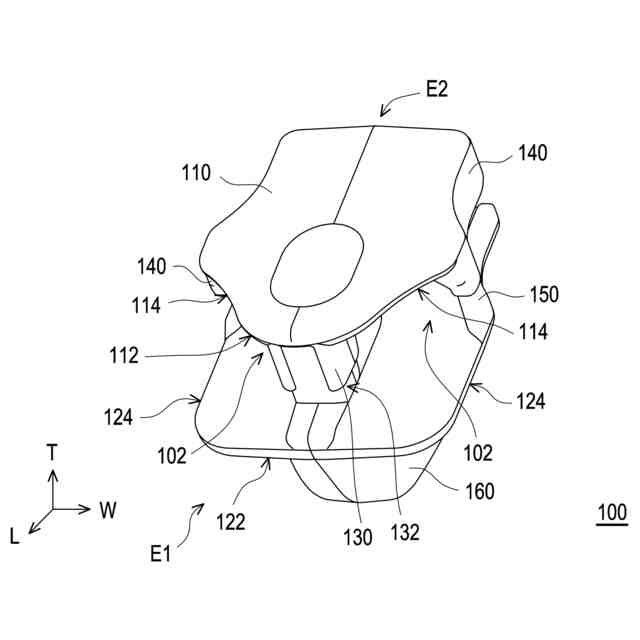

一対のファスナーストリンガーに取り付けてファスナーの構成に適したスライダーであって、
下翼板と、
前記下翼板の上方に対向して設置される上翼板と、
前記下翼板と前記上翼板との間に設置され、且つ前記下翼板と前記上翼板の前後方向の前端部とを接続する案内柱と、
前記下翼板と前記上翼板のうちの一方の幅方向における相対する両側縁にそれぞれ設けられ、且つ前記下翼板と前記上翼板の他方に向かって延伸する一対のフランジと、
を備え、
前記下翼板と前記上翼板の他方の内側面及び前記フランジの端面は、互いに相対し且つ隙間を隔て、

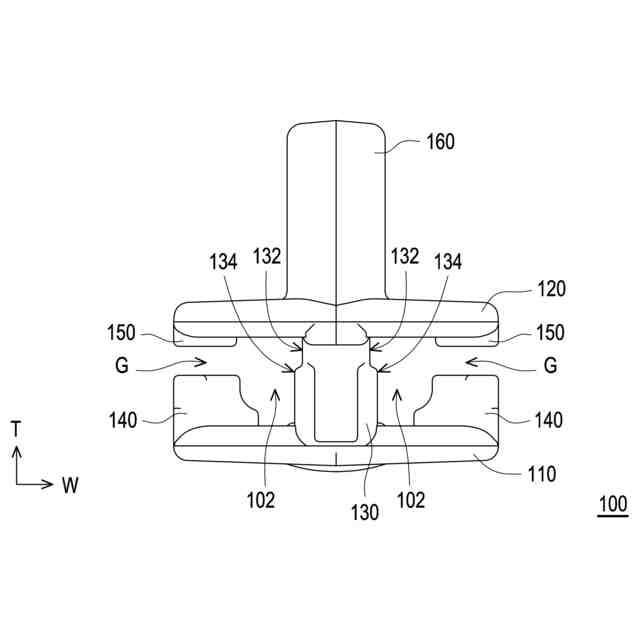

前記案内柱の側面には、第１溝が設けられ、且つ
前記第１溝は、上下方向に前記隙間と対応することを特徴とするスライダー。
続きを表示（約 1,400 文字）【請求項２】
前記上翼板の上方に設置される引手取付柱を更に備え、
前記第１溝は、前記案内柱の前記引手取付柱に近接する一端に設置されることを特徴とする請求項１に記載のスライダー。
【請求項３】
前記第１溝は、前記案内柱の前記幅方向の相対する両側面に設置されることを特徴とする請求項１または２に記載のスライダー。
【請求項４】
前記第１溝は、前記案内柱の前記前後方向における後側面に設置されることを特徴とする請求項１または２に記載のスライダー。
【請求項５】
前記上翼板の前記下翼板に向かい合う内側面には、第２溝が設けられ、且つ
前記第２溝は、前記上翼板の前記内側面の前記案内柱に近接する位置に位置することを特徴とする請求項１または２に記載のスライダー。
【請求項６】

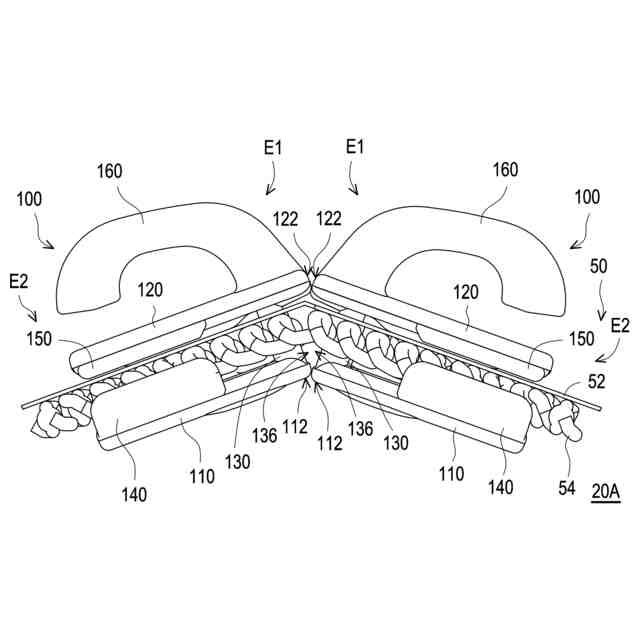

前記下翼板の前記前端部の前端縁は、前記前後方向において前記上翼板の前記前端部の前端縁よりも後方に位置し、
前記案内柱は、前記下翼板の前記前端縁と前記上翼板の前記前端部とを接続し、前記上翼板の前記前端縁との間に距離を隔て、且つ
前記案内柱の前端側と前記上翼板の前記前端縁との間に逃げ部が形成されることを特徴とする請求項１または２に記載のスライダー。
【請求項７】

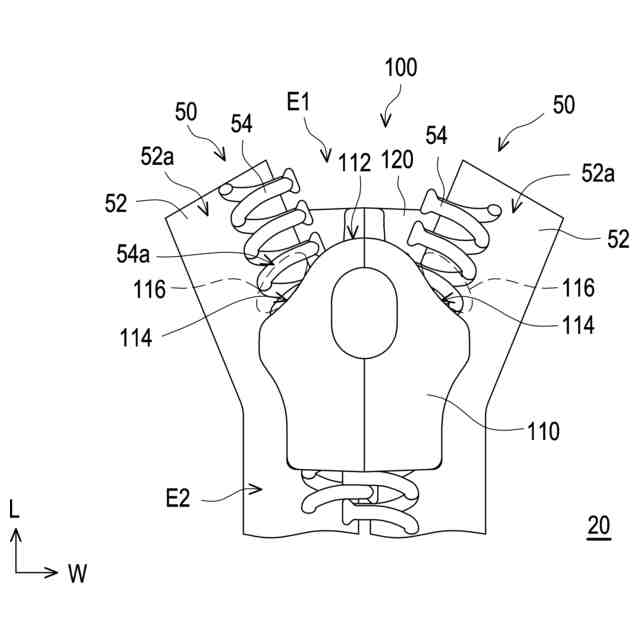

前記下翼板は、前記前端部に位置する前端縁と、前記幅方向の相対する両側にそれぞれ前記前端縁から後方へ延伸する一対の肩口側縁と、を有し、
前記前端縁は、外側へ突出する円弧状に形成され、且つ
前記肩口側縁は、内側へ凹む円弧状に形成され、前記下翼板の前記幅方向の相対する両側には、回避部が形成されることを特徴とする請求項１または２に記載のスライダー。
【請求項８】
前記上翼板は、前記前端部に位置する前端縁と、前記幅方向の相対する両側にそれぞれ前記前端縁から後方へ延伸する一対の肩口側縁と、を有し、
前記前端縁は、外側へ突出する円弧状に形成され、且つ
前記肩口側縁は、外側へ突出する円弧状に形成されることを特徴とする請求項１または２に記載のスライダー。
【請求項９】

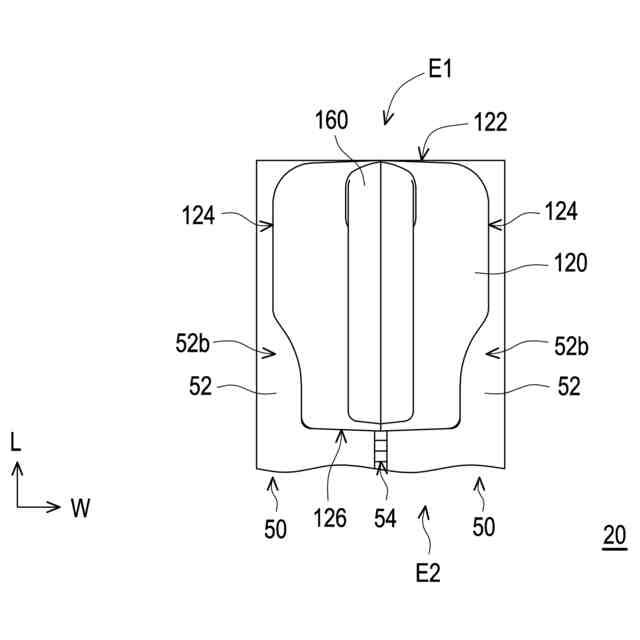

前記上翼板は、前記前端部に位置する前端縁と、前記幅方向の相対する両側にそれぞれ前記前端縁から後方へ延伸する一対の肩口側縁と、前記前後方向において前記肩口側縁よりも後方に位置する後口側縁と、を有し、
前記前端縁及び前記後口側縁は、それぞれ前記幅方向に延伸する直線状に形成され、且つ
一対の前記肩口側縁は、前記前後方向に延伸する直線状に形成されることを特徴とする請求項１または２に記載のスライダー。
【請求項１０】

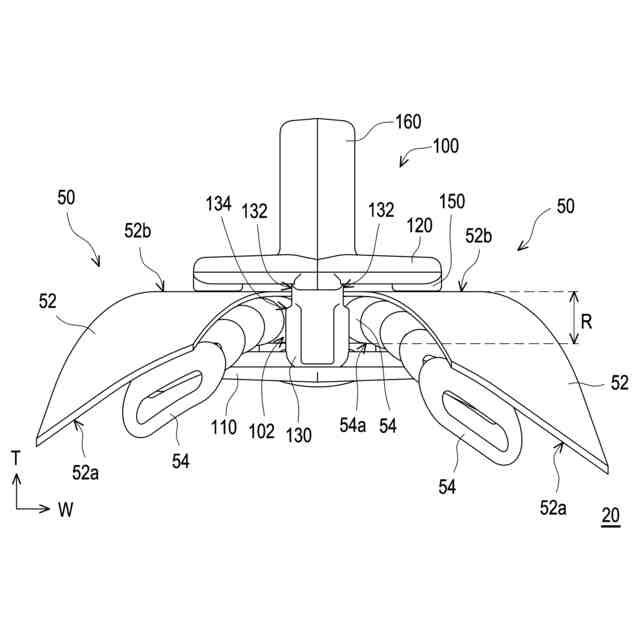

一対のファスナーストリンガーと、
前記一対のファスナーストリンガーに取り付けられ、前記一対のファスナーストリンガーを開閉する、請求項１から９までのいずれかに記載のスライダーと、
を備え、

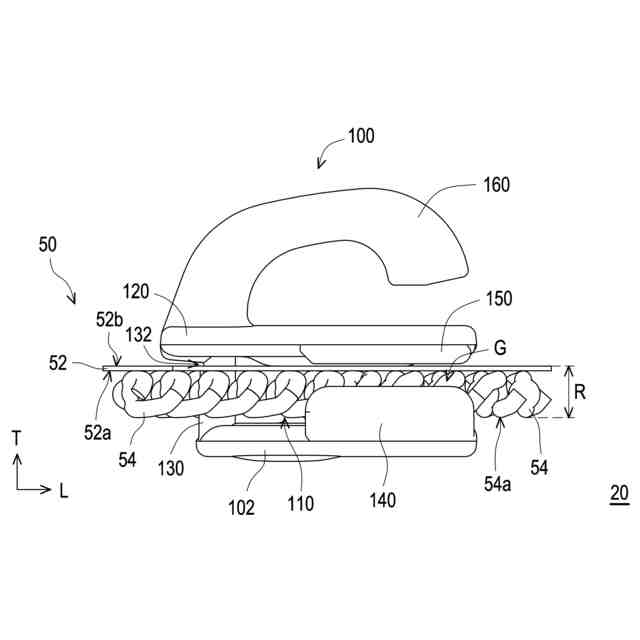

前記ファスナーストリンガーは、ファスナーテープと、前記ファスナーテープの第１表面に取着されているコイルエレメント列と、を含み、
前記第１溝と前記案内柱の側面の境界は、段差部を形成し、且つ
前記段差部は、前記ファスナーテープの前記第１表面と反対側の第２表面と、前記コイルエレメント列の前記ファスナーテープと反対側の端面との間に位置する
ことを特徴とするファスナー。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ファスナー分野の技術に関するものであり、特に、スライダー（slider）及びファスナー（fastener）に関するものである。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
一般的なファスナーは、通常、ストリップ状のファスナーテープ（fastener tape）とファスナーテープに配列された複数のエレメント列（element column）からなる一対のファスナーストリンガー（fastener stringer）で構成されたファスナーチェーン（fastener chain）、及びファスナーストリンガーに取り付けて摺動させることによりエレメント列を開閉するスライダーを含んでおり、且つ必要に応じて、スライダーにプルタブ（tab pull）を設置することができる。そのうち、スライダーがファスナーストリンガーに取り付けられたとき、ファスナーストリンガー上のエレメント列は、スライダーの下翼板と上翼板の間に形成されたエレメント通路を通過し、スライダーの摺動過程においてスライダーの案内柱により案内されて開閉される。この過程において、ファスナーテープの内側縁がスライダーの案内柱の側面に当接することによって摩擦が生じ、それにより、ファスナーテープが損傷しやすくなる。また、ファスナーテープの表面に防水層が設けられ、ファスナーテープが厚くなっている場合において、スライダーが摺動過程において受ける摺動抵抗も増大し、円滑に開閉操作を行うことが困難になる。そのため、スライダーとファスナーの構造を改良する必要がある。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
本発明は、スライダーのファスナーストリンガーに摺動させる際の円滑性を向上させることができ、それにより、ファスナーストリンガーの損傷を減らし、優れた操作性を有することができるスライダー及びファスナーを提供する。
【課題を解決するための手段】
【０００４】
本発明は、一対のファスナーストリンガーに取り付けてファスナーの構成に適したスライダーであって、下翼板と、前記下翼板の上方に対向して設置される上翼板と、前記下翼板と前記上翼板との間に設置され、且つ前記下翼板と前記上翼板の前後方向の前端部とを接続する案内柱と、前記下翼板と前記上翼板のうちの一方の幅方向における相対する両側縁にそれぞれ設けられ、且つ前記下翼板と前記上翼板の他方に向かって延伸する一対のフランジと、を備え、前記下翼板と前記上翼板の他方の内側面及び前記フランジの端面が互いに相対し且つ隙間を隔て、前記案内柱の側面には、第１溝が設けられ、且つ前記第１溝が、上下方向に前記隙間と対応するスライダーを提供する。
【０００５】
本発明の実施形態において、前記スライダーは、前記上翼板の上方に設置される引手取付柱を更に備え、前記第１溝は、前記案内柱の前記引手取付柱に近接する一端に設置される。
【０００６】
本発明の実施形態において、前記第１溝は、前記案内柱の前記幅方向の相対する両側面に設置される。
【０００７】
本発明の実施形態において、前記第１溝は、前記案内柱の前記前後方向における後側面に設置される。
【０００８】
本発明の実施形態において、前記上翼板の前記下翼板に向かい合う内側面には、第２溝が設けられ、且つ前記第２溝は、前記上翼板の前記内側面の前記案内柱に近接する位置に位置する。
【０００９】
本発明の実施形態において、前記下翼板の前端部の前端縁は、前記前後方向において前記上翼板の前端部の前端縁よりも後方に位置し、前記案内柱は、前記下翼板の前記前端縁と前記上翼板の前記前端部とを接続し、前記上翼板の前記前端縁との間に距離を隔て、且つ前記案内柱の前端側と前記上翼板の前記前端縁との間に逃げ部が形成される。
【００１０】
本発明の実施形態において、前記下翼板は、前記前端部に位置する前端縁と、前記幅方向の相対する両側にそれぞれ前記前端縁から後方へ延伸する一対の肩口側縁と、を有し、前記前端縁は、外側へ突出する円弧状に形成され、且つ前記肩口側縁は、内側へ凹む円弧状に形成され、前記下翼板の前記幅方向の相対する両側には、回避部が形成される。
（【００１１】以降は省略されています）
