公開番号2025073404
公報種別公開特許公報(A)
公開日2025-05-13
出願番号2023184159
出願日2023-10-26
発明の名称スライダー分離機構及びスライダー分離方法
出願人YKK株式会社
代理人アクシス国際弁理士法人
主分類B09B 3/30 20220101AFI20250502BHJP(固体廃棄物の処理;汚染土壌の再生)
要約【課題】スライダー胴体とロックピンの金属材料が付着混在することなく、高圧を必要とせずにスライダーを分離することができるスライダー分離機構を提供する。

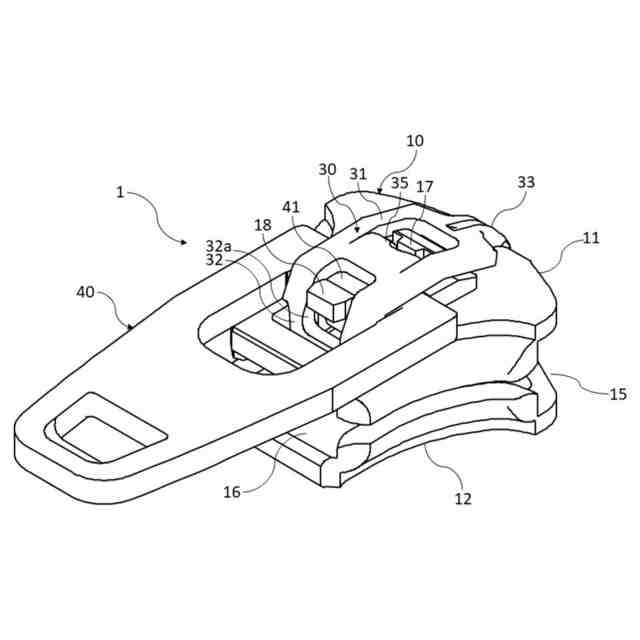

【解決手段】上翼板(11)と、下翼板(12)と、上翼板と下翼板とを連結する案内柱とを備えるスライダー胴体(10)と、バネ性を有する板状部材であるロックピン(30)であって、上翼板上に載置され、一端に設けられた係合部がスライダー胴体の前方部分における係止部に係合されるロックピンと、上翼板とロックピンとの間に設けられる引手(40)と、を備える金属製のスライダー(1)における、スライダー胴体と、ロックピンと、引手とを分離するためのスライダー分離機構に係る。スライダー分離機構は、スライダー胴体の係止部に係合するロックピンの係合部を、案内柱の前方に変位させて係合を解くための係合解除部(120)を備える。
【選択図】図11
特許請求の範囲【請求項１】
上翼板（１１）と、下翼板（１２）と、前記上翼板（１１）と前記下翼板（１２）とを連結する案内柱（１３）と、を備えるスライダー胴体（１０）と、

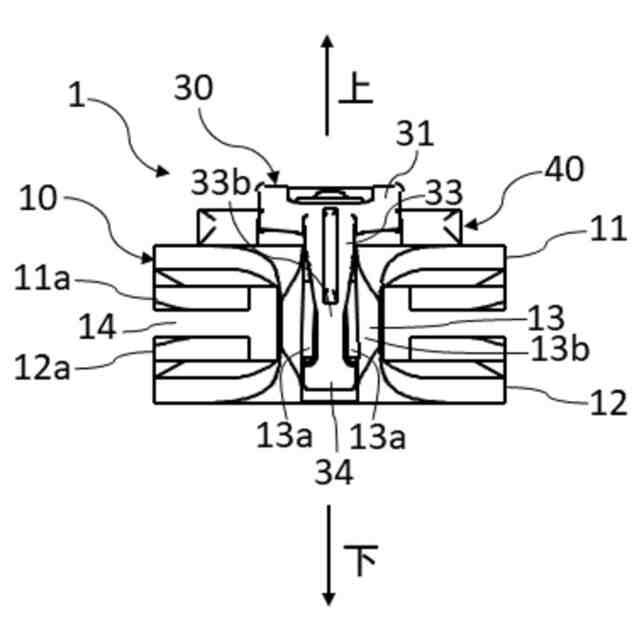

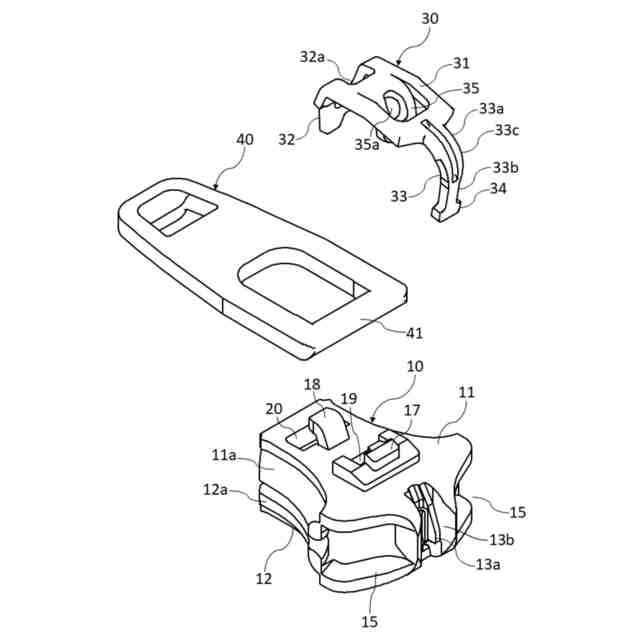

バネ性を有する板状部材であって、前記上翼板（１１）上に載置され、一端に設けられた係合部（３４）が前記スライダー胴体（１０）の前方部分における係止部（１３ａ）に係合されるロックピン（３０）と、
前記上翼板（１１）と前記ロックピン（３０）との間に設けられる引手（４０）と、
を備えるスライダー（１）における、前記スライダー胴体（１０）と、前記ロックピン（３０）と、前記引手（４０）とを分離するためのスライダー分離機構（１００）であって、
前記スライダー胴体（１０）の前記係止部（１３ａ）に係合する前記ロックピン（３０）の前記係合部（３４）を、前記案内柱（１３）の前方に変位させて係合を解くための係合解除部（１２０、１２０Ｂ）を備えるスライダー分離機構。
続きを表示（約 2,100 文字）【請求項２】
前記係合解除部（１２０、１２０Ｂ）は、前記係合部（３４）に接触して前記ロックピン（３０）と前記スライダー胴体（１０）とを分離するための分離部（１３０）を備える請求項１に記載のスライダー分離機構。
【請求項３】
前記ロックピン（３０）は、前記スライダー胴体（１０）の前記上翼板（１１）側から前記案内柱（１３）側へと湾曲する湾曲部（３３ｃ）を含み、

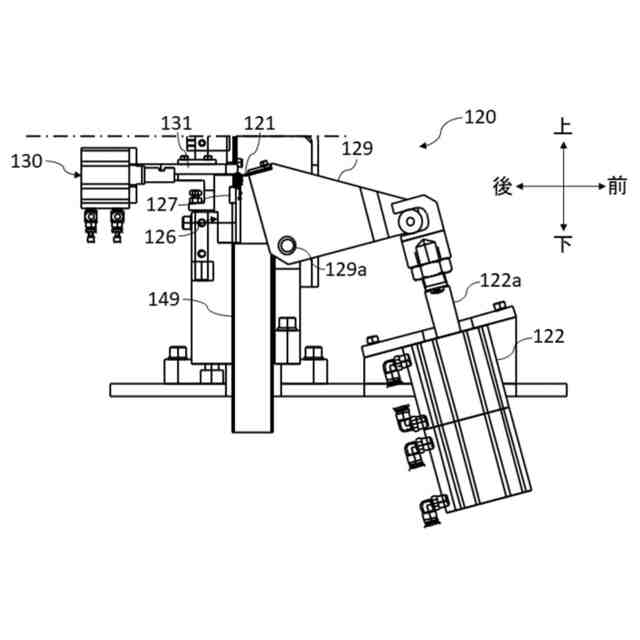

前記係合解除部（１２０）は、前記湾曲部（３３ｃ）に突き当てる突出部材（１２１）を含む突き当て部（１２５）をさらに備える請求項１または２に記載のスライダー分離機構。
【請求項４】
前記スライダー（１）は、前記スライダー胴体（１０）と前記ロックピン（３０）との間に左右方向に貫通する間隙（Ｇ）を有し、
前記係合解除部（１２０Ｂ）は、前記間隙（Ｇ）に挿入して前記間隙（Ｇ）を広げる挿入部材（１２３）を含む突き当て部（１２５Ｂ）をさらに備える請求項１または２に記載のスライダー分離機構。
【請求項５】
前記分離部（１３０）は、前記ロックピン（３０）の前記係合部（３４）に突き当てるプッシャー（１３１）を含む請求項２に記載のスライダー分離機構。
【請求項６】
前記係合解除部（１２０、１２０Ｂ）は、スライダー（１）を保持する位置決め部（１２６）をさらに備え、前記位置決め部（１２６）は、保持状態と解除状態とを切り替え可能である胴体位置決めストッパ（１２７）を含む請求項１に記載のスライダー分離機構。
【請求項７】

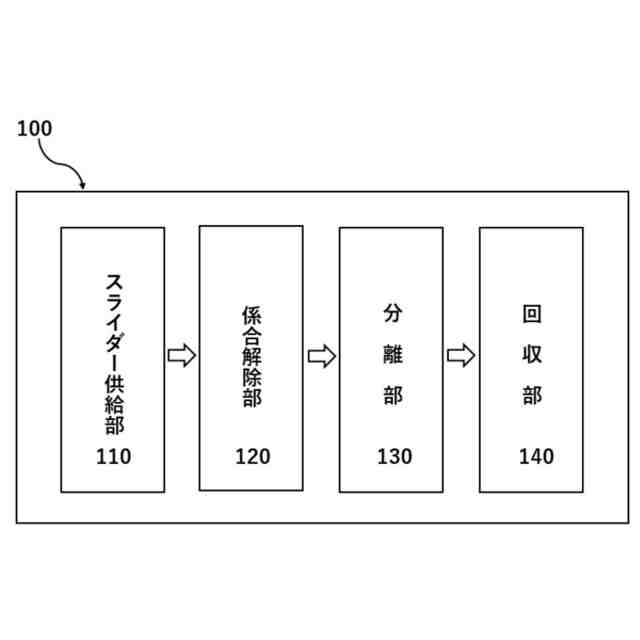

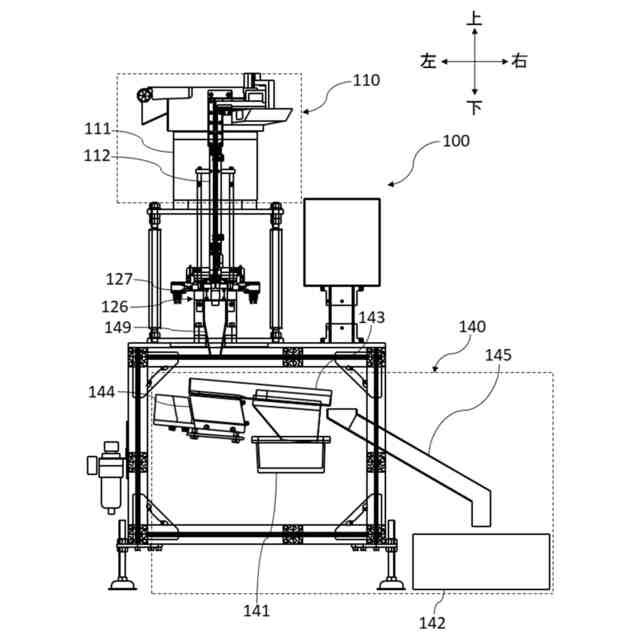

前記スライダー分離機構（１００）は、回収部（１４０）をさらに備え、前記回収部（１４０）は、複数の貫通孔（１４３ａ）を有する振動ふるい（１４３）を備え、前記貫通孔（１４３ａ）の直径は、前記ロックピン（３０）が通過でき、前記引手（４０）と前記スライダー胴体（１０）が通過できない大きさである請求項１に記載のスライダー分離機構。
【請求項８】
上翼板（１１）と、下翼板（１２）と、前記上翼板（１１）と前記下翼板（１２）とを連結する案内柱（１３）と、を備えるスライダー胴体（１０）と、
バネ性を有する板状部材であって、前記上翼板（１１）上に載置され、一端に設けられた係合部（３４）が前記スライダー胴体（１０）の前方部分における係止部（１３ａ）に係合されるロックピン（３０）と、
前記上翼板（１１）と前記ロックピン（３０）との間に設けられる引手（４０）と、
を備えるスライダー（１）における、前記スライダー胴体（１０）と、前記ロックピン（３０）と、前記引手（４０）とを分離するためのスライダー分離方法であって、
前記ロックピン（３０）は、前記スライダー胴体（１０）の前記上翼板（１１）側から前記案内柱（１３）側へと湾曲する湾曲部（３３ｃ）を含み、突き当て部（１２５）における突出部材（１２１）を前記湾曲部（３３ｃ）に突き当て、前記スライダー胴体（１０）の前記係止部（１３ａ）に係合する前記ロックピン（３０）の前記係合部（３４）を、前記案内柱（１３）の前方に変位させて係合を解く係合解除工程と、
前記係合解除工程の次に、プッシャー（１３１）を前記ロックピン（３０）の前記係合部（３４）に突き当てる分離工程と、を含むスライダー分離方法。
【請求項９】
上翼板（１１）と、下翼板（１２）と、前記上翼板（１１）と前記下翼板（１２）とを連結する案内柱（１３）と、を備えるスライダー胴体（１０）と、
バネ性を有する板状部材であって、前記上翼板（１１）上に載置され、一端に設けられた係合部（３４）が前記スライダー胴体（１０）の前方部分における係止部（１３ａ）に係合されるロックピン（３０）と、
前記上翼板（１１）と前記ロックピン（３０）との間に設けられる引手（４０）と、
を備えるスライダー（１）における、前記スライダー胴体（１０）と、前記ロックピン（３０）と、前記引手（４０）とを分離するためのスライダー分離方法であって、
前記スライダー（１）は、前記スライダー胴体（１０）と前記ロックピン（３０）との間に左右方向に貫通する間隙（Ｇ）を有し、
突き当て部（１２５Ｂ）における挿入部材（１２３）を前記間隙（Ｇ）に挿入して、前記スライダー胴体（１０）の前記係止部（１３ａ）に係合する前記ロックピン（３０）の前記係合部（３４）を、前記案内柱（１３）の前方に変位させて係合を解く係合解除工程と、
前記係合解除工程の次に、プッシャー（１３１）を前記ロックピン（３０）の前記係合部（３４）に突き当てる分離工程と、を含むスライダー分離方法。
【請求項１０】
前記分離工程の次に、前記突き当て部（１２５、１２５Ｂ）を初期位置に復帰させ、前記プッシャー（１３１）をさらに前方に移動させることにより、前記ロックピン（３０）及び前記引手（４０）を落下させる第１落下工程を含む、請求項８または９に記載のスライダー分離方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明はスライダー分離機構及びスライダー分離方法に関し、特に金属製のスライダーのスライダー胴体とロックピンとを分離するための装置及び方法に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
特開２０２２－１７５５６７号公報（特許文献１）は、金属製スライダー等をリサイクルするための方法を開示する。特許文献１の方法では、破砕機によりスライダーをその構成部品であるスライダー胴体とロックピンと引手とに分離する。しかしながら、特許文献１の方法では、スライダーの破砕時に、例えばステンレス鋼製のロックピンの一部が銅合金製のスライダー胴体に付着し、銅合金にステンレス鋼が混入することが起こり得る。この場合、分離後の各部品を溶解等して再利用、再資源化する際に支障を来すという問題がある。
【０００３】
中国特許第１０５９６２５５３号明細書（特許文献２）は、スライダーを固定し、パンチングピンでロックピンの前方部分をスライダーの下（下翼板側）から上（上翼板側）に押してロックピンをスライダー胴体から分離する技術を開示する。この技術では、スライダー胴体とロックピンと引手とが一挙に引き離される。しかしながら、ロックピンの先端は胴体への保持係合部を有していることから、引用文献２の技術では、パンチングピンに高圧をかける必要性がある。また、胴体が変形してロックピンが外れず、銅合金にステンレス鋼が混入することが起こり得る。
【先行技術文献】
【特許文献】
【０００４】
特開２０２２－１７５５６７号公報
中国特許第１０５９６２５５３号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上記のような問題に鑑み、本発明は、スライダー胴体とロックピンの金属材料が付着混在することなく、高圧を必要とせずにスライダーを分離することができるスライダー分離機構及びスライダー分離方法を提供することを目的とする。
【課題を解決するための手段】
【０００６】

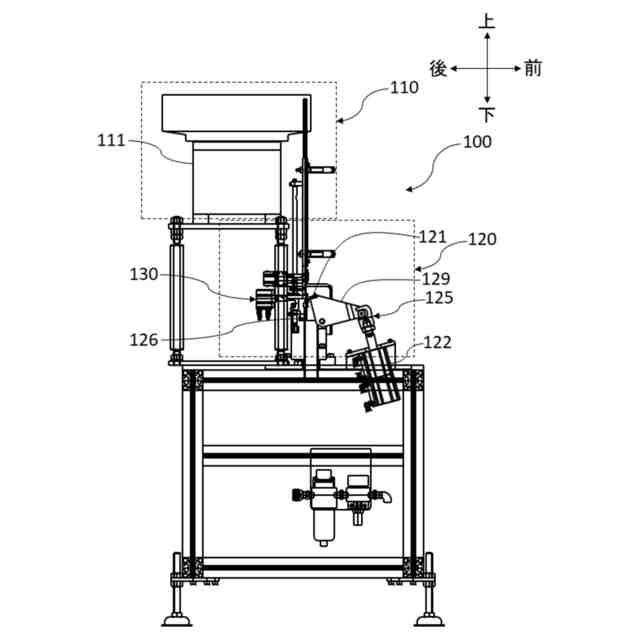

上記課題を解決するため、本発明の一側面によれば、上翼板（１１）と、下翼板（１２）と、前記上翼板（１１）と前記下翼板（１２）とを連結する案内柱（１３）と、を備えるスライダー胴体（１０）と、バネ性を有する板状部材であって、前記上翼板（１１）上に載置され、一端に設けられた係合部（３４）が前記スライダー胴体（１０）の前方部分における係止部（１３ａ）に係合されるロックピン（３０）と、前記上翼板（１１）と前記ロックピン（３０）との間に設けられる引手（４０）と、を備えるスライダー（１）における、前記スライダー胴体（１０）と、前記ロックピン（３０）と、前記引手（４０）とを分離するためのスライダー分離機構（１００）であって、前記スライダー胴体（１０）の前記係止部（１３ａ）に係合する前記ロックピン（３０）の前記係合部（３４）を、前記案内柱（１３）の前方に変位させて係合を解くための係合解除部（１２０、１２０Ｂ）を備えるスライダー分離機構（１００）が提供される。
【０００７】

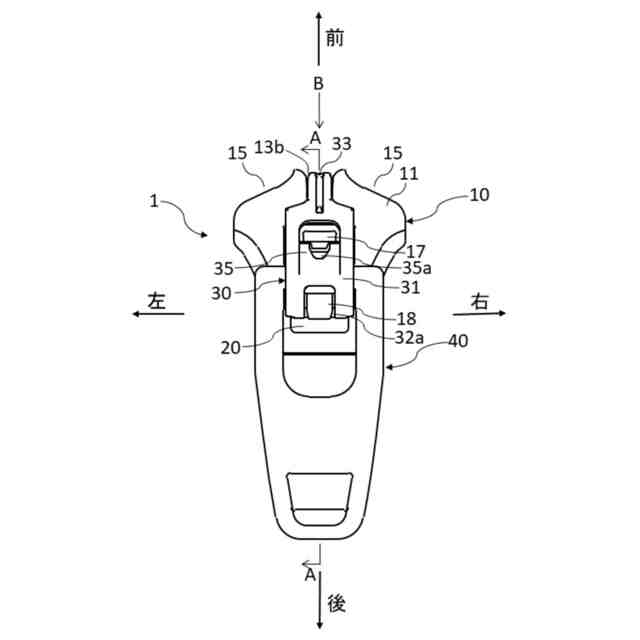

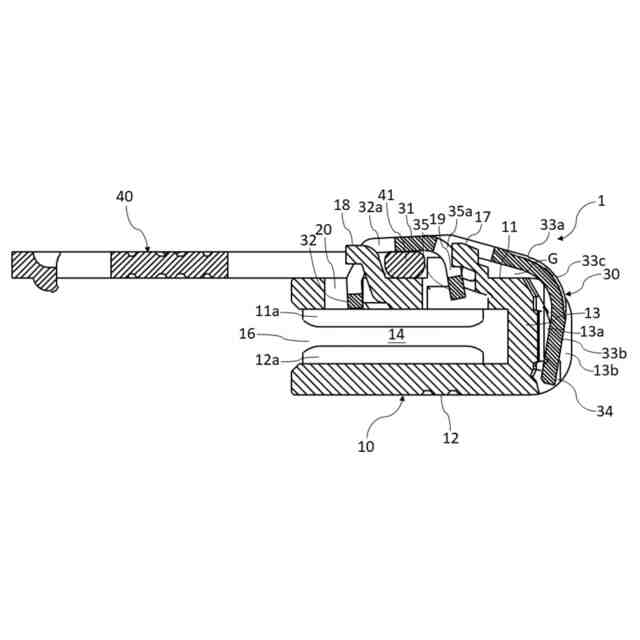

本発明では、まず、スライダー分離機構の係合解除部において、ロックピンの係合部をスライダー胴体の係止部から前方（図２、図３等参照）に離れるように変位させ、係合部と係止部との係合を解く。係合部と係止部との係合が解かれても、ロックピンは係合部以外の部分を介してスライダー胴体と係合状態にある。
【０００８】
本発明の一実施形態において、前記係合解除部（１２０、１２０Ｂ）は、前記係合部（３４）に接触して前記ロックピン（３０）と前記スライダー胴体（１０）とを分離するための分離部（１３０）を備える。この形態では、ロックピンの係合部とスライダー胴体の係止部との係合を解いた後、係合解除部の分離部において、ロックピンとスライダー胴体とを完全に分離する。このように、まず、ロックピンの係合部とスライダー胴体の係止部との係合を解き、次いで、ロックピンとスライダー胴体とを分離することで、スライダー胴体とロックピンの金属材料が付着混在することなく分離可能であり、また、高圧を必要とせずスライダーを分離することができる。
【０００９】

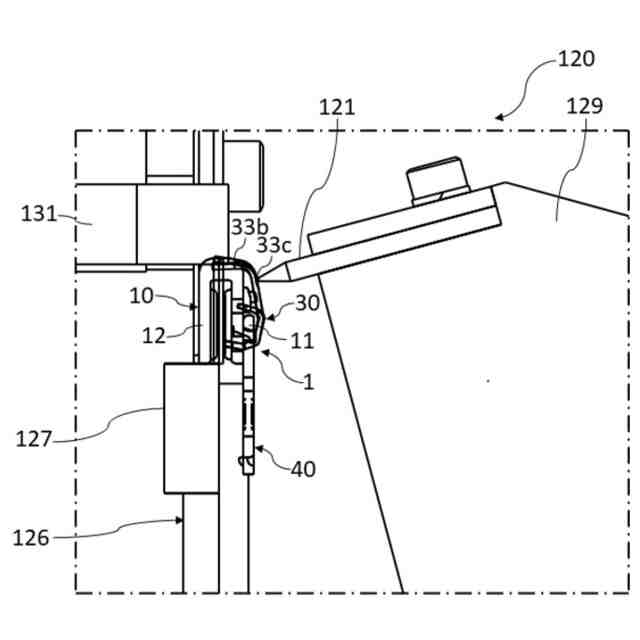

本発明の一実施形態において、前記ロックピン（３０）は、前記スライダー胴体（１０）の前記上翼板（１１）側から前記案内柱（１３）側へと湾曲する湾曲部（３３ｃ）を含み、前記係合解除部（１２０）は、前記湾曲部（３３ｃ）に突き当てる突出部材（１２１）を含む突き当て部（１２５）をさらに備える。この形態では、係合解除部における突き当て部の突出部材をロックピンの湾曲部に突き当てることにより、ロックピンの係合部をスライダー胴体の案内柱の前方に変位させ、ロックピンの係合部とスライダー胴体の係止部との係合を解くことができる。突出部材が湾曲部に突き当たると、湾曲部の形状が塑性変形してロックピンのバネ性（スナップ性）が失われ、これにより係合部が係止部から浮き上がり、係合が解除される。
【００１０】
本発明の一実施形態において、前記スライダー（１）は、前記スライダー胴体（１０）と前記ロックピン（３０）との間に左右方向に貫通する間隙（Ｇ）を有し、前記係合解除部（１２０）は、前記間隙（Ｇ）に挿入して前記間隙（Ｇ）を広げる挿入部材（１２３）を含む突き当て部（１２５Ｂ）をさらに備える。この形態では、係合解除部において、挿入部材を間隙に挿入して間隙を広げることにより、ロックピンの係合部をスライダー胴体の案内柱の前方に変位させ、係合部とスライダー胴体の係止部との係合を解くことができる。挿入部材が間隙を広げると、湾曲部の形状が塑性変形してロックピンのバネ性（スナップ性）が失われ、これにより係合部が係止部から浮き上がり、係合が解除される。
（【００１１】以降は省略されています）
