公開番号2025066858
公報種別公開特許公報(A)
公開日2025-04-24
出願番号2023176375
出願日2023-10-12
発明の名称バンド
出願人日本精密株式会社
代理人弁理士法人iRify国際特許事務所
主分類A44C 5/10 20060101AFI20250417BHJP(小間物;貴金属宝石類)
要約【課題】容易に組み立てを行うことができると共に、壊すことなく外駒と内駒とを分離させることができ、さらに、外観に優れた連結駒を有するバンドを提供することにある。

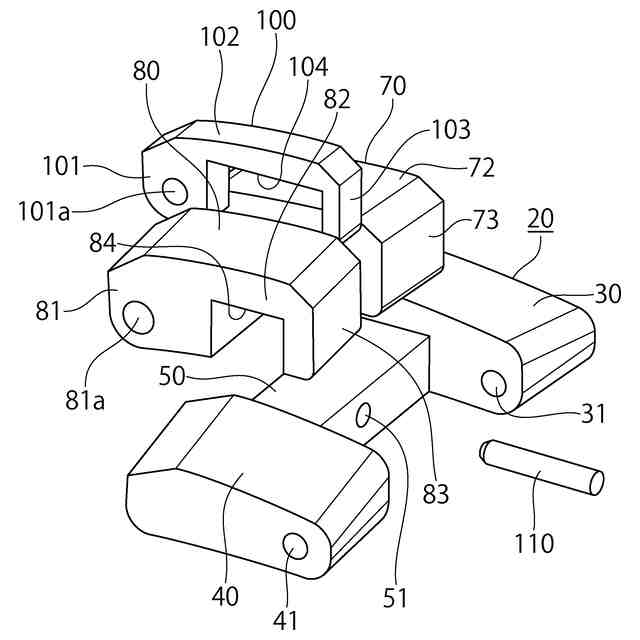

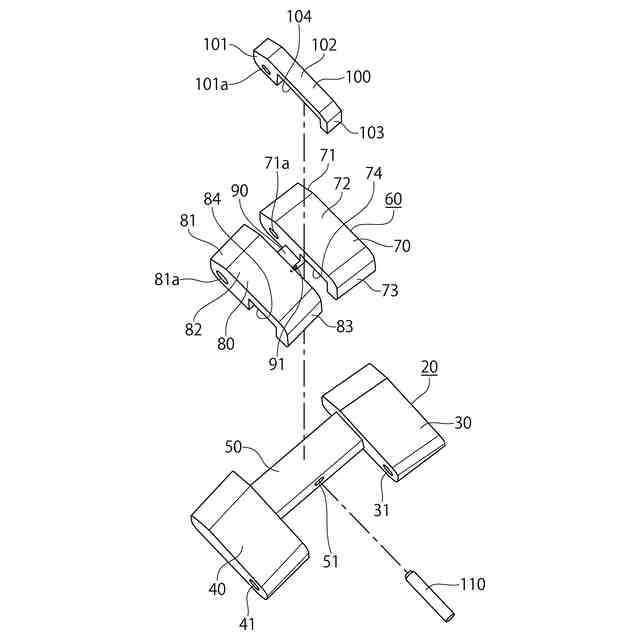

【解決手段】第1の外駒30及び第2の外駒40を接続する外駒連結桿50と、第1の内駒70及び第2の内駒80を接続する内駒連結桿90と、外駒連結桿50及び内駒連結桿90を外駒連結桿50側から内駒連結桿90に向けて貫通する固定ピン110と、第1の内駒70及び第2の内駒80の間に配置され、外駒連結桿50及び内駒連結桿90をその中央駒凹部104において係合させて配置された中央駒100を具備していることを特徴とする。

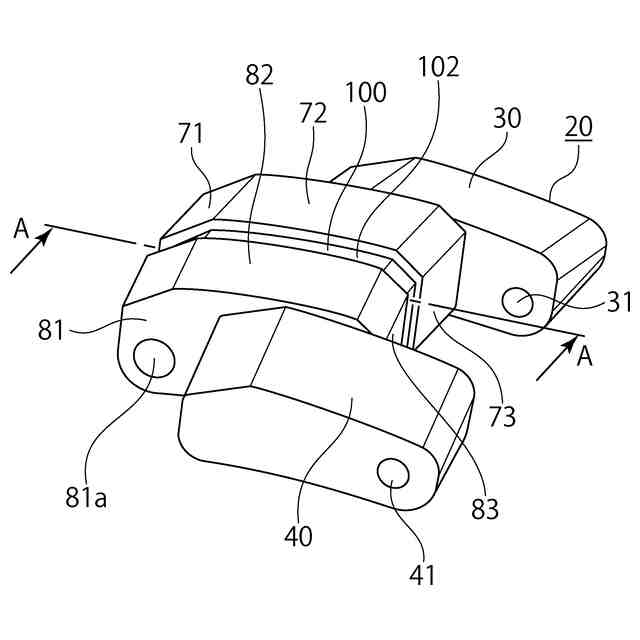

【選択図】図2
特許請求の範囲【請求項１】

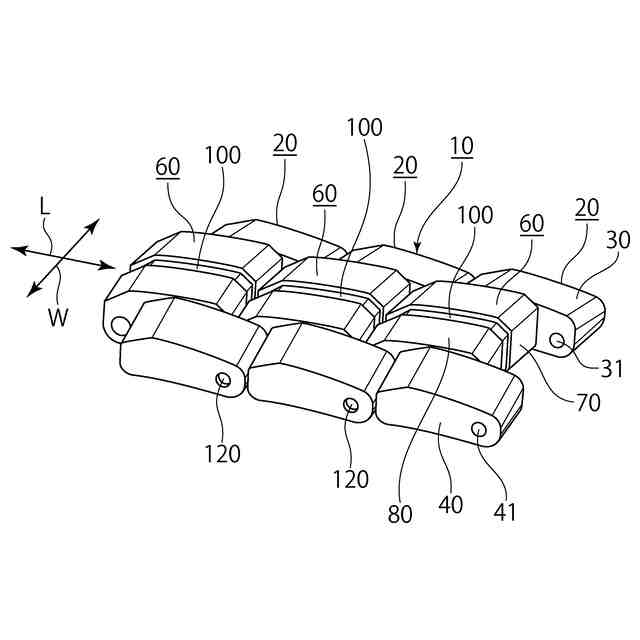

長さ方向に連結された複数の連結駒を有するバンドにおいて、
前記連結駒は、前記バンドの幅方向に離間した第１の外駒及び第２の外駒と、
これら第１の外駒及び第２の外駒を接続する外駒連結桿と、
前記第１の外駒及び前記第２の外駒を前記幅方向にそれぞれ貫通すると共に、共通の軸心線を有する第１の外駒貫通孔及び第２の外駒貫通孔と、
前記第１の外駒と前記第２の外駒の間に、前記外駒連結桿を跨いで配置され、前記幅方向に離間すると共に、前記第１の外駒に当接する第１の内駒及び前記第２の外駒に当接する第２の内駒と、
これら第１の内駒及び第２の内駒を接続すると共に、前記外駒連結桿の前記長さ方向側端面に当接する内駒連結桿と、
前記外駒連結桿及び前記内駒連結桿を前記外駒連結桿側から前記内駒連結桿に向けて貫通する固定ピンと、
前記第１の内駒及び前記第２の内駒の間に配置され、前記外駒連結桿及び前記内駒連結桿を跨いで配置された中央駒と、
前記第１の内駒、前記第２の内駒、前記中央駒を前記幅方向にそれぞれ貫通すると共に、共通の軸心線を有する第１の内駒貫通孔、第２の内駒貫通孔、中央駒貫通孔とを具備し、
前記複数の連結駒のうち、特定の連結駒の前記第１の内駒貫通孔、前記第２の内駒貫通孔、前記中央駒貫通孔と、この特定の連結駒に対し、前記長さ方向に隣接する連結駒の第１の外駒貫通孔及び第２の外駒貫通孔に回動自在に貫通する連結ピンとを備えていることを特徴とするバンド。
続きを表示（約 330 文字）【請求項２】
前記第１の内駒及び前記第２の内駒は、それぞれ前記外駒連結桿に係合する第１の内駒凹部及び第２の内駒凹部を有することを特徴とする請求項１に記載のバンド。
【請求項３】
前記中央駒は、前記外駒連結桿及び前記内駒連結桿に係合する中央駒凹部を有することを特徴とする請求項１に記載のバンド。
【請求項４】

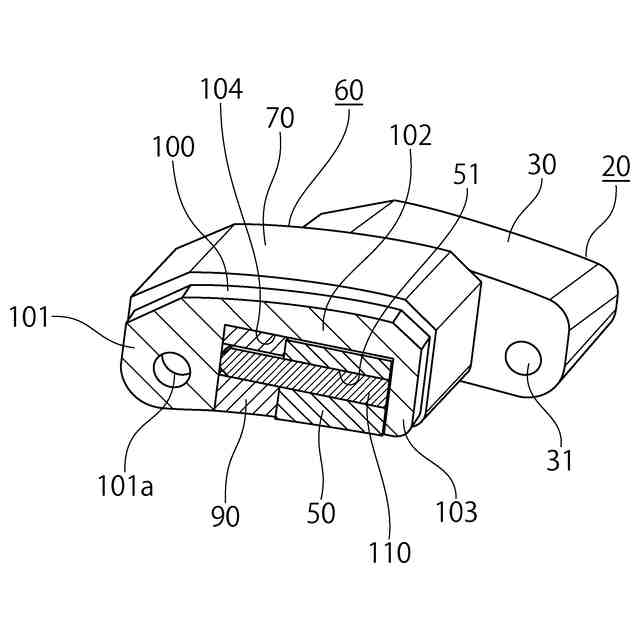

前記外駒連結桿には前記固定ピンが挿入される外駒固定孔が設けられ、
前記内駒連結桿には前記固定ピンが挿入される内駒固定孔が設けられ、
前記中央駒は、前記中央駒凹部において前記固定ピンを前記外駒固定孔及び前記内駒固定孔内に留めるための当接部が設けられていることを特徴とする請求項３に記載のバンド。

発明の詳細な説明【技術分野】
【０００１】
本発明は、時計やブレスレット等の装飾品に使用される連結駒を備えるバンドに関するものである。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
時計やブレスレット等の装飾品にはバンドが使用されることがある。このようなバンドにおいては、全体のねじれに対して十分な強度を確保できると共に、肌触りが良く、手首に良好にフィットさせることのできる連結駒を備えるバンドが用いられることが多い。連結駒は、複数の外駒と内駒とが互い違いに配置され、隣接する外駒と内駒とがそれぞれ連結軸にて連結されている（例えば、特許文献１参照。）。バンド全体のねじれに対しても十分な強度を確保でき、且つ肌触りが良く、腕に良好にフィットさせることのできる連結駒を備えるバンドが開示されている（例えば、特許文献２参照）。
【０００３】
バンドの長さを調節するために、バンドを構成する外駒や内駒の取り外しが行われることが多い。その外駒や内駒の取り外しのための調整機構として、種々の構造のものが提案されている。外駒や内駒を連結する連結ピンを、外駒や内駒の側方からねじ込む構造や、弾性を有する長軸を用いる構造が用いられていた。
【０００４】

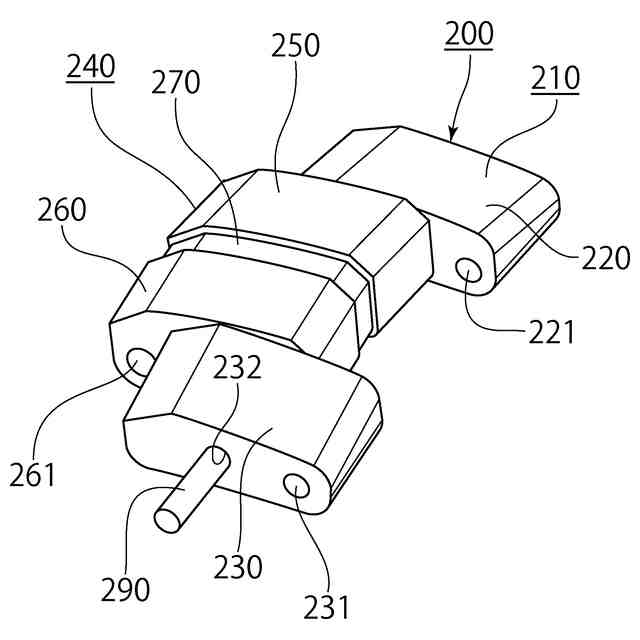

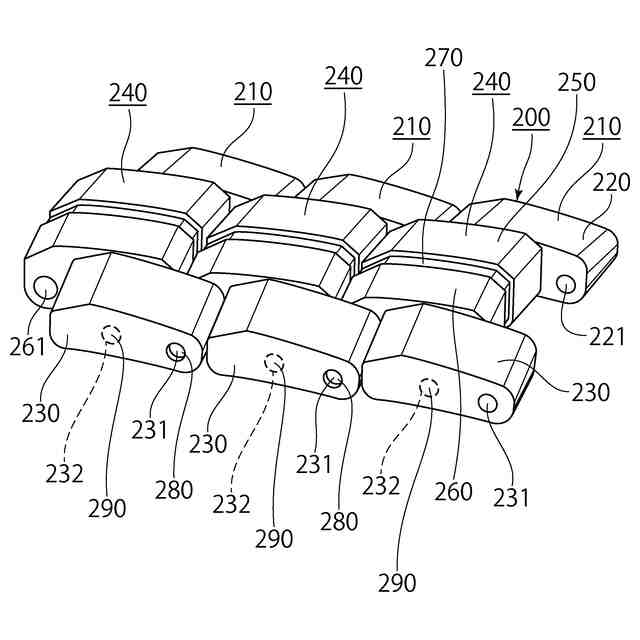

図６はバンドを構成する連結駒２００を示す斜視図、図７は連結駒２００の要部を示す斜視図である。連結駒２００は、外駒２１０及び内駒２４０を備えている。外駒２１０は、外右駒２２０と外左駒２３０を有しており、外右駒２２０と外左駒２３０は連結されている。外右駒２２０には貫通孔２２１、２２２（２２２は不図示）が設けられている。外左駒２３０には貫通孔２３１、２３２が設けられている。
【０００５】
内駒２４０は、外右駒２２０側に位置する第１内駒２５０と、外左駒２３０側に位置する第２内駒２６０と、第１内駒２５０及び第２内駒２６０に挟持された第３内駒２７０を備えている。第１内駒２５０、第２内駒２６０、第３内駒２７０には、貫通孔２５１，２６１，２７１（２５１，２７１は不図示）、及び、貫通孔２５２，２６２，２７２（２５２～２７２は不図示）が設けられている。
【０００６】
貫通孔２２１、貫通孔２５２，２６２，２７２、貫通孔２３１には、隣接する連結駒２００同士を揺動可能に連結するための連結ピン２８０が挿入されている。貫通孔２２２、貫通孔２５１，２６１，２７１、貫通孔２３２には、外駒２１０と内駒２４０を一体化・固定化する圧入ピン２９０が挿入されている。
【０００７】
このような連結駒２００は、貫通孔２３２から見える圧入ピン２９０の端部を見えなくするために研磨等の加工を加えている。このため、加工に伴う作業が必要となる。
【０００８】

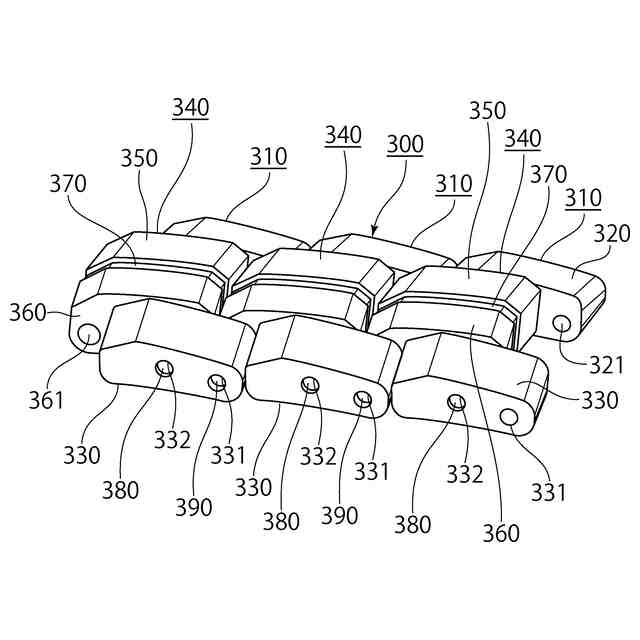

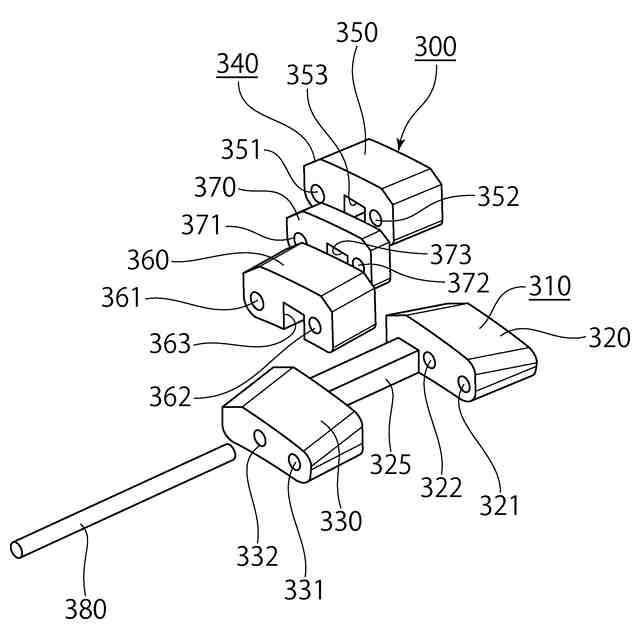

図８は連結駒３００を示す斜視図、図９は連結駒３００の要部を示す斜視図である。連結駒３００は、外駒３１０及び内駒３４０を備えている。外駒３１０は、外右駒３２０と外左駒３３０を有しており、外右駒３２０と外左駒３３０は連結桿３２５により連結されている。外右駒３２０には貫通孔３２１、３２２が設けられている。外左駒３３０には貫通孔３３１、３３２が設けられている。
【０００９】
内駒３４０は、外右駒３２０側に位置する第１内駒３５０と、外左駒３３０側に位置する第２内駒３６０と、第１内駒３５０及び第２内駒３６０に挟持された第３内駒３７０を備えている。第１内駒３５０、第２内駒３６０、第３内駒３７０には、貫通孔３５１，３６１，３７１、及び、貫通孔３５２，３６２，３７２、及び凹部３５３，３６３，３７３が設けられている。凹部３５３，３６３，３７３は連結桿３２５に篏合する。
【００１０】
貫通孔３２１、貫通孔３５２，３６２，３７２、貫通孔３３１には、隣接する連結駒３００同士を揺動可能に連結するための連結ピン３９０が挿入されている。貫通孔３２２、貫通孔３５１，３６１，３７１、貫通孔３３２には、外駒３１０と内駒３４０を一体化・固定化する圧入ピン３８０が挿入されている。
（【００１１】以降は省略されています）
