公開番号2025118812
公報種別公開特許公報(A)
公開日2025-08-13
出願番号2025078072,2024518932
出願日2025-05-08,2022-05-31
発明の名称光学フィルムに複数の錐体構造を設計したバックライトモジュール及び表示装置
出願人ラディアントオプト‐エレクトロニクス (ナンジン) カンパニーリミテッド
代理人個人
主分類F21S 2/00 20160101AFI20250805BHJP(照明)
要約【課題】光学フィルムに複数の錐体構造を設計したバックライトモジュール及び表示装置を提供する。

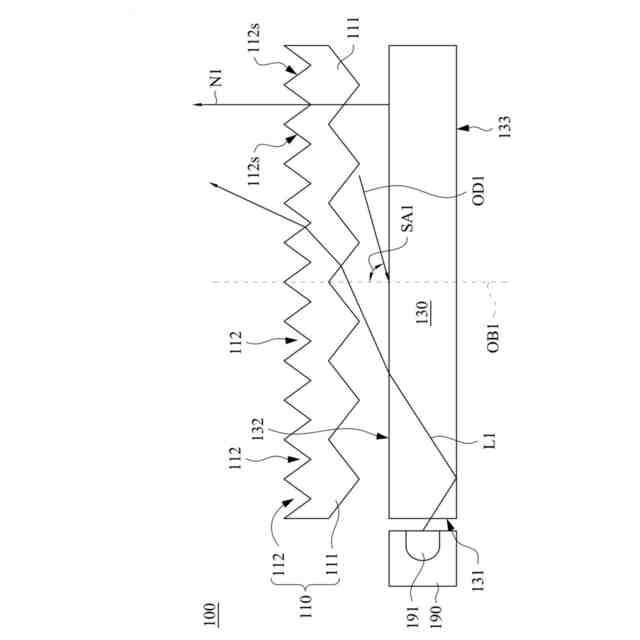

【解決手段】バックライトモジュール100は、導光板130と、光源190と、第1の光学フィルム110とを含む。導光板130は、入光面131と法線を有する出光面132を有する。光源190は、入光面131に隣接して設けられる。第1の光学フィルム110は、出光面132に対して設けられ、並列されたプリズム111と複数のマイクロ構造112を含む。各プリズムの延在方向は法線に垂直であり、各プリズムは導光板の出光面に面する。各マイクロ構造112は、第1の光学フィルム110の導光板130に背向する表面に位置する。各マイクロ構造112は、複数のファセット112sを有する錐体構造である。複数のプリズム111は、複数のマイクロ構造112と出光面132との間に位置する。
【選択図】図1B
特許請求の範囲【請求項１】
光学フィルムに複数の錐体構造を設計したバックライトモジュールであって、
入光面と、法線を有する出光面とを有する導光板と、
前記入光面に隣接して設けられた光源と、
前記出光面に対して設けられた第１の光学フィルムとを含み、
第１の光学フィルムは、複数の並列されたプリズムと複数のマイクロ構造とを含み、
各前記プリズムの延在方向が前記法線に垂直であり、且つ各前記プリズムが前記導光板
の前記出光面に面して、
各前記マイクロ構造は、前記第１の光学フィルムの前記導光板に背向する表面に位置し
、各前記マイクロ構造は、複数のファセットを有する錐体構造であり、複数の前記プリズ
ムは、複数の前記マイクロ構造と前記出光面との間に位置する、
光学フィルムに複数の錐体構造を設計したバックライトモジュール。
続きを表示（約 1,200 文字）【請求項２】
複数の第２の光学フィルムをさらに含み、前記第１の光学フィルムは、前記複数の第２
の光学フィルムと前記出光面との間に位置し、前記複数の第２の光学フィルムは、複数の
プリズムシートを含む、
請求項１に記載の光学フィルムに複数の錐体構造を設計したバックライトモジュール。
【請求項３】
各前記プリズムシートは、並列された複数のプリズムストリップを含み、前記プリズム
シートの前記複数のプリズムストリップの延在方向は、他の前記プリズムシートの前記複
数のプリズムストリップの延在方向に垂直である、
請求項２に記載の光学フィルムに複数の錐体構造を設計したバックライトモジュール。
【請求項４】
前記出光面は、前記入光面の一側に接続され、前記光源は、直線に沿って並んで設けら
れた複数の発光ダイオードを有し、前記プリズムシートの前記複数のプリズムストリップ
の延在方向は、前記直線に平行であり、他の前記プリズムシートの前記複数のプリズムス
トリップの延在方向は、前記直線に垂直である、
請求項３に記載の光学フィルムに複数の錐体構造を設計したバックライトモジュール。
【請求項５】
前記プリズムの延在方向が前記直線に垂直である、
請求項４に記載の光学フィルムに複数の錐体構造を設計したバックライトモジュール。
【請求項６】
前記出光面は、前記入光面の一側に接続され、前記光源は、直線に沿って並んで設けら
れた複数の発光ダイオードを有し、各前記プリズムシートの前記複数のプリズムストリッ
プの延在方向は、前記直線と平行でも垂直でもない、
請求項３に記載の光学フィルムに複数の錐体構造を設計したバックライトモジュール。
【請求項７】
前記プリズムの延在方向は、前記直線に平行である、
請求項６に記載の光学フィルムに複数の錐体構造を設計したバックライトモジュール。
【請求項８】
複数の前記マイクロ構造は、互いに隣接する複数の角錐状の凹穴である、
請求項１から７のいずれか一項に記載の光学フィルムに複数の錐体構造を設計したバッ
クライトモジュール。
【請求項９】
複数の前記マイクロ構造は、互いに隣接する複数の角錐状のバンプである、
請求項１から７のいずれか一項に記載の光学フィルムに複数の錐体構造を設計したバッ
クライトモジュール。
【請求項１０】

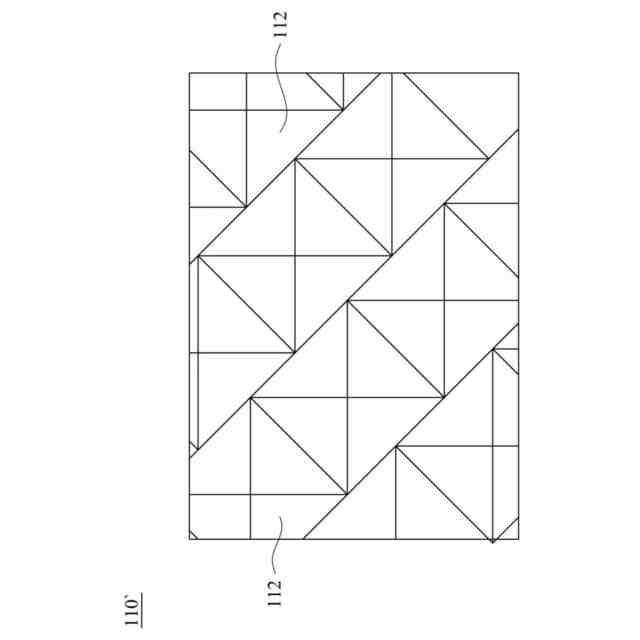

複数の前記マイクロ構造は、前記第１の光学フィルムの一辺に対して斜めにアレイ状に
配列されている、
請求項１から７のいずれか一項に記載の光学フィルムに複数の錐体構造を設計したバッ
クライトモジュール。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、光学フィルムに複数の錐体構造を設計したバックライトモジュール及び表示
装置に関し、特に、側辺入光型のバックライトモジュール及びそれを備える表示装置に関
する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来のバックライトモジュールは、通常、拡散シートを有して光線を均一化する。一般
的に、通常の拡散シートは複数の散乱粒子を有し、これらの散乱粒子は、光線を分散に出
射して光線を均一化するように、光線を散乱することができる。しかしながら、上記散乱
粒子を有する拡散シートは、通常、コンシーラー（ｃｏｎｃｅａｌ）に用いられるととも
に、低い光学指向性（ｏｐｔｉｃａｌｄｉｒｅｃｔｉｖｉｔｙ）を有して導光板の高い
指向性を破壊する。指向性を向上させると、拡散シートのヘイズを低下させる必要がある
が、コンシーラーが悪くなってしまう。プリズムシートは、輝度の向上に有利であるが、
バックライトモジュールに用いられる上拡散シート、下拡散シートのヘーズが輝度と光学
的なセンスの外観に影響を及ぼし、従来のバックライトモジュールの輝度（ｌｕｍｉｎａ
ｎｃｅ）をさらに向上させることが難しい。従って、コンシーラー能力を維持するととも
に、出光視野角の集光性と正面視野角の輝度を増加させることができることは、バックラ
イトモジュールの設計の重点となる。
【発明の概要】
【０００３】
本発明の一つの実施例は、光視野角の集光性と正面視野角の輝度を向上させることがで
きる光学フィルムを含むバックライトモジュールを提供する。
【０００４】
本発明の別の実施例は、上記バックライトモジュールを含む表示装置を提供する。
【０００５】

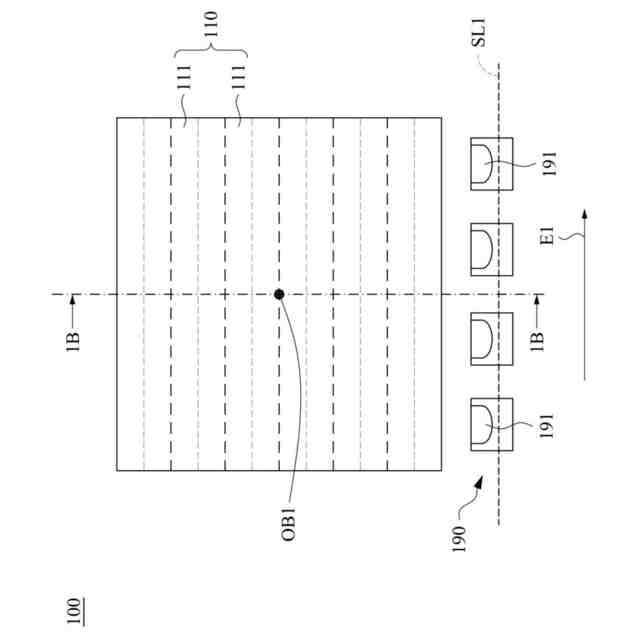

本発明の一つの実施例に係るバックライトモジュールは、導光板と、光源と、第１の光
学フィルムとを含む。導光板は、入光面と出光面を有し、出光面は法線を有する。光源は
、入光面に隣接して設けられる。第１の光学フィルムは、出光面に対して設けられ、複数
本の並列のプリズムと複数のマイクロ構造を含む。各プリズムの延在方向は法線に垂直で
あり、且つ各プリズムが導光板の出光面に面する。各マイクロ構造は、第１の光学フィル
ムのバックライト導光板に背向する表面に位置し、各マイクロ構造は、複数のファセット
を有する錐体構造である。これらのプリズムは、これらのマイクロ構造と出光面との間に
位置する。
【０００６】

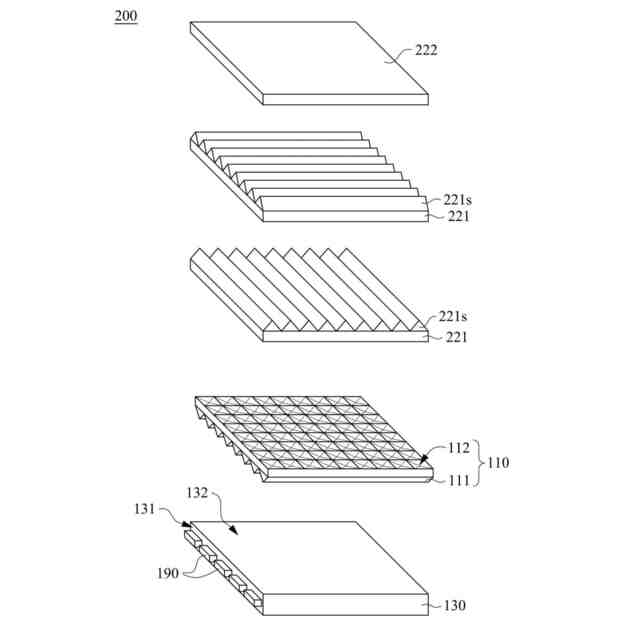

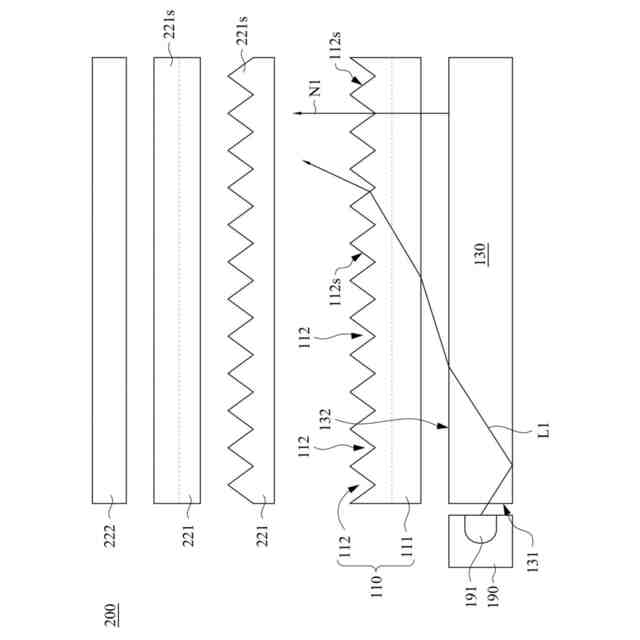

本発明の一つの実施例において、上記バックライトモジュールは、複数の第２の光学フ
ィルムをさらに含み、これらの第１の光学フィルムは、これらの第２の光学フィルムと出
光面との間に位置し、これらの第２の光学フィルムは、複数のプリズムシートを含む。
【０００７】

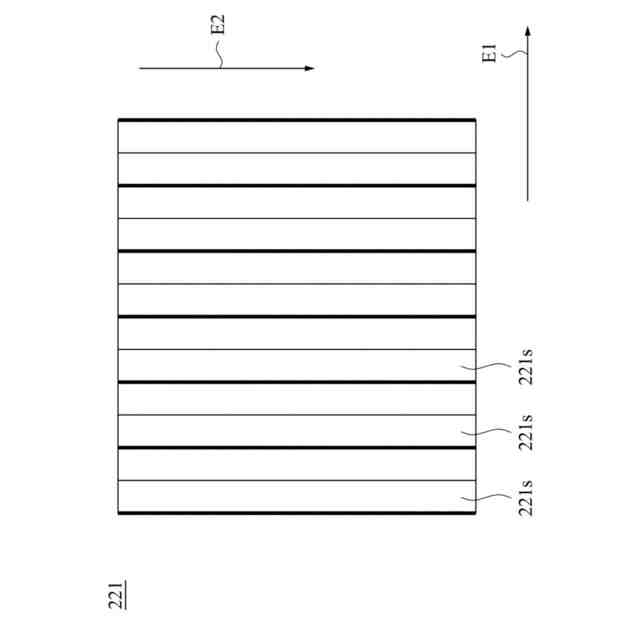

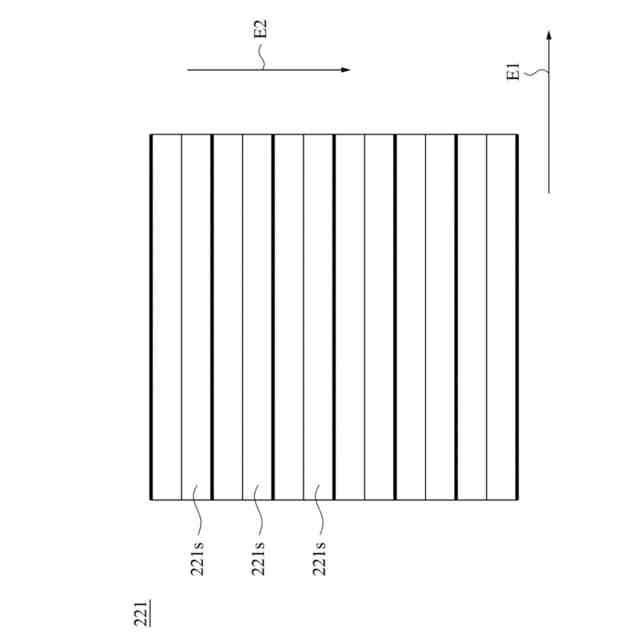

本発明の一つの実施例において、各プリズムシートは、複数の並列されたプリズムスト
リップを含み、一方のプリズムシートのこれらのプリズムストリップの延在方向は、他方
のプリズムシートのこれらのプリズムストリップの延在方向に垂直である。
【０００８】

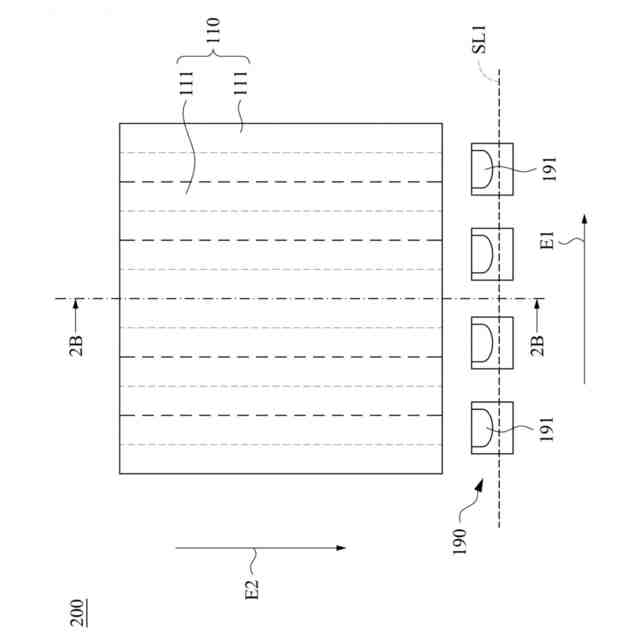

本発明の一つの実施例において、上記出光面は入光面の一側に接続される。光源は、直
線に沿って並んで設けられた複数の発光ダイオードを有し、一方のプリズムシートのこれ
らのプリズムストリップの延在方向が直線に平行であり、他方のプリズムシートのこれら
のプリズムストリップの延在方向が直線に垂直である。
【０００９】
本発明の一つの実施例において、これらのプリズムの延在方向は上記直線に垂直である
。
【００１０】
本発明の一つの実施例において、上記出光面は入光面の一側に接続され、光源は直線に
沿って並んで設けられた複数の発光ダイオードを有し、各プリズムシートのこれらのプリ
ズムストリップの延在方向は直線と平行でなく、且つ垂直ではない。
（【００１１】以降は省略されています）
