公開番号2025115501
公報種別公開特許公報(A)
公開日2025-08-07
出願番号2024009980
出願日2024-01-26
発明の名称印刷装置の制御方法
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類B41J 15/04 20060101AFI20250731BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】ロール体の巻き方向が正しく設定されていることを判定できる印刷装置の制御方法を提供する。
【解決手段】印刷装置の制御方法は、媒体が巻き重ねられたロール体の巻き方向を示す巻き方向データが設定される印刷装置の制御方法であって、巻き方向データに基づいて、媒体を巻き取るように、ロール体を支持する繰出軸を回転させることと、繰出軸が回転することによって、媒体に印刷する印刷部と繰出軸との間で媒体にテンションを加えるテンションバーが上方に移動した場合に、巻き方向データの巻き方向が繰出軸に支持されているロール体の巻き方向と一致すると判定し、繰出軸が回転することによってテンションバーが下方に移動した場合に、巻き方向データの巻き方向が繰出軸に支持されているロール体の巻き方向と一致しないと判定することと、を含む。
【選択図】図3
特許請求の範囲【請求項１】
媒体が巻き重ねられたロール体の巻き方向を示す巻き方向データが設定される印刷装置の制御方法であって、
前記巻き方向データに基づいて、媒体を巻き取るように、ロール体を支持する繰出軸を回転させることと、
前記繰出軸が回転することによって、媒体に印刷する印刷部と前記繰出軸との間で媒体にテンションを加えるテンションバーが上方に移動した場合に、前記巻き方向データの巻き方向が前記繰出軸に支持されているロール体の巻き方向と一致すると判定し、前記繰出軸が回転することによって前記テンションバーが下方に移動した場合に、前記巻き方向データの巻き方向が前記繰出軸に支持されているロール体の巻き方向と一致しないと判定することと、を含むことを特徴とする印刷装置の制御方法。
続きを表示（約 1,000 文字）【請求項２】
前記巻き方向データに基づいて媒体を巻き取るように前記繰出軸を回転させることにおいて、前記繰出軸の回転量が所定量に達しても前記テンションバーが移動しない場合に、前記繰出軸を逆方向に回転させることと、
前記繰出軸が逆方向に回転することによって、前記テンションバーが上方に移動した場合に、前記巻き方向データの巻き方向が前記繰出軸に支持されているロール体の巻き方向と一致しないと判定することと、を含むことを特徴とする請求項１に記載の印刷装置の制御方法。
【請求項３】
前記所定量は、第１所定量であり、
前記印刷装置の制御方法は、前記繰出軸の逆回転量が前記第１所定量よりも大きい第２所定量に達しても前記テンションバーが移動しない場合に、エラーが発生していると判定することを含むことを特徴とする請求項２に記載の印刷装置の制御方法。
【請求項４】
前記印刷装置の電源が投入された場合に、前記巻き方向データに基づいて、媒体を巻き取るように前記繰出軸を回転させることと、
前記印刷装置の電源が投入された場合に前記巻き方向データに基づいて媒体を巻き取るように前記繰出軸を回転させることにおいて、前記繰出軸の回転量が前記第１所定量よりも小さい第３所定量に達しても前記テンションバーが移動しない場合に、前記繰出軸を逆方向に回転させることと、
前記繰出軸の逆回転量が前記第３所定量よりも大きい第４所定量に達しても前記テンションバーが移動しない場合に、前記エラーが発生していると判定することと、を含むことを特徴とする請求項３に記載の印刷装置の制御方法。
【請求項５】
媒体が巻き重ねられたロール体の巻き方向を示す巻き方向データが設定される印刷装置の制御方法であって、
前記巻き方向データに基づいて、媒体を繰り出すように、ロール体を支持する繰出軸を回転させることと、
前記繰出軸が回転することによって、媒体に印刷する印刷部と前記繰出軸との間で媒体にテンションを加えるテンションバーが下方に移動した場合に、前記巻き方向データの巻き方向が前記繰出軸に支持されているロール体の巻き方向と一致すると判定し、前記繰出軸が回転することによって前記テンションバーが上方に移動した場合に、前記巻き方向データの巻き方向が前記繰出軸に支持されているロール体の巻き方向と一致しないと判定することと、を含むことを特徴とする印刷装置の制御方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、印刷装置の制御方法に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
特許文献１には、ロール体から媒体を繰り出す繰出軸と、繰り出された媒体に印刷する印刷部と、繰出軸と印刷部との間で媒体にテンションを付与するテンションバーとを備える印刷装置が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１２－２５４８８７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
こうした印刷装置においては、印刷面が内側を向く内巻きのロール体、又は、印刷面が外側を向く外巻きのロール体が繰出軸にセットされる。内巻きのロール体と外巻きのロール体とでは、媒体を繰り出す場合における繰出軸の回転方向が異なる。例えば、繰出軸に内巻きのロール体がセットされる場合、繰出軸が一方向に回転すると媒体が繰り出され、繰出軸が逆方向に回転すると媒体が巻き取られる。繰出軸に外巻きのロール体がセットされる場合、繰出軸が一方向に回転すると媒体が巻き取られ、繰出軸が逆方向に回転すると媒体が繰り出される。
【０００５】
通常、印刷装置においては、セットしたロール体の巻き方向についてユーザーが設定する。このとき、設定に誤りがあると、印刷装置が正しく動作できないおそれがある。
【課題を解決するための手段】
【０００６】
上記課題を解決する印刷装置の制御方法は、媒体が巻き重ねられたロール体の巻き方向を示す巻き方向データが設定される印刷装置の制御方法であって、前記巻き方向データに基づいて、媒体を巻き取るように、ロール体を支持する繰出軸を回転させることと、前記繰出軸が回転することによって、媒体に印刷する印刷部と前記繰出軸との間で媒体にテンションを加えるテンションバーが上方に移動した場合に、前記巻き方向データの巻き方向が前記繰出軸に支持されているロール体の巻き方向と一致すると判定し、前記繰出軸が回転することによって前記テンションバーが下方に移動した場合に、前記巻き方向データの巻き方向が前記繰出軸に支持されているロール体の巻き方向と一致しないと判定することと、を含む。
【０００７】
上記課題を解決する印刷装置の制御方法は、媒体が巻き重ねられたロール体の巻き方向を示す巻き方向データが設定される印刷装置の制御方法であって、前記巻き方向データに基づいて、媒体を繰り出すように、ロール体を支持する繰出軸を回転させることと、前記繰出軸が回転することによって、媒体に印刷する印刷部と前記繰出軸との間で媒体にテンションを加えるテンションバーが下方に移動した場合に、前記巻き方向データの巻き方向が前記繰出軸に支持されているロール体の巻き方向と一致すると判定し、前記繰出軸が回転することによって前記テンションバーが上方に移動した場合に、前記巻き方向データの巻き方向が前記繰出軸に支持されているロール体の巻き方向と一致しないと判定することと、を含む。
【図面の簡単な説明】
【０００８】

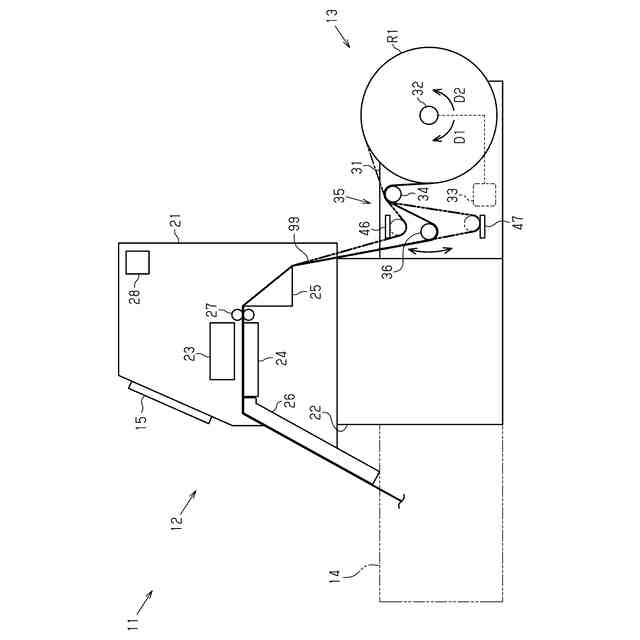

図１は、印刷装置の一例を示す側面図である。

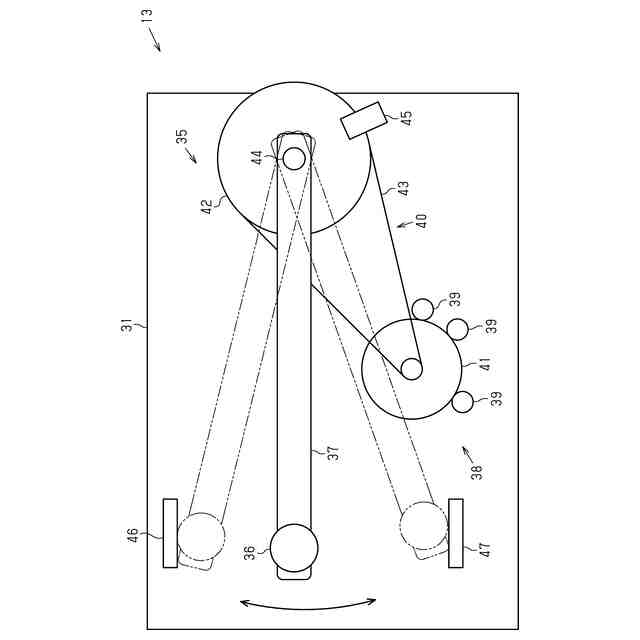

図２は、繰出ユニットを示す側面図である。

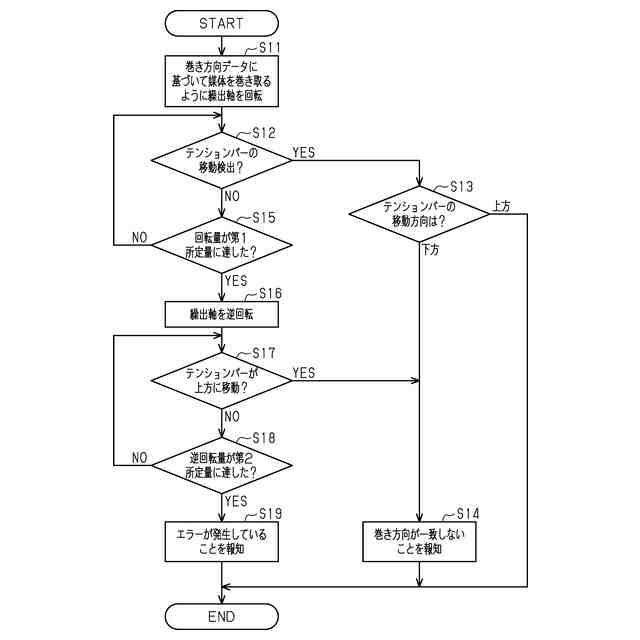

図３は、判定処理の一例を示すフローチャートである。

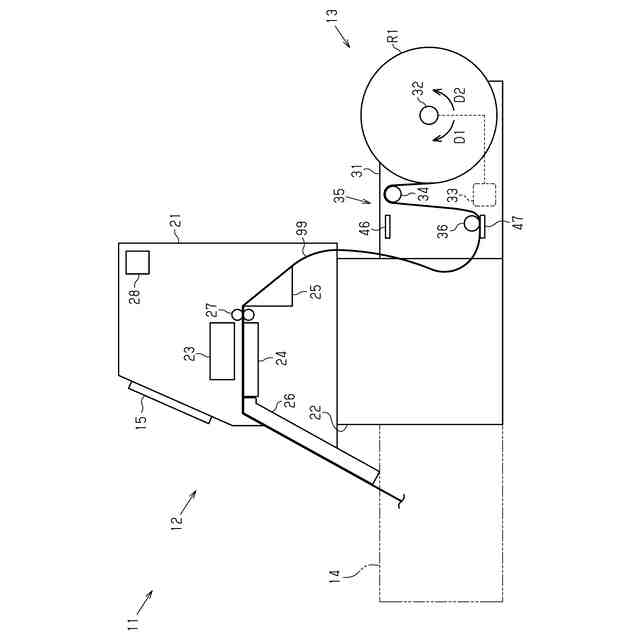

図４は、媒体が弛んだ状態でロール体がセットされた印刷装置の側面図である。
図５は、起動処理の一例を示すフローチャートである。
【発明を実施するための形態】
【０００９】
以下、印刷装置の一例について図を参照しながら説明する。印刷装置は、例えば、用紙、布帛などの媒体に液体の一例であるインクを吐出することによって、文字、写真などの画像を印刷するインクジェット式のプリンターである。
【００１０】
＜印刷装置＞
図１に示すように、印刷装置１１は、印刷ユニット１２と、繰出ユニット１３とを備える。印刷ユニット１２は、媒体９９に印刷するように構成される。繰出ユニット１３は、媒体９９を繰り出すように構成される。詳しくは、繰出ユニット１３は、ロール体Ｒ１から媒体９９を繰り出すように構成される。ロール体Ｒ１は、媒体９９が巻き重ねられた物品である。印刷ユニット１２及び繰出ユニット１３については、後で説明する。
