公開番号2025112831
公報種別公開特許公報(A)
公開日2025-08-01
出願番号2024007328
出願日2024-01-22
発明の名称ボイド発生予測方法、ボイド低減方法、ボイド発生予測プログラム及びボイド低減プログラム
出願人ポリプラスチックス株式会社
代理人園田・小林弁理士法人
主分類B29C 45/76 20060101AFI20250725BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】樹脂材料による射出成形プロセスによる樹脂成形品のボイドの発生挙動を精度よく予測すること。
【解決手段】ボイド発生予測方法は、式(I)を用いて、粘度測定結果から溶融状態におけるヤング率の温度依存性データを取得し、射出成形品の解析用モデルを作成し、成形工程における前記解析用モデルの温度分布及び圧力分布を取得し、離型後の冷却過程における前記解析用モデルの温度分布を算出し、前記ヤング率の温度依存性データと、前記温度分布及び圧力分布とに基づいて、前記解析用モデルの弾性率分布及び温度荷重分布を算出し、前記弾性率分布及び温度荷重分布を用いた構造解析によって、前記解析用モデルに発生する歪みを算出し、前記歪みからボイドの発生場所及びボイド量の少なくとも一方を予測することを含む。
E=ω₁η+ω₂ ・・・(I)
η:粘度
E:ヤング率
ω₁、ω₂:定数
【選択図】図2
特許請求の範囲【請求項１】
熱可塑性樹脂を金型に射出成形してなる射出成形品に生じるボイドの発生挙動を予測するボイド発生予測方法であって、

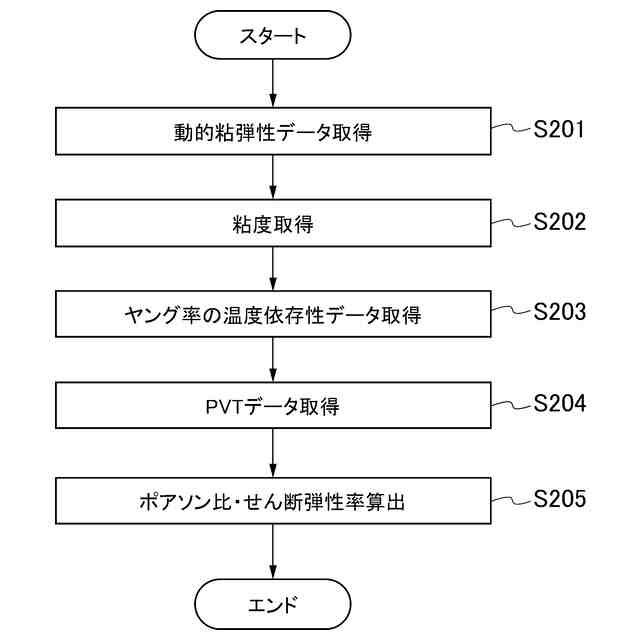

溶融状態の熱可塑性樹脂の粘度とヤング率の関係を示す式（Ｉ）を用いて、溶融状態の熱可塑性樹脂の粘度測定結果から溶融状態におけるヤング率の温度依存性データを取得するステップと、
前記射出成形品を複数の要素に分割した解析用モデルを作成するステップと、
熱可塑性樹脂の成形工程における前記解析用モデルの温度分布及び圧力分布を取得するステップと、
前記温度分布及び前記圧力分布を用いて、離型後の冷却過程における前記解析用モデルの温度分布を算出するステップと、
前記ヤング率の温度依存性データと、前記成形工程における温度分布及び圧力分布と、前記冷却過程における温度分布とに基づいて、前記解析用モデルの弾性率分布及び温度荷重分布を算出するステップと、
前記離型後の冷却過程における弾性率分布及び温度荷重分布を用いた構造解析によって、前記解析用モデルの各要素に発生する歪みを算出するステップと、
前記歪みからボイドの発生場所及びボイド量の少なくとも一方を予測するステップと、
を含むボイド発生予測方法。
Ｅ＝ω
1
η＋ω
2
・・・（Ｉ）
η：粘度
Ｅ：ヤング率
ω
1
、ω
2
：定数
続きを表示（約 1,400 文字）【請求項２】
前記ヤング率の温度依存性データを取得するステップは、
結晶化開始温度と結晶化終了温度との間について、固体状態におけるヤング率と溶融状態におけるヤング率とを線形補間することにより、ヤング率の温度依存性データを求める
請求項１に記載のボイド発生予測方法。
【請求項３】
前記結晶化開始温度又は結晶化終了温度は、
比熱測定において１℃／分から５０℃／分までの範囲に含まれる冷却速度にて熱可塑性樹脂を冷却する際の変曲点とする
請求項２に記載のボイド発生予測方法。
【請求項４】
前記ヤング率の温度依存性データを取得するステップは、
ヤング率の温度依存性データとＰＶＴデータとから体積弾性率を求め、式（II）を用いて、体積弾性率から射出成形品のポアソン比の温度依存性データをさらに取得する
請求項１又は２に記載のボイド発生予測方法。
TIFF
2025112831000007.tif
14
170
ν：ポアソン比
Ｅ：ヤング率
Ｋ：体積弾性率
【請求項５】
前記弾性率分布及び温度荷重分布を算出するステップは、

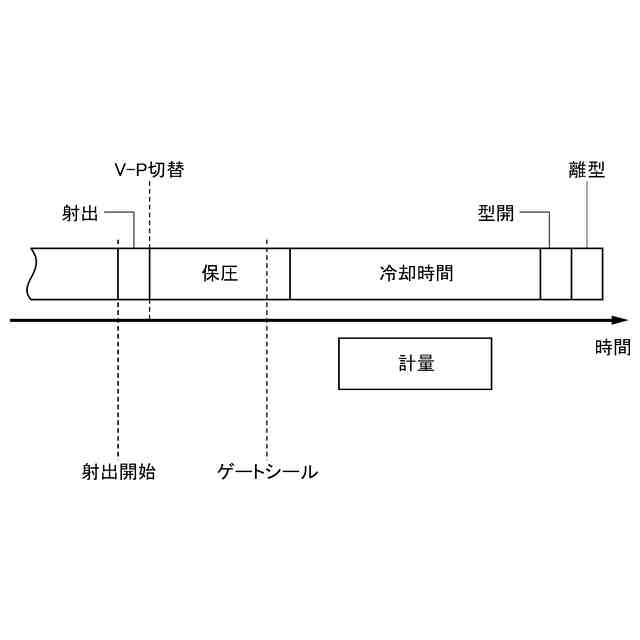

ゲートシール時間を時間的な始点とし、射出開始から所定の時間が経過した時点を時間的な終点として、前記弾性率分布及び温度荷重分布を算出する
請求項１に記載のボイド発生予測方法。
【請求項６】
前記ゲートシール時間は、
前記解析用モデルについての流動解析において、ゲートシールが発生するまでの時間が最小となるように成形条件が設定された上で、成形品の重量が最大となる時間として決定される
請求項５に記載のボイド発生予測方法。
【請求項７】
前記ゲートシール時間は、
ゲート中心部の温度が流動停止温度に達する時点までの時間として決定される
請求項５に記載のボイド発生予測方法。
【請求項８】
前記流動停止温度は、
樹脂の圧力（Pressure）、体積（Volume）及び温度（Temperature）の関係を示すＰＶＴデータに対し、２－ＤＯＭＡＩＮＴＡＩＴＰＶＴモデルのデータフィッティング係数Ｂ
5
及びＢ
6
を用いて、式（III）により求められる
請求項７に記載のボイド発生予測方法。
Ｔ
S
＝Ｂ
5
＋Ｂ
6
×Ｐ・・・（III）
Ｔ
S
：流動停止温度
Ｐ：圧力
【請求項９】
前記歪みを算出するステップは、
前記射出成形品が保圧冷却された離型の時点を時間的な始点とし、射出開始から所定の時間が経過した時点を時間的な終点として、温度依存性を考慮した前記弾性率分布及び温度荷重分布を用いて歪みを算出する
請求項１に記載のボイド発生予測方法。
【請求項１０】
前記温度分布及び圧力分布を取得するステップは、
交流定常法（ＩＳＯ２２００７－６）を用いた熱伝導率測定手法にて求めた熱伝導率を計算に用いる
請求項１に記載のボイド発生予測方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、ボイド発生予測方法、ボイド低減方法、ボイド発生予測プログラム及びボイド低減プログラムに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
従来、熱可塑性樹脂を用いた複雑な形状の部品製造において射出成形が用いられることがある。その成形条件又は製品形状によっては、樹脂成形品に「ヒケ（成形品表面に生じる窪み）」又は「ボイド（成形品内部に生じる空洞）」と呼ばれる成形不良が生じることがある。
【０００３】
ヒケ及びボイドは、熱可塑性樹脂の射出成形において、溶融状態で射出された熱可塑性樹脂が冷却され固化する過程で生じる。特に結晶性樹脂の場合、金型充填直後はランダム状態だった分子鎖が、結晶化により配向（折りたたまれて整列）し、その結果、金型充填直後の体積（金型寸法）よりも体積が減少（収縮）することによってヒケ又はボイドが生じる。
【０００４】
これらの成形不良が発生すると、製品の寸法精度低下（例えば、気密用途の部品では窪みによって相手側部材と接するシール面に隙間ができる）又は強度低下（ボイドを起点として破壊が生じやすくなる）が起こり得る。そこで、ヒケ及びボイドの抑制に関する技術向上が求められている。
【０００５】
ヒケ及びボイドを抑制する対策としては、実際に成形した成形品を確認して成形条件を変更する、又は、成形品のゲート又は肉厚の設計変更等をすることなどが挙げられる。しかし、これらの対策にかかる時間及び費用が膨大になることから、近年では、流動解析ソフトウェアを用いた射出成形シミュレーションにより、ヒケ及び／又はボイドの発生を予測し、製品形状及び成形条件の適正化をすることが検討されている。
【０００６】
例えば特許文献１では、流動解析ソフトウェアにより得られたデータが構造解析ソフトによる歪み解析に応用され、ボイドの発生が予測される。また、特許文献２では、流動解析により得られた温度データ及び圧力データから、弾性率分布及び体積収縮率分布が得られ、構造解析（歪み解析）に応用する連成解析によりヒケ又はボイドの発生が予測される。さらに、特許文献３には、連成解析に用いる幅広い温度領域における液状食品の弾性率の測定方法が示されている。
【先行技術文献】
【特許文献】
【０００７】
特開２００９－２３３８８２号公報
特許第７３６６３２７号公報
特開２００１－５９８０６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
しかしながら、既存の射出成形シミュレーション手法では、計算に用いられる弾性率などの温度依存性の扱いが不明確であるとともに、特に溶融状態の熱可塑性樹脂については弾性率などのデータの取得方法も知られていない。すなわち、例えば特許文献３に示され弾性率の測定方法は、主に液状食品を対象とした測定方法であるため、この測定方法を非常に高温である溶融状態の熱可塑性樹脂に適用するのは現実的ではない。このようなことから、流動解析ソフトウェアを用いても正確な射出成形シミュレーションをすることは困難であり、成形品のボイドの発生が十分な精度で予測できないことがある。
【０００９】
本開示の目的は、樹脂材料による射出成形プロセスによる樹脂成形品のボイドの発生挙動を精度よく予測する方法を提供することである。この課題を解決することにより、ボイドの発生しない成形品を得るための製品形状設計、金型設計、成形条件設定、成形材料を設計段階で事前に想定することが可能となり、製品化を効率的に行うことができる。
【課題を解決するための手段】
【００１０】

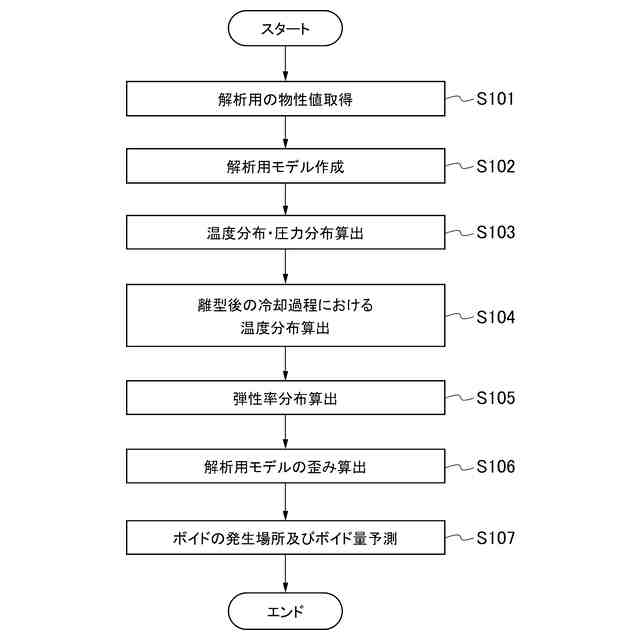

本開示の一態様によれば、ボイド発生予測方法は、熱可塑性樹脂を金型に射出成形してなる射出成形品に生じるボイドの発生挙動を予測するボイド発生予測方法であって、溶融状態の熱可塑性樹脂の粘度とヤング率の関係を示す式（Ｉ）を用いて、溶融状態の熱可塑性樹脂の粘度測定結果から溶融状態におけるヤング率の温度依存性データを取得するステップと、前記射出成形品を複数の要素に分割した解析用モデルを作成するステップと、熱可塑性樹脂の成形工程における前記解析用モデルの温度分布及び圧力分布を取得するステップと、前記温度分布及び前記圧力分布を用いて、離型後の冷却過程における前記解析用モデルの温度分布を算出するステップと、前記ヤング率の温度依存性データと、前記成形工程における温度分布及び圧力分布と、前記冷却過程における温度分布とに基づいて、前記解析用モデルの弾性率分布及び温度荷重分布を算出するステップと、前記離型後の冷却過程における弾性率分布及び温度荷重分布を用いた構造解析によって、前記解析用モデルの各要素に発生する歪みを算出するステップと、前記歪みからボイドの発生場所及びボイド量の少なくとも一方を予測するステップと、を含む。
Ｅ＝ω
1
η＋ω
2
・・・（Ｉ）
η：粘度
Ｅ：ヤング率
ω
1
、ω
2
：定数
（【００１１】以降は省略されています）
