発明の名称フレキシブル基板、液体噴射ヘッドおよび液体噴射記録装置
出願人エスアイアイ・プリンテック株式会社
代理人弁理士法人つばさ国際特許事務所
主分類B41J 2/14 20060101AFI20250723BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】信頼性を容易に向上させることが可能なフレキシブル基板等を提供する。
【解決手段】本開示の一実施の形態に係るフレキシブル基板は、複数のノズルを有する液体噴射ヘッドに適用する駆動信号を出力するフレキシブル基板であって、基板面と直交する方向に沿って互いに対向する、第1配線層および第2配線層を含む複数の配線層と、第1配線層の第1領域内に配置されており、ノズルから液体を噴射させるための駆動信号を生成する、1または複数の駆動デバイスと、第2配線層の第2領域に設けられており、このフレキシブル基板の変形を抑制する変形抑制部と、を備えている。
【選択図】図7
特許請求の範囲【請求項１】
複数のノズルを有する液体噴射ヘッドに適用する駆動信号を出力するフレキシブル基板であって、
基板面と直交する方向に沿って互いに対向する、第１配線層および第２配線層を含む複数の配線層と、
前記第１配線層の第１領域内に配置されており、前記ノズルから液体を噴射させるための前記駆動信号を生成する、１または複数の駆動デバイスと、
前記第２配線層の第２領域に設けられており、前記フレキシブル基板の変形を抑制する変形抑制部と
を備えたフレキシブル基板。
続きを表示（約 720 文字）【請求項２】
前記第２領域が、前記第１領域の少なくとも一部分と、重畳している
請求項１に記載のフレキシブル基板。
【請求項３】
前記第２領域が、前記第１領域内における前記駆動デバイスの端部の少なくとも一部分と、重畳している
請求項２に記載のフレキシブル基板。
【請求項４】
前記第２領域が、前記第１領域内における前記駆動デバイスの外周に沿って、配置されている
請求項２に記載のフレキシブル基板。
【請求項５】
前記第２領域が、前記第１領域内における前記駆動デバイスの全領域と、重畳している
請求項２に記載のフレキシブル基板。
【請求項６】
前記第２領域が、前記第１領域の外周に沿って、前記駆動デバイスの配置領域と離間して配置されている
請求項１に記載のフレキシブル基板。
【請求項７】
前記第２領域が、前記第１領域の全領域と重畳している
請求項１に記載のフレキシブル基板。
【請求項８】
前記第２領域は、前記第１領域の外部に、欠落部を含む外部領域を有している
請求項１に記載のフレキシブル基板。
【請求項９】
複数の前記駆動デバイスが、前記フレキシブル基板の長手方向に沿って、並んで配置されている
請求項１ないし請求項８のいずれか１項に記載のフレキシブル基板。
【請求項１０】
複数の前記第２領域が、複数の前記駆動デバイスごとに、互いに離間して配置されている
請求項９に記載のフレキシブル基板。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、フレキシブル基板、液体噴射ヘッドおよび液体噴射記録装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
液体噴射ヘッドを備えた液体噴射記録装置が様々な分野に利用されており、液体噴射ヘッドとしては、各種方式のものが開発されている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－１４４６７２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
このような液体噴射ヘッドでは一般に、信頼性を容易に向上させることが求められている。信頼性を容易に向上させることが可能な、フレキシブル基板、液体噴射ヘッドおよび液体噴射記録装置を提供することが望ましい。
【課題を解決するための手段】
【０００５】
本開示の一実施の形態に係るフレキシブル基板は、複数のノズルを有する液体噴射ヘッドに適用する駆動信号を出力するフレキシブル基板であって、基板面と直交する方向に沿って互いに対向する、第１配線層および第２配線層を含む複数の配線層と、第１配線層の第１領域内に配置されており、ノズルから液体を噴射させるための駆動信号を生成する、１または複数の駆動デバイスと、第２配線層の第２領域に設けられており、このフレキシブル基板の変形を抑制する変形抑制部と、を備えたものである。
【０００６】
本開示の一実施の形態に係る液体噴射ヘッドは、上記本開示の一実施の形態に係るフレキシブル基板と、このフレキシブル基板から出力される駆動信号に基づいて液体を噴射する、複数のノズルを有する噴射部と、を備えたものである。
【０００７】
本開示の一実施の形態に係る液体噴射記録装置は、上記本開示の一実施の形態に係る液体噴射ヘッドを備えたものである。
【発明の効果】
【０００８】
本開示の一実施の形態に係るフレキシブル基板、液体噴射ヘッドおよび液体噴射記録装置によれば、信頼性を容易に向上させることが可能となる。
【図面の簡単な説明】
【０００９】

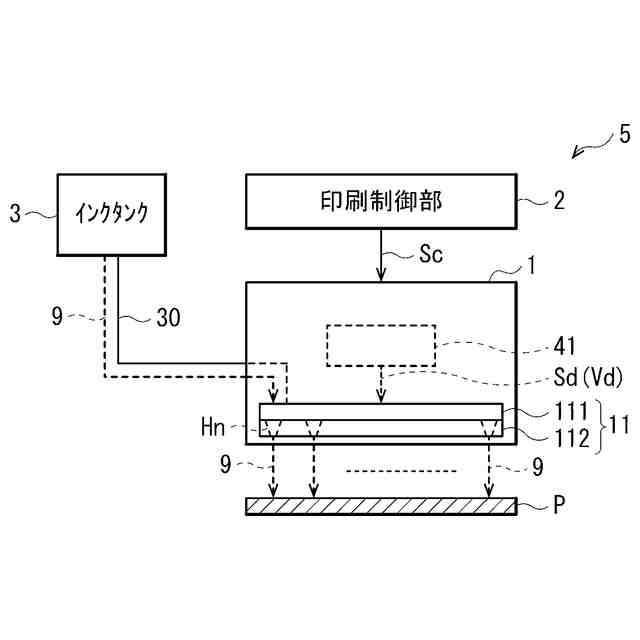

本開示の一実施の形態に係る液体噴射装置の概略構成例を表すブロック図である。

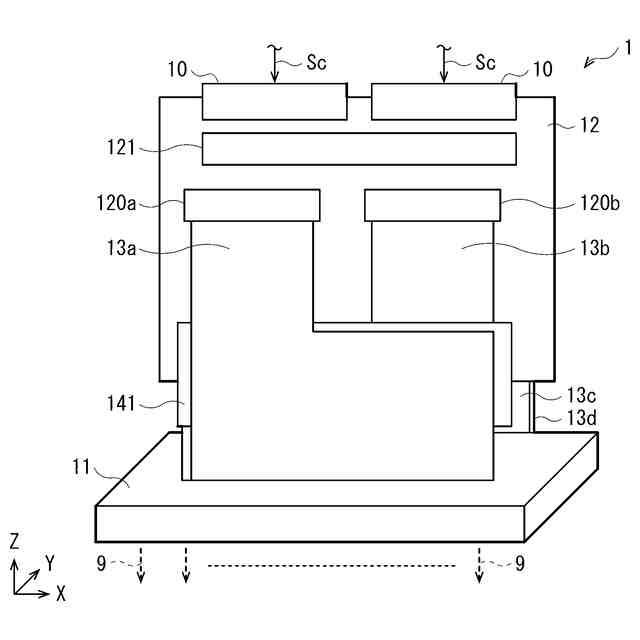

図１に示した液体噴射ヘッドの概略構成例を模式的に表す斜視図である。

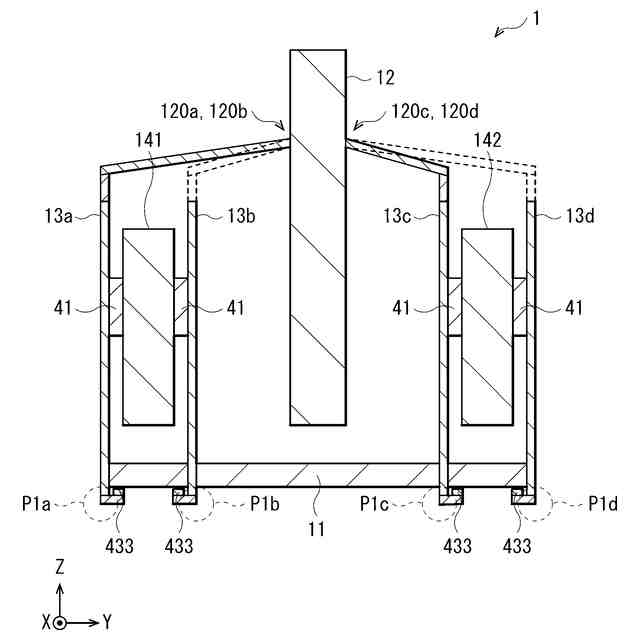

図２に示した液体噴射ヘッドの構成例を模式的に表す断面図である。

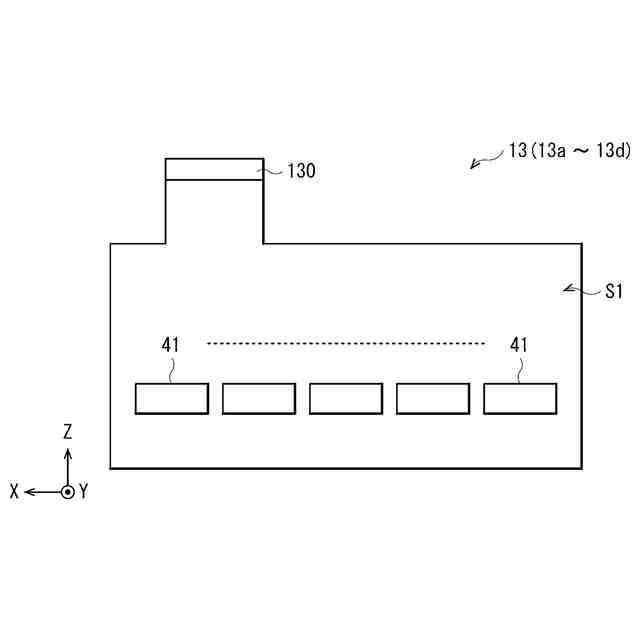

図２，図３に示したフレキシブル基板の詳細構成例を模式的に表す平面図である。

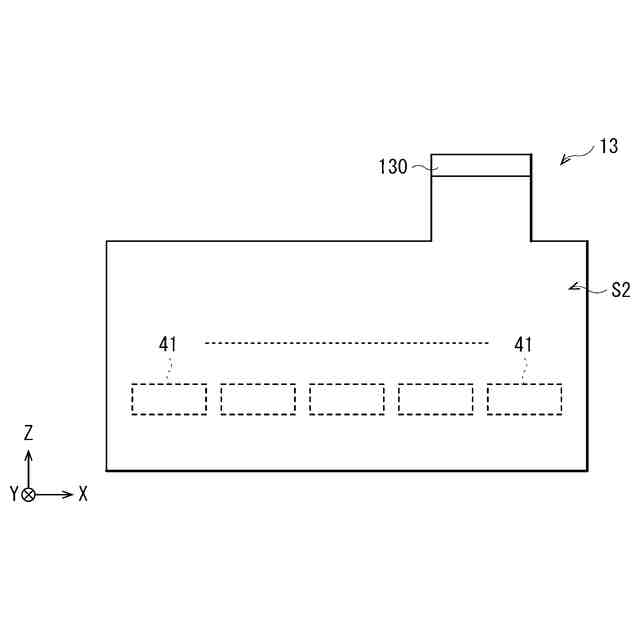

図２，図３に示したフレキシブル基板の詳細構成例を模式的に表す他の平面図である。

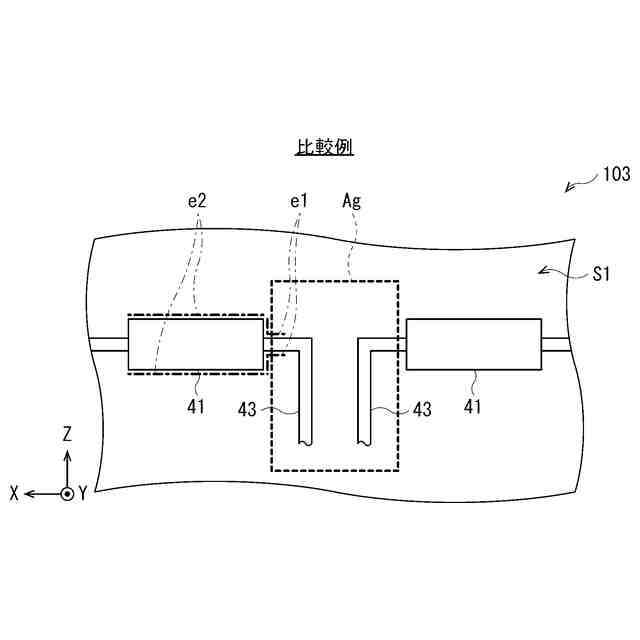

比較例に係るフレキシブル基板内での配線パターン等の配置構成例を模式的に表す平面図である。

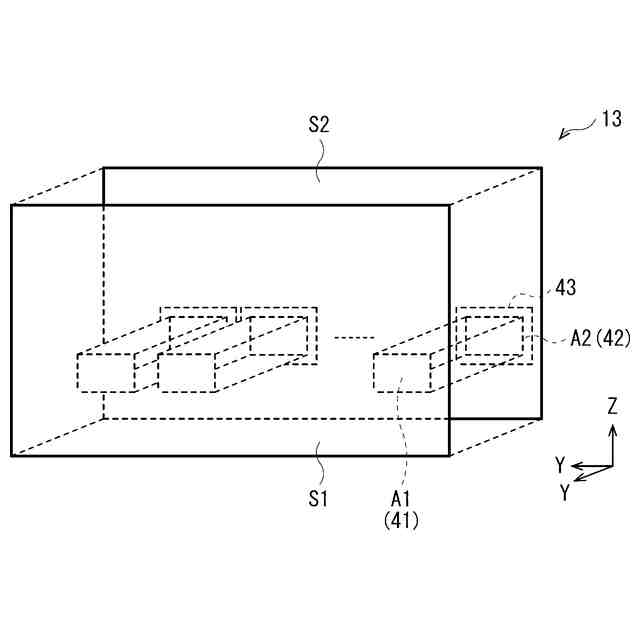

実施の形態に係る変形抑制部等の配置構成例を模式的に表す斜視図である。

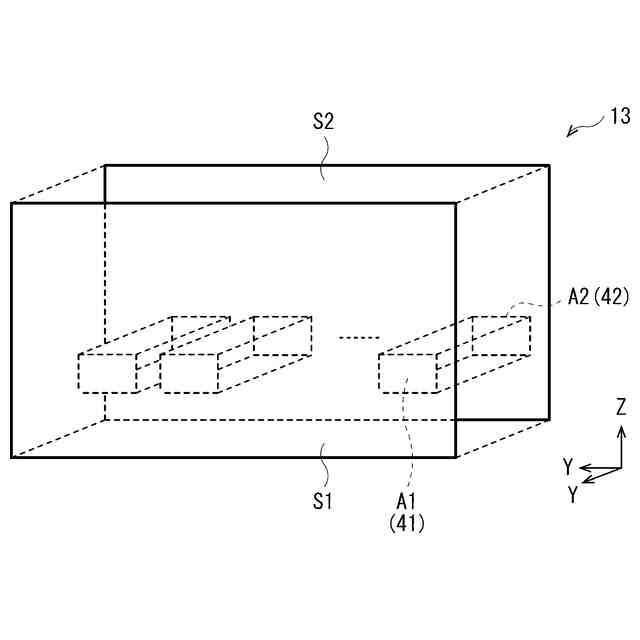

実施の形態に係る変形抑制部等の配置構成例を模式的に表す他の斜視図である。
図８に示した変形抑制部等の配置構成例を模式的に表す断面図である。
実施例１に係る変形抑制部等の配置構成例を模式的に表す平面図である。
実施例２に係る変形抑制部等の配置構成例を模式的に表す平面図である。
実施例３に係る変形抑制部等の配置構成例を模式的に表す平面図である。
実施例４に係る変形抑制部等の配置構成例を模式的に表す平面図である。
実施例５に係る変形抑制部等の配置構成例を模式的に表す平面図である。
実施例６に係る変形抑制部等の配置構成例を模式的に表す平面図である。
実施例７に係る変形抑制部等の配置構成例を模式的に表す平面図である。
【発明を実施するための形態】
【００１０】
以下、本開示の実施の形態について、図面を参照して詳細に説明する。なお、説明は以下の順序で行う。
１．実施の形態（各種構成の変形抑制部を備えたフレキシブル基板の例）
２．変形例
（【００１１】以降は省略されています）
