発明の名称印刷装置
出願人ブラザー工業株式会社
代理人
主分類B41J 11/70 20060101AFI20241008BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】ユーザが切断後のシートのサイズを設定可能な印刷装置を提供する。
【解決手段】印刷装置は、印刷エンジンと、カッターと、ユーザインタフェースと、コントローラと、を備えている。ユーザインタフェースを介して、切断前のシートのサイズである第1サイズと、切断した後のシートのサイズであって、第1サイズのシートに対して任意に指定できる範囲から指定されたサイズである第2サイズと、を指定可能である。コントローラは、第2サイズとして指定されたサイズのシートが生成されるように、第1サイズのシートを切断する第1切断処理を実行する。
【選択図】図7
特許請求の範囲【請求項１】
印刷エンジンと、
カッターと、
ユーザインタフェースと、
コントローラと、
を備え、
前記ユーザインタフェースを介して、前記カッターによる切断前のシートのサイズである第１サイズと、前記第１サイズのシートを前記カッターにより切断した後のシートのサイズであって、前記第１サイズのシートに対して任意に指定できる範囲から指定されたサイズである第２サイズと、を指定可能であり、
前記コントローラは、
前記印刷エンジンによる印刷に用いるシートが前記第１サイズであり、且つ、前記第２サイズが指定されている場合、前記第２サイズとして指定されたサイズのシートが生成されるように、前記カッターにより前記第１サイズのシートを切断する第１切断処理を実行することが可能である印刷装置。
続きを表示（約 2,400 文字）【請求項２】
メモリを更に備え、
前記コントローラは、
前記ユーザインタフェースを介して指定された前記第１サイズを示す情報及び前記第２サイズを示す情報を、前記メモリに記憶する記憶処理を実行し、
前記記憶処理の後に受け付けた印刷指示に基づく印刷において、印刷に用いるシートが、前記メモリに記憶された情報が示す前記第１サイズのシートである場合は、前記メモリに記憶された前記第２サイズを示す情報に基づいて前記第２サイズのシートが生成されるように、前記第１サイズのシートを切断することが可能である請求項１に記載の印刷装置。
【請求項３】
前記ユーザインタフェースは、操作パネルを含み、
前記操作パネルには、前記第１サイズのシートに対して任意に指定できる範囲から前記第２サイズを指定させるための指定画面が表示可能であり、
前記コントローラは、
前記指定画面を介して、前記第２サイズを指定する操作を受け付けた場合、前記記憶処理にて前記第２サイズを示す情報を記憶することが可能である請求項２に記載の印刷装置。
【請求項４】
前記指定画面を介して、前記第２サイズを示す数値を指定する操作を受け付けた場合、前記記憶処理にて前記第２サイズを示す情報を記憶することが可能であり、
前記指定画面では、前記第１サイズのシートに対して任意に指定できる範囲から外れる数値を前記第２サイズとして指定できないように構成されていることを特徴とする請求項３に記載の印刷装置。
【請求項５】
前記カッターよりもシート搬送方向の下流に配置された下流ローラと、
前記カッターよりもシート搬送方向の上流に配置された上流ローラと、
前記上流ローラよりも上流に配置された定着ローラと、
を更に備え、
前記第１サイズのシートに対して任意に指定できる範囲の数値として、
前記第１切断処理にて、前記カッターによりシートを切断することにより、先行する第１シートと、前記第１シートに後続する第２シートとを生成する場合、
（ｉ）前記第１シートのシート搬送方向のサイズが、前記カッターと前記下流ローラとの間のシート搬送方向の距離以上であり、且つ、
（ｉｉ）前記第２シートのシート搬送方向のサイズが、前記上流ローラと前記下流ローラとの間の距離以上であり、且つ、
（ｉｉｉ）前記第２シートのシート搬送方向のサイズが、前記定着ローラと前記上流ローラとの間の距離未満である、
という条件を満たす数値が設定可能であることを特徴とする請求項４に記載の印刷装置。
【請求項６】
前記コントローラは、
前記第１サイズのシートに対して任意に指定できる範囲である、複数の第２サイズそれぞれに対応する複数の選択肢を含む前記指定画面を前記操作パネルに表示することが可能であり、前記指定画面を介して、前記複数の選択肢のいずれかを指定する操作を受け付けた場合、前記記憶処理にて前記第２サイズを示す情報を記憶することを特徴とする請求項３に記載の印刷装置。
【請求項７】
前記コントローラは、
複数の第１サイズそれぞれに対応する複数の選択肢を含む前記指定画面を前記操作パネルに表示することが可能であり、
前記指定画面を介して、複数の前記第１サイズそれぞれに対応する前記第２サイズを指定可能であり、
前記指定画面では、前記第１サイズのシートに対して任意に指定できる範囲から外れる数値を前記第２サイズとして指定できないように構成されていることを特徴とする請求項３に記載の印刷装置。
【請求項８】
前記ユーザインタフェースは、操作パネルを含み、
前記操作パネルには、前記第１サイズのシートに対して任意に指定できる範囲から前記第２サイズを指定させるための指定画面が表示可能であり、
前記指定画面を介して、前記第１サイズのシートに対して任意に指定できる範囲から前記第２サイズを示す数値を指定することが可能であるが、
前記第１サイズのシートに対して任意に指定できる範囲から外れる数値の指定には制限があるように構成されることを特徴とする請求項１に記載の印刷装置。
【請求項９】
前記指定画面では、前記第１サイズのシートに対して任意に指定できる範囲から外れる数値を前記第２サイズとして指定できないように構成されていることを特徴とする請求項８に記載の印刷装置。
【請求項１０】
前記カッターよりもシート搬送方向の下流に配置された下流ローラと、
前記カッターよりもシート搬送方向の上流に配置された上流ローラと、
前記上流ローラよりも上流に配置された定着ローラと、
を更に備え、
前記第１サイズのシートに対して任意に指定できる範囲の数値として、
前記第１切断処理にて、前記カッターによりシートを切断することにより、先行する第１シートと、前記第１シートに後続する第２シートとを生成する場合、
（ｉ）前記第１シートのシート搬送方向のサイズが、前記カッターと前記下流ローラとの間のシート搬送方向の距離以上であり、且つ、
（ｉｉ）前記第２シートのシート搬送方向のサイズが、前記上流ローラと前記下流ローラとの間の距離以上であり、且つ、
（ｉｉｉ）前記第２シートのシート搬送方向のサイズが、前記定着ローラと前記上流ローラとの間の距離未満である、
という条件を満たす数値が設定可能であることを特徴とする請求項８に記載の印刷装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、カッターを備えた印刷装置に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
電子写真プリンタなどの印刷装置には、シートを切断するカッターを実装したものがある。特許文献１には、シートに画像形成処理を実行した後、裁断部にて裁断することにより、各々画像形成処理された、２つのシートを生成して、排出する画像形成装置が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８-１８６４４８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１の画像形成装置では、裁断後のシートのサイズをユーザが任意に設定することができないという課題がある。
【０００５】
本開示は、上述した課題を解決するためになされたものであり、その目的は、ユーザが切断後のシートのサイズを設定可能な印刷装置を提供することにある。
【課題を解決するための手段】
【０００６】
印刷エンジンによる印刷に用いるシートが第１サイズであり、且つ、ユーザインタフェースを介して第２サイズが指定されている場合、前記第２サイズとして指定されたサイズのシートが生成されるように、カッターにより前記第１サイズのシートを切断する第１切断処理を実行することが可能な印刷装置を開示する。
【０００７】
印刷エンジンにより印刷に用いるシートが前記第１サイズであり、且つ、前記第２サイズが指定されている場合、前記第２サイズとして指定されたサイズのシートが生成されるように、前記カッターにより前記第１サイズのシートを切断する第１切断処理と、前記第１切断処理の後、前記第１サイズから前記第２サイズを差し引いたサイズである第３サイズを算出する算出処理と、前記算出処理にて算出された前記第３サイズが、前記第２サイズよりも大きいか否かを判定する判定処理と、を実行し、前記判定処理にて前記第３サイズが前記第２サイズよりも大きいと判定した場合に、２枚目の前記第２サイズのシートが生成されるように、前記カッターにより前記第３サイズのシートを切断する第２切断処理を実行する印刷装置を開示する。
【発明の効果】
【０００８】
開示する印刷装置によれば、第１サイズのシートを切断することで、指定された任意のサイズのシートを、印刷に用いるために生成することができる。
【図面の簡単な説明】
【０００９】

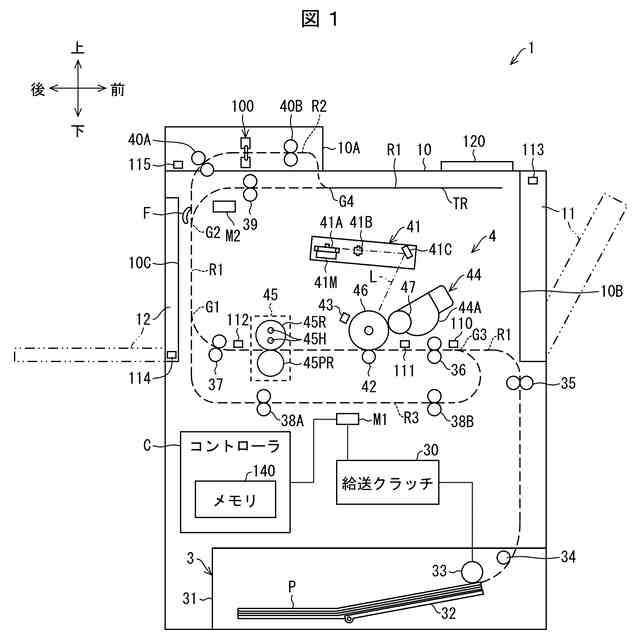

本開示の印刷装置の概略構成を示す図である。
印刷装置とＰＣのシステム構成を示す図である。

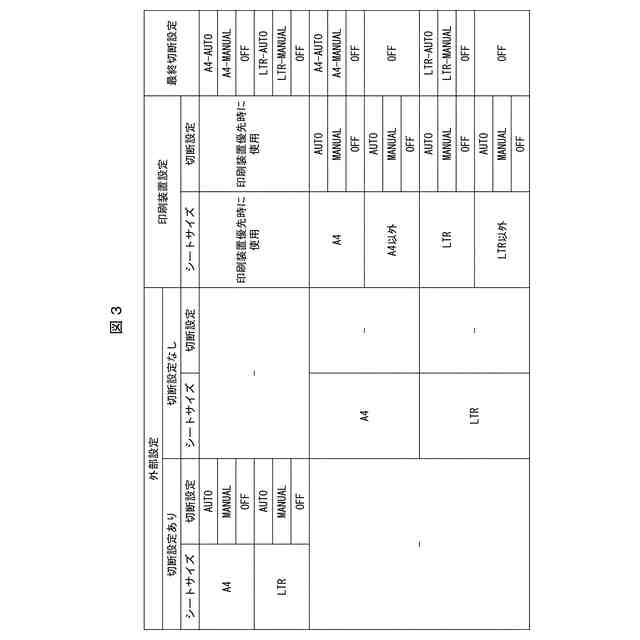

印刷装置における印刷設定を説明するための図である。

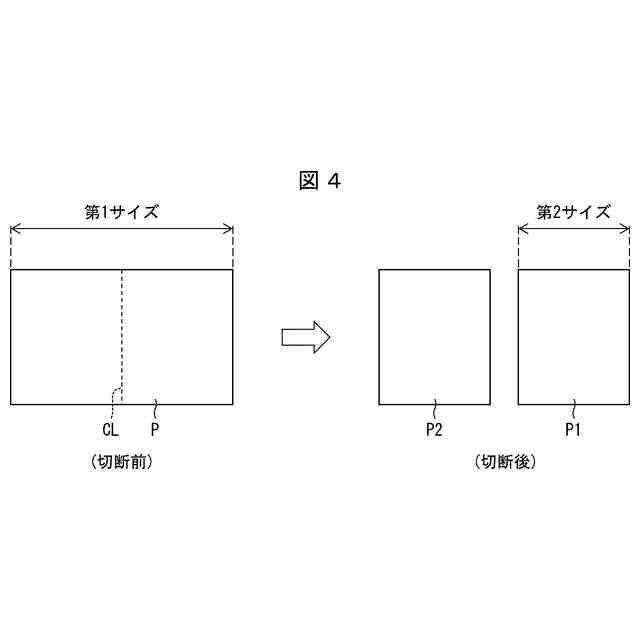

切断前のシートと、切断後に生成される第１シート及び第２シートを示す図である。

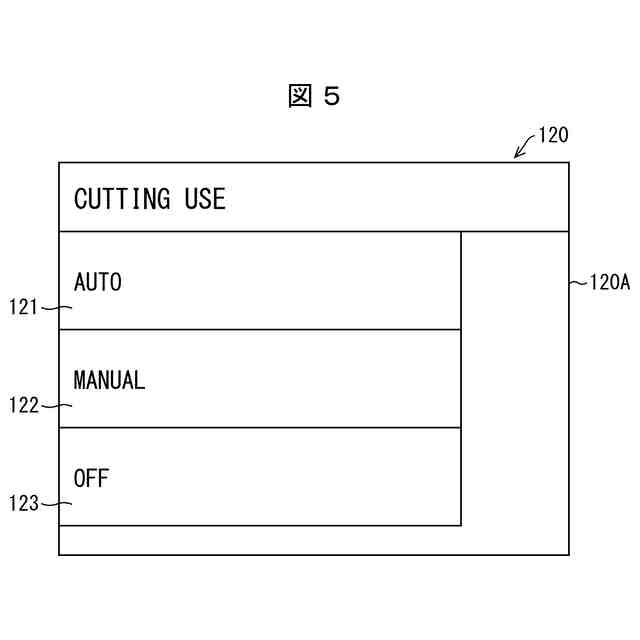

印刷装置の操作パネルに表示される指定画面の一例を示す図である。

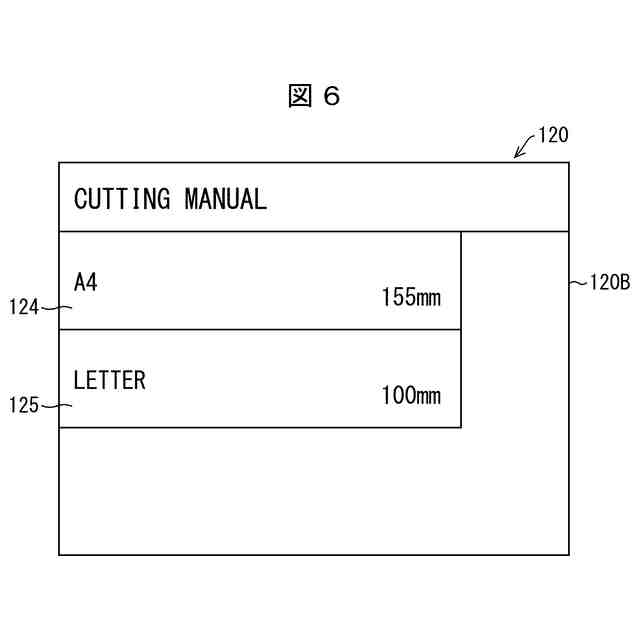

印刷装置の操作パネルに表示される指定画面の別例を示す図である。

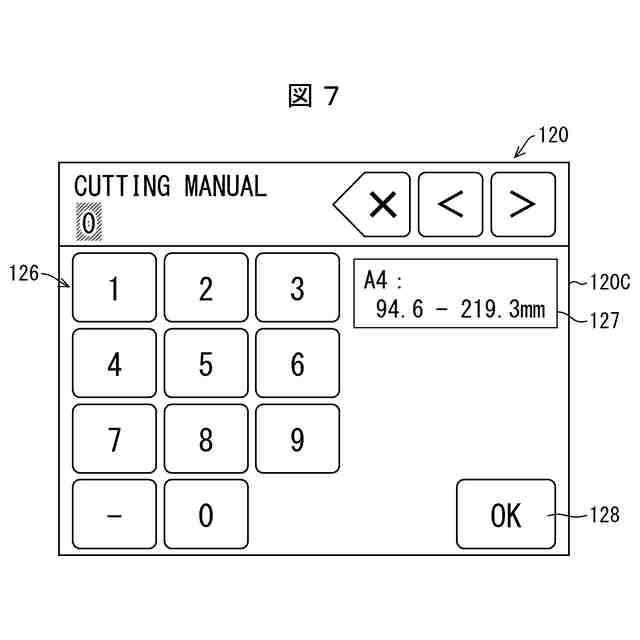

図６の指定画面から遷移する指定画面の一例を示す図である。
図６の指定画面から遷移する指定画面の別例を示す図である。

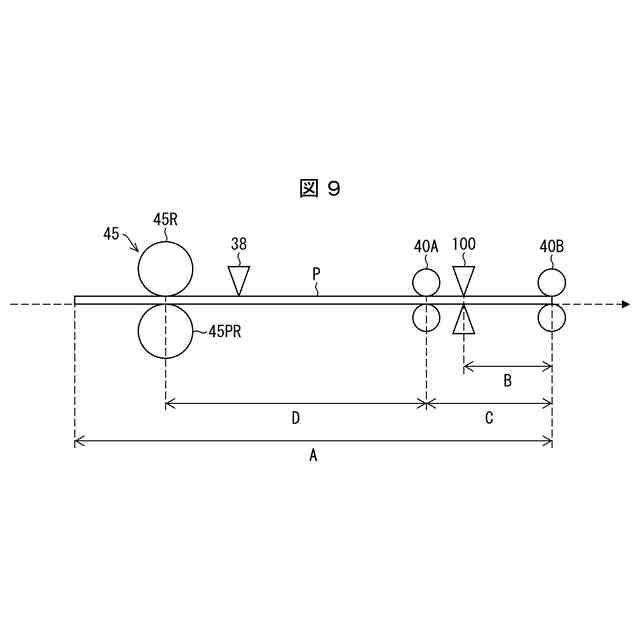

第１サイズのシートに対して任意に指定できる第２サイズの範囲を説明するための模式図である。
印刷装置のコントローラによる制御の流れの一例を示すフローチャートである。
図１０の切断処理の流れの一例を示すフローチャートである。
第１サイズがＡ４であり、第２サイズがＡ５サイズである場合における印刷装置１の各部の動作を説明するためのタイミングチャートである。
切断前のシートと、切断後に生成される第１シート乃至第３シートを示す図である。
第２サイズが小切手サイズである場合における印刷装置のコントローラによる第２切断処理を実行する場合における印刷装置の各部の動作を説明するためのタイミングチャートである。
切断前のシートと、切断後に生成される第１シート乃至第４シートを示す図である。
【発明を実施するための形態】
【００１０】
以下、本開示の印刷装置１について、図１～図１５を参照して説明する。
