発明の名称エレベータのかごドア装置
出願人三菱電機ビルソリューションズ株式会社
代理人弁理士法人加藤国際特許事務所
主分類B66B 13/30 20060101AFI20250722BHJP(巻上装置;揚重装置;牽引装置)
要約【課題】乗場ドアの自閉力によるかごドアの閉動作を規制する機能を容易に持たせることができるエレベータのかごドア装置を得ることを目的とする。
【解決手段】規制装置50は、かご敷居36の戸袋側端部において、敷居溝36a内に設けられている。また、規制装置50は、ドアモータ44による第1かごドア32及び第2かごドア33の開閉動作を許容しつつ、第1乗場ドア16及び第2乗場ドア17の自閉力による第1かごドア32及び第2かごドア33閉動作を規制する。規制装置50は、規制装置本体51を有している。規制装置本体51は、板ばね部材である。
【選択図】図3
特許請求の範囲【請求項１】
かごに設けられており、かつ敷居溝が設けられているかご敷居、
前記かごに設けられているドアモータ、
かごドア本体と、前記かごドア本体の下部に設けられており、前記敷居溝に挿入されている戸の脚とを有しており、前記ドアモータによって開閉動作するかごドア、及び
前記ドアモータによる前記かごドアの開閉動作を許容しつつ、乗場ドアの自閉力による前記かごドアの閉動作を規制する規制装置
を備え、
前記規制装置は、前記敷居溝に設けられている規制装置本体を有しており、
前記規制装置本体は、
前記戸の脚の下端よりも上の位置である規制位置と、前記規制位置よりも下の位置である許容位置との間で変位可能な可動部と、
前記可動部を前記許容位置から前記規制位置に復帰させる復帰ばね部と
を有しており、
前記乗場ドアの自閉力による前記かごドアの閉動作は、前記規制位置に位置する前記可動部に前記戸の脚が当たることにより規制され、
前記ドアモータによる前記かごドアの開閉動作時には、前記戸の脚により前記可動部が押されることによって、前記復帰ばね部が弾性変形して前記可動部が前記許容位置に変位するエレベータのかごドア装置。
続きを表示（約 750 文字）【請求項２】
かごに設けられており、かつ敷居溝が設けられているかご敷居、
前記かごに設けられているドアモータ、
かごドア本体と、前記かごドア本体の下部に設けられており、前記敷居溝に挿入されている戸の脚とを有しており、前記ドアモータによって開閉動作するかごドア、及び
前記ドアモータによる前記かごドアの開閉動作を許容しつつ、乗場ドアの自閉力による前記かごドアの閉動作を規制する規制装置
を備え、
前記規制装置は、
前記敷居溝に設けられている規制装置本体と、
前記戸の脚よりも戸当たり側において前記かごドア本体の下部に設けられており、かつ前記敷居溝内に突出している突出部材と
を有しており、
前記突出部材の下端と前記敷居溝の底面との間隔は、前記戸の脚の下端と前記底面との間隔よりも小さく、
前記規制装置本体は、
前記突出部材の下端よりも上であり前記戸の脚の下端よりも下の位置である規制位置と、前記規制位置よりも下の位置である許容位置との間で変位可能な可動部と、
前記可動部を前記許容位置から前記規制位置に復帰させる復帰ばね部と
を有しており、
前記乗場ドアの自閉力による前記かごドアの閉動作は、前記規制位置に位置する前記可動部に前記突出部材が当たることにより規制され、
前記ドアモータによる前記かごドアの開閉動作時には、前記突出部材により前記可動部が押されることによって、前記復帰ばね部が弾性変形して前記可動部が前記許容位置に変位するエレベータのかごドア装置。
【請求項３】
前記規制装置は、板ばね部材である請求項１又は請求項２に記載のエレベータのかごドア装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、エレベータのかごドア装置に関するものである。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
従来のエレベータのドア装置では、強磁性体により構成された部位が、ハンガローラに設けられている。ドアレールの一部は、磁石によって構成されている。磁石は、ドアが開位置及び閉位置のうちの少なくとも閉位置のときの強磁性体と対応する位置に配置されている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特許第６８２７６５３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記のような従来のエレベータのドア装置では、強磁性体により構成された部位を含む特殊なハンガローラを用いる必要があり、既設のドア装置に適用する場合、ハンガローラを交換する必要がある。また、ドアが開位置及び閉位置のうちの少なくとも閉位置のときの強磁性体と対応する位置に磁石を配置する必要があり、位置調整に手間がかかる。
【０００５】
本開示は、上記のような課題を解決するためになされたものであり、乗場ドアの自閉力によるかごドアの閉動作を規制する機能を容易に持たせることができるエレベータのかごドア装置を得ることを目的とする。
【課題を解決するための手段】
【０００６】
本開示に係るエレベータのかごドア装置は、かごに設けられており、かつ敷居溝が設けられているかご敷居、かごに設けられているドアモータ、かごドア本体と、かごドア本体の下部に設けられており、敷居溝に挿入されている戸の脚とを有しており、ドアモータによって開閉動作するかごドア、及びドアモータによるかごドアの開閉動作を許容しつつ、乗場ドアの自閉力によるかごドアの閉動作を規制する規制装置を備え、規制装置は、敷居溝に設けられている規制装置本体を有しており、規制装置本体は、戸の脚の下端よりも上の位置である規制位置と、規制位置よりも下の位置である許容位置との間で変位可能な可動部と、可動部を許容位置から規制位置に復帰させる復帰ばね部とを有しており、乗場ドアの自閉力によるかごドアの閉動作は、規制位置に位置する可動部に戸の脚が当たることにより規制され、ドアモータによるかごドアの開閉動作時には、戸の脚により可動部が押されることによって、復帰ばね部が弾性変形して可動部が許容位置に変位する。
また、本開示に係るエレベータのかごドア装置は、かごに設けられており、かつ敷居溝が設けられているかご敷居、かごに設けられているドアモータ、かごドア本体と、かごドア本体の下部に設けられており、敷居溝に挿入されている戸の脚とを有しており、ドアモータによって開閉動作するかごドア、及びドアモータによるかごドアの開閉動作を許容しつつ、乗場ドアの自閉力によるかごドアの閉動作を規制する規制装置を備え、規制装置は、敷居溝に設けられている規制装置本体と、戸の脚よりも戸当たり側においてかごドア本体の下部に設けられており、かつ敷居溝内に突出している突出部材とを有しており、突出部材の下端と敷居溝の底面との間隔は、戸の脚の下端と底面との間隔よりも小さく、規制装置本体は、突出部材の下端よりも上であり戸の脚の下端よりも下の位置である規制位置と、規制位置よりも下の位置である許容位置との間で変位可能な可動部と、可動部を許容位置から規制位置に復帰させる復帰ばね部とを有しており、乗場ドアの自閉力によるかごドアの閉動作は、規制位置に位置する可動部に突出部材が当たることにより規制され、ドアモータによるかごドアの開閉動作時には、突出部材により可動部が押されることによって、復帰ばね部が弾性変形して可動部が許容位置に変位する。
【発明の効果】
【０００７】
本開示のエレベータのかごドア装置によれば、乗場ドアの自閉力によるかごドアの閉動作を規制する機能を容易に持たせることができる。
【図面の簡単な説明】
【０００８】

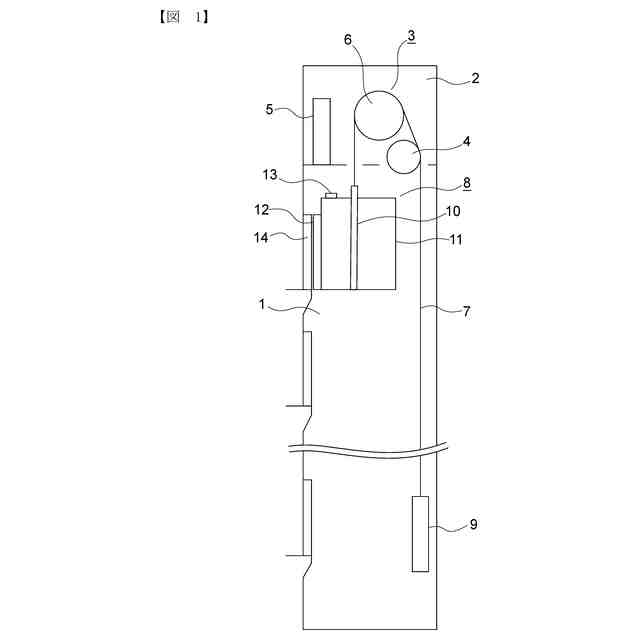

実施の形態１によるエレベータを示す概略の構成図である。
図１の乗場ドア装置の要部を昇降路側から見た正面図である。
図１のかごドア装置を乗場側から見た正面図である。
図３の規制装置を示す側面図である。

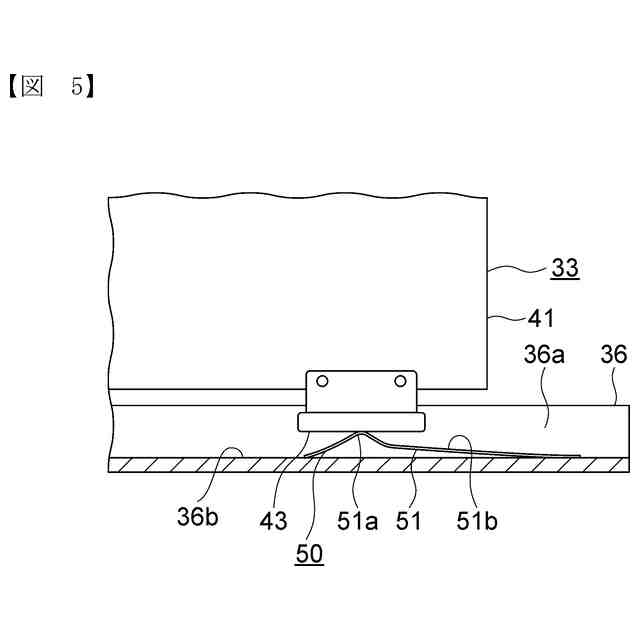

図４の規制装置本体が弾性変形した状態を示す側面図である。
実施の形態２によるかごドア装置を乗場側から見た正面図である。
図６の第１かごドア及び第２かごドアが全開位置に移動した状態を示す正面図である。
図７の規制装置を示す側面図である。

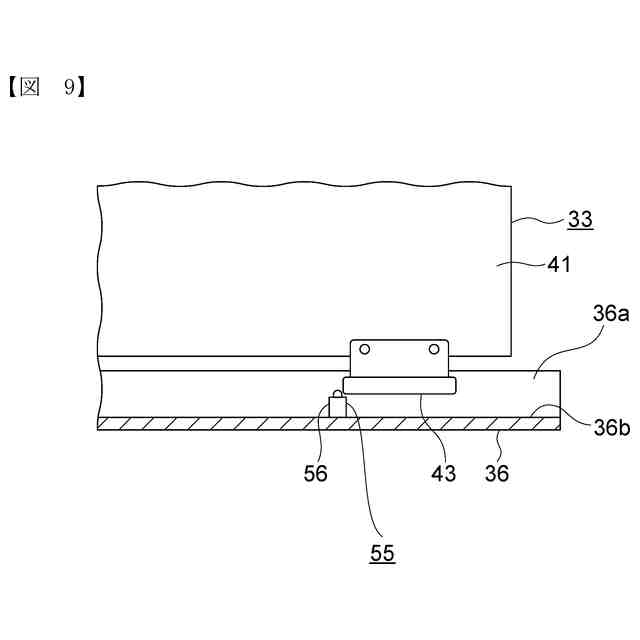

実施の形態３によるかごドア装置の要部を示す正面図である。
図９の第２かごドアが全開位置に移動する途中の状態を示す正面図である。
図９の規制装置本体を示す正面図である。
図１０の規制装置本体の要部を示す正面図である。
実施の形態４によるかごドア装置の要部を示す正面図である。
【発明を実施するための形態】
【０００９】
以下、実施の形態について、図面を参照して説明する。
実施の形態１．
図１は、実施の形態１によるエレベータを示す概略の構成図である。図において、昇降路１の上には、機械室２が設けられている。機械室２には、巻上機３、そらせ車４、及びエレベータ制御装置５が設置されている。
【００１０】
巻上機３は、駆動シーブ６、図示しない巻上機モータ、及び図示しない巻上機ブレーキを有している。巻上機モータは、駆動シーブ６を回転させる。巻上機ブレーキは、駆動シーブ６の静止状態を保持する。また、巻上機ブレーキは、駆動シーブ６の回転を制動する。
