公開番号2025106621
公報種別公開特許公報(A)
公開日2025-07-15
出願番号2025073212,2024096548
出願日2025-04-25,2020-10-16
発明の名称照明器具
出願人株式会社ホタルクス
代理人個人,個人,個人
主分類F21S 8/04 20060101AFI20250708BHJP(照明)
要約【課題】本発明は、光拡散性及び防眩性が優れるとともに構成が単純である照明器具の提供を目的とする。
【解決手段】本発明の照明器具1は、本体10と、前記本体10に設置され、基板51に表面実装された複数の発光素子52を有する光源50と、前記光源50の光出射面側を覆う光拡散カバー30と、を有し、前記光拡散カバー30は、光出射面側に、複数の光変換部31及び複数の小光変換部32を有し、前記複数の小光変換部32はそれぞれ、前記複数の光変換部31に近接し、前記光変換部31及び前記小光変換部32の裏面に前記発光素子52を収納する凹レンズ状の凹部33を有する。
【選択図】図1
特許請求の範囲【請求項１】
中央に開口を有する本体と、
前記本体の縁部に取り付けられる取付具と、
基板に実装された複数の発光素子を有する光源と、
前記光源の光出射面側を覆う光拡散カバーと、
を備えた照明器具であって、
前記取付具は、前記光源と前記光拡散カバーとを一体的に保持し、
前記光拡散カバーは、その光出射面側の表面を平面とし、その光出射面側と反対側の裏面が前記基板の実装面と接しており、前記裏面と前記基板との間に前記複数の発光素子が収容される空間を凹レンズ状の凹部に形成した、
ことを特徴とする照明器具。
続きを表示（約 180 文字）【請求項２】
前記光拡散カバーの表面には、前記基板上に設置された接続端子を収納する収納凸部が、光照射面側に突出するように設けられている、
請求項１に記載の照明器具。
【請求項３】
前記光拡散カバーは、裏面から突出する複数の突起部を有し、前記突起部は前記基板に穿設された小孔に嵌入する、
請求項１に記載の照明器具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、光拡散カバーを備えた照明器具に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
ＬＥＤの省電力及び長寿命に着目して、ＬＥＤを用いた照明器具が複数提案されている。例えば、特許文献１には、光源と、光源に電力を供給する電源部と、光源及び電源部を保持する保持体とを備えた薄型の照明器具が開示されている。また特許文献２には、光源と、光拡散カバー及びカバー部材を一体的に保持する取付具を備えた薄型の照明器具が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－１１７８０９号公報
特開２０１９－１２９１０２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１の照明器具は、照明器具の薄型化を目的としたものであり、基板が本体に取り付けられ、基板に実装された複数のＬＥＤが、ＬＥＤ毎に拡散レンズで覆われて、ＬＥＤの出射光が拡散するように構成されている。しかし、特許文献１の照明器具の態様では、本体にＬＥＤが実装された基板を取り付けるための加工が必要となり、かつ、ＬＥＤ毎に拡散レンズで覆われているため、照明器具の構成が複雑になるという欠点があった。
また、特許文献２の照明器具は、光源と、光拡散カバー及びカバー部材を一体的に保持する取付具を備えるものであるが、ＬＥＤ素子毎に拡散レンズで覆うものでなく、一つの拡散レンズでＬＥＤ素子全体を覆うものであるため、ＬＥＤ素子の光拡散性が均一でなく防眩性に欠けるという欠点があった。
【０００５】
そこで、本発明は、光拡散性及び防眩性が優れるとともに構成が簡素化された照明器具の提供を目的とする。
【課題を解決するための手段】
【０００６】
前記目的を達成するために、本発明の照明器具は、
本体と、
前記本体に設置され、基板に表面実装された複数の発光素子を有する光源と、
前記光源の光出射面側を覆う光拡散カバーと、を有し、
前記光拡散カバーは、光出射面側に、複数の光変換部及び複数の小光変換部を有し、前記複数の小光変換部はそれぞれ、前記複数の光変換部に近接し、前記光変換部及び前記小光変換部の裏面に前記発光素子を収納する凹レンズ状の凹部を有する、
ことを特徴とする。
【０００７】
また、本発明の光拡散カバーは、本発明の照明器具に使用されるものであり、光拡散カバーの表面に、ＬＥＤ等の発光素子に対向する光変換部が設けられている。
【発明の効果】
【０００８】
本発明によれば、光拡散カバー、光源及びカバー部材を有する照明器具において、光変換部を備えた光拡散カバーを用いることによって、光拡散性及び防眩性が優れるとともに薄型で構成がシンプルな照明器具を得ることができる。
【図面の簡単な説明】
【０００９】

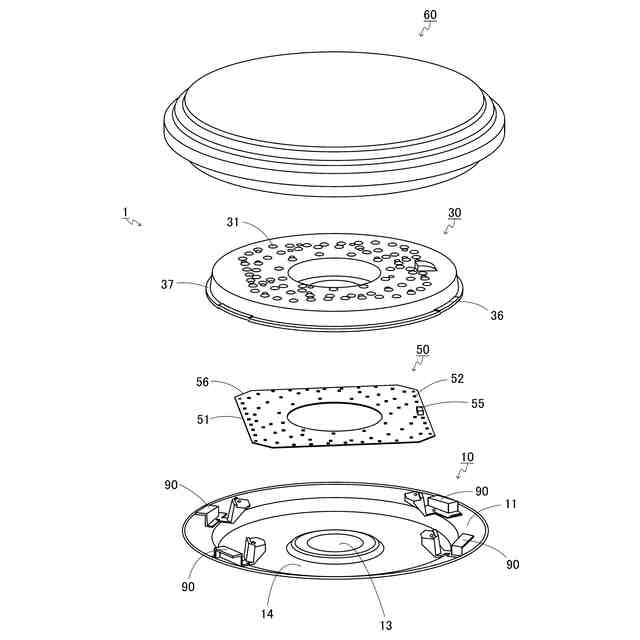

図１は実施形態の照明器具の分解斜視図である。

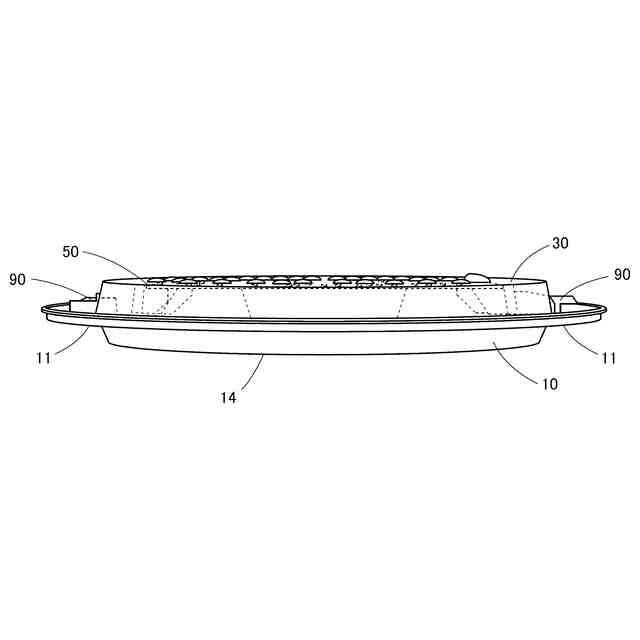

図２は実施形態の照明器具のカバー部材を外した状態を示す概略側面図である。

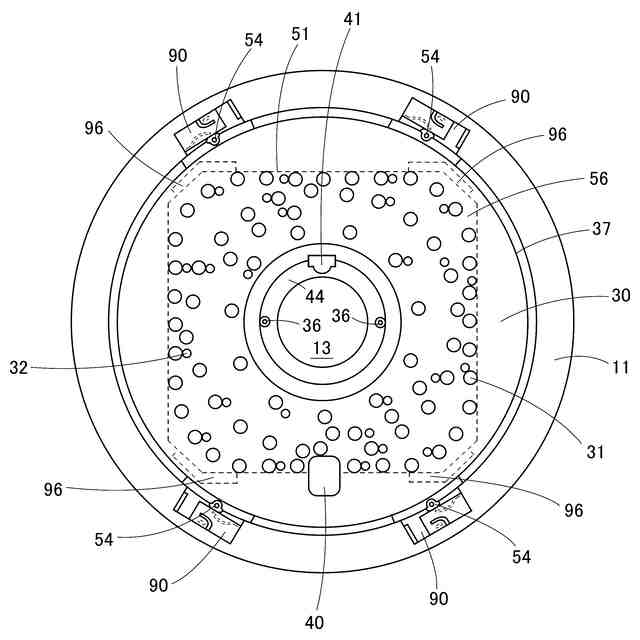

図３は実施形態の照明器具の図２の平面図である。

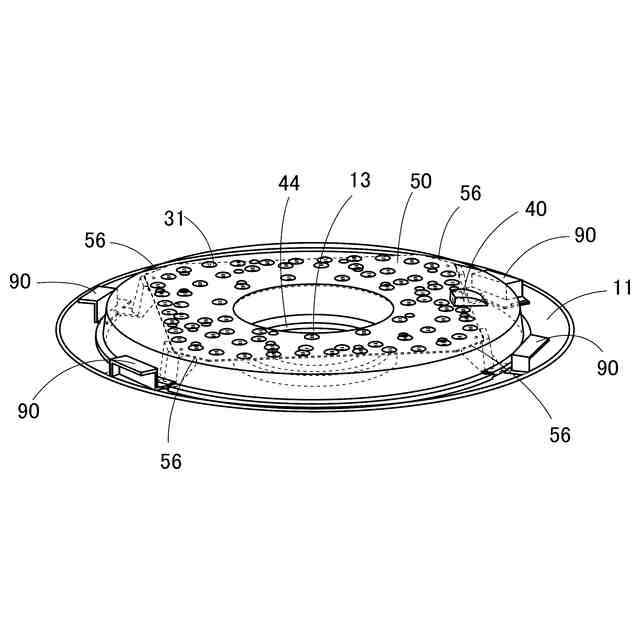

図４は実施形態の照明器具の図２及び図３の斜視図である。
図５は実施形態の照明器具の本体と光拡散カバーと光源の取付状態を示す一部断面図である。

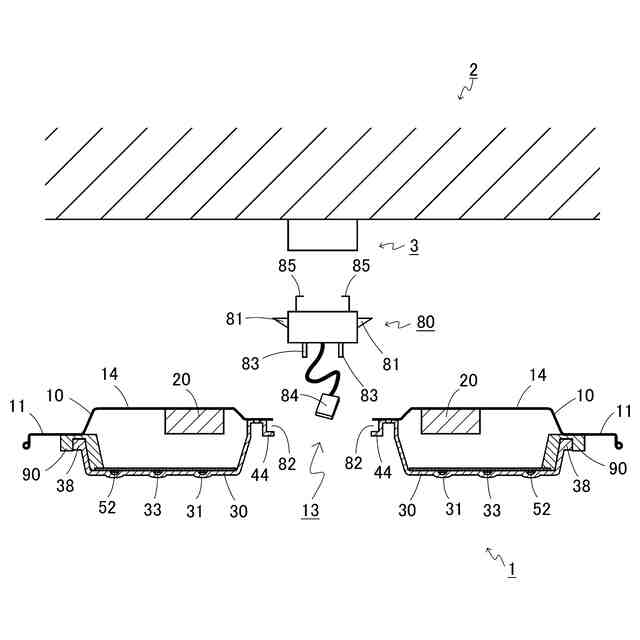

図６は実施形態の照明器具のカバー部材を外した状態における概略断面図である。

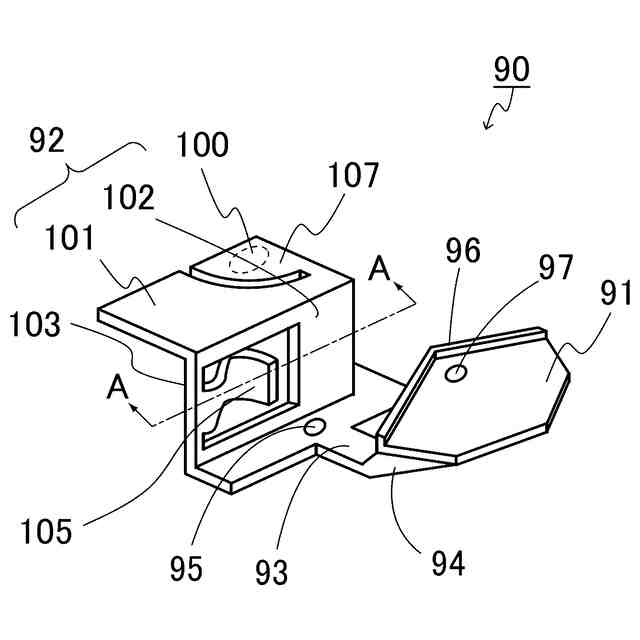

図７は実施形態の照明器具の取付具を示す概略斜視図である。

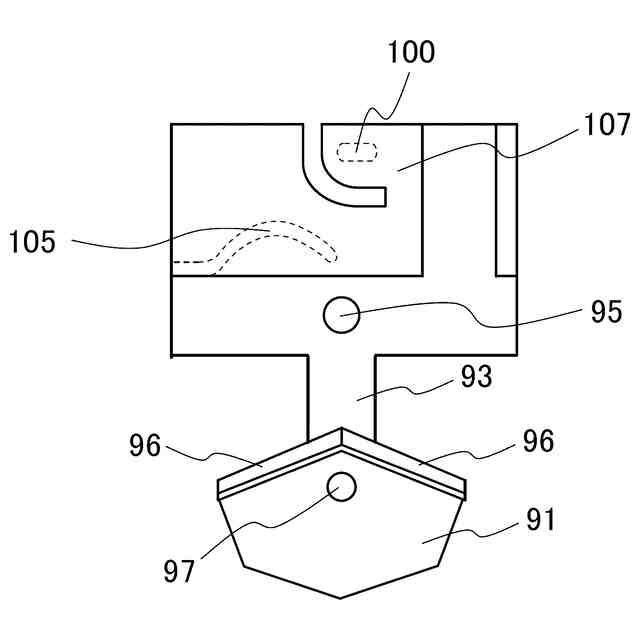

図８は図７の取付具の平面図である。
図９は図７のA－A′線の断面を上から見たカバー部材の取付具への取付状態を示す一部断面図である。
【発明を実施するための形態】
【００１０】
本発明の実施形態について説明する。なお、本発明は、以下の実施形態には限定されない。また、以下の各図において、同一部分には、同一符号を付している。本発明の照明器具及び光拡散カバーは、天井に配置された引掛シーリングローゼット等の配線器具に取り付けられるタイプのシーリングライトや天井から吊り下げられるタイプのペンダントのほか、街路灯等、各種照明器具に適用することができる。
（【００１１】以降は省略されています）
