公開番号2025106081
公報種別公開特許公報(A)
公開日2025-07-11
出願番号2024232632
出願日2024-12-27
発明の名称ジュエリーコンポーネント用の小型カップリング
出願人ネクスト・スペース・インコーポレイテッド
代理人個人,個人,個人
主分類A44C 25/00 20060101AFI20250704BHJP(小間物;貴金属宝石類)
要約【課題】個々のジュエリーコンポーネントの美的デザインへの悪影響を軽減するために非常に小型のジュエリー結合機構および装置を提供する。
【解決手段】ジュエリー用の小型カップリングはオスカップリングおよびメスカップリングを含み、それぞれがミリメートルまたはサブミリメートルサイズであり、それぞれのジュエリーコンポーネントに取り付けられるか、取り付けられる様になされている。オスカップリングはメスカップリングの内部の開口部を介してメスカップリングに挿入されるように構成されたロック部材を有する。弾性的に偏向されたスナップコネクタは、メスカップリングの内部に配置され、ロック部材がメスカップリングに挿入されるとスナップコネクタによって保持される様に構成されている。メスカップリングの作動ピンはスナップコネクタを動かしてロック部材を解放しオスカップリングおよびメスカップリングを互いに分離するように構成されている。

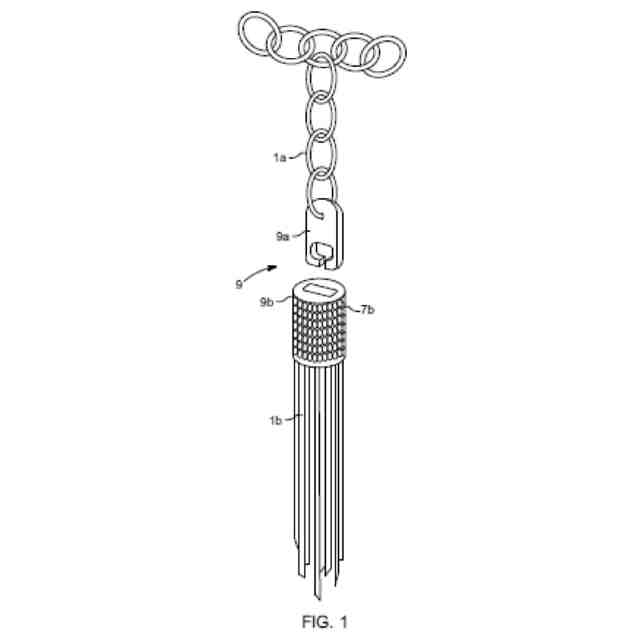

【選択図】図1
特許請求の範囲【請求項１】
複数の個別のジュエリーコンポーネントと、前記ジュエリーコンポーネントを所望の組み合わせおよび構成で互いに解放可能に相互接続することを可能にする複数のカプラと、を備えたジュエリー集合体において、
前記複数のカプラは、
オスカップリングおよびメスカップリングであって、それぞれのオスカップリングがメスカップリングの内部空間に挿入されて実質的に受容され且つ隠されるように構成された一対の離間したフィンガーを含み、
前記オスカップリングは、前記メスカップリングの開口部に挿入されて前記メスカップリングと接続されるように構成されており、前記接続は、前記オスカップリングが前記メスカップリングの内部にあるスナップコネクタと係合することによって開始され、前記スナップコネクタが前記オスカップリングを収容するように移動し、完全に挿入されると、前記スナップコネクタは元の位置に戻り、前記オスカップリングに形成された隙間内に固定され、安全で機械的にインターロックされた接続を形成するように構成されている、オスカップリングおよびメスカップリングと、
前記メスカップリングの内部で前記メスカップリングの外部の一点まで延在するリリースピンであって、前記接続を解除するリリースツールへの外力によってのみ操作され得る、リリースピンと、
を備え、
複数の前記メスカップリングは、前記メスカップリングが当該ジュエリー集合体の全体的な外観の一部として現れ、その外観に溶け込むように、様々な外形形状を有している、ジュエリー集合体。
続きを表示（約 1,300 文字）【請求項２】
前記オスカップリングは、前記ジュエリーコンポーネントに物理的に一体的に接続され、前記メスカップリングの少なくとも一部は、複数の前記オスカップリングを収容するように構成されており、前記ジュエリーコンポーネント同士の所望の解放可能な接続を実現している、請求項１に記載のジュエリー集合体。
【請求項３】
前記メスカップリングは、前記ジュエリーコンポーネントに物理的に一体的に接続され、前記オスカップリングは、前記メスカップリングに挿入されるように構成され、前記ジュエリーコンポーネント同士の所望の解放可能な接続を実現している、請求項１に記載のジュエリー集合体。
【請求項４】
前記オスカップリングおよびメスカップリングの取り付けおよび取り外しは繰り返し可能である、請求項１に記載のジュエリー集合体。
【請求項５】
前記メスカップリングおよびオスカップリングの一方または両方は、本体表面の装飾と、カップリングの外観が前記ジュエリーコンポーネントの対応する外観と調和するようにする全体的な形状を備えている、請求項１に記載のジュエリー集合体。
【請求項６】
前記メスカップリングおよびオスカップリングを嵌合すると、前記オスカップリングは事実上見えなくなる、請求項１に記載のジュエリー集合体。
【請求項７】
前記リリースピンを作動させると前記オスカップリングと係合して前記メスカップリングから押し出すスプリングを含む、請求項１に記載のジュエリー集合体。
【請求項８】
前記本体表面の装飾は、貴石または装飾石、前記本体表面の彫刻またはエンボス加工によって形成された美的表面形状またはパターン、装飾的な立体表面またはファセット、並びに、前記本体表面の着色のうちの１つ以上を備えている、請求項５に記載のジュエリー集合体。
【請求項９】
前記メスカップリングのスナップコネクタの幅、長さ、高さの寸法は６ｍｍ未満である、請求項６に記載のジュエリー集合体。
【請求項１０】
複数のジュエリーコンポーネントと結合して相互接続するように構成されたマルチ結合のオスカップリングを備えた、ジュエリー用の小型カップリングであって、
それぞれの前記ジュエリーコンポーネントは、少なくとも１つのメスカップリングを備え、またはそれと関連付けられており、前記メスカップリングは、ロック受容開口部を備えており、
前記オスカップリングは、本体と、前記本体によって支持される複数のロック部材とを有し、前記ロック部材は互いに離間しており、前記ロック部材のそれぞれは、前記少なくとも１つのメスカップリングの前記ロック受容開口部の対応する１つに挿入されるように構成されており、
前記オスカップリングは、前記ジュエリーコンポーネントのうち少なくとも３つを互いに解放可能に相互接続するように構成されている、ジュエリー用の小型カップリング。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、一般に小型の連結機構に関するものであり、より具体的には、ネックレス、チャーム、ブレスレット、指輪、イヤリング、リストバンド等に関連するジュエリーコンポーネントのほとんど目に見えない連結および／または可逆的な連結を、より安全で好ましくは一段階の連結機構を提供し、連結されたジュエリーコンポーネントの容易な分解を可能にする方法で可能にするのに適した連結機構に関する。本発明の結合機構は、宝飾品留め金機構として、および／または、宝飾品以外の分野で使用可能な小型結合要素として機能するように構成され得る。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
本明細書に記載の連結装置および機構は、本発明の好ましい実施形態によると、本出願人がＭｙｒｉａｄという名称で呼ぶジュエリーコンセプトの中心的構成要素として機能することを意図しており、Ｍｙｒｉａｄは、創造的で自己表現力豊かな個人に、金具、チェーン、ビーズ、ストランド、チャーム、石などのさまざまなジュエリー製作コンポーネントから組み立てられたユニークなジュエリーピースを作成するＤＩＹ（自分で行う）能力を提供することを目的としており、選択肢と最終製品は無限である。同時に、カップリングデバイスを簡単に取り外すことができるため、同じジュエリーコンポーネントをさまざまな組み合わせで繰り返し使用し、日常的に使用して、特定の機会、設定、個人、文化に合わせたジュエリー集合体を作成することもできる。
【０００３】
ジュエリーの連結機構および閉鎖機構などの機能は、２つのジュエリーコンポーネントの端部を最初に接触させたり、チャーム、ビーズ、ストランドなどの機能を容易に交換できるようにするだけでなく、連結機構および閉鎖機構が安全で使いやすく、誤って開いて高価なジュエリーを紛失するおそれのない状態を維持することも目的としている。
【０００４】
留め金や様々な留め具、連結具は、本発明の譲受人の特許にも見られるように、宝飾品の分野に豊富に存在する。しかし、従来の留め具は、一般的にかさばり、目立ちすぎるため、本発明の目的には適さない。
【発明の概要】
【０００５】
したがって、本発明の目的は、従来のジュエリー結合機構に比べてかさばらず、目立たないジュエリー結合機構および装置を提供することである。
【０００６】
本発明の他の目的は、組み立てられる個々のジュエリーコンポーネントの美的デザインへの悪影響を軽減するために非常に小型のジュエリー結合機構および装置を提供することである。
【０００７】
本発明のさらに別の目的は、素人でも使いやすく、装飾的に適合し、信頼性が高く、カップリング機構を繰り返し使用しても機能が失われる可能性がはるかに低いジュエリーカップリング機構およびデバイスを提供することである。
【０００８】
本発明のさらに別の目的は、標準的なジュエリーと同様に頑丈で強度があり、柔軟性があり、カップリングの触感を含めた良好な手触りと感触を有し、しかも安価で容易に製造できるジュエリーカップリング機構およびデバイスを提供することである。
【０００９】
本発明の上記目的および他の目的は、添付の図面に示されるように、実際に実施された本発明のいくつかの好ましい実施形態に従って実現される。
【００１０】
好ましい実施形態では、ジュエリー用の小型カップリングは、それぞれがミリメートルサイズまたはサブミリメートルサイズであり、それぞれのジュエリーコンポーネントに取り付けられるか、または取り付けられるのに適したオスカップリングおよびメスカップリングを含み、オスカップリングは、メスカップリングの内部の開口部を介してメスカップリングに挿入されるように構成されたロック部材を有し、メスカップリングの内部には、弾性的に偏向されたスナップコネクタが配置されている。ロック部材がメスカップリングに挿入されると、最初は移動し、その後スナップコネクタによって保持されるように構成され、メスカップリング内の作動ピンは、スナップコネクタを動かしてロック部材を解放するように構成され、これにより、オスカップリングおよびメスカップリングが互いに係合解除され、作動ピンはメスカップリングの外面にアクセス可能な外面を有し、作動ピンの外面は、ニードル挿入先端を有するリリースツールまたは人間の爪のいずれかを使用してスナップコネクタを動かすように作動されるように構成される。
（【００１１】以降は省略されています）
