公開番号2025103116
公報種別公開特許公報(A)
公開日2025-07-09
出願番号2023220233
出願日2023-12-27
発明の名称パネル吊具
出願人大和ハウス工業株式会社
代理人個人
主分類B66C 1/28 20060101AFI20250702BHJP(巻上装置;揚重装置;牽引装置)
要約【課題】簡単な構造で装着性に優れるパネル吊具を提供する。

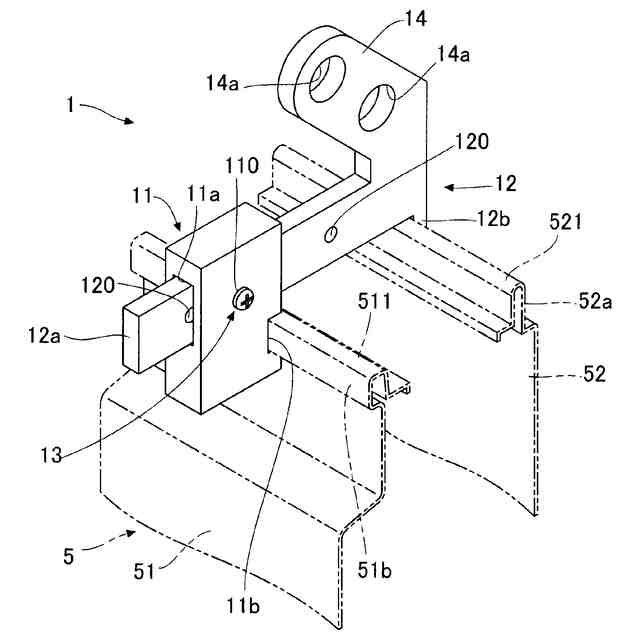

【解決手段】パネル吊具1は、厚み方向に第1面51および当該第1面51に背向する第2面52を有する外壁パネル5の上端箇所を把持することにより、当該外壁パネル5を吊り上げる。パネル吊具1は、第1面51の第1面側凸部511の外側突出領域の下面部および上面部に係合する係合凹部を有する第1係合部材11と、第2面52の第2面側凸部521における上記第2面52の側に位置する立上面52aに対向して係合する対向部12bを有する第2係合部材12と、第1係合部材11と第2係合部材12とによって、外壁パネル5の第1面側凸部511および第2面側凸部521が把持された状態で、第1係合部材11と第2係合部材12を相互に固定する固定部13と、外壁パネル5内を通る鉛直線上に揚重機側の掛け部材の掛け位置を有する腕部14と、を備える。
【選択図】図3
特許請求の範囲【請求項１】
厚み方向に第１面および当該第１面に背向する第２面を有するパネルの上端箇所を把持することにより、当該パネルを吊り上げるパネル吊具であって、

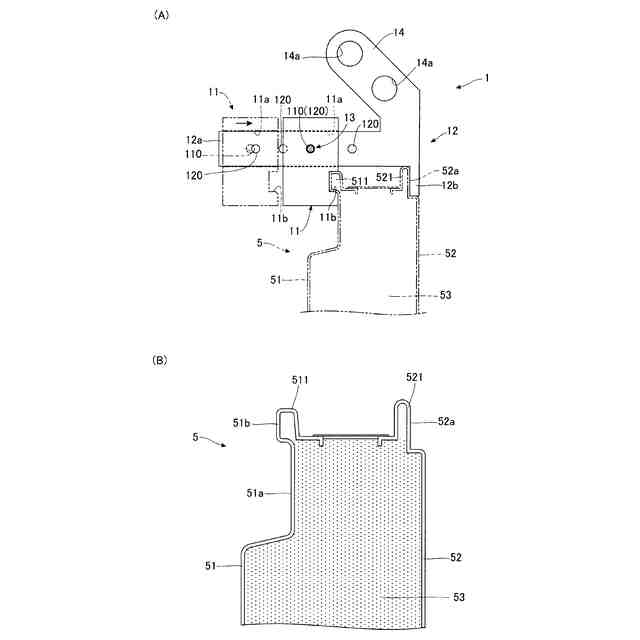

上記パネルは、上記第１面の側の上端側で上方に突出する第１面側凸部と、上記第１面側凸部よりも下側に位置し、当該パネルの厚み方向の内側に凹む凹部面と、上記第２面の側の上端側で上方に突出する第２面側凸部とを有し、上記第１面側凸部は、上記凹部面よりも当該パネルの厚み方向の外側に突出する外側突出領域を有しており、
上記パネル吊具は、
上記第１面側凸部の上記外側突出領域の下面部および上面部に係合する係合凹部を有する第１係合部材と、
上記第２面側凸部における上記第２面の側に位置する立上面に対向して係合する対向部を有する第２係合部材と、
上記第１係合部材と上記第２係合部材とによって、上記パネルの上記第１面側凸部および上記第２面側凸部が把持された状態で、上記第１係合部材と上記第２係合部材を相互に固定する固定部と、
上記パネルの上端の上方に揚重機側の掛け部材の掛け位置を有する腕部と、
を備えることを特徴とするパネル吊具。
続きを表示（約 650 文字）【請求項２】

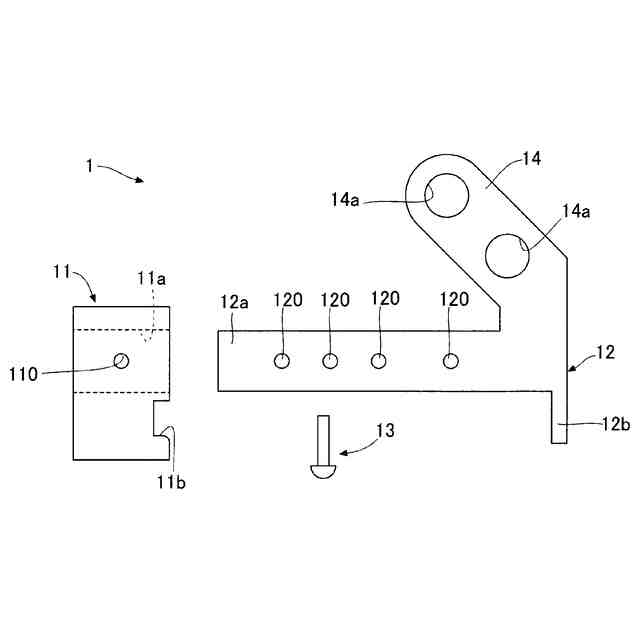

請求項１に記載のパネル吊具において、上記固定部は、上記第１係合部材に形成された第１ピン挿入孔部と上記第２係合部材に形成された第２ピン挿入孔部との連通箇所に挿通される挿通部材を備えることを特徴とするパネル吊具。
【請求項３】
請求項２に記載のパネル吊具において、上記第２ピン挿入孔部は、厚みの異なる複数種の上記パネルに対応して、上記パネルの厚み方向に複数形成されていることを特徴とするパネル吊具。
【請求項４】
請求項１に記載のパネル吊具において、上記固定部は、厚みの異なる複数種の上記パネルに対応可能であり、上記腕部の上記掛け位置は、厚みの異なる複数種の上記パネルに対応して、上記パネルの厚み方向に複数形成されていることを特徴とするパネル吊具。
【請求項５】

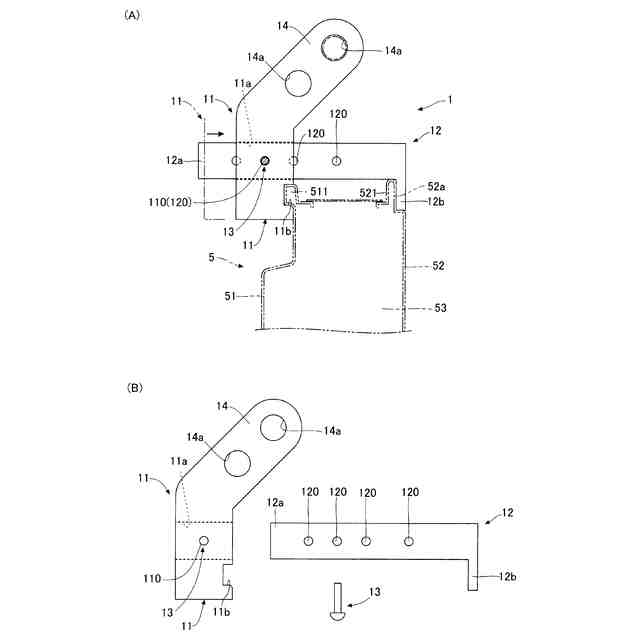

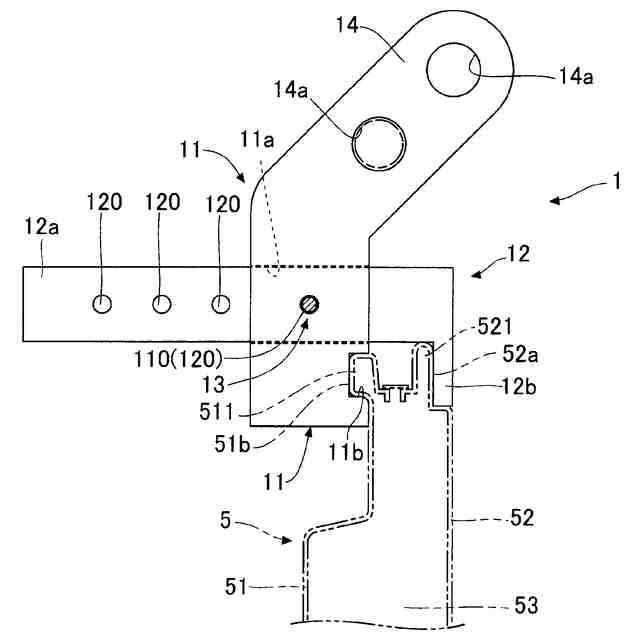

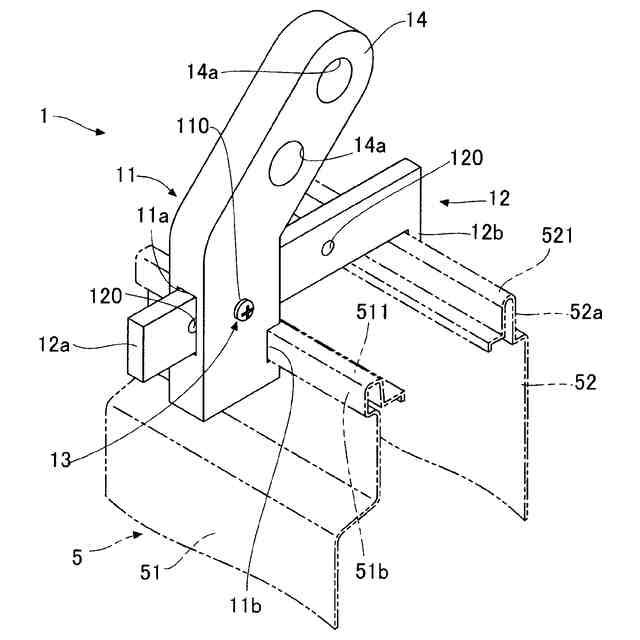

請求項１に記載のパネル吊具において、上記第１係合部材に上記腕部が設けられており、この腕部は、上記第１係合部材から上記パネルの上方側に延びていることを特徴とするパネル吊具。
【請求項６】
請求項１に記載のパネル吊具において、上記第２係合部材に上記腕部が設けられており、この腕部は、上記第２係合部材から上記パネルの上方側に延びていることを特徴とするパネル吊具。
【請求項７】
請求項１に記載のパネル吊具において、上記第２係合部材は、上記外壁パネルの上記第１面側凸部と上記第２面側凸部との間に嵌り込む嵌め込み部を有することを特徴とするパネル吊具。

発明の詳細な説明【技術分野】
【０００１】
この発明は、サンドイッチパネル等のパネルを吊ることができるパネル吊具に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
特許文献１には、金属板間に芯材を設けたパネルの吊り上げに用いられるパネル吊具が開示されている。上記パネルは、金属板の上端部を折り返して形成した２つの壁部と、これら２つの壁部間に位置する溝部とを有する。上記パネル吊具は、２つの壁部の外側にそれぞれ配される片部と、上記溝部内に配される引掛け部と、吊り上げ手段に連結可能な連結部とを有する。上記引掛け部は、上記溝部に出し入れ自在な第一姿勢と、２つの壁部に引っ掛かる第二姿勢との間で回転自在であり、第二姿勢にある引掛け部と片部とで、２つの壁部を挟持する。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－１２１４４２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上記従来のパネル吊具よりも、より簡単な構造で装着性に優れるパネル吊具が求められる。また、厚みの異なる複数種のパネルに簡単に対応できるのが望ましい。
【０００５】
この発明は、上記の事情に鑑み、簡単な構造で装着性に優れるパネル吊具を提供することを課題とする。
【課題を解決するための手段】
【０００６】
この発明のパネル吊具は、上記の課題を解決するために、厚み方向に第１面および当該第１面に背向する第２面を有するパネルの上端箇所を把持することにより、当該パネルを吊り上げるパネル吊具であって、
上記パネルは、上記第１面の側の上端側で上方に突出する第１面側凸部と、上記第１面側凸部よりも下側に位置し、当該パネルの厚み方向の内側に凹む凹部面と、上記第２面の側の上端側で上方に突出する第２面側凸部とを有し、上記第１面側凸部は、上記凹部面よりも当該パネルの厚み方向の外側に突出する外側突出領域を有しており、
上記パネル吊具は、
上記第１面側凸部の上記外側突出領域の下面部および上面部に係合する係合凹部を有する第１係合部材と、
上記第２面側凸部における上記第２面の側に位置する立上面に対向して係合する対向部を有する第２係合部材と、
上記第１係合部材と上記第２係合部材とによって、上記パネルの上記第１面側凸部および上記第２面側凸部が把持された状態で、上記第１係合部材と上記第２係合部材を相互に固定する固定部と、
上記パネルの上端の上方に揚重機側の掛け部材の掛け位置を有する腕部と、
を備えることを特徴とする。
【０００７】
上記の構成のパネル吊具は、上記第１係合部材と、上記第２係合部材と、上記固定部と、上記腕部とを備える簡単な構造である。そして、上記第１係合部材と上記第２係合部材とによって、上記第１面側凸部と上記第２面側凸部を上記パネルの外側から把持した状態で上記第１係合部材と上記第２係合部材を相互に固定して吊り上げることができるので、上記パネルに対する装着性に優れたものとなる。
【０００８】
上記固定部は、上記第１係合部材に形成された第１ピン挿入孔部と上記第２係合部材に形成された第２ピン挿入孔部との連通箇所に挿通される挿通部材を備えてもよい。これによれば、上記挿通部材を、第１、第２ピン挿入孔部の上記連通箇所に挿通することにより、迅速に上記パネルの把持状態を固定することが可能となる。
【０００９】

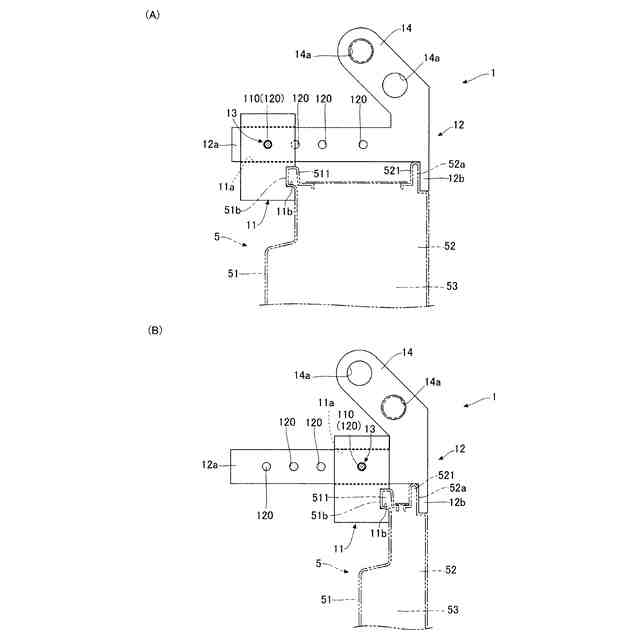

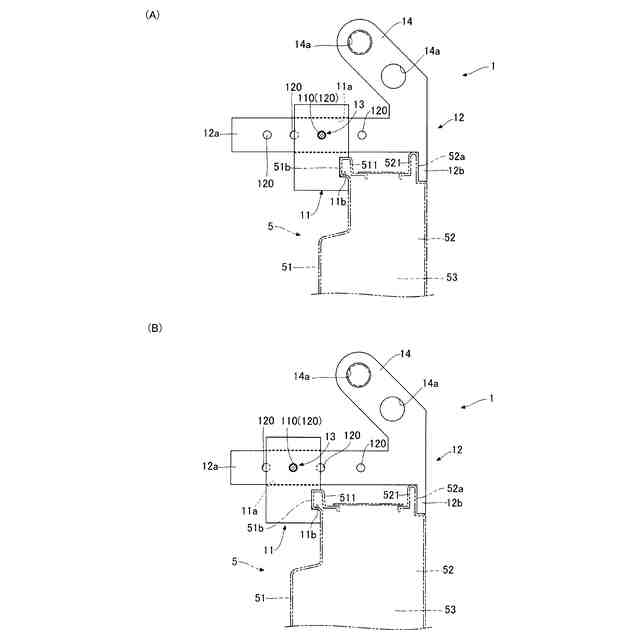

上記第２ピン挿入孔部は、厚みの異なる複数種の上記パネルに対応して、上記パネルの厚み方向に複数形成されていてもよい。これによれば、厚みの異なる複数種のパネルを、１つのパネル吊具で扱うことが可能になる。
【００１０】

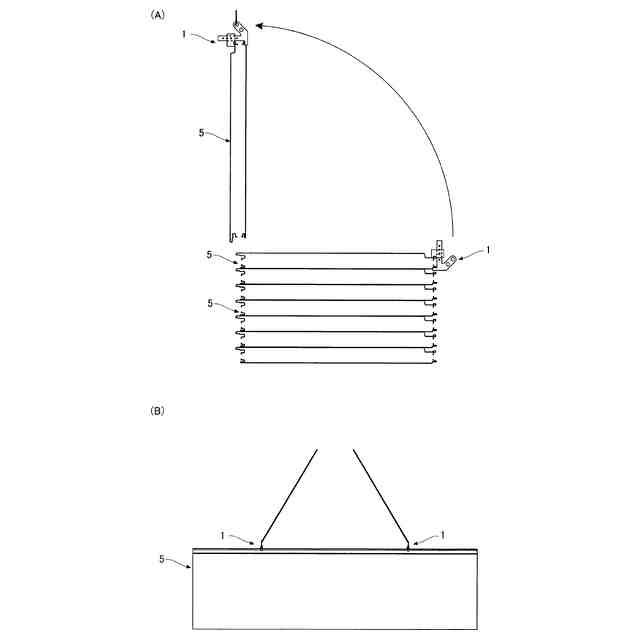

上記固定部は、厚みの異なる複数種の上記パネルに対応可能であり、上記腕部の上記掛け位置は、厚みの異なる複数種の上記パネルに対応して、上記パネルの厚み方向に複数形成されていてもよい。これによれば、厚みの異なる複数種の上記パネルを、１つのパネル吊具によって、極力、鉛直姿勢で吊り上げることができる。
（【００１１】以降は省略されています）
