公開番号2025102095
公報種別公開特許公報(A)
公開日2025-07-08
出願番号2023219320
出願日2023-12-26
発明の名称印刷装置、その制御方法及びプログラム
出願人ブラザー工業株式会社
代理人弁理士法人有古特許事務所
主分類B41J 2/01 20060101AFI20250701BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】被転写媒体に転写された画像の画質の低下を抑制することができる印刷装置を提供する。
【解決手段】印刷装置10は、昇華性を有するインクを吐出するヘッド20と、制御部50と、を備え、制御部は、画像データに基づいて、第1印刷モード、及び、第1印刷モードよりもインクの使用量が少ない第2印刷モード、を少なくとも含む印刷モードから選択された1つのモードに従って、ヘッドから被印刷媒体にインクを吐出させる印刷処理と、印刷モードが第2印刷モードである場合に、印刷処理により被印刷媒体に印刷された印刷画像を被転写媒体に転写させるための転写条件として、第1転写条件、及び、被印刷媒体から被転写媒体に印刷画像を転写する転写エネルギーが第1転写条件よりも大きい第2転写条件のうち、第2転写条件を出力する第1出力処理と、を実行する。
【選択図】図1
特許請求の範囲【請求項１】
昇華性を有するインクを吐出するヘッドと、
制御部と、を備え、
前記制御部は、
画像データに基づいて、第１印刷モード、及び、前記第１印刷モードよりもインクの使用量が少ない第２印刷モード、を少なくとも含む印刷モードから選択された１つのモードに従って、前記ヘッドから被印刷媒体にインクを吐出させる印刷処理と、
前記印刷モードが前記第２印刷モードである場合に、前記印刷処理により前記被印刷媒体に印刷された印刷画像を被転写媒体に転写させるための転写条件として、第１転写条件、及び、前記被印刷媒体から前記被転写媒体に前記印刷画像を転写する転写エネルギーが前記第１転写条件よりも大きい第２転写条件のうち、前記第２転写条件を出力する第１出力処理と、を実行する、
印刷装置。
続きを表示（約 3,500 文字）【請求項２】
前記制御部は、
前記被転写媒体が耐熱性を有しているか否かを判定する特性判定処理を実行し、
前記特性判定処理にて前記被転写媒体が耐熱性を有していない場合、前記第１出力処理において前記転写条件として前記第１転写条件を出力する、
請求項１に記載の印刷装置。
【請求項３】
前記印刷処理の印刷モードは、前記第１印刷モード及び前記第２印刷モードとは異なるモードであって細線の前記印刷画像を形成するための第３印刷モードを有し、
前記転写条件は、前記第１転写条件よりも前記転写エネルギーが小さい第３転写条件を有し、
前記制御部は、
前記印刷モードが前記第３印刷モードであるか否かを判定する第２判定処理と、
前記第２判定処理にて前記印刷モードが前記第３印刷モードである場合に、前記転写条件として前記第３転写条件を出力する第２出力処理と、を実行する、
請求項１に記載の印刷装置。
【請求項４】
前記ヘッドを移動方向に沿って移動する移動装置をさらに備え、
前記制御部は、
前記印刷モードが前記第２印刷モードであるか否かを判定する第１判定処理を実行し、
前記第１判定処理にて前記印刷モードが前記第２印刷モードである場合に、前記移動方向の往路及び復路で前記ヘッドからインクを吐出させる双方向の前記印刷処理を実行し、
前記第１判定処理にて前記印刷モードが前記第２印刷モードでない場合に、前記移動方向の往路又は復路で前記ヘッドからインクを吐出させる片方向の前記印刷処理を実行する、
請求項１に記載の印刷装置。
【請求項５】
前記ヘッドを移動方向に沿って移動する移動装置をさらに備え、
前記制御部は、
前記印刷モードが前記第２印刷モードであるか否かを判定する第１判定処理を実行し、
前記第１判定処理にて前記印刷モードが前記第２印刷モードである場合に、前記移動方向の往路及び復路で前記ヘッドからインクを吐出させる双方向の前記印刷処理を実行し、
前記第１判定処理にて前記印刷モードが前記第２印刷モードでない場合に、前記移動方向の往路で前記ヘッドからインクを吐出させた画像と前記移動方向の復路で前記ヘッドからインクを吐出させた画像との間の色差に基づいて、前記移動方向の往路又は復路で前記ヘッドからインクを吐出させるかを決定する方向決定処理を実行する、
請求項１に記載の印刷装置。
【請求項６】
前記ヘッドは、混色させることで黒を表現できる２種類以上のカラーインクを含む複数種類のカラーインクをそれぞれ吐出する第１ノズル、及び、黒インクを吐出する第２ノズルを有し、
前記制御部は、
前記印刷モードが前記第２印刷モードであるか否かを判定する第１判定処理と、
前記画像データに基づいて前記印刷画像の画素のうち、色値が第１所定色値よりも黒に近い暗画素を取得する画素取得処理と、
前記第１判定処理にて前記印刷モードが前記第２印刷モードである場合に、前記印刷処理において前記暗画素の形成に、前記複数種類のカラーインクを混色させるのに代えて、前記黒インクを用いる色代替処理と、を実行する、
請求項１に記載の印刷装置。
【請求項７】
前記ヘッドを移動方向に沿って移動する移動装置をさらに備え、
前記制御部は、
前記印刷処理において、前記画像データのうちの一部の部分画像データに基づいて前記ヘッドを前記移動方向に沿って移動しながら前記ヘッドからインクを吐出させて、前記印刷画像のうちの一部の部分画像を形成し、
前記印刷モードが前記第２印刷モードであるか否かを判定する第１判定処理と、
前記部分画像データに基づいて前記部分画像を複数のブロックに分割する分割処理と、
前記ブロックに属する画素のうち、色値が第１所定色値よりも黒に近い暗画素の数を取得する暗画素数取得処理と、
前記ブロックに属する画素のうち、色値が第２所定色値よりも白に近い明画素の数を取得する明画素数取得処理と、
前記ブロックに属する前記暗画素の数が前記ブロックに属する前記明画素の数よりも多いか否かを判定する第１画素判定処理と、
前記ブロックに属する前記明画素の数が前記ブロックに属する前記暗画素の数よりも多いか否かを判定する第２画素判定処理と、
前記ブロックに属する前記暗画素の数が前記ブロックに属する前記明画素の数よりも多いブロックの数である暗ブロック数、及び、前記ブロックに属する前記明画素の数が前記ブロックに属する前記暗画素の数よりも多いブロックの数である明ブロック数を記憶する記憶処理と、
前記記憶処理により記憶した前記暗ブロック数が前記明ブロック数よりも多いか否かを判定するブロック数判定処理と、
前記暗ブロック数が前記明ブロック数よりも多い場合に、フラグを立てるフラグ処理と、
を実行し、
前記フラグ処理により前記フラグが立てられ、且つ、前記第１判定処理にて前記印刷モードが前記第２印刷モードである場合に、前記色代替処理を実行する、
請求項６に記載の印刷装置。
【請求項８】
前記ヘッドは、混色させることで黒を表現できる２種類以上のカラーインクを含む複数種類のカラーインクをそれぞれ吐出するノズルを含む第１ノズル、及び、黒インクを吐出する第２ノズルを有し、
前記制御部は、
前記印刷モードが前記第２印刷モードであるか否かを判定する第１判定処理と、
前記画像データに基づいて前記印刷画像の画素のうち、色値が第１所定色値よりも黒に近い暗画素の数、及び、色値が第２所定色値よりも白に近い明画素の数を取得する画素数取得処理と、
前記印刷画像のうち、前記明画素の数よりも前記暗画素の数が多い暗領域の数、及び、前記暗画素の数よりも前記明画素の数が多い明領域の数を取得する領域数取得処理と、
前記暗領域の数が前記明領域の数よりも多いか否かを判定する領域判定処理と、
前記暗領域の数が前記明領域の数よりも多く、且つ、前記第１判定処理にて前記印刷モードが前記第２印刷モードである場合に、前記第１出力処理において前記転写条件として前記第２転写条件を出力し、
前記暗領域の数が前記明領域の数以下であり、且つ、前記第１判定処理にて前記印刷モードが前記第２印刷モードである場合に、前記第１出力処理において前記転写条件として前記第１転写条件を出力する、
請求項１に記載の印刷装置。
【請求項９】
昇華性を有するインクを吐出するヘッドを備える印刷装置の制御方法であって、
画像データに基づいて、第１印刷モード、及び、前記第１印刷モードよりもインクの使用量が少ない第２印刷モード、を少なくとも含む印刷モードから選択された１つのモードに従って、前記ヘッドから被印刷媒体にインクを吐出させる印刷処理と、
前記印刷モードが前記第２印刷モードである場合に、前記印刷処理により前記被印刷媒体に印刷された印刷画像を被転写媒体に転写させるための転写条件として、第１転写条件、及び、前記被印刷媒体から前記被転写媒体に前記印刷画像を転写する転写エネルギーが前記第１転写条件よりも大きい第２転写条件のうち、前記第２転写条件を出力する第１出力処理と、を実行する、
印刷装置の制御方法。
【請求項１０】
昇華性を有するインクを吐出するヘッドを備える印刷装置に、
画像データに基づいて、第１印刷モード、及び、前記第１印刷モードよりもインクの使用量が少ない第２印刷モード、を少なくとも含む印刷モードから選択された１つのモードに従って、前記ヘッドから被印刷媒体にインクを吐出させる印刷処理と、
前記印刷モードが前記第２印刷モードである場合に、前記印刷処理により前記被印刷媒体に印刷された印刷画像を被転写媒体に転写させるための転写条件として、第１転写条件、及び、前記被印刷媒体から前記被転写媒体に前記印刷画像を転写する転写エネルギーが前記第１転写条件よりも大きい第２転写条件のうち、前記第２転写条件を出力する第１出力処理と、を実行させる、
プログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、印刷装置、その制御方法及びプログラムに関する。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
従来の印刷装置として、例えば、下記特許文献１の制御情報生成装置が知られている。この制御情報生成装置では、画像データに基づき第１媒体に印刷された印刷体を加熱して第２媒体に熱転写する熱転写制御情報を生成する。この熱転写制御情報は、印刷体の印刷に供されるインク量に基づいた転写条件として、転写温度及び転写時間を含んでいる。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－１０３１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記従来技術の制御情報生成装置によれば、印刷体の印刷に供されるインク量が多いほど、転写温度が高く、また、転写時間が長くなっている。しかしながら、このような転写条件では、インク量が少ない印刷モードの印刷体が十分に第２媒体に熱転写されずに、転写物の画質が低下することがある。
【０００５】
そこで、本発明は、被転写媒体に転写された画像の画質の低下を抑制することができる印刷装置、その制御方法及びプログラムを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示に係る印刷装置は、昇華性を有するインクを吐出するヘッドと、制御部と、を備え、前記制御部は、画像データに基づいて、第１印刷モード、及び、前記第１印刷モードよりもインクの使用量が少ない第２印刷モード、を少なくとも含む印刷モードから選択された１つのモードに従って、前記ヘッドから被印刷媒体にインクを吐出させる印刷処理と、前記印刷モードが前記第２印刷モードである場合に、前記印刷処理により前記被印刷媒体に印刷された印刷画像を被転写媒体に転写させるための転写条件として、第１転写条件、及び、前記被印刷媒体から前記被転写媒体に前記印刷画像を転写する転写エネルギーが前記第１転写条件よりも大きい第２転写条件のうち、前記第２転写条件を出力する第１出力処理と、を実行する。
【０００７】
本開示に係る印刷装置の制御方法は、昇華性を有するインクを吐出するヘッドを備える印刷装置の制御方法であって、画像データに基づいて、第１印刷モード、及び、前記第１印刷モードよりもインクの使用量が少ない第２印刷モード、を少なくとも含む印刷モードから選択された１つのモードに従って、前記ヘッドから被印刷媒体にインクを吐出させる印刷処理と、前記印刷モードが前記第２印刷モードである場合に、前記印刷処理により前記被印刷媒体に印刷された印刷画像を被転写媒体に転写させるための転写条件として、第１転写条件、及び、前記被印刷媒体から前記被転写媒体に前記印刷画像を転写する転写エネルギーが前記第１転写条件よりも大きい第２転写条件のうち、前記第２転写条件を出力する第１出力処理と、を実行する。
【０００８】
本開示に係るプログラムは、昇華性を有するインクを吐出するヘッドを備える印刷装置に、画像データに基づいて、第１印刷モード、及び、前記第１印刷モードよりもインクの使用量が少ない第２印刷モード、を少なくとも含む印刷モードから選択された１つのモードに従って、前記ヘッドから被印刷媒体にインクを吐出させる印刷処理と、前記印刷モードが前記第２印刷モードである場合に、前記印刷処理により前記被印刷媒体に印刷された印刷画像を被転写媒体に転写させるための転写条件として、第１転写条件、及び、前記被印刷媒体から前記被転写媒体に前記印刷画像を転写する転写エネルギーが前記第１転写条件よりも大きい第２転写条件のうち、前記第２転写条件を出力する第１出力処理と、を実行させる。
【０００９】
本開示によれば、第２印刷モードの印刷処理により被印刷媒体に形成された印刷画像は、第１印刷モードよりもインクの使用量が少ない。これに対して、この印刷画像を被転写媒体に転写させるための転写条件として第２転写条件が出力される。この第２転写条件では、被印刷媒体から被転写媒体に印刷画像を転写する転写エネルギーが第１転写条件よりも大きい。このため、被印刷媒体から被転写媒体に転写される際の印刷画像のインク量の低減が抑制され、転写された印刷画像の画質の低下を抑制することができる。
【図面の簡単な説明】
【００１０】

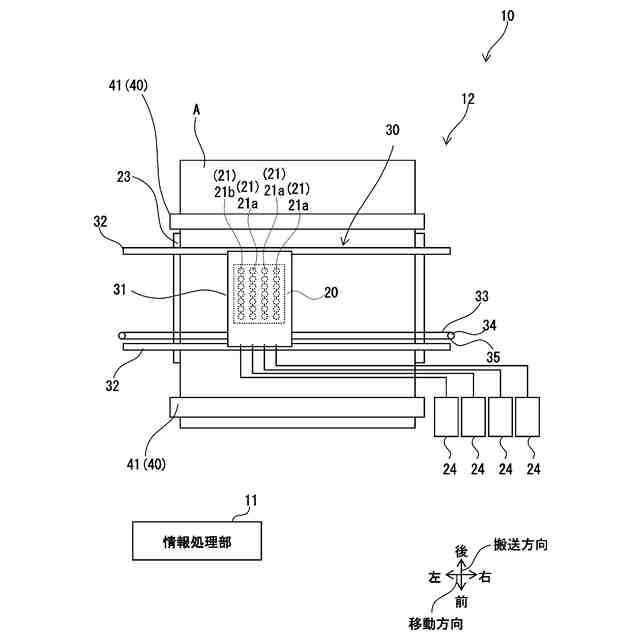

図１は、本開示に係る印刷装置を示す概略図である。

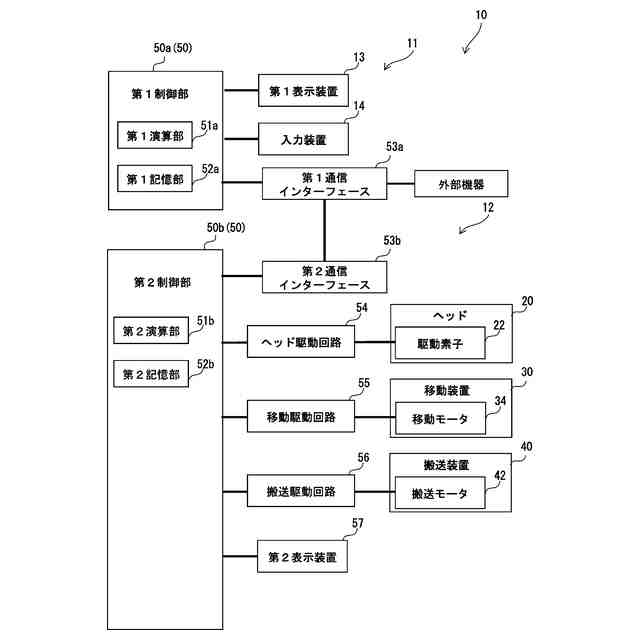

図２は、印刷装置の構成を示すブロック図である。
図３Ａは、印刷画像である反転画像、及び、転写条件のコードが印刷された被印刷媒体をその表側から見た図である。図３Ｂは、裏側から見た被印刷媒体、及び、被転写媒体を示す図である。

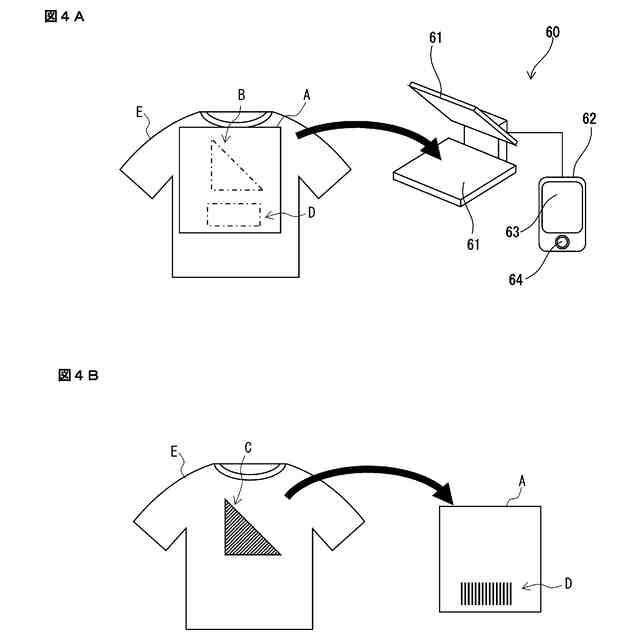

図４Ａは、被印刷媒体が載せられた被転写媒体、及び、転写装置を示す図である。図４Ｂは、反転画像が転写された被転写媒体及び被印刷媒体を示す図である。

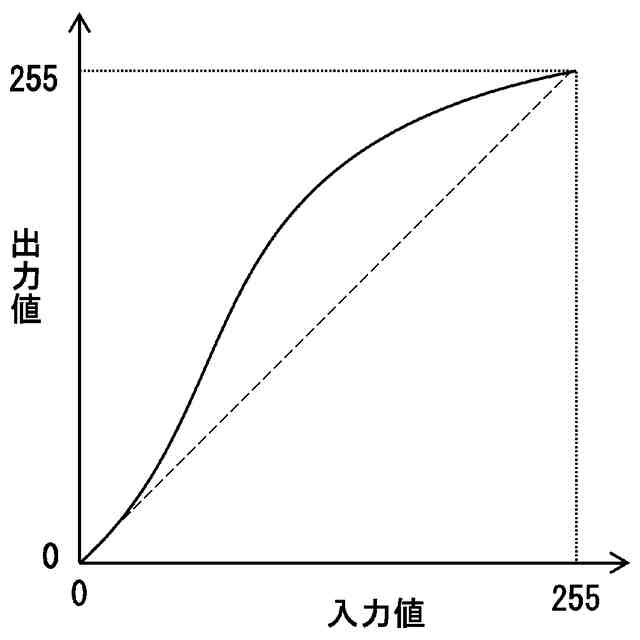

図５は、使用量低減処理のためのトーンカーブを示すグラフである。
図６は、実施の形態１に係る印刷装置の制御方法の一例を示すフローチャートである。

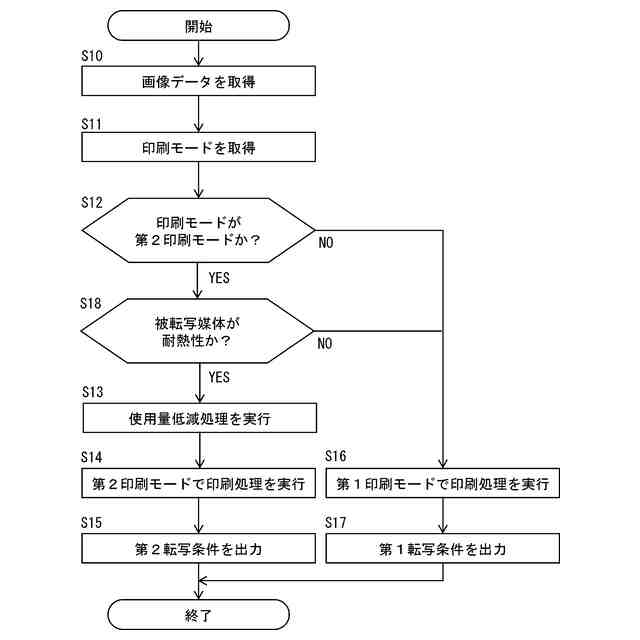

図７は、変形例１に係る印刷装置の制御方法の一例を示すフローチャートである。

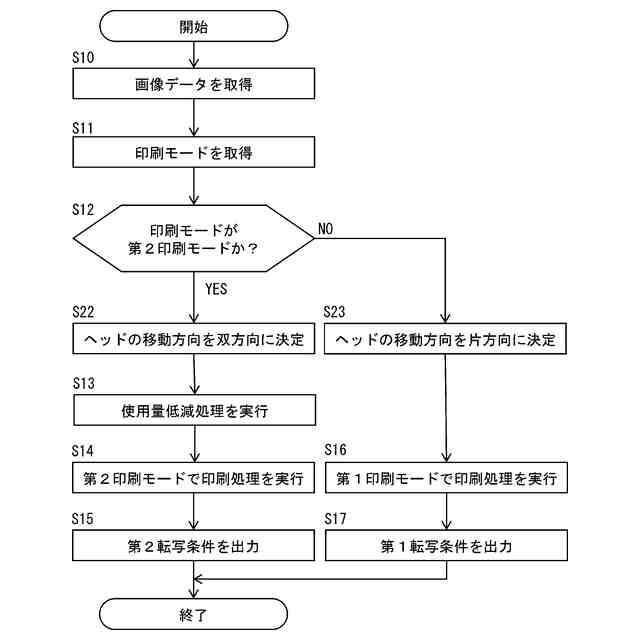

図８は、変形例２に係る印刷装置の制御方法の一例を示すフローチャートである。
図９は、実施の形態２に係る印刷装置の制御方法の一例を示すフローチャートである。
図１０は、変形例３に係る印刷装置の制御方法の一例を示すフローチャートである。
図１１は、印刷装置のＲＧＢ色空間の色域を示す図である。
図１２は、実施の形態３に係る印刷装置の制御方法の一例を示すフローチャートである。
図１３は、変形例４に係る印刷装置の制御方法の一例を示すフローチャートである。
図１４は、図１３のフラグに関する処理の一例を示すフローチャートである。
図１５は、部分画像及びそのブロックを示す図である。
図１６は、実施の形態４に係る印刷装置の制御方法の一例を示すフローチャートである。
図１７は、図１６のフラグに関する処理の一例を示すフローチャートである。
【発明を実施するための形態】
（【００１１】以降は省略されています）
