発明の名称バリ取り装置
出願人株式会社イノアックコーポレーション
代理人ケー・ティー・アンド・エス弁理士法人
主分類B29C 37/02 20060101AFI20250626BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】発泡樹脂成形品に付随して形成されるバリを除去する新規なバリ取り装置を提供する。
【解決手段】バリ取り装置は、発泡樹脂成形品からバリを除去するバリ取り装置であって、エアの出射方向を変動して前記エアを出射する可動エアノズルと、前記バリが前記エアを受けるように、前記発泡樹脂成形品を搬送する搬送部と、を備える。
【選択図】図3
特許請求の範囲【請求項１】
発泡樹脂成形品からバリを除去するバリ取り装置であって、
エアの出射方向を変動して前記エアを出射する可動エアノズルと、
前記バリが前記エアを受けるように、前記発泡樹脂成形品を搬送する搬送部と、
を備えるバリ取り装置。
続きを表示（約 470 文字）【請求項２】
前記発泡樹脂成形品は、第１面と、前記第１面とは反対側の第２面とを有し、
前記搬送部は、第１コンベアと、前記第１コンベアに対向する第２コンベアとを含み、
前記第１コンベアは、前記第１面に接し、
前記第２コンベアは、前記第２面に接し、前記第１コンベアとともに前記発泡樹脂成形品を挟むことにより前記発泡樹脂成形品を所定の姿勢に維持する、
請求項１に記載のバリ取り装置。
【請求項３】
前記バリは、前記発泡樹脂成形品に沿う第１方向に延びる直線状であり、
前記可動エアノズルは、前記第１方向に交差する方向に揺動する、
請求項１に記載のバリ取り装置。
【請求項４】
前記搬送部は、前記発泡樹脂成形品を前記第１方向に沿って搬送する、
請求項３に記載のバリ取り装置。
【請求項５】
前記バリは、前記発泡樹脂成形品に沿う曲線状であり、
前記可動エアノズルは、円状に旋回する、
請求項１に記載のバリ取り装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、発泡樹脂成形品からバリを除去するバリ取り装置に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
特許文献１は、発泡樹脂成形品に付随して形成されるバリを切除する製造方法を開示している。この製造方法では、作業者またはロボットが発泡樹脂成形品にドライアイス粒子を吹き付けてバリを切除する。
【先行技術文献】
【特許文献】
【０００３】
特開２０１６－２０３４８８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明は、発泡樹脂成形品に付随して形成されるバリを除去する新規なバリ取り装置を提供する。
【０００５】
本開示の一態様に係るバリ取り装置は、発泡樹脂成形品からバリを除去するバリ取り装置であって、エアの出射方向を変動して前記エアを出射する可動エアノズルと、前記バリが前記エアを受けるように、前記発泡樹脂成形品を搬送する搬送部と、を備える。
【発明の効果】
【０００６】
本開示のバリ取り装置によれば、発泡樹脂成形品に付随して形成されるバリを除去する新規なバリ取り装置を提供することができる。
【図面の簡単な説明】
【０００７】

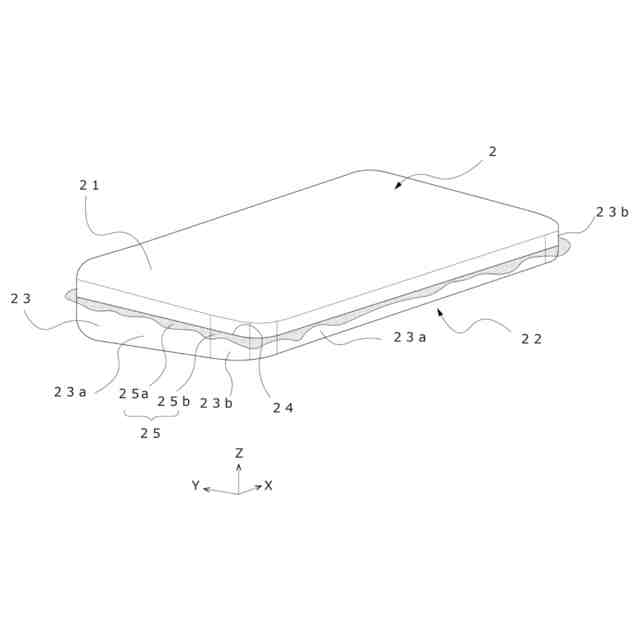

発泡樹脂成形品を示す斜視図。

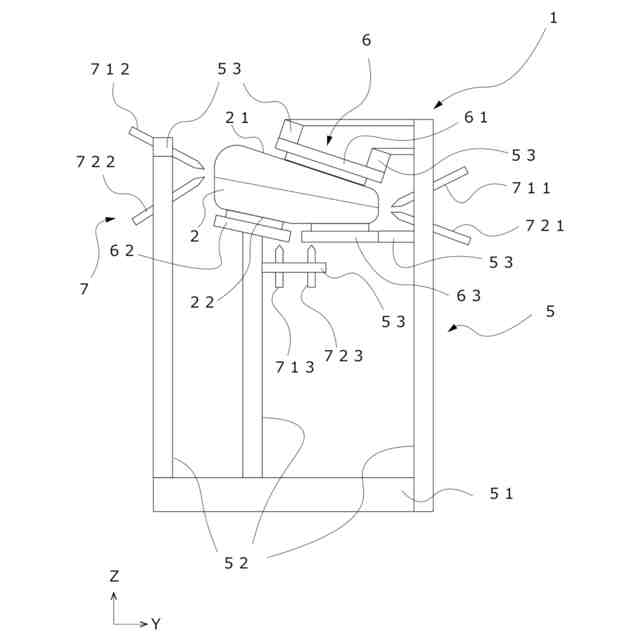

バリ取り装置の概略図。

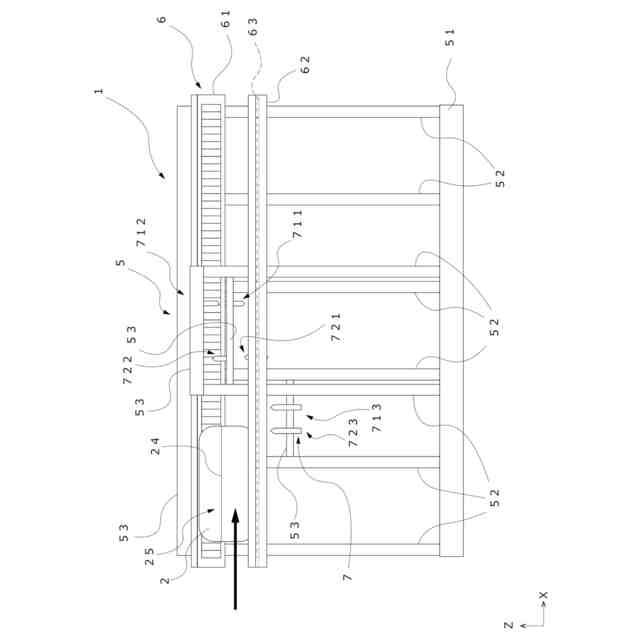

バリ取り装置の概略図。

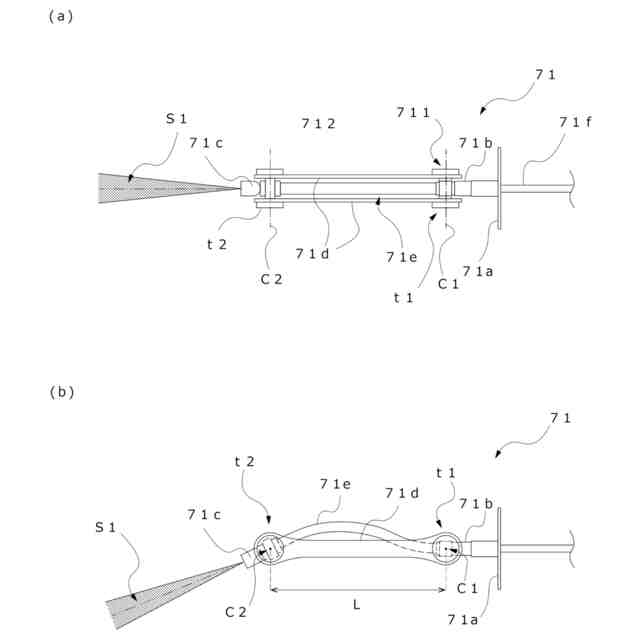

第１エアノズルを示す概略図。

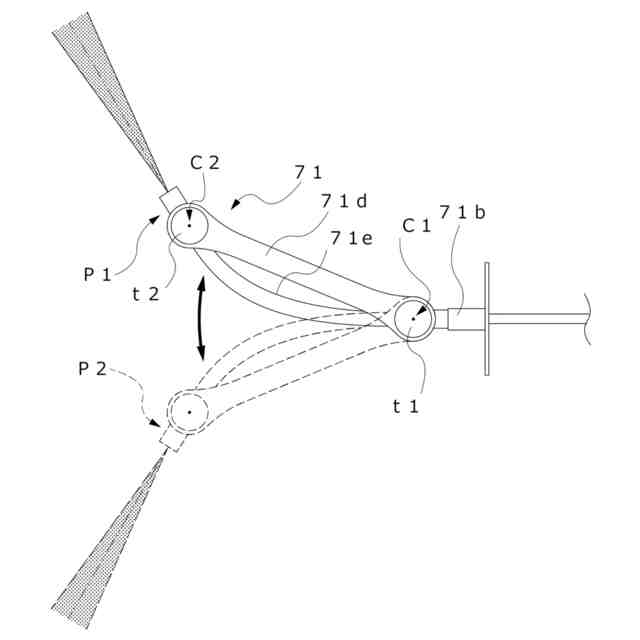

第１エアノズルの可動範囲を示す説明図。

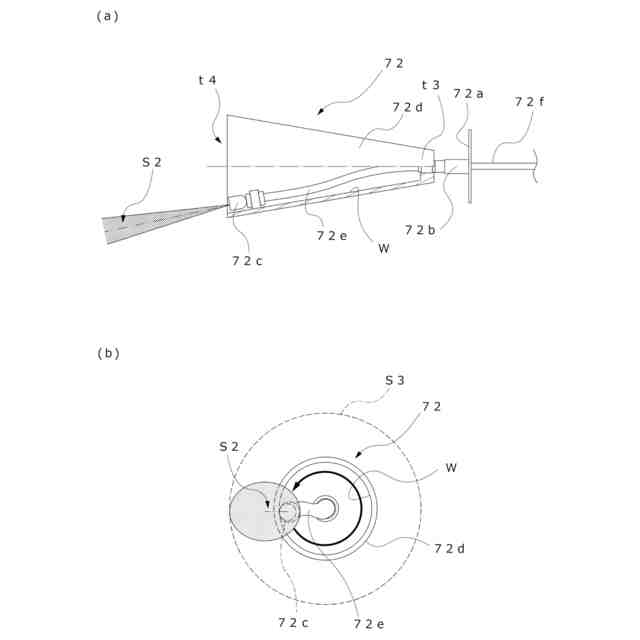

第２エアノズルを示す概略図。

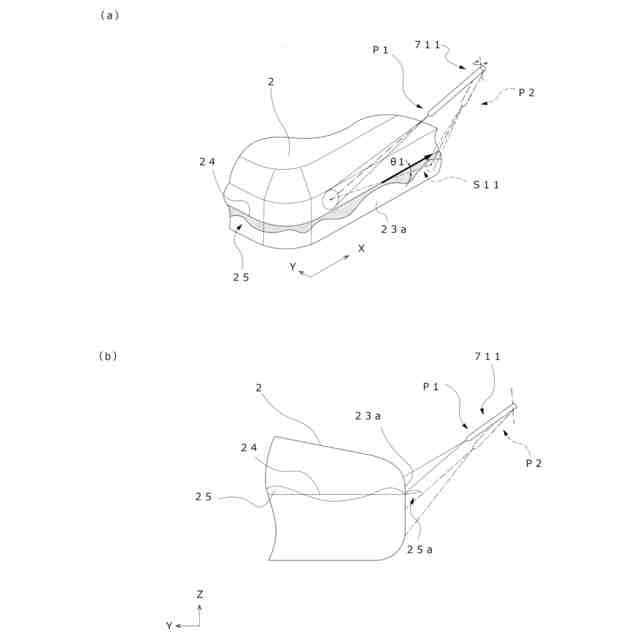

第１エアノズルによるバリ取りの様子を示す概略図。

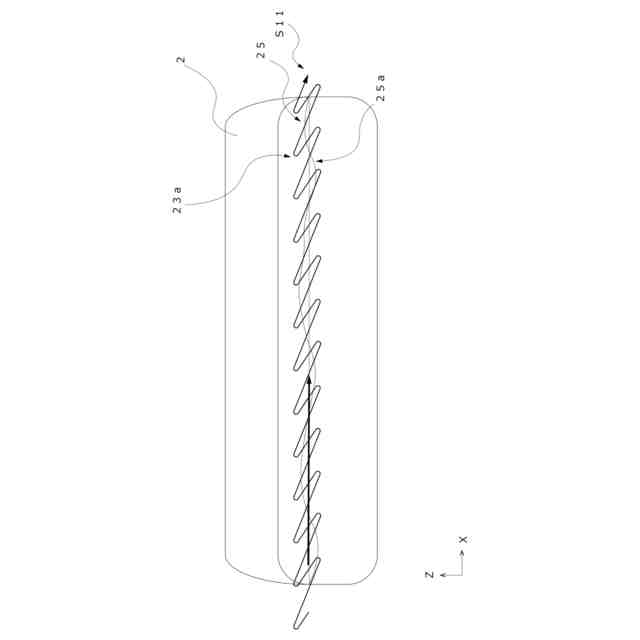

第１エアノズルから射出されたエアが発泡樹脂成形品に当たる概略図

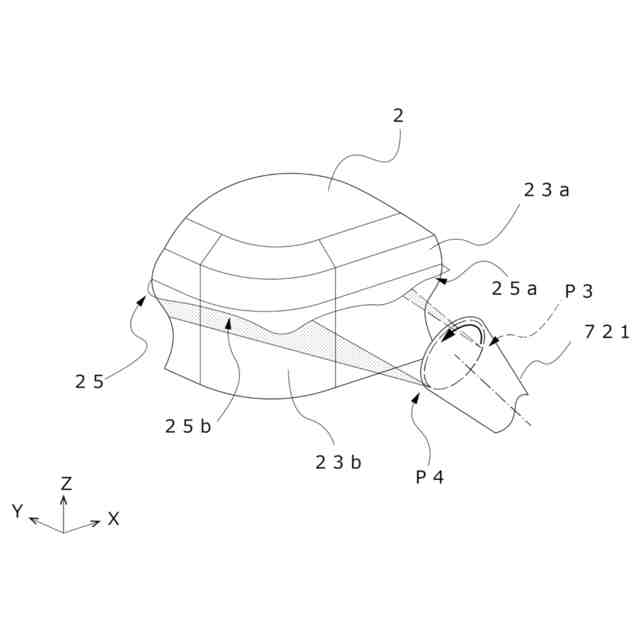

第２エアノズルによるバリ取りの様子を示す概略図。
【発明を実施するための形態】
【０００８】
以下、本開示の一実施形態について、図面を参照しながら説明する。
【０００９】
＜発泡樹脂成形品＞
まず、図１を用いて、本開示の一実施形態によるバリ取り装置１によりバリを除去される発泡樹脂成形品２について説明する。
【００１０】
本実施形態のバリ取り装置１によりバリを除去される発泡樹脂成形品２は、例えば、車両の構造体であるピラーやパネル等に取り付けられる衝撃吸収材である。これに限らず、発泡樹脂成形品２は、航空機、船舶、建築物、その他の内部空間に配置されるものであってもよい。
