公開番号2025100046
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2023217132
出願日2023-12-22
発明の名称クレーンの操作装置及びクレーン
出願人住友重機械建機クレーン株式会社
代理人弁理士法人武和国際特許事務所
主分類B66C 13/56 20060101AFI20250626BHJP(巻上装置;揚重装置;牽引装置)
要約【課題】クレーンの操作装置において、操作部材に設けられたスイッチをより多様な機能に対応させること。
【解決手段】クレーンの操作装置であって、第1ウインチ(106)を操作する第1操作部材(213B)と、第1操作部材に設けられたクレーンの操作に関わる機能を有する第1設定スイッチ(B31～B34)と、第1設定スイッチの機能を予め定められた複数の機能の中から設定可能である第1機能設定部(11)と、を備える、ことを特徴とする。
【選択図】図7
特許請求の範囲【請求項１】
クレーンの操作装置であって、
第１ウインチを操作する第１操作部材と、
前記第１操作部材に設けられた前記クレーンの操作に関わる機能を有する第１設定スイッチと、
前記第１設定スイッチの機能を予め定められた複数の機能の中から設定可能である第１機能設定部と、を備える、
ことを特徴とするクレーンの操作装置。
続きを表示（約 1,700 文字）【請求項２】
請求項１に記載のクレーンの操作装置において、
第２ウインチを操作する第２操作部材と、
前記第２操作部材に設けられた第２設定スイッチと、を備え、
前記第１機能設定部は、ユーザの単一の操作により、前記第１設定スイッチの機能と前記第２設定スイッチの機能を前記各ウインチの操作に対応する同一の機能に設定可能であることを特徴とするクレーンの操作装置。
【請求項３】
請求項１に記載のクレーンの操作装置において、
第２ウインチを操作する第２操作部材と、
前記第１ウインチ及び前記第２ウインチをそれぞれ単独で操作可能な第１モードと、前記第１ウインチに前記第２ウインチを連動させて操作可能な第２モードとに操作モードを切り替えるモード切替スイッチと、を有する、
ことを特徴とするクレーンの操作装置。
【請求項４】
請求項３に記載のクレーンの操作装置において、
前記操作モードが前記第１モードから前記第２モードに切り替わると、前記第１設定スイッチの機能が変更される、
ことを特徴とするクレーンの操作装置。
【請求項５】
請求項３に記載のクレーンの操作装置において、
前記第２操作部材に設けられた前記クレーンの操作に関わる機能を有する第２設定スイッチと、
前記第２設定スイッチの機能を予め定められた複数の機能の中から設定可能である第２機能設定部と、を備え、
前記第１設定スイッチと前記第２設定スイッチとの両方を特定操作した場合に、前記第２モードにおいて、前記第１操作部材の操作のみで前記第１ウインチに前記第２ウインチを連動させて操作可能な第１特定状態となる、
ことを特徴とするクレーンの操作装置。
【請求項６】
請求項３または５に記載のクレーンの操作装置において、
前記モード切替スイッチは、前記第１設定スイッチと兼用されており、
前記第１設定スイッチを所定操作した場合に、前記第１モードから前記第２モードに切り替わる、
ことを特徴とするクレーンの操作装置。
【請求項７】
請求項４に記載のクレーンの操作装置において、
前記第１設定スイッチの機能として前記第１ウインチの回転速度を調整する速度調整機能が設定された場合において、
前記操作モードが前記第１モードから前記第２モードに切り替えられた場合に、前記第１設定スイッチの機能が前記第１ウインチの速度調整機能から、前記第１ウインチ及び前記第２ウインチの速度比を調整する速度比調整機能へと変更される、
ことを特徴とするクレーンの操作装置。
【請求項８】
請求項７に記載のクレーンの操作装置において、
前記第１設定スイッチに設定された前記機能を表示する表示部をさらに備え、
前記操作モードが前記第１モードから前記第２モードに切り替えられたことに基づいて、前記表示部に前記第１ウインチ及び前記第２ウインチの速度比に関する情報が表示され、
前記表示部の操作により、前記速度比の調整が可能である、
ことを特徴とするクレーンの操作装置。
【請求項９】
請求項４に記載のクレーンの操作装置において、
前記予め定められた複数の機能は、前記クレーンの起伏、巻き上げ操作の速度に関連する第１機能と、それらに関連しない第２機能とを含み、
前記操作モードが前記第１モードから前記第２モードに切り替わる際、前記第１設定スイッチに設定された前記機能のうち前記第２機能の変更を許可しない、
ことを特徴とするクレーンの操作装置。
【請求項１０】
請求項５に記載のクレーンの操作装置において、
前記第２モードかつ前記第１特定状態であることを報知する報知部を有する、
ことを特徴とするクレーンの操作装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、クレーンの操作装置及びクレーンに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
本技術分野の背景技術として、例えば特許文献１には、作業用操作レバーのグリップに設けた操作ボタンを、リフティングモード時と通常モード時とで兼用できるようにして、操作ボタンの数を増やさずに、同じ作業用操作レバーのグリップ上で、リフマグモード時の操作と予備アタッチメント時の操作ができる作業機械の操作装置が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００８－１５０１８９号公報
特開平６－１１５８８０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１では、１つの操作レバーに割り当てられる機能が予め定められているため、操作ボタンの数を増やさずに多様な作業に対応することができないという課題がある。
【０００５】
そこで、本発明は、クレーンの操作装置において、操作部材に設けられたスイッチをより多様な機能に対応させることを主な目的とする。
【課題を解決するための手段】
【０００６】
上記目的を達成するために、代表的な本発明は、クレーンの操作装置であって、第１ウインチを操作する第１操作部材と、前記第１操作部材に設けられた前記クレーンの操作に関わる機能を有する第１設定スイッチと、前記第１設定スイッチの機能を予め定められた複数の機能の中から設定可能である第１機能設定部と、を備える、ことを特徴とする。
【０００７】
本発明によれば、操作部材に設けられたスイッチをより多様な機能に対応させることができる。なお、上記した以外の課題、構成及び効果は、以下の実施形態の説明により明らかにされる。
【図面の簡単な説明】
【０００８】
クレーンの側面図である。

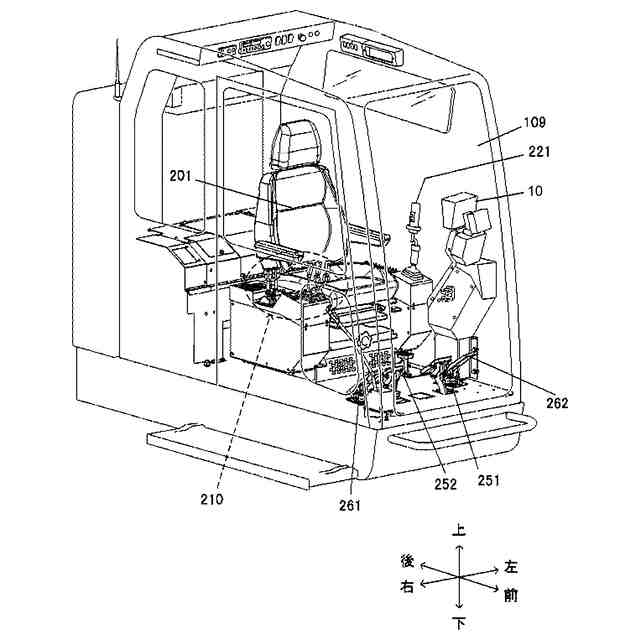

運転室の全体を示す斜視図である。

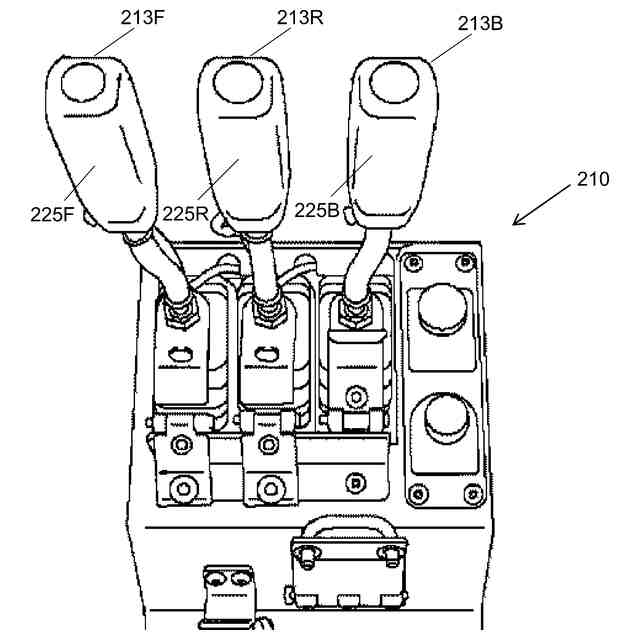

右側レバー群の斜視図である。

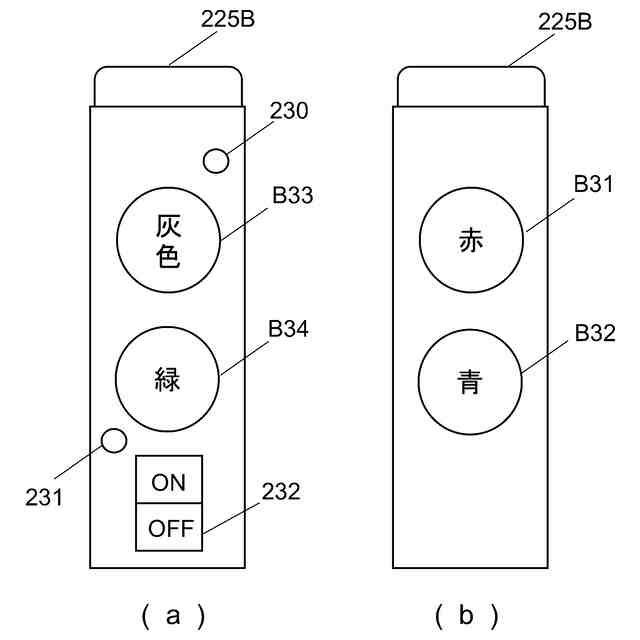

起伏レバーのグリップを示す図であって、（ａ）は運転席に着座したオペレータから見た正面図、（ｂ）は運転席に着座したオペレータから見た背面図である。

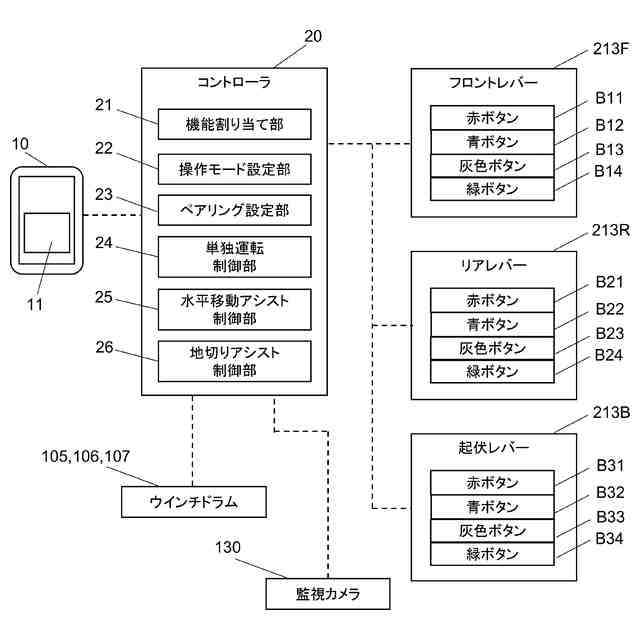

クレーンの電気的構成を示すブロック図である。

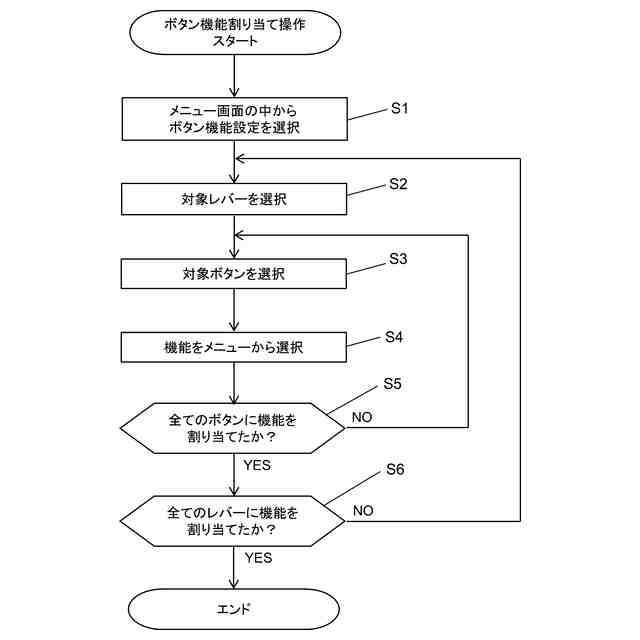

ボタン機能割り当て操作の手順を示すフローチャートである。

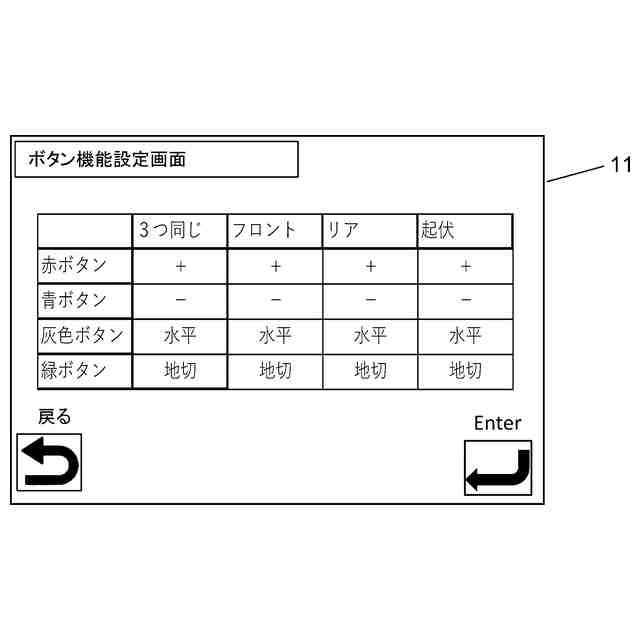

ボタン機能設定画面を示す図である。

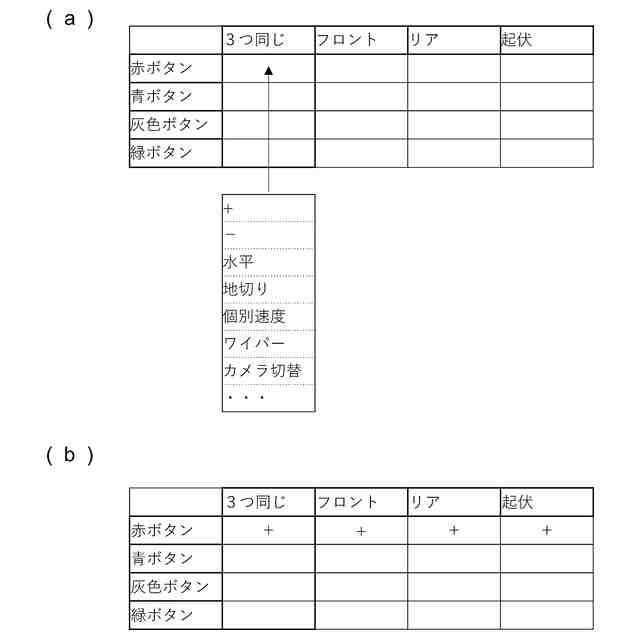

ボタン機能の設定操作をまとめて設定する場合の具体例を示す図である。

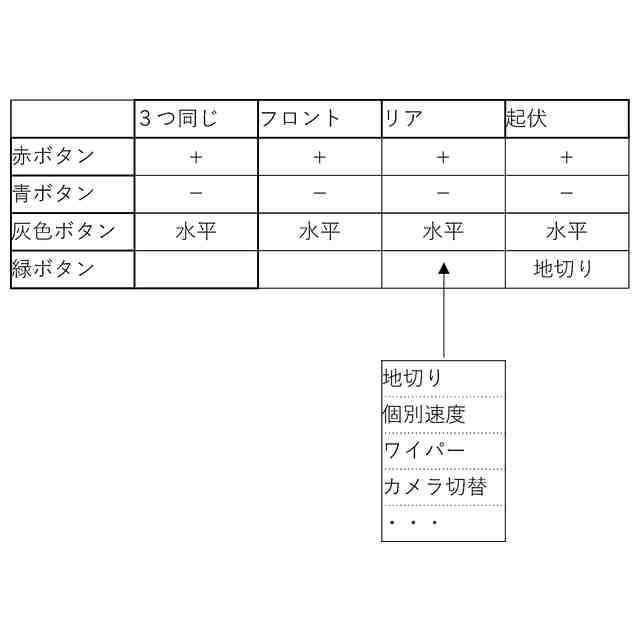

ボタン機能の設定操作を個別に設定する場合の具体例を示す図である。
水平移動アシストモードの設定操作の手順を示すフローチャートである。
水平移動アシストモードにおけるコントローラの制御処理の手順を示すフローチャートである。
水平移動アシストモードにおける表示画面の具体例を示す図である。
地切りアシストモードの設定操作の手順を示すフローチャートである。
【発明を実施するための形態】
【０００９】
以下、本発明に係るクレーンの実施形態について、図面を参照して説明する。
【００１０】
（第１実施形態）

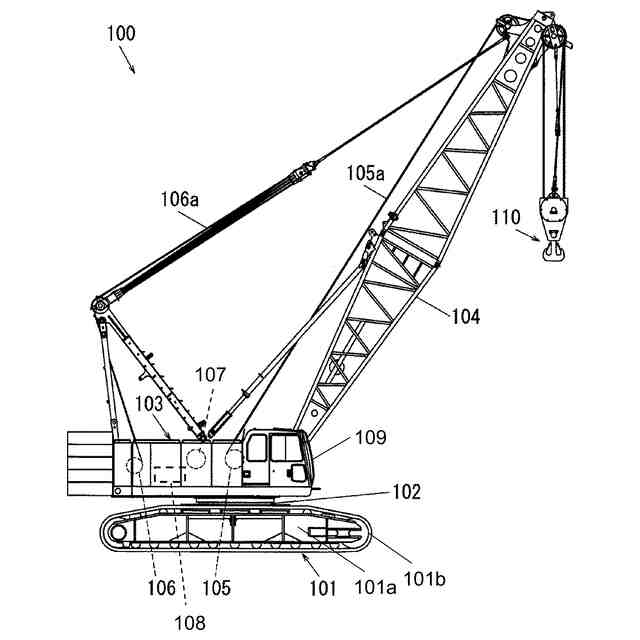

図１は本発明の実施形態に係るクレーン１００の側面図である。クレーン１００は、クローラクレーンであり、走行体１０１と、旋回輪１０２を介して走行体上に旋回可能に設けられた旋回体１０３と、旋回体１０３に回動可能に軸支されたブーム１０４とを有する。走行体１０１は、トラックフレーム１０１ａと、トラックフレーム１０１ａに取り付けられるクローラ１０１ｂとを有する。
（【００１１】以降は省略されています）
