公開番号2025099167
公報種別公開特許公報(A)
公開日2025-07-03
出願番号2023215608
出願日2023-12-21
発明の名称無理抜き成形品
出願人株式会社クラレ
代理人弁護士法人クレオ国際法律特許事務所
主分類B29C 39/34 20060101AFI20250626BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】白化及び変形の発生が適切に防止され、アンダーカットの低下が適切に抑制される無理抜き製品を提供する。
【解決手段】無理抜き成形品1は、円筒体2を備える。円筒体2は、円筒部10と先端部20とを有する。先端部20は、外径方向へ突出するアンダーカット形状の突出部23と突出部23の頂部25から先端方向の端部26に向けて外径が小さくなるように設けられた絞り部24とを有する。先端部の内径Aと、突出部23のアンダーカット高さBとの比が、0.030 < B/A ≦0.055を満たし、かつ第1の線L1と第2の線との間の角度θ1が、20° ≦ θ1 <30°を満たす。
【選択図】図3
特許請求の範囲【請求項１】
熱可塑性樹脂と繊維強化材を含む熱可塑性樹脂組成物の射出成形体である無理抜き成形品であって、
前記無理抜き成形品は、中空で円筒形の円筒体を少なくとも備え、
前記円筒体は、円筒部と、前記円筒部の一端に設けられた先端部と、を有し、
前記先端部は、外径方向へ突出するアンダーカット形状の突出部と、前記突出部の頂部から先端方向の端部に向けて外径が小さくなるように設けられた絞り部と、を有し、
前記先端部の内径をＡとし、前記突出部の前記頂部における接線と前記円筒部の外面壁との外径方向の距離であるアンダーカット高さをＢとしたとき、ＡとＢとの比が、
０．０３０＜Ｂ／Ａ ≦０．０５５
を満たし、かつ
前記突出部の前記頂部における接線であって前記円筒部の中心軸に平行な第１の線と、前記端部の外縁及び前記突出部の前記頂部を結ぶ第２の線との間の角度θ１が、
２０° ≦ θ１＜３０°
を満たす、無理抜き成形品。
続きを表示（約 510 文字）【請求項２】
前記先端部は、前記端部における厚みが、０．５ｍｍ以上１．０ｍｍ以下である、
請求項１に記載の無理抜き成形品。
【請求項３】
前記第１の線と、前記突出部の頂部と前記円筒部の外面壁及び前記先端部の外面壁の境界部とを結ぶ第３の線との間の角度θ２が、次式、
１０° ≦ θ２＜２５°
を満たす、
請求項１又は２に記載の無理抜き成形品。
【請求項４】
前記突出部の前記頂部と前記円筒部の外面壁及び前記先端部の外面壁の境界部は、曲率が２以上１０以下の曲面を有する、
請求項１～３の何れか一項に記載の無理抜き成形品。
【請求項５】
前記先端部の内径は、前記円筒部の内径よりも大きく、
前記先端部の内面壁と、前記円筒部の内面壁との間に、前記先端部から前記円筒部に向かって内径が小さくなるように傾斜部が設けられている、
請求項１～４の何れか一項に記載の無理抜き成形品。
【請求項６】
前記傾斜部は、傾斜角度が異なる複数の傾斜面を有する、
請求項５に記載の無理抜き成形品。

発明の詳細な説明【技術分野】
【０００１】
本開示は、無理抜き成形品に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、樹脂組成物を射出成形で成形し、金型から無理に離型することを無理抜き成形と呼んでおり、これにより得られる成形品を無理抜き成形品と呼ぶことがある。例えば、樹脂組成物を、円筒部を備えるように形成した無理抜き成形品であって、円筒部は、先端部分において外径方向へ突出するアンダーカット形状の突出部を有する無理抜き成形品が知られている（特許文献１、２参照）。
【０００３】
従来の無理抜き成形品は、金型から無理抜きする際に、内面壁にクラックの兆候である白化が生じることや、先端が変形することがあった。先端が変形することで、突出部の頂部における接線と円筒部の外面壁との外形方向の距離であるアンダーカット高さが低下する。このため、無理抜き成形品の品質に影響するという問題があった。
【先行技術文献】
【特許文献】
【０００４】
国際公開第２０１９／０４５０３２号
国際公開第２０２２／０７５１２４号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本開示は、上記の事情に鑑みて為されたもので、白化及び変形の発生が適切に防止され、アンダーカット高さの低下が適切に抑制される無理抜き製品を提供することを可能とするものである。
【課題を解決するための手段】
【０００６】
上記の目的を達成するため、本開示に係る無理抜き成形品は、熱可塑性樹脂と繊維強化材を含む熱可塑性樹脂組成物の射出成形体である無理抜き成形品である。前記無理抜き成形品は、中空で円筒形の円筒体を少なくとも備える。前記円筒体は、円筒部と、前記円筒部の一端に設けられた先端部と、を有する。前記先端部は、外径方向へ突出するアンダーカット形状の１２突出部と、前記突出部の頂部から先端方向の端部に向けて外径が小さくなるように設けられた絞り部と、を有する。前記先端部の内径をＡとし、前記突出部の前記頂部における接線と前記円筒部の外面壁との外径方向の距離であるアンダーカット高さをＢとしたとき、ＡとＢとの比が、
０．０３０＜Ｂ／Ａ ≦０．０５５
を満たし、かつ
前記突出部の前記頂部における接線であって前記円筒部の中心軸に平行な第１の線と、前記端部の外縁及び前記突出部の前記頂部を結ぶ第２の線との間の角度θ１が、
２０° ≦ θ１＜３０°
を満たす。
【発明の効果】
【０００７】
本開示によれば、離型中に、先端部への応力及び歪みの集中を抑制された無理抜き成形品を得ることができる。したがって、白化及び変形の発生が適切に防止され、アンダーカット高さの低下が適切に抑制される無理抜き成形品を提供することが可能となる。この結果、品質に優れた無理抜き成形品を提供することが可能となる。
【図面の簡単な説明】
【０００８】

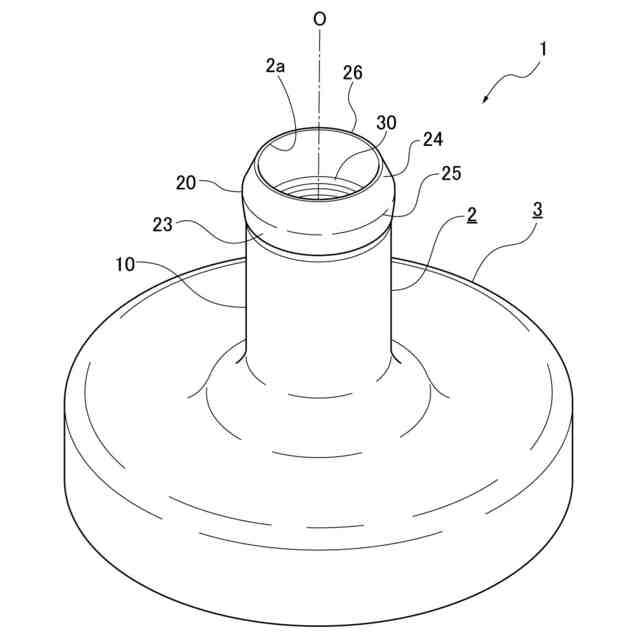

本開示の第１実施形態及び実施例１～実施例４に係る無理抜き成形品の斜視図である。

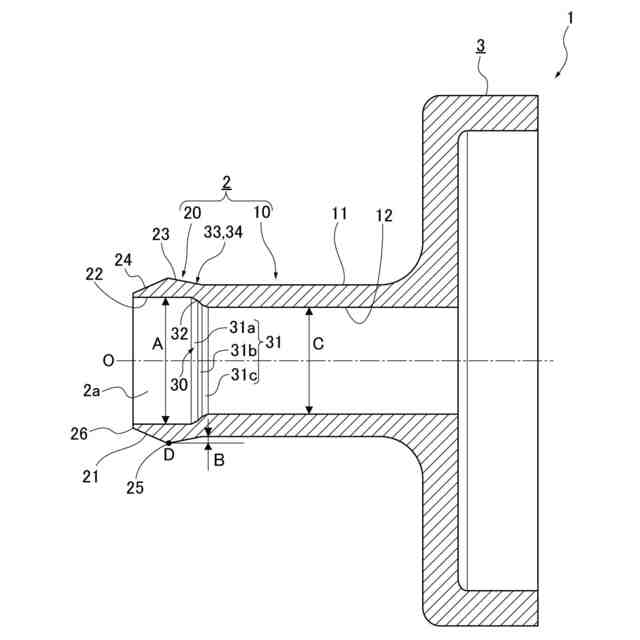

図１に示される無理抜き成形品の断面図である。

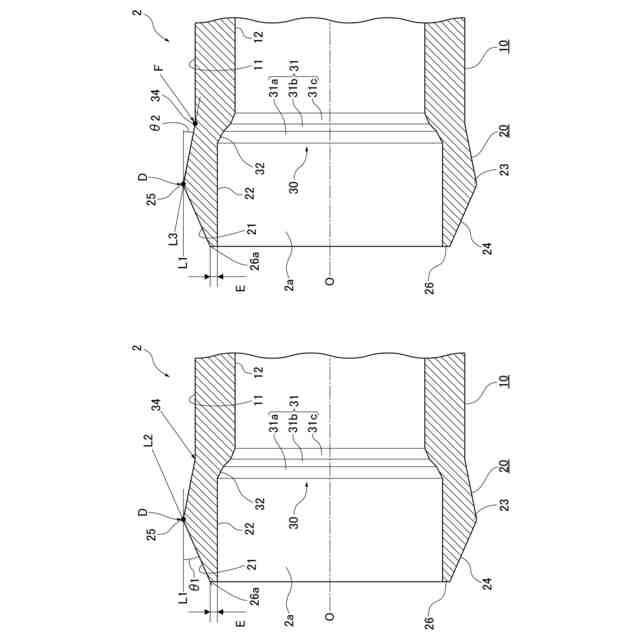

図１に示される無理抜き成形品の先端部近傍の一部拡大断面図である。
【発明を実施するための形態】
【０００９】
（第１実施形態）
本開示の一実施形態である第１実施形態に係る無理抜き成形品１は、図１～図３を参照して以下の様に説明される。本実施形態に係る無理抜き成形品１は、熱可塑性樹脂と繊維強化材を含む熱可塑性樹脂組成物の射出成形体である。
【００１０】
図１～図３に示されるように、本実施形態の無理抜き成形品１は、中空で円筒形の円筒体２を少なくとも備える。無理抜き成形品１は、この円筒体２に加えて所望の形状の成形本体３を備える。
（【００１１】以降は省略されています）
