公開番号
2025096279
公報種別
公開特許公報(A)
公開日
2025-06-26
出願番号
2025037949,2023097724
出願日
2025-03-11,2018-06-20
発明の名称
ラゲッジ及びバック用のジッププラー保持装置
出願人
トゥミ,インコーポレイティド
代理人
個人
,
個人
,
個人
,
個人
,
個人
主分類
A44B
19/26 20060101AFI20250619BHJP(小間物;貴金属宝石類)
要約
【課題】本発明は、改良されたラゲッジ、改良されたジッパープル保持装置、および/またはより一般的に既存の装置に改良または代替を提供する改良されたジッパープル保持装置を提供する。

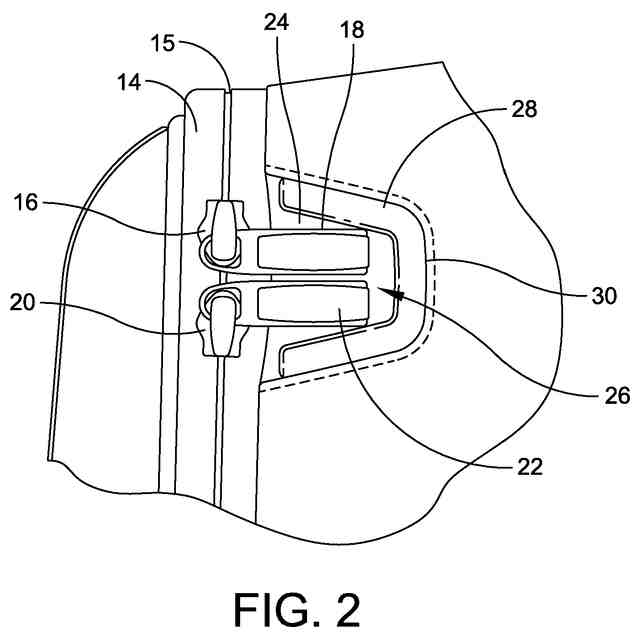

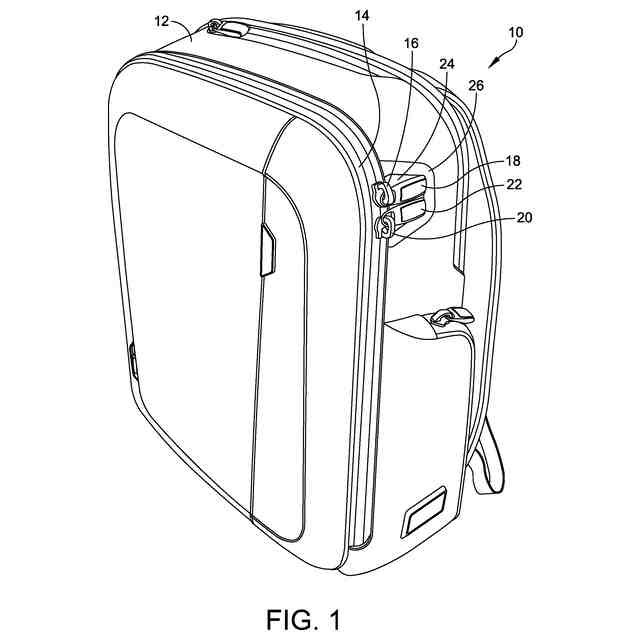

【解決手段】ラゲッジ製品は、ジッパーテープ(14)を有する少なくとも1つのジッパー装置を有するジッパー付き開口部(15)を含む本体を備える。ジッパー装置は、1つまたは複数のジッパースライダー(16、20)および1つまたは複数のジッパープルタブ(18、22)を含む。1つまたは複数のジッパースライダー(16、20)の各々は、1つまたは複数のジッパープルタブ(18、22)のそれぞれの1つに結合される。ラゲッジ製品は、1つまたは複数のジッパープルタブをジッパー装置のジッパーテープ(14)に実質的に垂直な配置で保持するための手段(26)を含む。
【選択図】図2
特許請求の範囲
【請求項1】
ジッパーテープを有するジッパー装置と、
前記ジッパーテープに結合された第1のジッパースライダーを含む少なくとも1つのジッパースライダーと、
前記第1のジッパースライダーに結合された第1のジッパープルタブを含む少なくとも1つのジッパープルタブと、
前記第1のジッパープルタブが前記ジッパー装置の前記ジッパーテープに実質的に垂直な配置で保持されるように、使用されていないときに前記第1のジッパープルタブを固定位置に保持するための保持手段と、
を備えるジッププラー保持装置。
続きを表示(約 1,000 文字)
【請求項2】

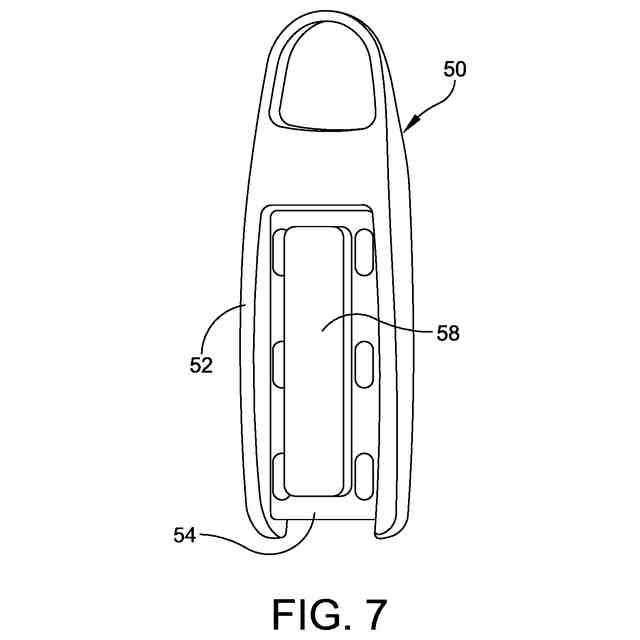

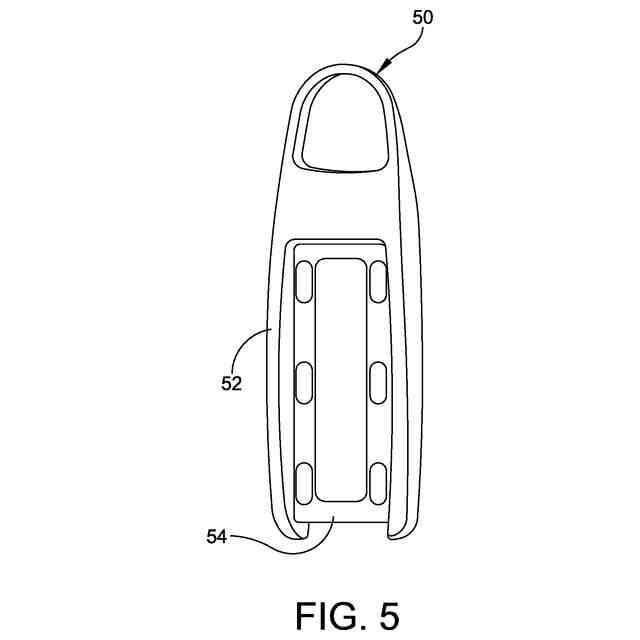

前記保持手段はプラットフォームを含み、前記第1のジッパープルタブは第1のジッパー磁石を含み、前記プラットフォームおよび前記第1のジッパープルタブは、前記第1のジッパー磁石と前記プラットフォームとの間の第1の磁力によって、前記第1のジッパー磁石が前記プラットフォームの外面に係合して保持されるように構成される、請求項1に記載のジッププラー保持装置。
【請求項3】
前記プラットフォームは金属である、請求項2に記載のジッププラー保持装置。
【請求項4】

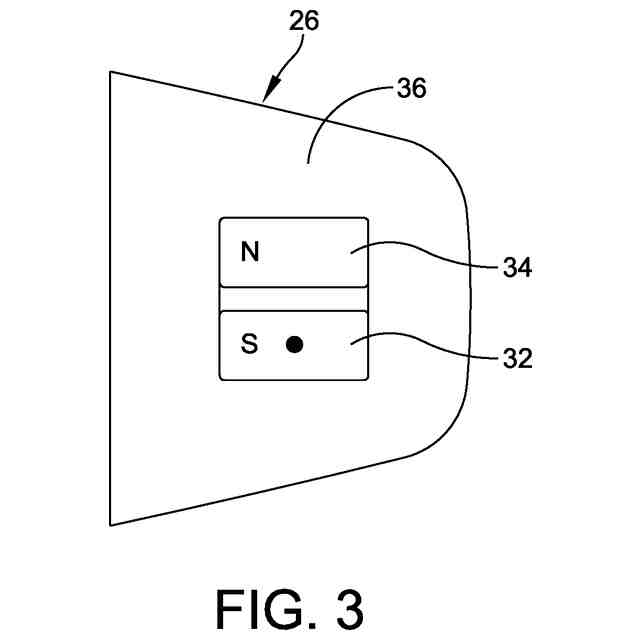

前記保持手段は、プラットフォームの内面に結合された第1の位置決め磁石を有するプラットフォームを含む、請求項1に記載のジッププラー保持装置。
【請求項5】
前記第1のジッパープルタブは第1のジッパー磁石を含み、前記プラットフォームおよび前記第1のジッパープルタブは、前記第1のジッパー磁石と前記第1の位置決め磁石との間の第1の磁力によって、前記第1のジッパー磁石が前記プラットフォームの外面に係合して保持されるように構成される、請求項4に記載のジッププラー保持装置。
【請求項6】
前記第1の位置決め磁石は第1の極性を有し、前記第1のジッパー磁石は前記第1の極性と反対の第2の極性を有する、請求項5に記載のジッププラー保持装置。
【請求項7】
前記プラットフォームは、前記プラットフォームの周囲の一部に沿った隆起部を有し、該隆起部は前記プラットフォームの前記外面を越えて外方に延在する、請求項5に記載のジッププラー保持装置。
【請求項8】
前記プラットフォームは4つの側面を有し、前記側面のうちの3つは前記隆起部を含み、第4の側面は前記隆起部を含まない、請求項7に記載のジッププラー保持装置。
【請求項9】
前記プラットフォームは、前記第1のジッパープルタブの第1の側面が前記プラットフォームの前記外面と係合するように、大きさを決められ、かつ構成され、それにより、前記隆起部は実質的に前記第1のジッパープルタブの周囲を取り囲む、請求項7に記載のジッププラー保持装置。
【請求項10】
前記プラットフォームは、プラスチック、レザー、および金属のうちの少なくとも1つを含む、請求項4に記載のジッププラー保持装置。
(【請求項11】以降は省略されています)
発明の詳細な説明
【技術分野】
【0001】
本開示は、柔らかいシェルのラゲッジ、硬いシェルのラゲッジ、および他のバッグの種々の形状およびサイズのためのジッパー付きクロージャーに関する。他のバッグとしては、例えば、バックパック、ブリーフケース、スーツケース、トートバッグ、ポケットブック、財布、メッセンジャーバッグ、ダッフルバッグ、スポーツ用具バッグなどが挙げられる。
続きを表示(約 1,700 文字)
【背景技術】
【0002】
ラッゲージ品目、特にラゲッジケース(スーツケース)は、多くの場合、補償的なラッゲージシェルの開閉、その他の用途の中でもポケットの開閉に使用される用途を含む、様々な目的のためのジッパーを含む。一部のバッグでは、ジッパーのジッパープルタブは、不正なアクセスを阻止するために、ラゲッジケースに取り付けられたロック機構によって固定されてもよい。ジッパーが、2つのジッパースライダーのそれぞれに対して1つのジッパープルタブを有するような複数のジッパープルタブを有する場合、ジッパープルタブは、ロック機構内に受け入れられるように、互いに連動するなどして、互いに対して特定の位置決めを必要とする場合がある。ジッパープルタブのこの相対的な位置決め、又は連動は、タスク照明が不十分である場合、又はジッパープルタブが別のジッパープルタブの一部に受け入れられるか又は挿入されるような特定の方法で互いに係合されなければならない場合など、多くの理由のために達成することが困難であり得る。更に、使用者は、ジッパープルタブをロック機構内に受け入れるための適切な相互係合方向に操作するために必要な器用さを有していないかもしれない。
【0003】
本開示に関連し得る文献には、特許文献1、特許文献2、特許文献3、特許文献4、特許文献5、特許文献6、特許文献7、特許文献8、および特許文献9が含まれる。
【0004】
特許文献3は、第1のジッパースライダーを第2のジッパースライダーまたはジッパークロージャーの端部のいずれかと動作可能にリンクする手段を開示している。ジッパーハンドルは、所定の位置に保持するように磁化されており、これは、ジップクロージャーシステムを開くことのない一定の方向にハンドルを引っ張ることを泥棒に示す傾向のある位置である。
【0005】
特許文献8は、雌磁気プルタブと、互いに整列する雄磁気プルタブを有する磁気ジッパーを開示している。雄のプルタブには磁気機能があり、前面側に突起があり、磁気機能と一直線に並んでいる。雌のプルタブの背面側に空洞があり、2 つのプルタブを互いに固定する。
【0006】
特許文献6は、プルタブがジッパーの方向に伸びるときに、ジッパーに対して垂直に伸びるクロスビームを持つプルタブを開示している。クロスビームの各端部は、ジッパーの端部付近のライニングクロス内の磁石に引き付けられる磁石を含む。
【0007】
特許文献5は、2つのスライダーを有するジッパーを開示しており、各スライダーは、プルタブが分離しないように他方のプルタブに磁気的に引き付けられるプルタブを有する。
【0008】
特許文献7は、永久磁石を含む第1のスライダと、リードスイッチを含む第2のスライダとを有するジッパーを開示している。リードスイッチは、最初のスライダと2番目のスライダが互いに離れている場合にプロンプトメッセージを送信する。
【0009】
特許文献9は、ジッパーの下面ストッパの下に取り付けられた磁石に対して磁気的に保持されるジッパープルタブを開示している。図は、プルタブが磁石に対して磁気的に保持されているときに、プルタブがジッパーの方向と揃っていることを示している。
【0010】
特許文献4は、スマート流体(smart fluid)または開口部の片側に磁性粒子が分散した印刷可能な組成物(printable composition)を含み、反対側に同様の磁性組成物を含む封入された磁性組成物を使用した、解放可能な閉鎖機構を開示している。この2つの磁性領域は、開口部を開放可能に閉鎖するために互いに引き合う。一実施形態によると、支持基板は、プリント磁石セグメントの所定のパターンと、プリント磁石セグメントの所定のパターンを有する相補的な支持基板とを有する。第1の支持基板は、閉鎖可能な物体のエッジに直接固定されてもよいし、閉鎖可能な物体のエッジに直接取り付けられるジッパーテープのような別の構造体に取り付けられてもよい。
(【0011】以降は省略されています)
