公開番号2025092852
公報種別公開特許公報(A)
公開日2025-06-23
出願番号2023208228
出願日2023-12-11
発明の名称照明装置、及び表示装置
出願人シャープディスプレイテクノロジー株式会社
代理人弁理士法人暁合同特許事務所
主分類F21S 2/00 20160101AFI20250616BHJP(照明)
要約【課題】光源の発光光を均一に分布させる。

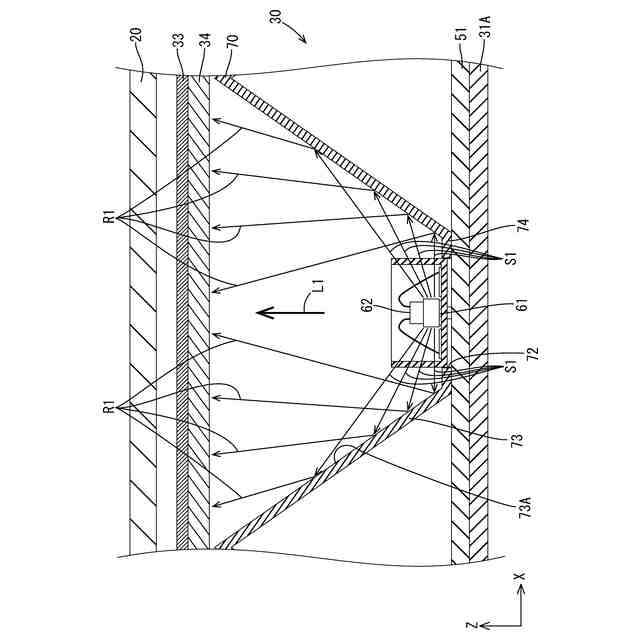

【解決手段】照明装置30は、光源52と、光源52を、第1方向L1を軸とした軸周りに取り囲んで配置され、光源52の出射光S1を第1方向L1側に向けて反射する反射部材70と、を有し、光源52は、第1光源素子61と、第2光源素子62と、を有し、第1光源素子61と、第2光源素子62は、第1方向L1において、第1光源素子61、第2光源素子62、の順に並んでいる。
【選択図】図7
特許請求の範囲【請求項１】
光源と、
前記光源を、第１方向を軸とした軸周りに取り囲んで配置され、前記光源の出射光を前記第１方向側に向けて反射する反射部材と、を有し、

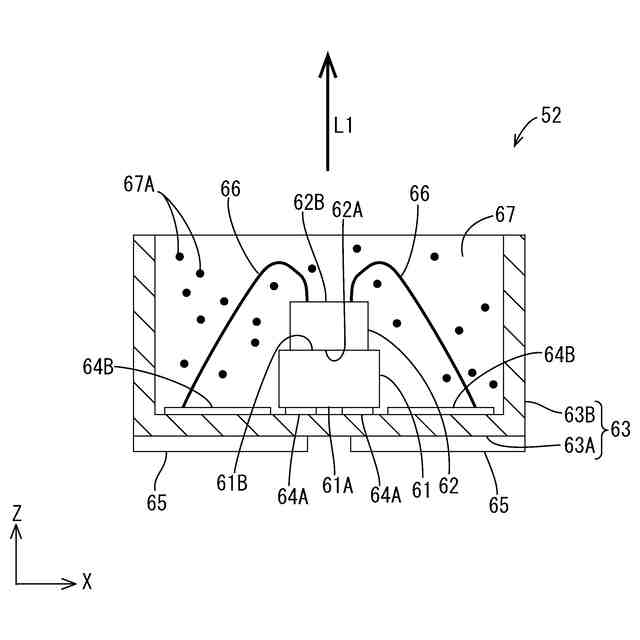

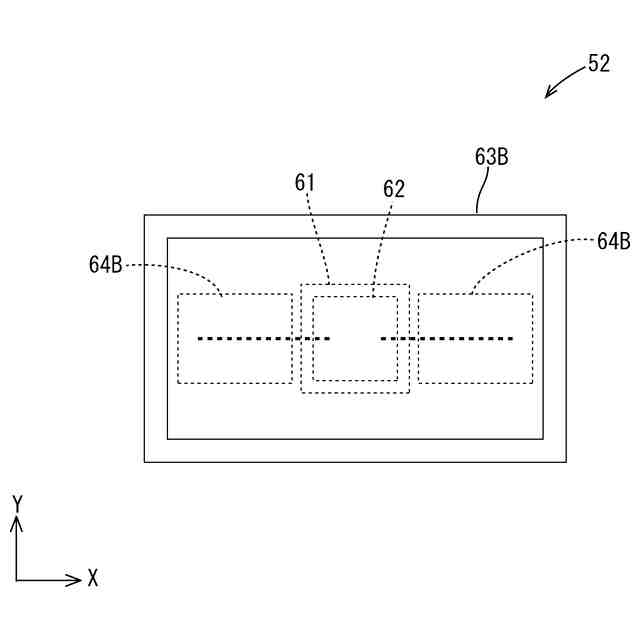

前記光源は、
第１光源素子と、
第２光源素子と、を有し、
前記第１光源素子と、前記第２光源素子は、前記第１方向において、前記第１光源素子、前記第２光源素子、の順に並んでいる、照明装置。
続きを表示（約 620 文字）【請求項２】
請求項１に記載の照明装置であって、
前記第２光源素子は、前記第１光源素子に対して実装される、照明装置。
【請求項３】
請求項１に記載の照明装置であって、
前記第２光源素子の発光波長は、前記第１光源素子の発光波長とは異なる、照明装置。
【請求項４】
請求項１に記載の照明装置であって、

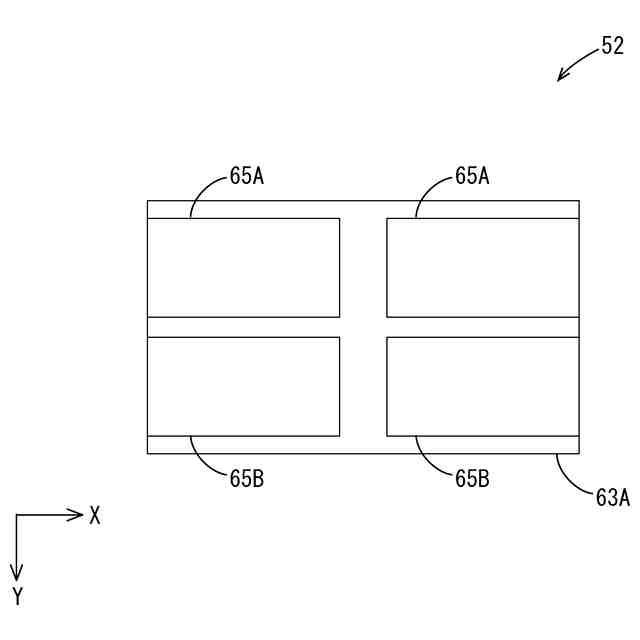

前記光源は、前記第１光源素子及び前記第２光源素子を収容する収容部を有し、
前記収容部は、前記第１光源素子と前記第２光源素子の少なくとも一方の出射光を波長変換する蛍光体が充填されている、照明装置。
【請求項５】
請求項４に記載の照明装置であって、
前記第１光源素子は、青色光を発する青色ＬＥＤであり、
前記第２光源素子は、赤外光を発する赤外ＬＥＤであり、
前記蛍光体は、青色光を白色光に変換する、照明装置。
【請求項６】
請求項１に記載の照明装置であって、

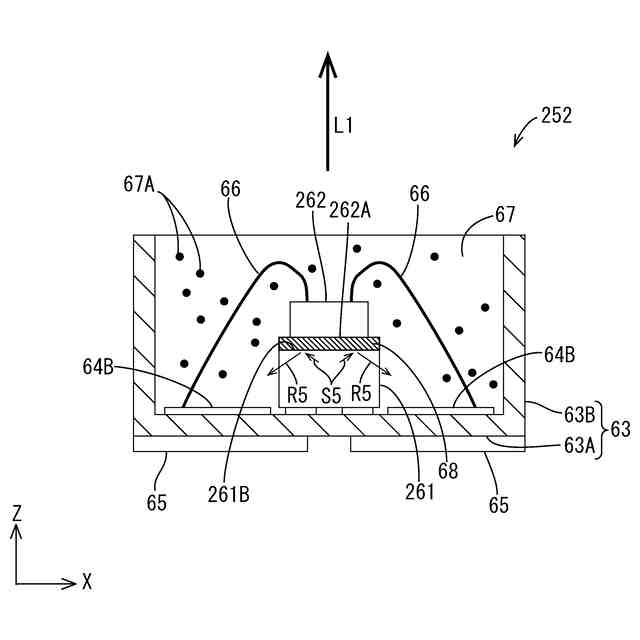

前記第１光源素子と、前記第２光源素子の間に、光を反射する反射層を備える、照明装置。
【請求項７】

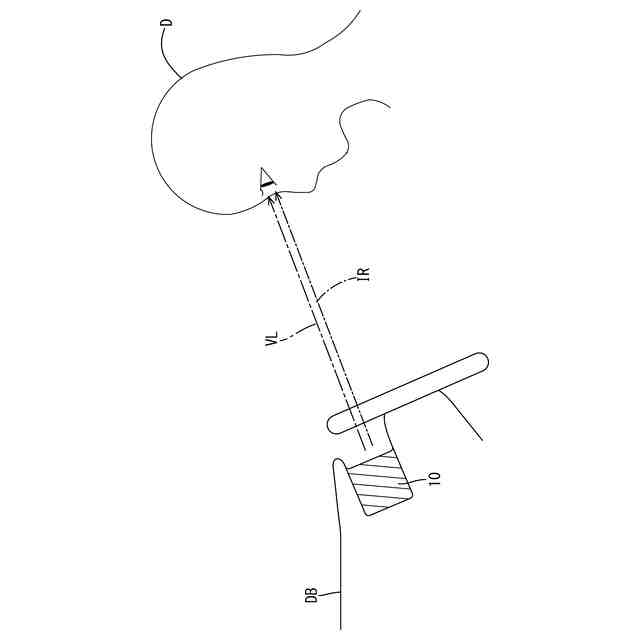

請求項１から請求項６のいずれか一項に記載の照明装置と、
前記照明装置から照射される光を利用して画素を表示する表示パネルと、を有する表示装置。
【請求項８】
前記表示パネルは液晶パネルからなる、請求項７に記載の表示装置。

発明の詳細な説明【技術分野】
【０００１】
本技術は、照明装置、及び表示装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
発光波長の異なる２種類の光源素子を備えた照明装置が知られている。例えば、特許文献１に記載の発光装置（照明装置）は、基板と、基板上に線状に配置された複数の白色ＬＥＤ及び複数の赤外ＬＥＤとを備え、白色ＬＥＤと赤外ＬＥＤとは交互に配されている。特許文献１によれば、このような構成によって、列の方向（直線方向）において白色光と赤外光の光度ばらつきが小さくなり、発光強度の均一性を高くすることができると記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１０－２８７８７１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
２種類の光源素子を線状に交互に配置する照明装置の場合、ＬＥＤの並び方向に出射した発光光は、隣接する他種のＬＥＤで遮られる。遮られた発光光は照明装置の外部に出射せず、照明装置から出射する光の分布が不均一になることが懸念される。
【０００５】
本技術は上記のような事情に基づいて完成されたものであって、２種類の光源素子を有する照明装置において、それぞれの光源素子の発光光を、より均一に分布させて出射することができる照明装置の提供を目的とする。
【課題を解決するための手段】
【０００６】
（１）照明装置は、光源と、前記光源を、第１方向を軸とした軸周りに取り囲んで配置され、前記光源の出射光を前記第１方向側に向けて反射する反射部材と、を有し、前記光源は、第１光源素子と、第２光源素子と、を有し、前記第１光源素子と、前記第２光源素子は、前記第１方向において、前記第１光源素子、前記第２光源素子、の順に並んでいる。
【０００７】
仮に、第２光源素子が、第１光源素子と反射部材との間に位置する場合、第１光源素子から反射部材へ向かう出射光の一部は、第２光源素子に遮られる。出射光の一部が反射部材に到達しないため、第１光源素子に由来する反射光の分布が不均一になる。
【０００８】
本発明の構成では、第２光源素子は、第１光源素子に対し、第１方向にずれた位置に配置される。そのため、第１光源素子から反射部材へ向かう発光光は、第２光源素子に遮られることなく反射部材に到達し、第１方向側に反射する。第１光源素子の出射光が第２光源素子で遮られないため、反射部材から第１方向側に向かう反射光を均一に分布させることができる。
【０００９】
（２）上記（１）に記載の照明装置において、前記第２光源素子は、前記第１光源素子に対して実装されていてもよい。このようにすると、光源素子の実装面積を小さくして、光源を小型化することができる。
【００１０】
（３）上記（１）又は（２）に記載の照明装置において、前記第２光源素子の発光波長は、前記第１光源素子の発光波長とは異なっていてもよい。このようにすると、異なる波長の光をそれぞれ均一に分布させることができる。
（【００１１】以降は省略されています）
