公開番号2025088146
公報種別公開特許公報(A)
公開日2025-06-11
出願番号2023202633
出願日2023-11-30
発明の名称成形管理システム
出願人セイコーエプソン株式会社
代理人個人,個人,個人,個人
主分類B29C 45/76 20060101AFI20250604BHJP(プラスチックの加工;可塑状態の物質の加工一般)
要約【課題】ユーザーが所望するロットの生産品の情報をユーザーに容易に検索させることができる成形管理システムを提供すること。
【解決手段】サーバーを含み、生産品の射出成形工程を含む生産工程における生産品の生産を管理する成形管理システムであって、サーバーは、生産品のロットを識別するロット識別情報と、生産品のロットに関する1つ以上の情報を含むロット関連情報とを対応付けて記憶する記憶部と、端末装置から生産品のロットを検索する検索操作を受け付けるロット検索画像を端末装置に表示させる制御部と、を備え、制御部は、ロット関連情報に含まれる当該1つ以上の情報のうちの少なくとも1つの情報を、検索操作によりロット検索画像を介して受け付けた場合、受け付けた当該少なくとも1つの情報に対応付けられた1つ以上のロット識別情報のそれぞれにより識別されるロットを示すロット情報を端末装置に表示させる、成形管理システム。
【選択図】図16
特許請求の範囲【請求項１】
端末装置と通信可能に接続されるサーバーを含み、射出成形装置による生産品の射出成形工程を含む生産工程における前記生産品の生産を管理する成形管理システムであって、
前記サーバーは、
前記生産品のロットを識別するロット識別情報と、前記生産品の前記ロットに関する１つ以上の情報を含むロット関連情報とを対応付けて記憶する記憶部と、
前記端末装置から前記生産品の前記ロットを検索する検索操作を受け付けるロット検索画像を前記端末装置に表示させる制御部と、
を備え、
前記制御部は、前記ロット関連情報に含まれる前記１つ以上の情報のうちの少なくとも１つの情報を、前記検索操作により前記ロット検索画像を介して受け付けた場合、受け付けた前記少なくとも１つの情報に対応付けられた１つ以上の前記ロット識別情報のそれぞれにより識別される前記ロットを示すロット情報を前記端末装置に表示させる、
成形管理システム。
続きを表示（約 880 文字）【請求項２】
前記ロット関連情報には、前記１つ以上の情報として、前記ロット関連情報に対応付けられた前記ロット識別情報により識別される前記ロットの前記生産品の成形を行う射出成形装置に関する射出成形装置関連情報が含まれており、
前記射出成形装置関連情報には、前記射出成形装置の稼働状態を示す稼働状態情報と、前記射出成形装置に取り付けられた１つ以上のセンサーのそれぞれにより検出された検出情報との少なくとも一方が含まれている、
請求項１に記載の成形管理システム。
【請求項３】
前記ロット関連情報には、前記ロット関連情報に対応付けられた前記ロット識別情報により識別される前記ロットの前記生産品についての品質情報が含まれている、
請求項１に記載の成形管理システム。
【請求項４】
前記制御部は、前記ロット検索画像を介して文字列を受け付けた場合、前記１つ以上の情報の中から、受け付けた前記文字列を含む情報を特定し、特定した情報に対応付けられた１つ以上の前記ロット識別情報のそれぞれにより識別される前記ロットを示す前記ロット情報を前記端末装置に表示させる、
請求項１に記載の成形管理システム。
【請求項５】
前記制御部は、前記端末装置に表示された１つ以上の前記ロット情報のうち、受け付けたロット情報選択操作に応じて選択された１つ以上の前記ロット情報のそれぞれが示す前記ロットへの所定の処理の実行を前記サーバーに開始させる処理実行操作を受け付けるＧＵＩを表示させる、
請求項１に記載の成形管理システム。
【請求項６】
前記制御部は、予め決められたグレーアウト条件が満たされた場合、前記ＧＵＩをグレーアウトさせる、
請求項５に記載の成形管理システム。
【請求項７】
前記端末装置を含む、
請求項１に記載の成形管理システム。
【請求項８】
前記射出成形装置を含む、
請求項１に記載の成形管理システム。

発明の詳細な説明【技術分野】
【０００１】
この開示は、成形管理システムに関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
金属粉末を含む材料を用いた射出成形装置による生産品の射出成形工程を含む生産工程における生産品の生産を管理する技術についての研究、開発が行われている。
【０００３】
これに関し、複数の射出成形装置で成形された生産品についての情報を、ロット単位で検索することができるシステムが知られている（特許文献１参照）。
【先行技術文献】
【特許文献】
【０００４】
特開２００６－０１８５７６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に記載されたようなシステムでは、あるロットの生産品の情報を検索する場合、当該ロットを識別するロット識別情報を用いて当該情報を検索する必要があった。しかしながら、当該システムのユーザーは、生産中ではないロット、近辺に存在しないロット等のロット識別情報を記憶し続けることが困難である。このため、当該システムは、ユーザーが所望するロットの生産品の情報をユーザーに検索させることが困難な場合があった。
【課題を解決するための手段】
【０００６】
上記課題を解決するために本開示の一態様は、端末装置と通信可能に接続されるサーバーを含み、射出成形装置による生産品の射出成形工程を含む生産工程における前記生産品の生産を管理する成形管理システムであって、前記サーバーは、前記生産品のロットを識別するロット識別情報と、前記生産品の前記ロットに関する１つ以上の情報を含むロット関連情報とを対応付けて記憶する記憶部と、前記端末装置から前記生産品の前記ロットを検索する検索操作を受け付けるロット検索画像を前記端末装置に表示させる制御部と、を備え、前記制御部は、前記ロット関連情報に含まれる前記１つ以上の情報のうちの少なくとも１つの情報を、前記検索操作により前記ロット検索画像を介して受け付けた場合、受け付けた前記少なくとも１つの情報に対応付けられた１つ以上の前記ロット識別情報のそれぞれにより識別される前記ロットを示すロット情報を前記端末装置に表示させる、成形管理システムである。
【図面の簡単な説明】
【０００７】

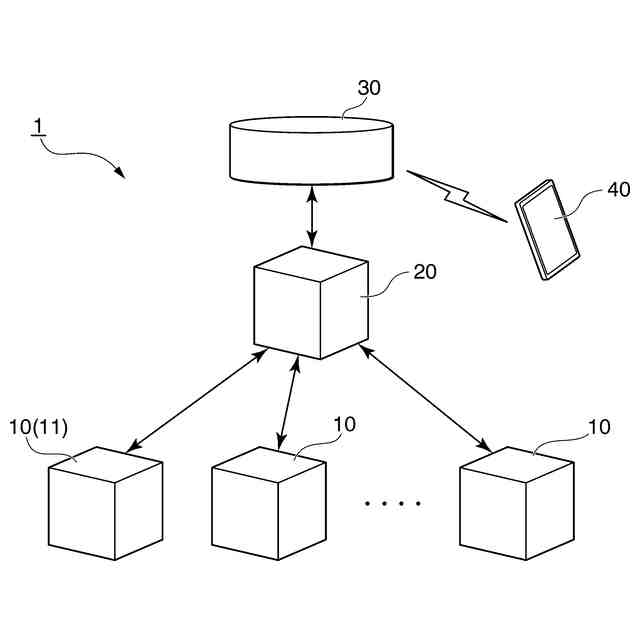

成形管理システム１の構成の一例を示す図である。
メインメニュー画像Ｐ１の一例を示す図である。

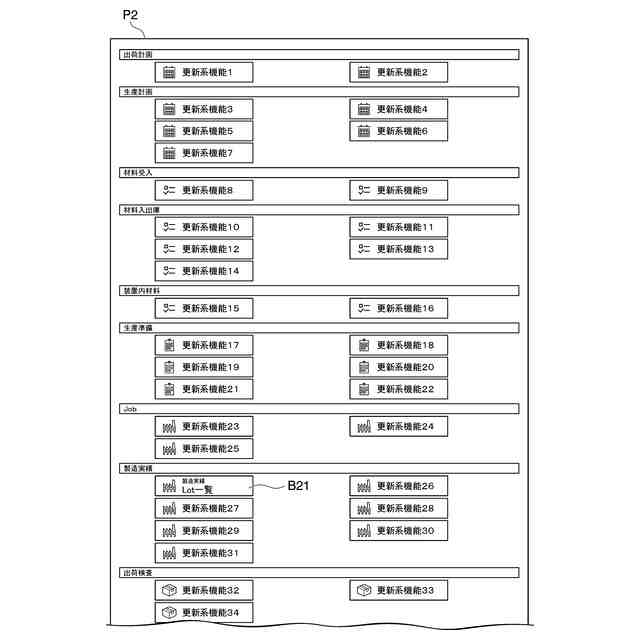

ターミナル画像Ｐ２の一例を示す図である。

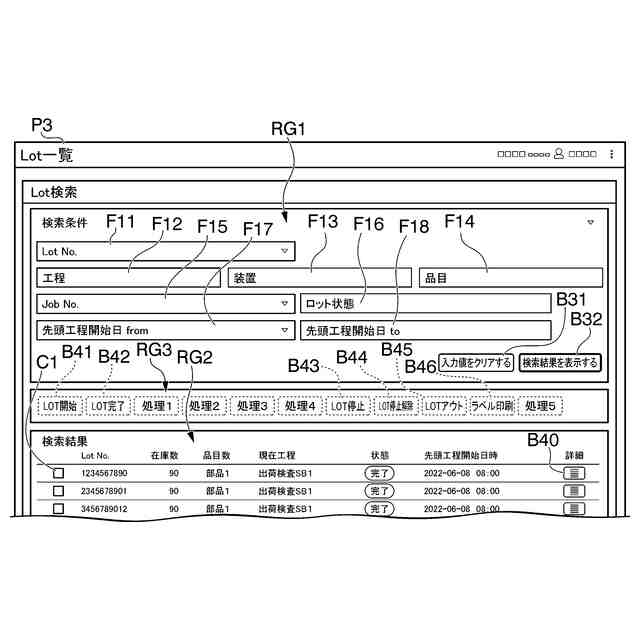

ロット検索画像Ｐ３の一例を示す図である。

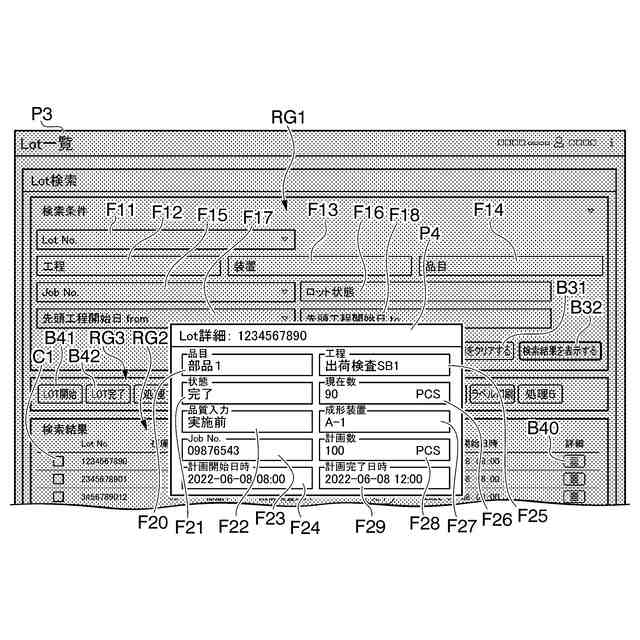

詳細情報表示画像Ｐ４の一例を示す図である。
検索結果表示領域ＲＧ２においてロット完了のロットを示すロット情報が選択されている様子の一例を示す図である。
対象期間内に開始された１つ以上のロットそれぞれのロット情報を検索した直後のロット検索画像Ｐ３の一例を示す図である。
図７に示したボタンＢ４３への選択操作が行われた場合において端末装置４０に表示されたロット停止理由受付画像Ｐ５の一例を示す図である。
図８に示したボタンＢ５１への選択操作が行われた直後の検索結果表示領域ＲＧ２の一例を示す図である。
図９に示した検索結果表示領域ＲＧ２に表示されているロット停止中の４つのロットのそれぞれを示すロット情報が選択されている様子の一例を示す図である。
対象期間内に開始された１つ以上のロットそれぞれのロット情報を検索した直後のロット検索画像Ｐ３の他の例を示す図である。
図１１に示したボタンＢ４５への選択操作が行われた場合において端末装置４０に表示されたロット削除理由受付画像Ｐ６の一例を示す図である。
対象期間内に開始された１つ以上のロットそれぞれのロット情報を検索した直後のロット検索画像Ｐ３の更に他の例を示す図である。
図１３に示したボタンＢ４６への選択操作が行われた場合において端末装置４０に表示された印刷ユーザー情報受付画像Ｐ７の一例を示す図である。
サーバー３０のハードウェア構成の一例を示す図である。

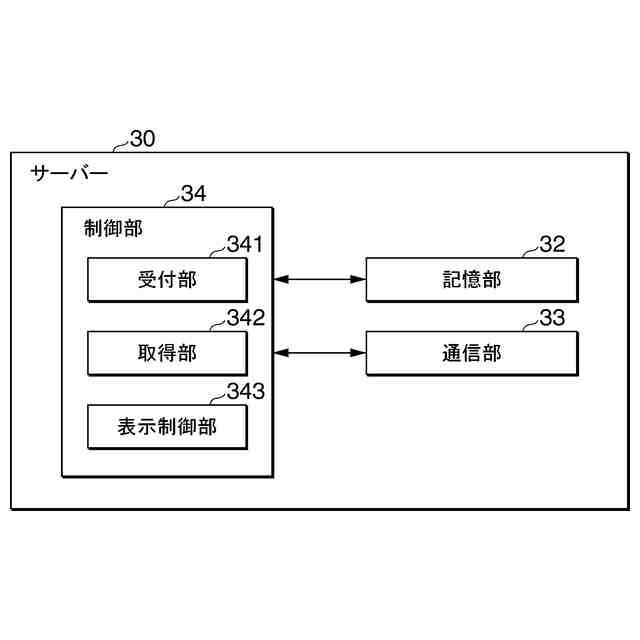

サーバー３０の機能構成の一例を示す図である。
サーバー３０がロットの検索を行う処理の流れの一例を示す図である。
【発明を実施するための形態】
【０００８】
＜実施形態＞
以下、本開示の実施形態について、図面を参照して説明する。
【０００９】
＜成形管理システムの概要＞
まず、実施形態に係る成形管理システムの概要について説明する。
【００１０】
実施形態に係る成形管理システムは、射出成形装置による生産品の射出成形工程を含む生産工程における生産品の生産を管理する。当該成形管理システムは、サーバーを含む。サーバーは、端末装置と通信可能に接続される。また、サーバーは、記憶部と、制御部とを備える。記憶部は、生産品のロットを識別するロット識別情報と、生産品のロットに関する１つ以上の情報を含むロット関連情報とを対応付けて記憶する。制御部は、端末装置から生産品のロットを検索する検索操作を受け付けるロット検索画像を端末装置に表示させる。そして、制御部は、ロット関連情報に含まれる当該１つ以上の情報のうちの少なくとも１つの情報を、検索操作によりロット検索画像を介して受け付けた場合、受け付けた当該少なくとも１つの情報に対応付けられた１つ以上のロット識別情報のそれぞれにより識別されるロットを示すロット情報を端末装置に表示させる。
（【００１１】以降は省略されています）
