公開番号2025084269
公報種別公開特許公報(A)
公開日2025-06-03
出願番号2023198045
出願日2023-11-22
発明の名称スペーサー及びこれを用いた換気棟構造体
出願人株式会社ハウゼコ
代理人個人,個人,個人
主分類E04D 3/40 20060101AFI20250527BHJP(建築物)
要約【課題】施工効率が向上するスペーサー及び換気棟構造体を提供する。

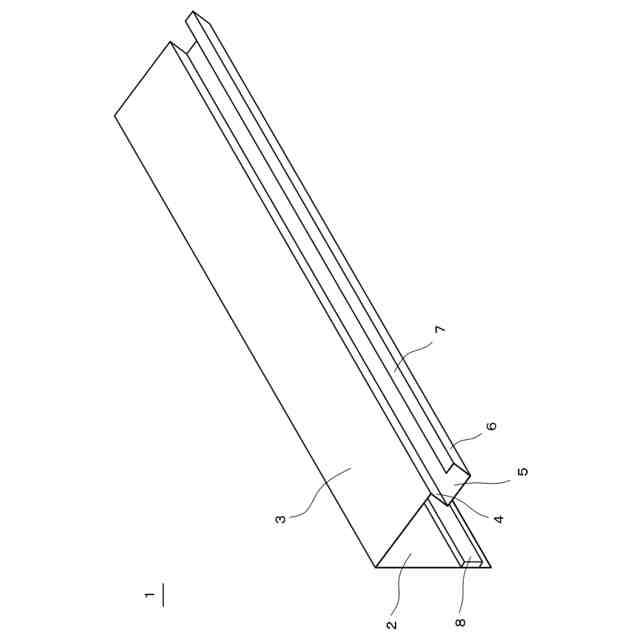

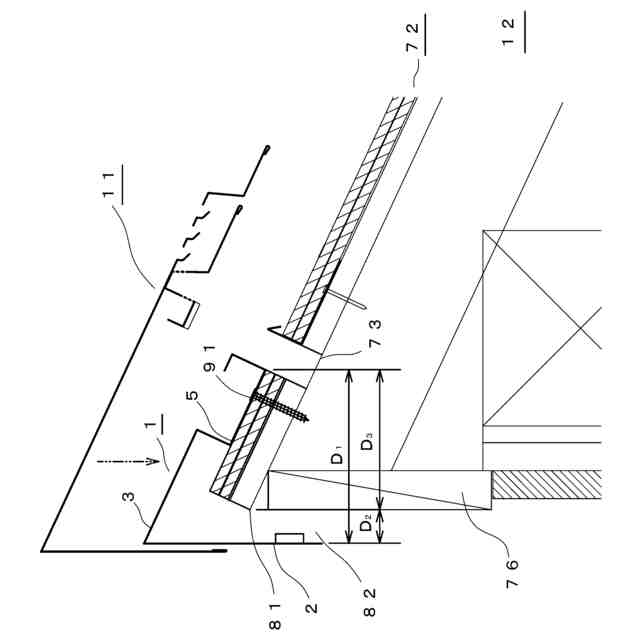

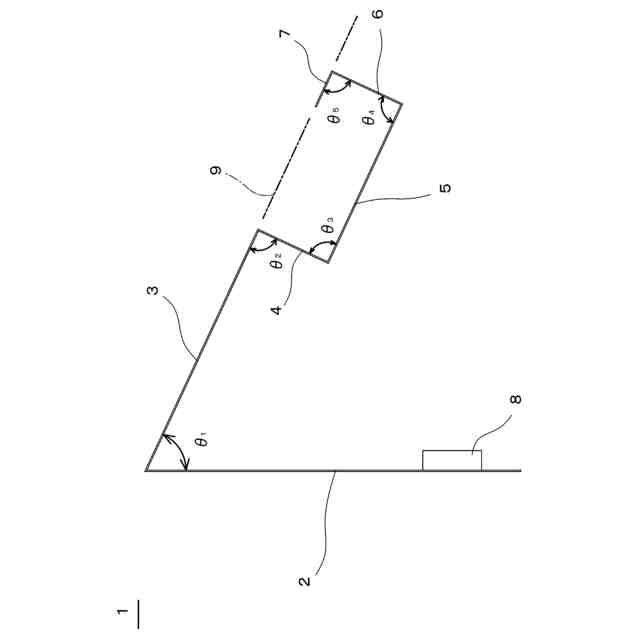

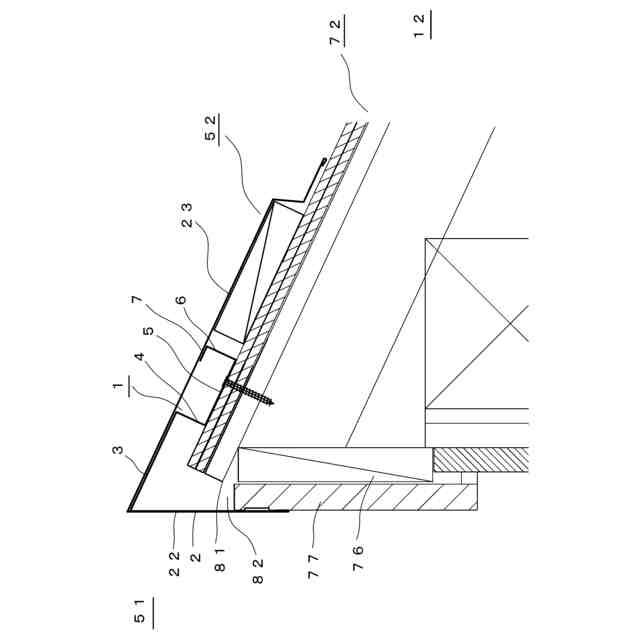

【解決手段】片流れ屋根の棟部分に設置されるスペーサー1は、屋根部72の破風下地76側の先端81と離間する垂下部2と、垂下部2の上方端部に接続され、屋根部72から所定距離離れた傾斜部3と、屋根部72の上面に当接する固定部5と、傾斜部3と固定部5とを接続する支持部4とを備える。スペーサー1は、垂下部2と破風下地76との間に破風板77を設置できる幅のスペース82を設けられるように、垂下部2と屋根部72の先端81とが離間した状態で屋根部72に固定される。このように構成することで、屋根部72側の施工後、垂下部2と破風下地76との間のスペース82に破風板77を差し込むことができるため、施工が効率的になる。
【選択図】図7

特許請求の範囲【請求項１】
垂直下方に延びる破風下地と、斜め下方に延びる屋根部とを有する片流れ屋根の棟部分において、前記屋根部と前記屋根部の上方に設置される棟役物との間の部分に設置されるスペーサーであって、
前記屋根部の前記破風下地側の先端と離間し、前記破風下地に対して所定距離離れた平行状態で垂直下方に延びる垂下部と、
前記垂下部の上方端部から前記屋根部に対して所定距離離れた平行状態で斜め下方に延びる傾斜部と、
前記屋根部の上面に当接する固定部と、
前記傾斜部と前記固定部とを接続する支持部とを備え、

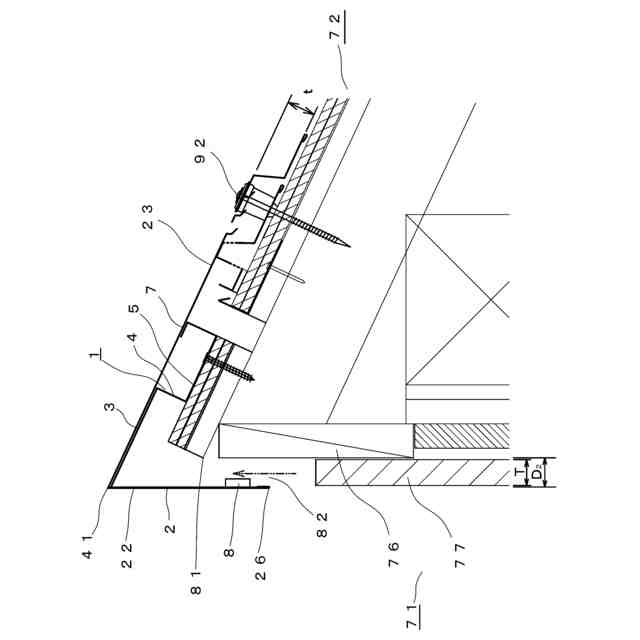

前記垂下部と前記破風下地との間に破風板を設置できる幅のスペースを設けられるように、前記垂下部と前記屋根部の前記先端とが離間した状態で前記屋根部に固定される、スペーサー。
続きを表示（約 740 文字）【請求項２】
前記固定部の下方端部に接続され、前記傾斜部の同一仮想平面に達するまで上方に延びる立ち上がり部を更に備える、請求項１記載のスペーサー。
【請求項３】
前記立ち上がり部の上方端部に接続され、前記傾斜部側に向かって前記傾斜部の同一仮想平面上に延びる傾斜片を更に備える、請求項２記載のスペーサー。
【請求項４】
前記垂下部の内方側の面に取り付けられた弾性的に圧縮可能な止水材を更に備える、請求項１又は請求項２記載のスペーサー。
【請求項５】

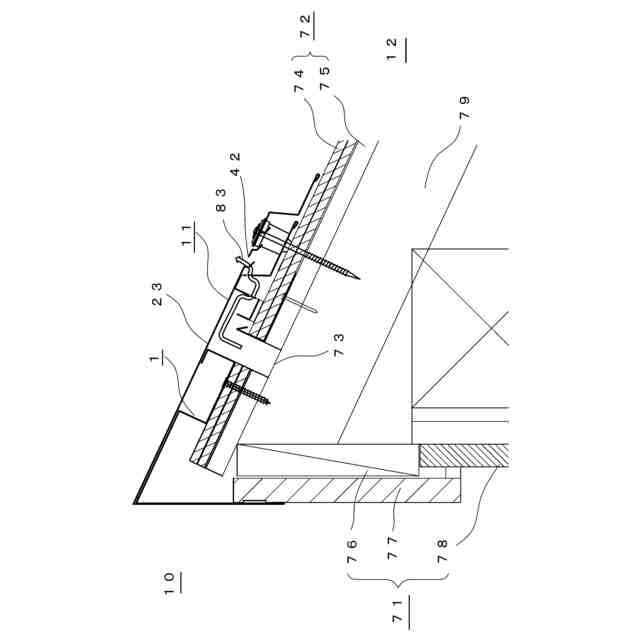

垂直下方に延びる破風下地と、その頂点側部分に開口が形成された斜め下方に延びる屋根部とを有する片流れ屋根に設置する換気棟構造体であって、

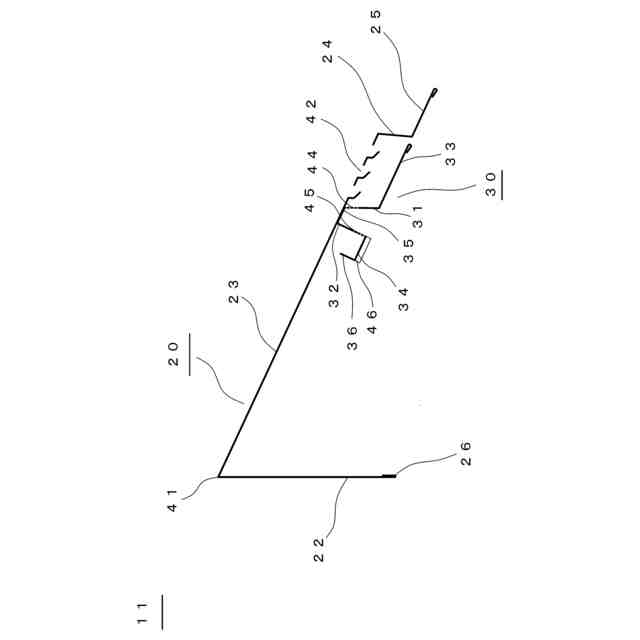

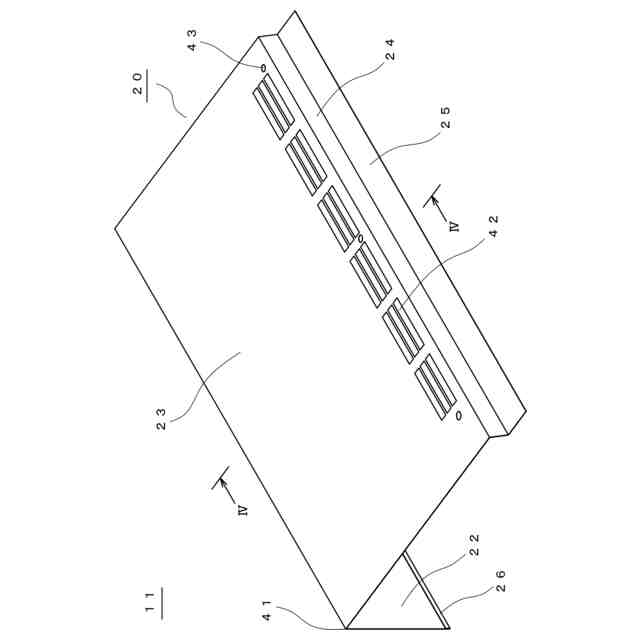

前記屋根部に対して所定距離離れた平行状態で斜め下方に延びると共に長手方向に複数の換気口が形成された傾斜面と、前記傾斜面の頂点から垂直下方に延びる垂下面とを有する棟板部材と、
前記屋根部と前記棟板部材との間に取り付けられる請求項１記載のスペーサーとを備え、
前記スペーサーは、前記固定部の下方端部が前記開口より頂点側に位置する、換気棟構造体。
【請求項６】
前記傾斜部は、前記傾斜面の下面に当接するように配置される、請求項５記載の換気棟構造体。
【請求項７】
前記スペーサーは、前記固定部の下方端部に接続され、前記傾斜面に当接するように上方に延びる立ち上がり部を更に備える、請求項６記載の換気棟構造体。
【請求項８】
前記スペーサーは、前記立ち上がり部の上方端部に接続され、前記傾斜部側に向かって前記傾斜部の同一仮想平面上に延びる傾斜片を更に備える、請求項７記載の換気棟構造体。

発明の詳細な説明【技術分野】
【０００１】
この発明はスペーサー及びこれを用いた換気棟構造体に関し、特に、換気棟や棟包を固定するために、片流れ屋根に取り付けられるスペーサー及びこれを用いた換気棟構造体に関するものである。
続きを表示（約 960 文字）【背景技術】
【０００２】
片流れ屋根の棟部分に取り付けられる換気棟として、特許文献１に示すものが存在している。
【０００３】

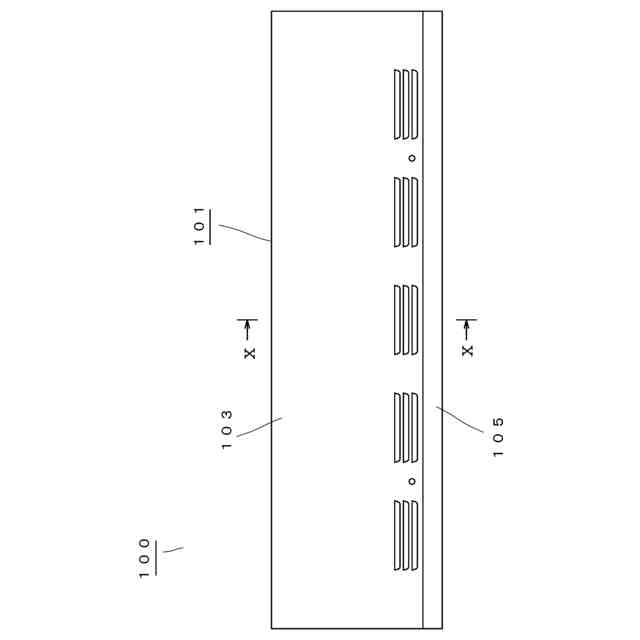

図９は特許文献１で開示された換気棟の外観形状を示した平面図であり、図１０は図９で示したＸ－Ｘラインの断面図である。
【０００４】
図９及び図１０を参照して、換気棟１００は、棟板部材１０１と、棟板部材１０１の下面に取り付けられた幅方向の断面が台形形状の換気部材１０８とによって主に構成されている。尚、棟板部材１０１と換気部材１０８とは一体化された状態となっている。
【０００５】
棟板部材１０１は、頂点から幅方向（図９の上下方向）に向かって斜め下方に延びる傾斜部１０３と、傾斜部１０３の下方端部からほぼ垂直下方に延びる垂直部１０４と、垂直部１０４の下方端部から傾斜部１０３とほぼ平行に外方に延びる第１フランジ部１０５と、傾斜部１０３の頂点から垂直下方に延びる垂下部１０２と、垂下部１０２の下方端部からほぼ水平に内方側に延びる水平部１０６と、水平部の内方端から垂直下方に延びる第２フランジ部１０７とを備えている。
【０００６】
図１１は図１０で示した換気棟の片流れ屋根への取付状態を示した概略端面図である。
【０００７】
図１１を参照して、このような換気棟１００は、外壁部１１１と、その頂点側部分に開口１１３が形成された斜め下方に延びる屋根部１１２とを有する片流れ屋根に設置される。
【０００８】
取り付けに際しては、まず、屋根部１１２上に桟木１２３を設置する。そして、換気棟１００を片流れ屋根上に設置した後、固定釘１２４ａ、１２４ｂによって屋根部１１２及び外壁部１１１に固定する。
【０００９】
このように構成された換気棟１００は、棟板部材１００と換気部材１０８とが一体化された状態となっているため、片流れ屋根への取り付けが容易になっている。
【先行技術文献】
【特許文献】
【００１０】
特開２０１１－２５２３６１号公報
【発明の概要】
【発明が解決しようとする課題】
（【００１１】以降は省略されています）
