公開番号2025078226
公報種別公開特許公報(A)
公開日2025-05-20
出願番号2023190645
出願日2023-11-08
発明の名称押出成形用金型及びこれを用いたコーナー部材の製造方法、L字状コーナー部材並びにこれの設置構造
出願人アイカ工業株式会社,アイカテック建材株式会社
代理人
主分類B21C 25/02 20060101AFI20250513BHJP(本質的には材料の除去が行なわれない機械的金属加工;金属の打抜き)
要約【課題】専用の金型を新たに製造することなく、従来のフラットパネル製造用金型をそのまま使用できるコーナー部材製造用の押出成形用金型と、この押出成形用金型を用いたコーナー部材の製造方法を得る。
【解決手段】

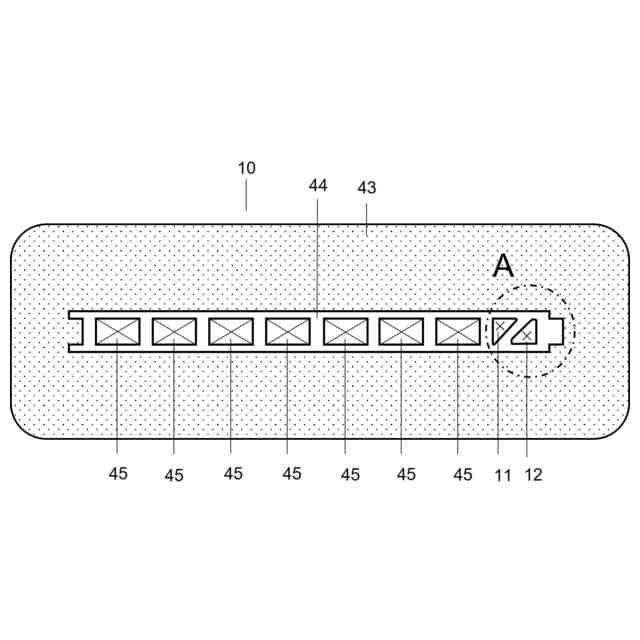

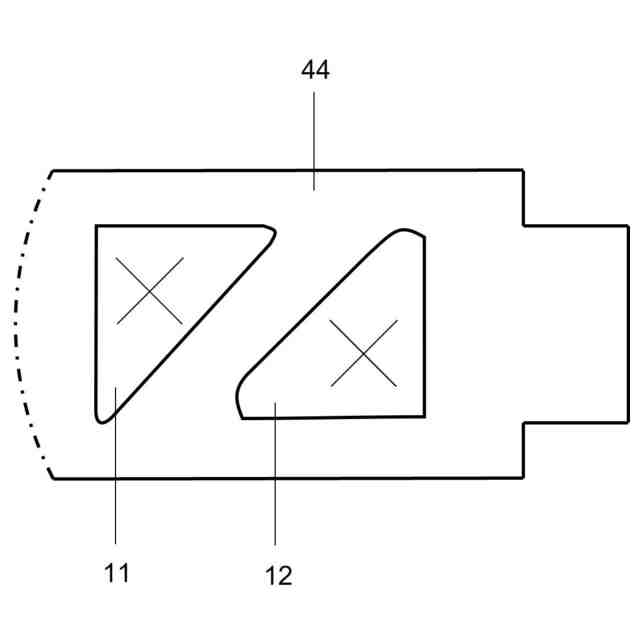

空隙部を有する外枠と、上記空隙部の中に配置された略四角形状断面の複数の中玉と、上記空隙部の最端部に配置された二つの略三角形状断面の中玉と、からなる押出成形用金型である。また、この押出成形用金型に材料を押出成型してプレコーナー部材を製造し、このプレコーナー部材の端部に成型された略三角形状断面の二つの中空部のうち、最端に位置する中空部の斜面に沿って切断して傾斜接合面を形成してなるコーナー部材の製造方法である。
【選択図】図1
特許請求の範囲【請求項１】
空隙部を有する外枠と、上記空隙部の中に配置された略四角形状断面の複数の中玉と、上記空隙部の最端部に配置された二つの略三角形状断面の中玉と、からなる押出成形用金型。
続きを表示（約 470 文字）【請求項２】

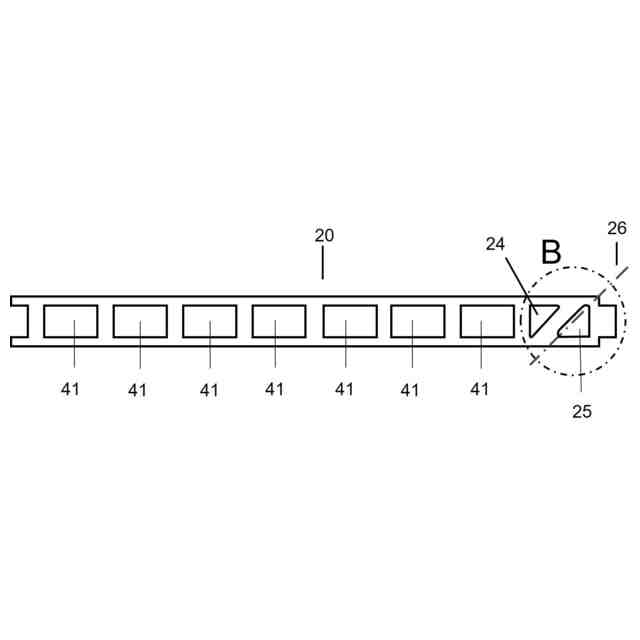

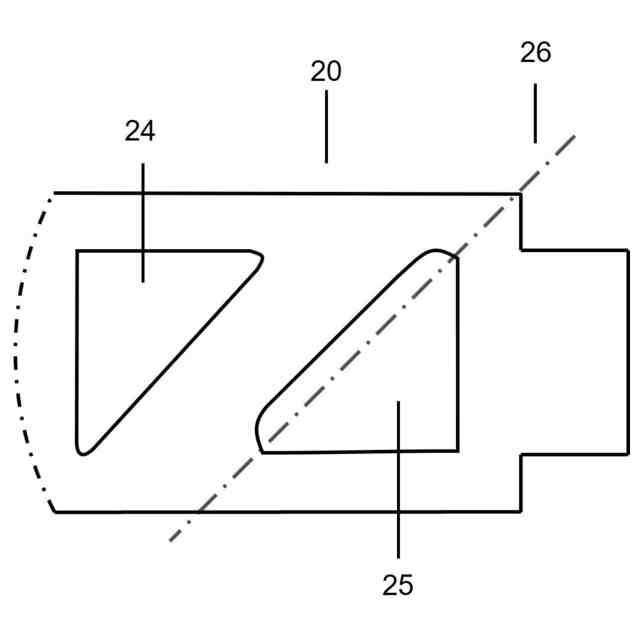

請求項１記載の押出成形用金型に材料を押出成型してプレコーナー部材を製造し、上記プレコーナー部材の端部に成型された略三角形状断面の二つの中空部のうち最端に位置する中空部の斜面に沿って切断して傾斜接合面を形成してなるコーナー部材の製造方法。

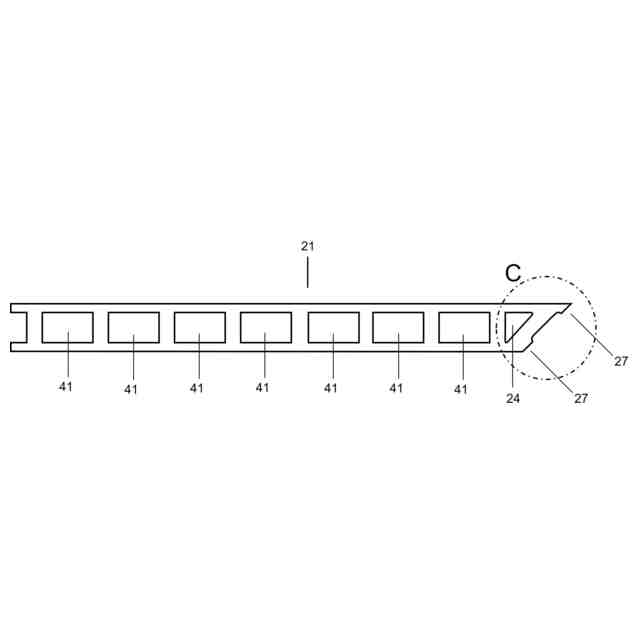

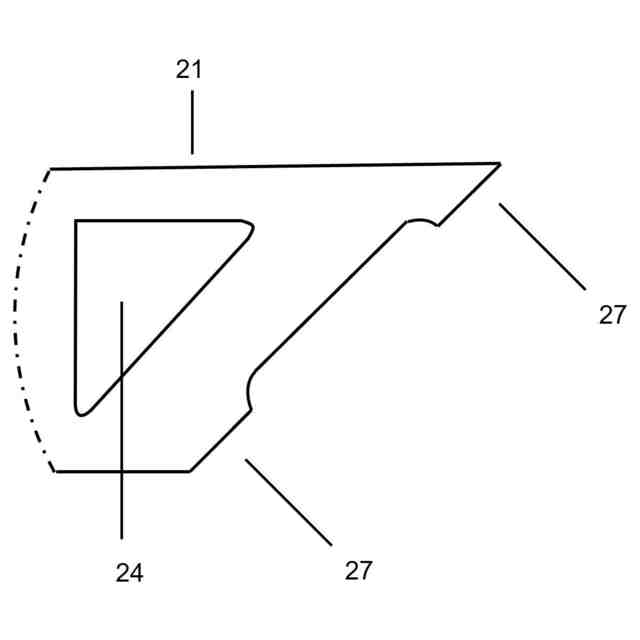

請求項１記載の押出成形用金型を用いたコーナー部材の製造方法であって、上記押出成形用金型に材料が押出成型されてなるプレコーナー部材の端部に成型された略三角形状断面の二つの中空部のうち、最端に位置する中空部を略三角形状の斜面に沿って略４５°で切断して傾斜接合面を形成するコーナー部材の製造方法。
【請求項３】

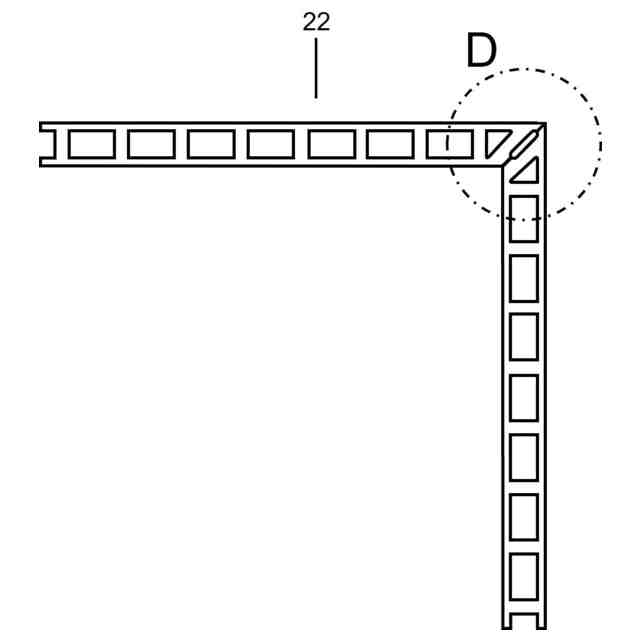

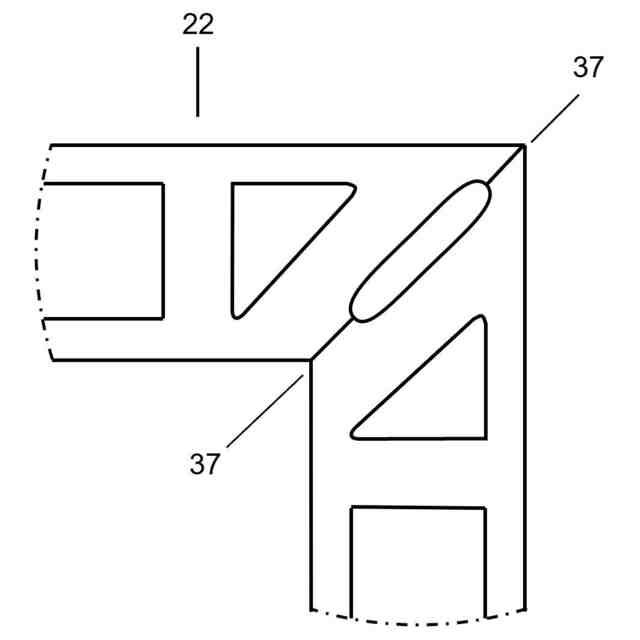

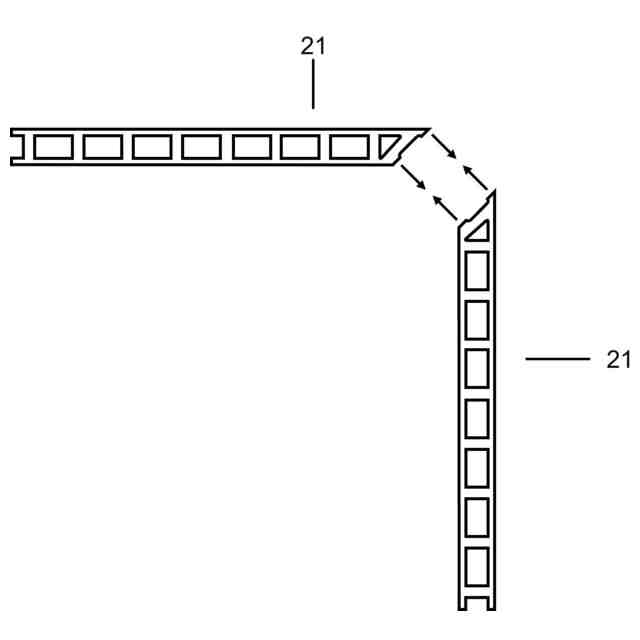

請求項２記載のコーナー部材の製造方法により製造された２つのコーナー部材が接合されてなるＬ字状コーナー部材であって、２つのコーナー部材のそれぞれの傾斜接合面が接着剤または施工副資材により接合されてなるＬ字状コーナー部材。
【請求項４】
請求項３記載のＬ字状コーナー部材が柱面に施工金物を介して設置されてなるＬ字状コーナー部材の設置構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、押出成形用金型及びこれを用いたコーナー部材の製造方法、Ｌ字状コーナー部材並びにこれの設置構造に関する。
続きを表示（約 1,200 文字）【０００２】
従来のこの種の公知技術としては、例えば特許文献１図４に示す押出成形フラットパネル（以下単にフラットパネルという）がある。このフラットパネルは薄肉の表板と裏板との間にリブを介在させることによって中空状に形成したものである。
【０００３】
このフラットパネルは一般にセメント系混練物などの可塑性材料を押出口から押出成形し、養生して製造される。例えば特許文献４には、押出成形機の口金及び／又は中玉の側壁に設けられた少なくとも１つの吐出口から押出成形機の素地面に増粘剤を吐出し、さらに、押出成形板が押出成形セメント板である製造方法が示されている。
【０００４】
また、特許文献５には、内部に複数の細長い中空部を有する押出成形板の製造方法において、押出成形機の内部の出口側に互いに反対方向に回転する一対のローラを、ローラ間に間隙を開けて配置することにより、前記の間隙により出口部を形成し、前記ローラの手前の位置に中玉を配置し、押出成形板の原料の水硬性材料を押圧して出口部へ送り、前記ローラにより絞り込むとともに出口部へ移送して押出成形板を得る押出成形板の製造方法が示されている。
【０００５】
ここで、前述の特許文献１に例示されているフラットパネルの製造方法の概略を説明する。図１４はフラットパネル４０の斜視図である。また、図１５はこのフラットパネル４０を正面から見た図である。なお、ここに示すフラットパネル４０は例示であり、この形状に限定されるものではない。
【０００６】
このフラットパネル４０は次に示す押出成型金型を用いて製造する。図１６は図１４に示すフラットパネル４０を製造するための押出成型金型４２を構成する外枠４３を正面から模式的に見た図である。
【０００７】
図１６に示されるように、外枠４３にはフラットパネル４０の外形形状を成形するための空隙部４４が設けられている。
【０００８】
次いで、図１７は外枠４３の空隙部４４の内部に中玉４５及び中玉４６が配置されている態様を模式的に示す図である。
【０００９】
この押出成型金型４２に対し、図１７の正面方向から材料セメントを押出成型すると、中玉４５及び中玉４６の箇所には材料セメントが流れず、図１４及び図１５に示される中空部４１が形成されたフラットパネル４０が得られる。
【００１０】
一方、建物の出隅や入隅にＬ字形断面形状のコーナー部材が用いられることがある。例えば特許文献２に示される技術は、中空押出成形板の小口の全体を任意の角度に切断して、その表裏全長に亘って切欠斜面を形成し、かつ、このように形成した一対の中空押出成形板の切欠斜面を突合わせて接着剤で相互に接着するか、或いは中空押出成形板の小口面の中空部にＬ型金物を挿入して接合するか、更に接着剤とＬ型金物とを併用して接合して壁隅部を構成する構造である。
（【００１１】以降は省略されています）
