公開番号2025073465
公報種別公開特許公報(A)
公開日2025-05-13
出願番号2023184279
出願日2023-10-26
発明の名称照明保護器具
出願人日本総合住生活株式会社
代理人弁理士法人真菱国際特許事務所
主分類F21V 15/01 20060101AFI20250502BHJP(照明)
要約【課題】照明器具の設置後、故意或いは不注意により人が照明器具に触れたり、土砂や落ち葉などにより照明器具から照射された光が遮られたりすることを抑制することができる照明保護器具を提供する。

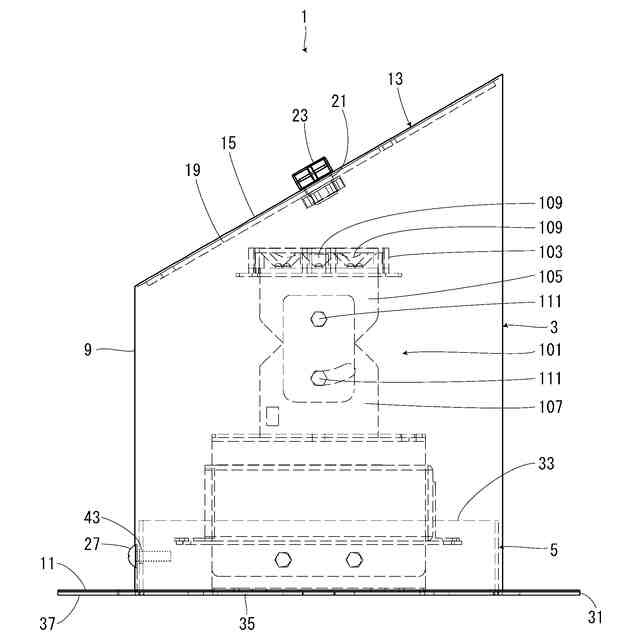

【解決手段】地面近くに設置される照明器具101を保護する照明保護器具1であって、照明器具101を収容する切頭筒部9、を有するカバー3、を備え、切頭筒部9の傾斜面13には、照明器具101から上方または斜め上方に照射された光を透過させる透光部15が設けられている。
【選択図】図1

特許請求の範囲【請求項１】
地面近くに設置される照明器具を保護する照明保護器具であって、
前記照明器具を収容する切頭筒部、を有するカバー、を備え、
前記切頭筒部の傾斜面には、前記照明器具から上方または斜め上方に照射された光を透過させる透光部が設けられていることを特徴とする照明保護器具。
続きを表示（約 790 文字）【請求項２】
前記照明器具が載置される載置部、を有する台座、を備えたことを特徴とする請求項１に記載の照明保護器具。
【請求項３】
前記台座は、前記載置部の周囲に設けられた台座側フランジ部、を有し、
前記カバーは、前記切頭筒部の周囲に設けられ、前記台座側フランジ部と対向するカバー側フランジ部、を有し、
前記台座側フランジ部には、前記台座および前記カバーを前記照明保護器具の設置箇所に固定する設置ネジが挿通する台座側設置穴が設けられ、
前記カバー側フランジ部には、前記設置ネジが挿通するカバー側設置穴が設けられていることを特徴とする請求項２に記載の照明保護器具。
【請求項４】

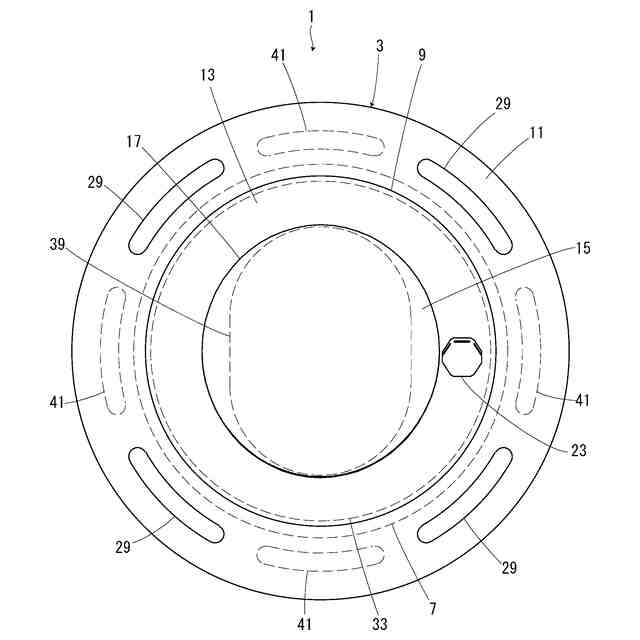

前記台座側設置穴は、前記台座側フランジ部の周方向に長い長穴に形成され、
前記カバー側設置穴は、前記カバー側フランジ部の周方向に長い長穴に形成されていることを特徴とする請求項３に記載の照明保護器具。
【請求項５】
前記台座側フランジ部と前記カバー側フランジ部との間に設けられたシール部材、を備えたことを特徴とする請求項３に記載の照明保護器具。
【請求項６】
前記台座は、前記載置部の外縁部から突出し、前記切頭筒部の内側に位置する内筒部、を有することを特徴とする請求項２に記載の照明保護器具。
【請求項７】
前記内筒部には、前記内筒部と前記切頭筒部とを連結する連結ネジが挿通する内筒側連結穴が設けられ、
前記切頭筒部には、前記連結ネジが挿通する外筒側連結穴が設けられていることを特徴とする請求項６に記載の照明保護器具。
【請求項８】
前記切頭筒部には、通気口が設けられ、
前記通気口には、フィルター部が設けられていることを特徴とする請求項１に記載の照明保護器具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、地面近くに設置される照明器具を保護する照明保護器具に関するものである。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、特許文献１が開示するように、地面近くに設置され、建物の壁面や看板などに向けて、上方または斜め上方に光を照射する照明器具が知られている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－１２５９１７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
照明器具の設置後、故意或いは不注意により人が照明器具に触れたり、照明器具に堆積した土砂や落ち葉などにより、照明器具から照射された光が遮られたりするおそれがある。
【０００５】
本発明は、照明器具の設置後、故意或いは不注意により人が照明器具に触れたり、土砂や落ち葉などにより照明器具から照射された光が遮られたりすることを抑制することができる照明保護器具を提供することを課題とする。
【課題を解決するための手段】
【０００６】

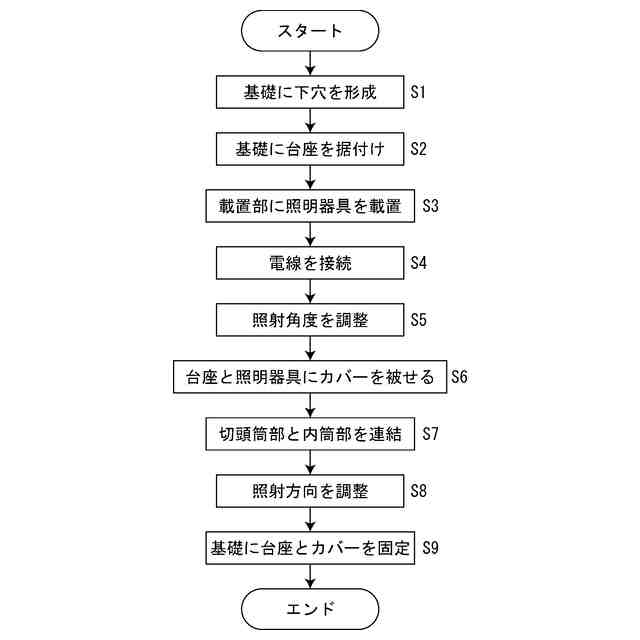

本発明の照明保護器具は、照明器具を保護する。照明器具は、地面近くに設置され、上方または斜め上方に光を照射するものである。照明保護器具が設置される箇所は、例えば、地面に設けられたコンクリート基礎の上面でもよく、少なくとも一部が地中に埋設された照明設置器具の上面でもよい。照明設置器具は、例えば、鋼板ボックスである。
【０００７】

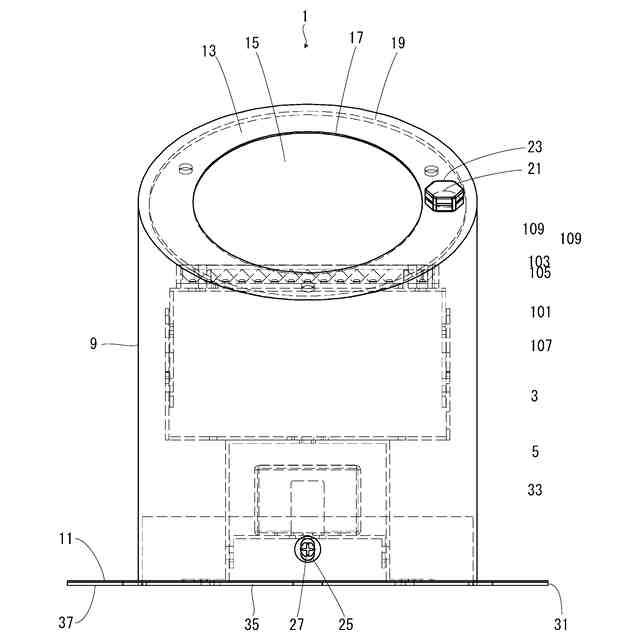

照明保護器具は、カバーを備えている。カバーは、切頭筒部を備えている。切頭筒部は、照明器具を収容する。切頭筒部は、略切頭筒状に形成されている。切頭筒状とは、円筒或いは角筒の軸方向一方の端部を軸方向に対して斜めに切断した形状である。カバーは、通常、切頭筒部の軸方向が鉛直方向と略平行となるように、設置される。
【０００８】
切頭筒部の傾斜面には、透光部が設けられている。切頭筒部の傾斜面とは、上述したように、切頭筒状を、円筒或いは角筒の軸方向一方の端部を軸方向に対して斜めに切断した形状であると考えた場合に、その切り口に相当する箇所である。透光部は、切頭筒部に収容された照明器具から上方または斜め上方に照射された光を透過させる。透光部は、透明でもよく、半透明でもよい。
【０００９】
切頭筒部の軸方向に垂直な平面に対する傾斜面の角度を、傾斜面の傾斜角度という。切頭筒部の軸方向が鉛直方向と略平行になるようにカバーが設置されたとき、傾斜面の傾斜角度は、水平面に対する角度と略等しくなる。傾斜面の傾斜角度は、特に限定されないが、例えば、１５度以上４５度以下である。
【００１０】
切頭筒部は、通気口が設けられた構成でもよい。切頭筒部において通気口が設けられる箇所は、特に限定されず、例えば、傾斜面でもよく、側面でもよい。通気口には、フィルター部が設けられた構成でもよい。フィルター部は、フィルター機能を有するもの、すなわち、水や塵埃などの異物の侵入を抑制すると共に通気性を有するもの、であれば、いかなる態様のものも利用可能である。
（【００１１】以降は省略されています）
