発明の名称発光モジュール
出願人日亜化学工業株式会社
代理人
主分類F21S 2/00 20160101AFI20241129BHJP(照明)
要約【課題】透光性部材と光調整部材の接合強度を向上できる発光モジュールを提供すること。
【解決手段】第1面と、前記第1面の反対側の第2面と、前記第1面から前記第2面まで貫通する第1貫通孔と、を含む導光部材と、前記第1貫通孔内に位置する光源と、前記光源及び前記導光部材の上側に位置し、且つ、外縁に位置して下方向に延びる第1凸部を含む光調整部材と、前記導光部材と前記光調整部材の間に位置して前記第1凸部と接する透光性部材と、を備える発光モジュール。
【選択図】図3
特許請求の範囲【請求項１】
第１面と、前記第１面の反対側の第２面と、前記第１面から前記第２面まで貫通する第１貫通孔と、を含む導光部材と、
前記第１貫通孔内に位置する光源と、
前記光源及び前記導光部材の上側に位置し、且つ、外縁に位置して下方向に延びる第１凸部を含む光調整部材と、
前記導光部材と前記光調整部材の間に位置して前記第１凸部と接する透光性部材と、を備える発光モジュール。
続きを表示（約 640 文字）【請求項２】
前記第１凸部が前記光調整部材の外縁に沿っている請求項１に記載の発光モジュール。
【請求項３】
下面視において、前記第１凸部が前記光源を切れ目なく囲む請求項１又は請求項２に記載の発光モジュール。
【請求項４】
光調整部材は、本体部と、前記本体部から横方向に延びる複数の延出部を含む請求項１又は請求項２に記載の発光モジュール。
【請求項５】
前記複数の延出部は、第１延出部と、前記第１延出部の隣りに位置する第２延出部と、を含み、
下面視において、前記第１延出部の先端部と前記光源の中心を通る仮想的な第１直線上における前記第１凸部の第１厚さが、前記第１延出部の先端部と前記第２延出部の先端部の中点と前記光源の中心を通る仮想的な第２直線上における前記第１凸部の第２厚さよりも厚い請求項４に記載の発光モジュール。
【請求項６】
前記第１厚さが、前記第２厚さの２倍以上１０倍以下である請求項５に記載の発光モジュール。
【請求項７】
前記光調整部材は、前記第１面と対向する第３面と、前記第３面の反対側の第４面と、前記第３面から前記第４面まで貫通する第２貫通孔と、を含む請求項１又は請求項２に記載の発光モジュール。
【請求項８】
前記光調整部材は、前記第２貫通孔を囲んで下方向に延びる第２凸部を含み、
前記第２凸部が前記透光性部材と接する請求項７に記載の発光モジュール。

発明の詳細な説明【技術分野】
【０００１】
本発明に係る実施形態は、発光モジュールに関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
発光ダイオード等の発光素子と、導光部材とを組み合わせた発光モジュールは、例えば液晶ディスプレイのバックライト等の面状光源に広く利用されている。例えば、特許文献１には、光源と、光源が配置される孔部を含む導光部材と、光源の上側に位置する透光性部材と、透光性部材上に配置される光調整部材と、を備えた発光モジュールが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－０５６３６９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
発光モジュールは、更なる透光性部材と光調整部材の接合強度の向上が求められている。本発明に係る実施形態は、透光性部材と光調整部材の接合強度を向上できる発光モジュールを提供することを目的とする。
【課題を解決するための手段】
【０００５】
本発明の一態様によれば、発光モジュールは、第１面と、前記第１面の反対側の第２面と、前記第１面から前記第２面まで貫通する第１貫通孔と、を含む導光部材と、前記第１貫通孔内に位置する光源と、前記光源及び前記導光部材の上側に位置し、且つ、外縁に位置して下方向に延びる第１凸部を含む光調整部材と、前記導光部材と前記光調整部材の間に位置して前記第１凸部と接する透光性部材と、を備える。
【発明の効果】
【０００６】
本発明の一実施形態の発光モジュールによれば、光調整部材と透光性部材の接合強度を向上できる。
【図面の簡単な説明】
【０００７】
本実施形態に係る面状光源の模式上面図である。
本実施形態に係る面状光源の１つの発光領域の模式上面図である。

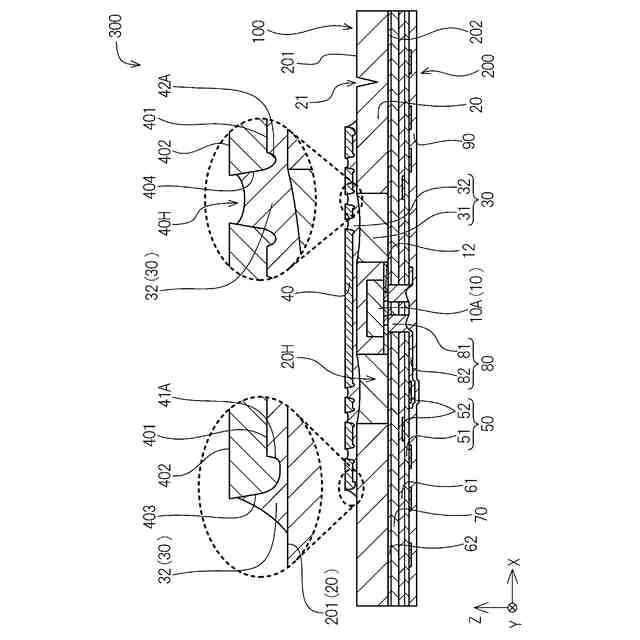

図２のＩＩＩ－ＩＩＩ線における模式断面図である。

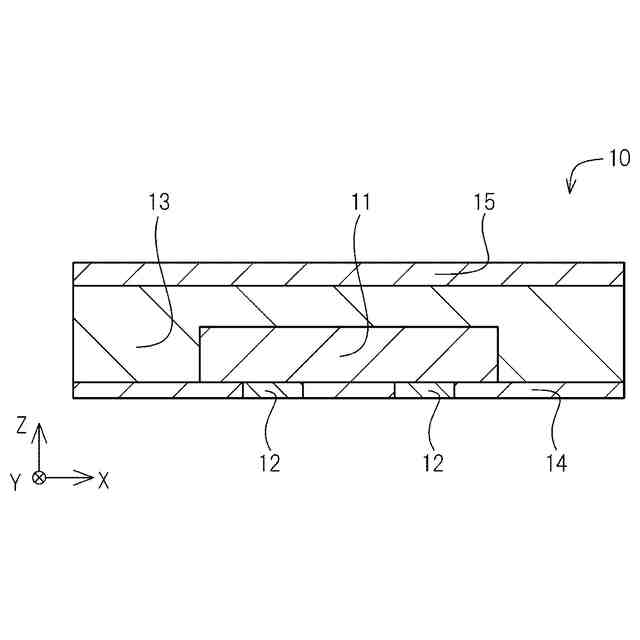

本実施形態に係る光源の模式断面図である。
本実施形態に係る光源の変形例の模式断面図である。
本実施形態に係る光調整部材及び光源の模式上面図である。
本実施形態に係る光調整部材及び光源の模式下面図である。

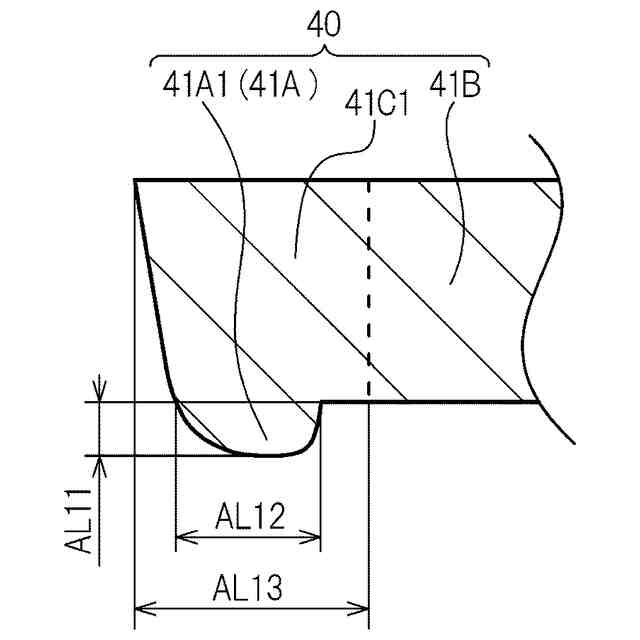

本実施形態に係る光調整部材を拡大した模式断面図である。
本実施形態に係る光調整部材を拡大した模式断面図である。
本実施形態に係る面状光源の変形例を拡大した模式断面図である。
本実施形態に係る面状光源の変形例を拡大した模式断面図である。
本実施形態に係る光調整部材を拡大した模式断面図である。
【発明を実施するための形態】
【０００８】
以下、図面を参照し、実施形態について説明する。各図面は、実施形態を模式的に示したものであるため、各部材のスケール、間隔若しくは位置関係等が誇張、又は部材の一部の図示を省略する場合がある。本明細書では、Ｚ軸の矢印方向を上方とし、Ｚ軸の矢印方向と反対側の方向を下方とする。上方から対象物を見ることを上面視といい、上面視は、平面視と同義である。また、断面図として、切断面のみを示す端面図を示す場合がある。
【０００９】
以下の説明において、実質的に同じ機能を有する構成要素は共通の参照符号で示し、説明を省略することがある。また、特定の方向又は位置を示す用語（例えば、「上」、「下」及びそれらの用語を含む別の用語）を用いる場合がある。しかしながら、それらの用語は、参照した図面における相対的な方向又は位置を分かり易さのために用いているに過ぎない。参照した図面における「上」、「下」等の用語による相対的な方向又は位置の関係が同一であれば、本開示以外の図面、実際の製品等において、参照した図面と同一の配置でなくてもよい。本明細書において「平行」とは、２つの直線、辺、面等が延長しても交わらない場合だけでなく、２つの直線、辺、面等がなす角度が１０°以内の範囲で交わる場合も含む。本明細書において「上」と表現する位置関係は、接している場合と、接していないが上方に位置している場合も含む。
【００１０】
［実施形態］
実施形態の発光モジュール１００及び面状光源３００を図１から図１０を参照して説明する。図１は、面状光源３００の発光面側から見た図面である。図１に示すように、面状光源３００の発光面に対して平行であり、かつ互いに直交する２方向をＸ方向と、Ｙ方向とする。Ｘ方向及びＹ方向と直交する方向を、Ｚ方向とする。本明細書において、Ｘ方向及びＹ方向と平行な平面を、ＸＹ平面と称することがある。また、ＸＹ平面においてＸ方向から０°以上３６０°より小さい角度で傾く方向を横方向と称し、Ｚ方向を上下方向と称することがある。
（【００１１】以降は省略されています）
