公開番号2025094773
公報種別公開特許公報(A)
公開日2025-06-25
出願番号2023210518
出願日2023-12-13
発明の名称発光装置及びその製造方法
出願人日亜化学工業株式会社
代理人弁理士法人iX
主分類H10H 20/857 20250101AFI20250618BHJP()
要約【課題】信頼性が高い発光装置及びその製造方法を提供する。
【解決手段】発光装置は、基板と、発光素子と、補助体と、接合部と、を備える。前記基板は、上面側に複数の端子部を有する。前記発光素子は、前記基板の上面側に配置され、前記基板の上面に対向する側に複数の電極を有する。前記補助体は、前記端子部に接合される下面と、上面と、前記電極の側に位置し前記下面及び前記上面を繋ぐ側面と、を有し、前記側面が前記下面に近づくほど前記電極から離れるように傾斜している。前記接合部は、前記端子部、前記電極及び前記補助体に接し、導電性材料からなる。
【選択図】図2

特許請求の範囲【請求項１】
上面側に複数の端子部を有する基板と、
前記基板の上面側に配置され、前記基板の上面に対向する側に複数の電極を有する発光素子と、
前記端子部に接合される下面と、上面と、前記電極の側に位置し前記下面及び前記上面を繋ぐ側面と、を有する補助体であって、前記側面が前記下面に近づくほど前記電極から離れるように傾斜した補助体と、
前記端子部、前記電極及び前記補助体に接し、導電性材料からなる接合部と、
を備えた発光装置。
続きを表示（約 2,600 文字）【請求項２】
前記補助体は導電性材料からなる請求項１に記載の発光装置。
【請求項３】
前記端子部は、第１端子部と第２端子部とを有し、
前記発光素子は、前記第１端子部と接合された第１電極と、前記第２端子部と接合された第２電極とを有し、
前記補助体は、前記第１電極と接合された第１補助体と、前記第２電極と接合された第２補助体とを有し、
前記第１電極と前記第２電極は、前記第１補助体と前記第２補助体との間に配置されている請求項１に記載の発光装置。
【請求項４】
前記端子部は、第１端子部と第２端子部とを有し、
前記発光素子は、前記第１端子部と接合された第１電極と、前記第２端子部と接合された第２電極とを有し、
前記補助体は、前記第１電極と接合された第１補助体及び第３補助体と、前記第２電極と接合された第２補助体及び第４補助体とを有し、
前記第３補助体と前記第４補助体は、前記第１補助体と前記第２補助体との間に配置され、
前記第１電極は、前記第１補助体と前記第３補助体との間に配置され、
前記第２電極は、前記第２補助体と前記第４補助体との間に配置された請求項１に記載の発光装置。
【請求項５】
前記端子部上に配置され、導電性材料からなり、前記端子部、前記電極及び前記接合部に接し、前記補助体から離隔して設けられた支持部をさらに備えた請求項１に記載の発光装置。
【請求項６】
上面側に第１端子部及び第２端子部を有する基板の前記上面上に第１マスクを配置する工程であって、前記第１端子部と前記第２端子部の間に位置する第１マスク部と、前記第１端子部の第１部分を覆い、前記第１端子部の第２部分を露出させる第２マスク部と、前記第２端子部の第３部分を覆い、前記第２端子部の第４部分を露出させる第３マスク部と、を有し、前記第２マスク部の前記第１マスク部から遠い側の側面が前記基板から離れるほど前記第１端子部と前記第２端子部の間に向かって傾斜し、前記第３マスク部の前記第１マスク部から遠い側の側面が前記基板から離れるほど前記第１端子部と前記第２端子部の間に向かって傾斜する第１マスクを配置する工程と、
前記第１マスクを用いて第１補助体及び第２補助体を形成する工程と、
前記第１マスクを除去する工程と、
前記基板の前記上面上に、前記第１端子部と前記第２端子部の間を覆い、前記第１端子部の前記第１部分及び前記第２端子部の前記第３部分を露出させる第２マスクを配置する工程と、
前記上面に対向する側に第１電極及び第２電極を有する発光素子を、前記第１電極が前記第１端子部の前記第１部分上に位置し、前記第２電極が前記第２端子部の前記第３部分上に位置するように、前記第２マスク上に配置する工程と、
前記第１端子部の前記第１部分、前記第１補助体及び前記第１電極に接する第１接合部、並びに、前記第２端子部の前記第３部分、前記第２補助体及び前記第２電極に接する第２接合部を形成する工程と、
前記第２マスクを除去する工程と、
を備えた発光装置の製造方法。
【請求項７】
前記第１接合部及び前記第２接合部を形成する工程において、前記第１端子部の前記第１部分及び前記第２端子部の前記第３部分を起点としてめっきを施す請求項６に記載の発光装置の製造方法。
【請求項８】
前記第１端子部の第１部分及び前記第２端子部の第３部分は、前記第１端子部の第２部分及び前記第２端子部の第４部分の間に配置されており、
前記第１接合部及び前記第２接合部を形成する工程において、前記第１電極は、前記第１端子部と前記第１接合部を介して接合され、前記第２電極は、前記第２端子部と前記第２接合部を介して接合される請求項６に記載の発光装置の製造方法。
【請求項９】
前記第１端子部は２つの前記第２部分を有し、
前記第２端子部は２つの前記第４部分を有し、
前記第１端子部の前記第１部分は、前記第１端子部の前記２つの第２部分の間に配置され、
前記第２端子部の前記第３部分は、前記第２端子部の前記２つの第４部分の間に配置された請求項６に記載の発光装置の製造方法。
【請求項１０】
上面側に第１端子部及び第２端子部を有する基板の前記上面上に、前記第１端子部の第１部分の一部を露出させ第２部分を覆い、前記第２端子部の第３部分の一部を露出させ第４部分を覆う第３マスクを配置する工程と、
前記基板上及び前記第３マスク上に導電性材料を配置する工程と、
前記第３マスクを除去することにより、前記導電性材料からなり前記第１部分に接した第１支持部、及び、前記導電性材料からなり前記第３部分に接した第２支持部を形成する工程と、
前記第１端子部と前記第２端子部の間に位置する第１マスク部と、前記第１端子部の前記第１部分及び前記第１支持部を覆い前記第２部分を露出させる第２マスク部と、前記第２端子部の前記第３部分及び前記第２支持部を覆い前記第４部分を露出させる第３マスク部と、を有し、前記第２マスク部の前記第１マスク部から遠い側の側面が前記基板から離れるほど前記第１端子部と前記第２端子部の間に向かって傾斜し、前記第３マスク部の前記第１マスク部から遠い側の側面が前記基板から離れるほど前記第１端子部と前記第２端子部の間に向かって傾斜する第１マスクを配置する工程と、
前記第１マスクを用いて第１補助体及び第２補助体を形成する工程と、
前記第１マスクを除去する工程と、
前記上面に対向する側に第１電極及び第２電極を有する発光素子を、前記第１電極が前記第１支持部に接し、前記第２電極が前記第２支持部に接するように配置する工程と、
前記第１端子部の前記第１部分、前記第１補助体及び前記第１電極に接する第１接合部、並びに、前記第２端子部の前記第３部分、前記第２補助体及び前記第２電極に接する第２接合部を形成する工程と、
を備えた発光装置の製造方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、発光装置及びその製造方法に関する。
続きを表示（約 4,500 文字）【背景技術】
【０００２】
基板上に多数の発光素子を配置した発光装置が開発されている。このような発光装置を製造する際には、基板に発光素子を接合する工程が必要となる。この接合工程において、発光素子の位置がずれたり、接続不良になったり、接合強度が不足したりする不具合が発生することがある。このような不具合が発生すると、発光装置の信頼性が低下する。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－１２００７９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
実施形態は、上述の問題点に鑑みてなされたものであって、信頼性が高い発光装置及びその製造方法を提供することを目的とする。
【課題を解決するための手段】
【０００５】
実施形態に係る発光装置は、基板と、発光素子と、補助体と、接合部と、を備える。前記基板は、上面側に複数の端子部を有する。前記発光素子は、前記基板の上面側に配置され、前記基板の上面に対向する側に複数の電極を有する。前記補助体は、前記端子部に接合される下面と、上面と、前記電極の側に位置し前記下面及び前記上面を繋ぐ側面と、を有し、前記側面が前記下面に近づくほど前記電極から離れるように傾斜している。前記接合部は、前記端子部、前記電極及び前記補助体に接し、導電性材料からなる。
【０００６】
実施形態に係る発光装置の製造方法は、上面側に第１端子部及び第２端子部を有する基板の前記上面上に第１マスクを配置する工程を備える。前記第１マスクは、前記第１端子部と前記第２端子部の間に位置する第１マスク部と、前記第１端子部の第１部分を覆い、前記第１端子部の第２部分を露出させる第２マスク部と、前記第２端子部の第３部分を覆い、前記第２端子部の第４部分を露出させる第３マスク部と、を有する。前記第２マスク部の前記第１マスク部から遠い側の側面が前記基板から離れるほど前記第１端子部と前記第２端子部の間に向かって傾斜し、前記第３マスク部の前記第１マスク部から遠い側の側面が前記基板から離れるほど前記第１端子部と前記第２端子部の間に向かって傾斜する。前記製造方法は、前記第１マスクを用いて第１補助体及び第２補助体を形成する工程と、前記第１マスクを除去する工程と、前記基板の前記上面上に第２マスクを配置する工程と、を備える。前記第２マスクは、前記第１端子部と前記第２端子部の間を覆い、前記第１端子部の前記第１部分及び前記第２端子部の前記第３部分を露出させる。前記製造方法は、前記上面に対向する側に第１電極及び第２電極を有する発光素子を、前記第１電極が前記第１端子部の前記第１部分上に位置し、前記第２電極が前記第２端子部の前記第３部分上に位置するように、前記第２マスク上に配置する工程と、前記第１端子部の前記第１部分、前記第１補助体及び前記第１電極に接する第１接合部、並びに、前記第２端子部の前記第３部分、前記第２補助体及び前記第２電極に接する第２接合部を形成する工程と、前記第２マスクを除去する工程と、を備える。
【０００７】
実施形態に係る発光装置の製造方法は、上面側に第１端子部及び第２端子部を有する基板の前記上面上に、前記第１端子部の第１部分の一部を露出させ第２部分を覆い、前記第２端子部の第３部分の一部を露出させ第４部分を覆う第３マスクを配置する工程と、前記基板上及び前記第３マスク上に導電性材料を配置する工程と、前記第３マスクを除去することにより、前記導電性材料からなり前記第１部分に接した第１支持部、及び、前記導電性材料からなり前記第３部分に接した第２支持部を形成する工程と、第１マスクを配置する工程と、を備える。前記第１マスクは、前記第１端子部と前記第２端子部の間に位置する第１マスク部と、前記第１端子部の前記第１部分及び前記第１支持部を覆い前記第２部分を露出させる第２マスク部と、前記第２端子部の前記第３部分及び前記第２支持部を覆い前記第４部分を露出させる第３マスク部と、を有する。前記第２マスク部の前記第１マスク部から遠い側の側面が前記基板から離れるほど前記第１端子部と前記第２端子部の間に向かって傾斜する。前記第３マスク部の前記第１マスク部から遠い側の側面が前記基板から離れるほど前記第１端子部と前記第２端子部の間に向かって傾斜する。前記製造方法は、前記第１マスクを用いて第１補助体及び第２補助体を形成する工程と、前記第１マスクを除去する工程と、前記上面に対向する側に第１電極及び第２電極を有する発光素子を、前記第１電極が前記第１支持部に接し、前記第２電極が前記第２支持部に接するように配置する工程と、前記第１端子部の前記第１部分、前記第１補助体及び前記第１電極に接する第１接合部、並びに、前記第２端子部の前記第３部分、前記第２補助体及び前記第２電極に接する第２接合部を形成する工程と、を備える。
【発明の効果】
【０００８】
実施形態によれば、信頼性が高い発光装置及びその製造方法を実現できる。
【図面の簡単な説明】
【０００９】

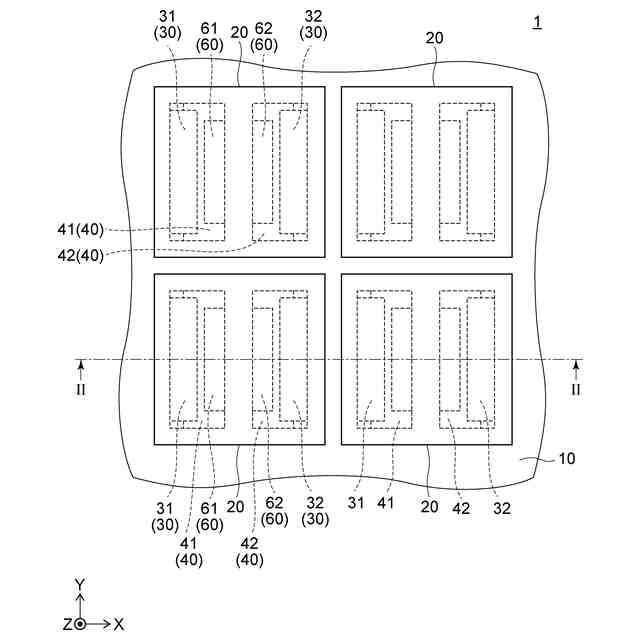

図１は、第１の実施形態に係る発光装置を示す平面図である。

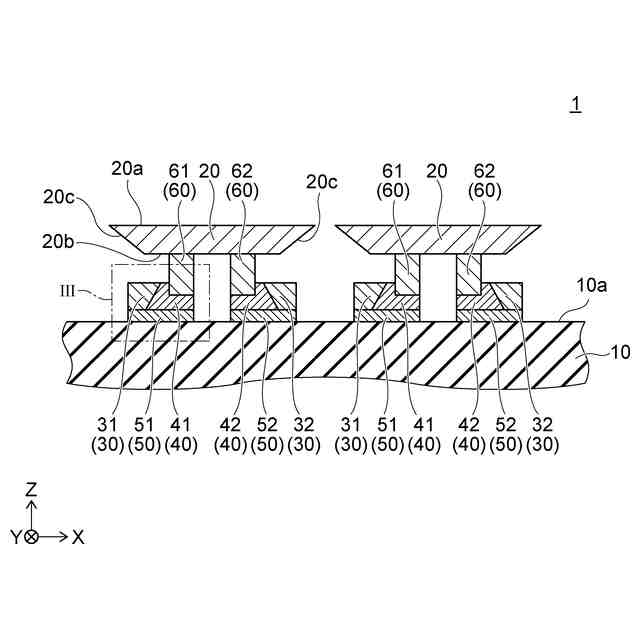

図２は、図１に示すII－II線による断面図である。

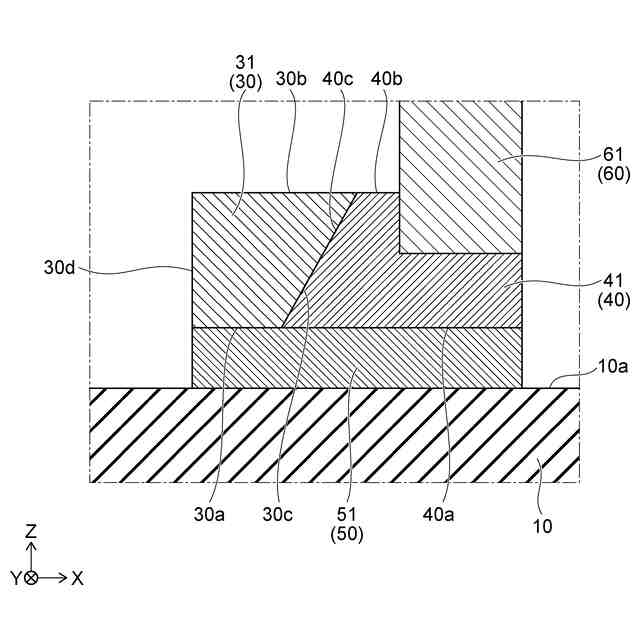

図３は、図２の領域IIIを示す一部拡大断面図である。

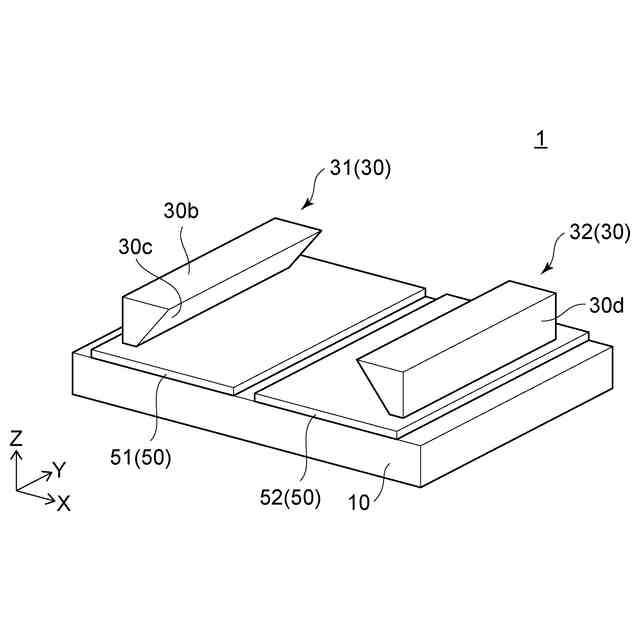

図４は、第１の実施形態に係る発光装置の基板、端子部及び補助体を示す斜視図である。

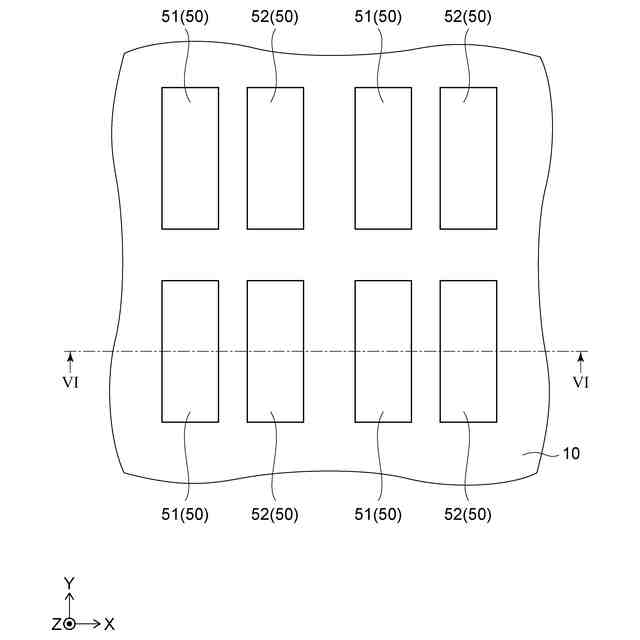

図５は、第１の実施形態に係る発光装置の製造方法を示す平面図である。

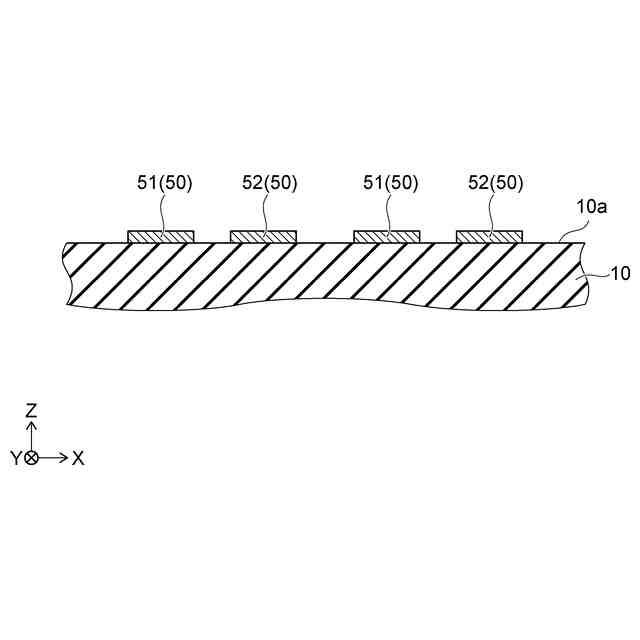

図６は、図５に示すVI－VI線による断面図である。

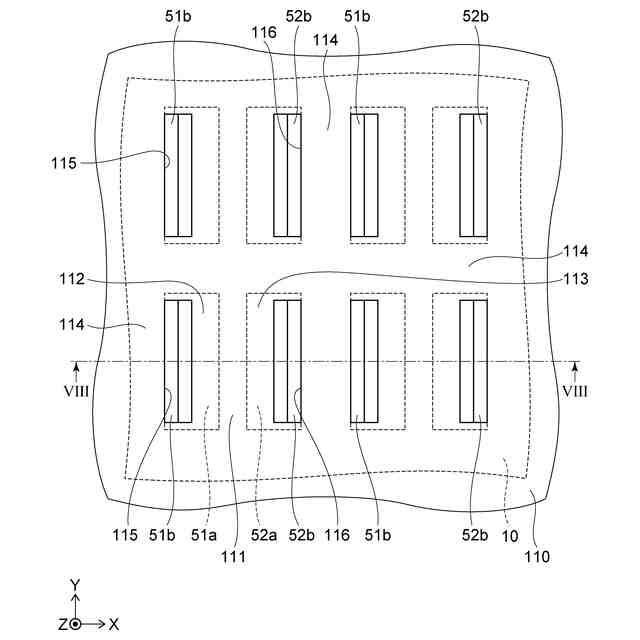

図７は、第１の実施形態に係る発光装置の製造方法を示す平面図である。

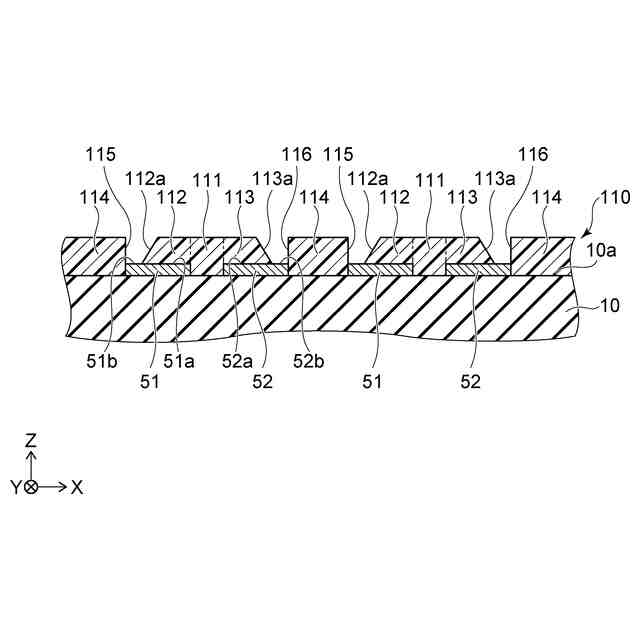

図８は、図７に示すVIII－VIII線による断面図である。

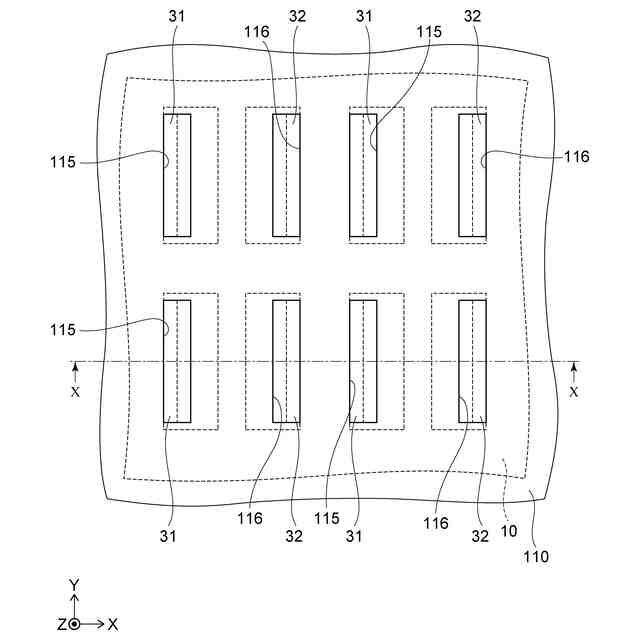

図９は、第１の実施形態に係る発光装置の製造方法を示す平面図である。
図１０は、図９に示すX－X線による断面図である。
図１１は、第１の実施形態に係る発光装置の製造方法を示す平面図である。
図１２は、図１０に示すXII－XII線による断面図である。
図１３は、第１の実施形態に係る発光装置の製造方法を示す平面図である。
図１４は、図１３に示すXIV－XIV線による断面図である。
図１５は、第１の実施形態に係る発光装置の製造方法を示す平面図である。
図１６は、図１５に示すXVI－XVI線による断面図である。
図１７は、第１の実施形態に係る発光装置の製造方法を示す平面図である。
図１８は、図１７に示すXVIII－XVIII線による断面図である。
図１９は、第１の実施形態の第１の変形例に係る発光装置の基板、端子部及び補助体を示す斜視図である。
図２０は、第１の実施形態の第２の変形例に係る発光装置の基板、端子部及び補助体を示す斜視図である。
図２１は、第２の実施形態に係る発光装置を示す平面図である。
図２２は、図２１に示すXXII－XXII線による断面図である。
図２３は、図２２の領域XXIIIを示す一部拡大断面図である。
図２４は、第２の実施形態に係る発光装置の基板、端子部及び補助体を示す斜視図である。
図２５は、第２の実施形態に係る発光装置の製造方法を示す平面図である。
図２６は、図２５に示すXXVI－XXVI線による断面図である。
図２７は、第２の実施形態に係る発光装置の製造方法を示す平面図である。
図２８は、図２７に示すXXVIII－XXVIII線による断面図である。
図２９は、第２の実施形態に係る発光装置の製造方法を示す平面図である。
図３０は、図２９に示すXXX－XXX線による断面図である。
図３１は、第２の実施形態に係る発光装置の製造方法を示す平面図である。
図３２は、図３０に示すXXXII－XXXII線による断面図である。
図３３は、第２の実施形態に係る発光装置の製造方法を示す平面図である。
図３４は、図３３に示すXXXIV－XXXIV線による断面図である。
図３５は、第２の実施形態に係る発光装置の製造方法を示す平面図である。
図３６は、図３５に示すXXXVI－XXXVI線による断面図である。
図３７は、第３の実施形態に係る発光装置を示す平面図である。
図３８は、図３７に示すXXXVIII－XXXVIII線による断面図である。
図３９は、第３の実施形態に係る発光装置の基板、端子部及び補助体を示す斜視図である。
図４０は、第３の実施形態に係る発光装置の製造方法を示す平面図である。
図４１は、図４０に示すXLI－XLI線による断面図である。
図４２は、第３の実施形態に係る発光装置の製造方法を示す平面図である。
図４３は、図４２に示すXLIII－XLIII線による断面図である。
図４４は、第３の実施形態に係る発光装置の製造方法を示す平面図である。
図４５は、図４４に示すXLIV－XLIV線による断面図である。
図４６は、第３の実施形態に係る発光装置の製造方法を示す平面図である。
図４７は、図４６に示すXLVII－XLVII線による断面図である。
図４８は、第３の実施形態に係る発光装置の製造方法を示す平面図である。
図４９は、図４８に示すXLIX－XLIX線による断面図である。
図５０は、第３の実施形態に係る発光装置の製造方法を示す平面図である。
図５１は、図５０に示すLI－LI線による断面図である。
図５２は、第３の実施形態に係る発光装置の製造方法を示す平面図である。
図５３は、図５２に示すLIII－LIII線による断面図である。
図５４は、第４の実施形態に係る発光装置を示す平面図である。
図５５は、図５４に示すLV－LV線による断面図である。
図５６は、第４の実施形態に係る発光装置の製造方法を示す平面図である。
図５７は、図５６に示すLVII－LVII線による断面図である。
図５８は、第４の実施形態に係る発光装置の製造方法を示す平面図である。
図５９は、図５８に示すLIX－LIX線による断面図である。
【発明を実施するための形態】
【００１０】
＜第１の実施形態＞
図１は、本実施形態に係る発光装置を示す平面図である。
図２は、図１に示すII－II線による断面図である。
図３は、図２の領域IIIを示す一部拡大断面図である。
図４は、本実施形態に係る発光装置の基板、端子部及び補助体を示す斜視図である。
（【００１１】以降は省略されています）
