公開番号2025092382
公報種別公開特許公報(A)
公開日2025-06-19
出願番号2024114421
出願日2024-07-18
発明の名称発光装置
出願人日亜化学工業株式会社
代理人個人,個人,個人,個人
主分類H10H 20/858 20250101AFI20250612BHJP()
要約【課題】放熱性に優れた発光装置を提供することを目的とする。
【解決手段】上面20Uと、上面の反対側の下面20Dと、上面と下面との間の側面20Sと、をそれぞれ備える第1導電部材21及び第2導電部材22と、第1導電部材の上面及び前記第2導電部材の上面に配置されるはんだ30と、第1導電部材の上面及び前記第2導電部材の上面と、はんだで接合される発光素子10と、発光素子の上面に配置される透光性部材40と、第1導電部材の上面、第2導電部材の上面、発光素子の側面を被覆する被覆部材50と、を備え、第1導電部材の側面は、上面から連続する第1凹面C1と、前記第1凹面よりも下側に位置する第2凹面C2と、を備え、はんだは、第1導電部材の上面と第1凹面の一部の少なくとも一部とを連続して覆い、被覆部材は、更に前記第1凹面を被覆するはんだと第2凹面の少なくとも一部とを被覆する、発光装置。
【選択図】図1B
特許請求の範囲【請求項１】
上面と、前記上面の反対側の下面と、前記上面と前記下面との間の側面と、をそれぞれ備える第１導電部材及び第２導電部材と、
前記第１導電部材の上面及び前記第２導電部材の上面に配置されるはんだと、
前記第１導電部材の上面及び前記第２導電部材の上面と、前記はんだで接合される発光素子と、
前記発光素子の上面に配置される透光性部材と、
前記第１導電部材の上面、前記第２導電部材の上面、前記発光素子の側面を被覆する被覆部材と、
を備え、
前記第１導電部材の前記側面は、前記上面から連続する第１凹面と、前記第１凹面よりも下側に位置する第２凹面と、を備え、
前記はんだは、前記第１導電部材の前記上面と前記第１凹面の一部の少なくとも一部とを連続して覆い、
前記被覆部材は、更に前記第１凹面を被覆する前記はんだと前記第２凹面の少なくとも一部とを被覆する、発光装置。
続きを表示（約 630 文字）【請求項２】
前記第２導電部材の前記側面は、前記上面から連続する第１凹面と、前記第１凹面よりも下側に位置する第２凹面と、を備え、
前記はんだは、前記第２導電部材の前記上面と前記第１凹面の一部の少なくとも一部とを連続して覆い、
前記被覆部材は、更に前記第２導電部材の前記第１凹面を被覆する前記はんだと前記第２導電部材の前記第２凹面の少なくとも一部とを被覆する、請求項１に記載の発光装置。
【請求項３】
前記はんだは、前記第１導電部材の前記第２凹面の一部を覆う、請求項１又は請求項２に記載の発光装置。
【請求項４】
前記はんだは、前記第２導電部材の前記第２凹面の一部を覆う、請求項１又は請求項２に記載の発光装置。
【請求項５】
前記導電部材の上面に配置される前記はんだの厚さは、前記第１凹面を覆うはんだの厚さよりも厚い、請求項１又は請求項２に記載の発光装置。
【請求項６】
前記発光装置は、さらに保護素子を備える、請求項１又は請求項２に記載の発光装置。
【請求項７】
前記第１導電部材及び前記第２導電部材は、それぞれ前記上面に凹部を有し、前記保護素子は、前記凹部を規定する底面の上に載置される、請求項６に記載の発光装置。
【請求項８】
前記保護素子は、前記第１導電部材及び前記第２導電部材の側面に配置される、請求項６に記載の発光装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、発光装置に関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
導電部材上に発光素子が載置された発光装置が知られている。（例えば特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２００３－０８６４５３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本開示に係る実施形態は、放熱性に優れた発光装置を提供することを目的とする。
【課題を解決するための手段】
【０００５】
実施形態に係る発光装置は、
上面と、前記上面の反対側の下面と、前記上面と前記下面との間の側面と、をそれぞれ備える第１導電部材及び第２導電部材と、
前記第１導電部材の上面及び前記第２導電部材の上面に配置されるはんだと、
前記第１導電部材の上面及び前記第２導電部材の上面と、前記はんだで接合される発光素子と、
前記発光素子の上面に配置される透光性部材と、
前記第１導電部材の上面、前記第２導電部材の上面、前記発光素子の側面を被覆する被覆部材と、
を備え、
前記第１導電部材の側面は、上面から連続する第１凹面と、前記第１凹面よりも下側に位置する第２凹面と、を備え、
前記はんだは、前記第１導電部材の上面と前記第１凹面の一部の少なくとも一部とを連続して覆い、
前記被覆部材は、更に前記第１凹面を被覆する前記はんだと前記第２凹面の少なくとも一部とを被覆する。
【発明の効果】
【０００６】
本開示に係る実施形態によれば、放熱性に優れた発光装置を提供することができる。
【図面の簡単な説明】
【０００７】

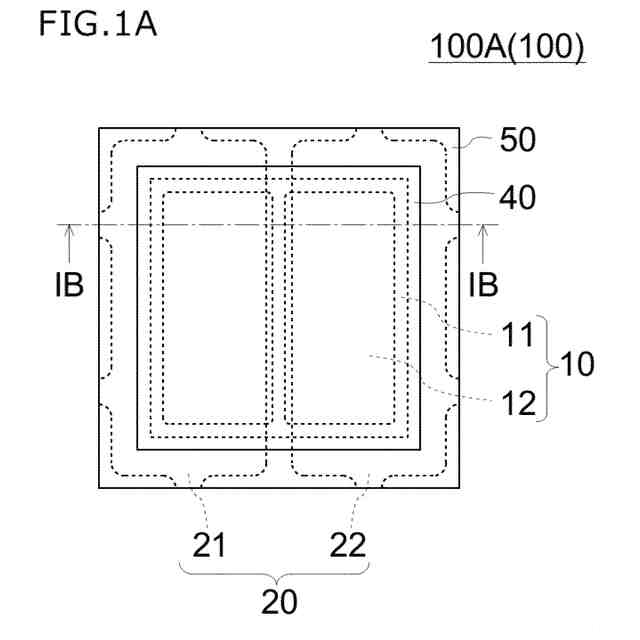

本開示に係る実施形態の発光装置の模式上面図である。
図１Ａに示すＩＢ－ＩＢ線における模式断面図及び一部拡大図である。
本開示に係る実施形態の発光装置の模式上面図である。

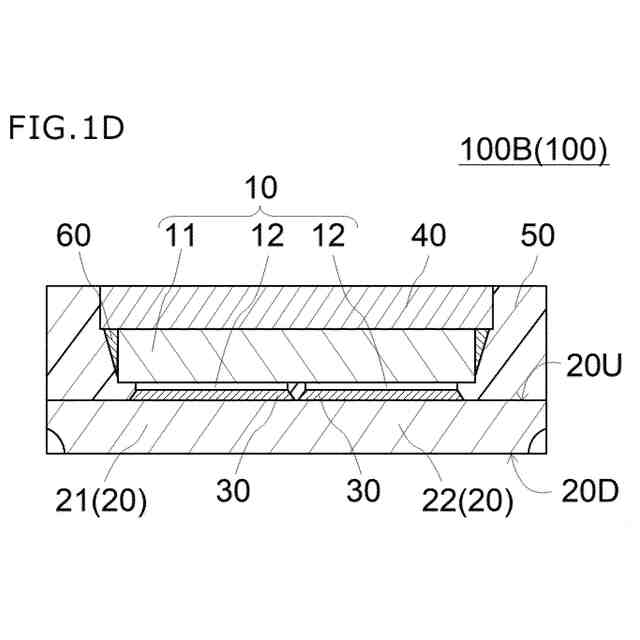

図１Ｃに示すＩＤ－ＩＤ線における模式断面図である。

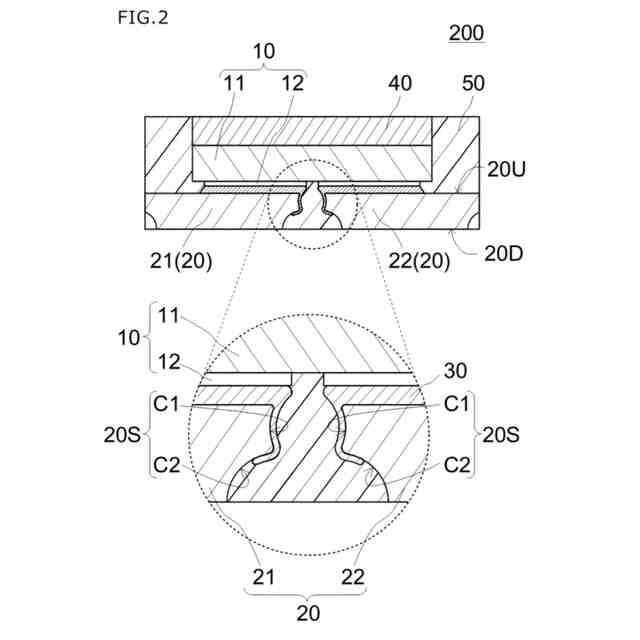

本開示に係る実施形態の発光装置の模式断面図及び一部拡大図である。
本開示に係る実施形態の発光装置の模式断面図及び一部拡大図である。
本開示に係る実施形態の発光装置の模式上面図である。

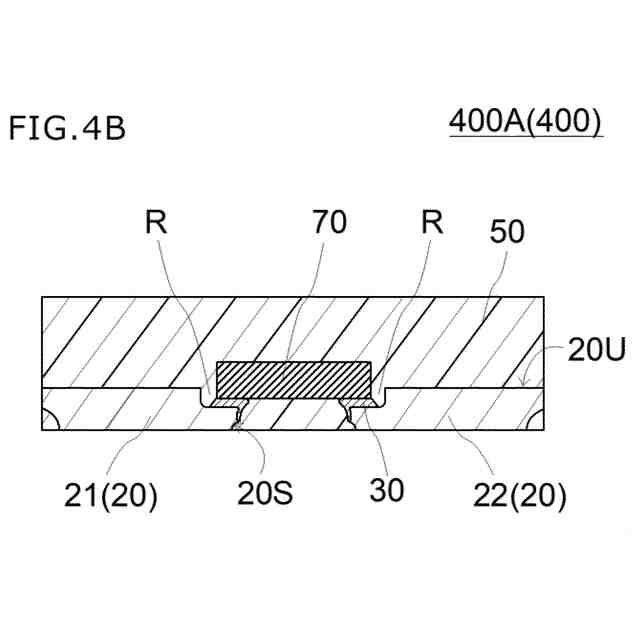

図４Ａに示すＩＶＢ－ＩＶＢ線における模式断面図である。

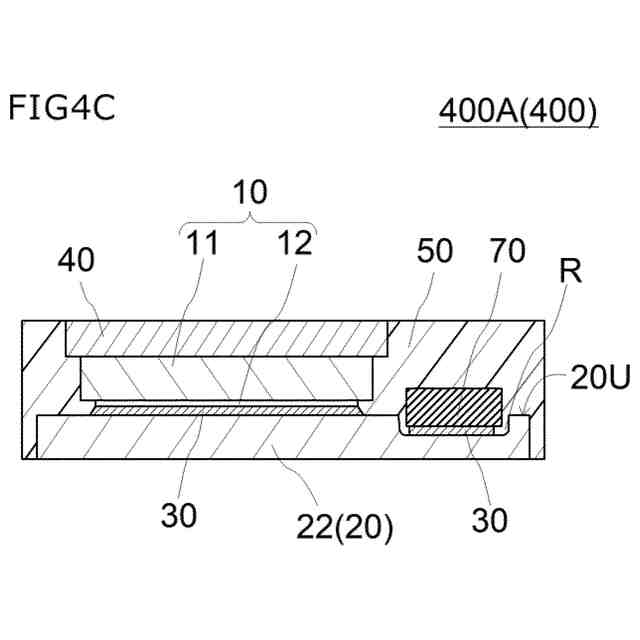

図４Ａに示すＩＶＣ－ＩＶＣ線における模式断面図である。
本開示に係る実施形態の発光装置の模式上面図である。
本開示に係る実施形態の発光装置の模式上面図である。
本開示に係る実施形態の発光装置の模式上面図である。
本開示に係る実施形態の発光装置の模式上面図である。
図４Ｇに示すＩＶＨ－ＩＶＨ線における模式断面図である。
本開示に係る実施形態の発光装置の模式上面図である。
図５Ａに示すＶＢ－ＶＢ線における模式断面図である。
図５Ａに示すＶＣ－ＶＣ線における模式断面図である。
本開示に係る実施形態の発光装置の模式断面図である。
本開示に係る実施形態の発光装置の模式上面図である。
図５Ａに示すＶＢ－ＶＢ線における模式断面図である。
本開示に係る実施形態の発光装置の模式下面図である。
【発明を実施するための形態】
【０００８】
以下、図面に基づいて本発明の実施の形態を詳細に説明する。なお、以下の説明では、必要に応じて特定の方向や位置を示す用語（例えば、「上」、「下」、「右」、「左」及び、それらの用語を含む別の用語）を用いる。それらの用語の使用は図面を参照した発明の理解を容易にするためであって、それらの用語の意味によって本発明の技術的範囲が限定されるものではない。また、平面視とは上面又は下面から直接又は透視して視ることとする。また、複数の図面に表れる同一符号の部分は同一の部分又は部材を示す。
【０００９】
実施形態に係る発光装置１００は、図１Ａ及び図１Ｂに示すように、導電部材２０と、導電部材２０上にはんだ３０を介して配置される少なくとも１つの発光素子１０と、発光素子１０上に配置される透光性部材４０と、発光素子１０の側面を被覆する被覆部材５０と、を備える。詳細には、導電部材２０は、第１導電部材２１及び第２導電部材２２を含む。第１導電部材２１及び第２導電部材２２は、それぞれ上面２０Ｕと、上面２０Ｕの反対側の下面２０Ｄと、上面２０Ｕと下面２０Ｄの間の側面２０Ｓと、を備える。第１導電部材２１の側面２０Ｓは、上面２０Ｕから連続する第１凹面Ｃ１と、第１凹面Ｃ１よりも下側に位置する第２凹面Ｃ２と、を備える。はんだ３０は、第１導電部材２１の上面２０Ｕと第１凹面Ｃ１の一部の少なくとも一部とを連続して覆うように配置される。発光素子１０は、はんだ３０を介して第１導電部材２１の上面２０Ｕ及び第２導電部材２２の上面２０Ｕに接合される。透光性部材４０は、発光素子１０の上面上に配置される。被覆部材５０は、第１導電部材２１の上面２０Ｕ、第２導電部材２２の上面２０Ｕ、発光素子１０の側面を被覆する。被覆部材５０は、更に、第１凹面Ｃ１を被覆するはんだ３０と第２凹面Ｃ２の少なくとも一部とを被覆する。
【００１０】
はんだ３０が、第１導電部材２１の上面２０Ｕと第１凹面Ｃ１とを連続して覆うことで、第１導電部材２１とはんだ３０との接触面積が増える。これにより発光素子１０からの熱を効率よく放出することができ、放熱性に優れた発光装置とすることができる。発光素子１０は、平面視においてほぼ全面を発光領域としており、特に電極１２に挟まれる部分では発光による熱が溜まり易い。そして、一対の電極１２が互いに対向する側、つまり発光素子１０の中央付近は放熱性が求められる部分である。そのため、はんだ３０を導電部材２０の上面２０Ｕから側面２０Ｓまで延在させることで、一対の電極１２が互いに対向する側から導電部材２０に効率よく熱を広げることが可能となる。
（【００１１】以降は省略されています）
