特許ウォッチ

公開番号2025072607
公報種別公開特許公報(A)
公開日2025-05-09
出願番号2025020810,2024506803
出願日2025-02-12,2022-08-03
発明の名称無線アクセスネットワークでE2インタフェース関連情報を除去するための装置及び方法
出願人サムスンエレクトロニクスカンパニーリミテッド
代理人個人,個人
主分類H04W 24/02 20090101AFI20250430BHJP(電気通信技術)
要約【課題】より高いデータ伝送率をサポートするための5G又は6G通信システムに関する。
【解決手段】本開示の実施形態によれば、Near-RT(real time) RIC(RAN(radio access network) intelligent controller)によって行われる方法が提供される。上記方法は、E2ノードから上記E2ノードの終了を示すためのE2除去要求メッセージをE2インタフェースを介して受信する過程と、上記E2ノードの終了はSMO(Service Management and Orchestration)から設定され、上記E2ノードにE2除去応答メッセージをE2インタフェースを介して伝送する過程と、上記E2除去要求メッセージに対応して、上記Near-RT RICで上記E2ノードに対する設定の除去を行う過程と、を含むことができる。
【選択図】図1
特許請求の範囲【請求項１】
Ｎｅａｒ－ＲＴ（ｒｅａｌｔｉｍｅ）ＲＩＣ（ＲＡＮ（ｒａｄｉｏａｃｃｅｓｓｎｅｔｗｏｒｋ）ｉｎｔｅｌｌｉｇｅｎｔｃｏｎｔｒｏｌｌｅｒ）によって行われる方法であって、
Ｅ２ノードから前記Ｅ２ノードの終了を示すためのＥ２除去要求メッセージをＥ２インタフェースを介して受信する過程と、前記Ｅ２ノードの終了はＳＭＯ（ＳｅｒｖｉｃｅＭａｎａｇｅｍｅｎｔａｎｄＯｒｃｈｅｓｔｒａｔｉｏｎ）から設定され、
前記Ｅ２ノードにＥ２除去応答メッセージをＥ２インタフェースを介して伝送する過程と、
前記Ｅ２除去要求メッセージに対応して、前記Ｎｅａｒ－ＲＴＲＩＣで前記Ｅ２ノードに対する設定の除去を行う過程と、を含む方法。
続きを表示（約 2,500 文字）【請求項２】
Ｎｅａｒ－ＲＴ（ｒｅａｌｔｉｍｅ）ＲＩＣ（ＲＡＮ（ｒａｄｉｏａｃｃｅｓｓｎｅｔｗｏｒｋ）ｉｎｔｅｌｌｉｇｅｎｔｃｏｎｔｒｏｌｌｅｒ）によって行われる方法であって、
Ｅ２ノードとＳＣＴＰ（ｓｔｒｅａｍｃｏｎｔｒｏｌｔｒａｎｓｍｉｓｓｉｏｎｐｒｏｔｏｃｏｌ）接続の解除を検出する過程と、
前記解除の検出に対応して、解除タイマを開始する過程と、
前記解除タイマの満了に対応して、前記Ｅ２ノードに対する設定の除去を行う過程と、を含む方法。
【請求項３】
Ｎｅａｒ－ＲＴ（ｒｅａｌｔｉｍｅ）ＲＩＣ（ＲＡＮ（ｒａｄｉｏａｃｃｅｓｓｎｅｔｗｏｒｋ）ｉｎｔｅｌｌｉｇｅｎｔｃｏｎｔｒｏｌｌｅｒ）によって行われる方法であって、
Ｅ２ノードとＳＣＴＰ（ｓｔｒｅａｍｃｏｎｔｒｏｌｔｒａｎｓｍｉｓｓｉｏｎｐｒｏｔｏｃｏｌ）接続の解除を検出する過程と、
前記解除の検出に対応して、ＳＭＯ（ＳｅｒｖｉｃｅＭａｎａｇｅｍｅｎｔａｎｄＯｒｃｈｅｓｔｒａｔｉｏｎ）に前記Ｅ２ノードの状態を問い合わせるためのメッセージをＯ１インタフェースを介して伝送する過程と、
前記ＳＭＯから前記Ｅ２ノードの状態に対する応答メッセージをＯ１インタフェースを介して受信する過程と、
前記応答メッセージが前記Ｅ２ノードの終了（ｔｅｒｍｉｎａｔｉｏｎ）の終了を示す場合、前記Ｎｅａｒ－ＲＴＲＩＣでの前記Ｅ２ノードに対する設定の除去を行う過程と、を含む方法。
【請求項４】
Ｎｅａｒ－ＲＴ（ｒｅａｌｔｉｍｅ）ＲＩＣ（ＲＡＮ（ｒａｄｉｏａｃｃｅｓｓｎｅｔｗｏｒｋ）ｉｎｔｅｌｌｉｇｅｎｔｃｏｎｔｒｏｌｌｅｒ）によって行われる方法であって、
Ｏ１インタフェースを介してＳＭＯ（ＳｅｒｖｉｃｅＭａｎａｇｅｍｅｎｔａｎｄＯｒｃｈｅｓｔｒａｔｉｏｎ）から前記Ｎｅａｒ－ＲＴＲＩＣと接続されるＥ２ノードの終了に対する構成メッセージを受信する過程と、
前記構成メッセージに対応して、前記Ｎｅａｒ－ＲＴＲＩＣで前記Ｅ２ノードに対する設定の除去を行う過程と、を含む方法。
【請求項５】
Ｎｅａｒ－ＲＴ（ｒｅａｌｔｉｍｅ）ＲＩＣ（ＲＡＮ（ｒａｄｉｏａｃｃｅｓｓｎｅｔｗｏｒｋ）ｉｎｔｅｌｌｉｇｅｎｔｃｏｎｔｒｏｌｌｅｒ）によって行われる装置であって、

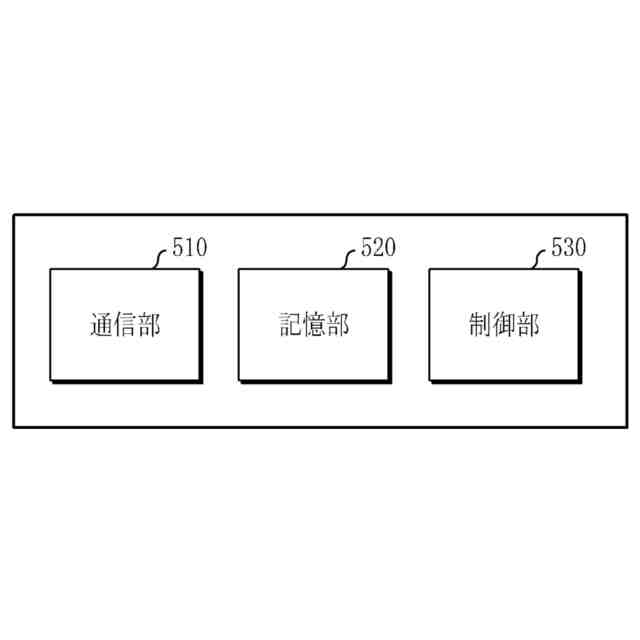

少なくとも１つの送受信機と、
少なくとも１つのプロセッサを含み、
前記少なくとも１つのプロセッサは、
Ｅ２ノードから前記Ｅ２ノードの終了を示すためのＥ２除去要求メッセージをＥ２インタフェースを介して受信し、前記Ｅ２ノードの終了はＳＭＯ（ＳｅｒｖｉｃｅＭａｎａｇｅｍｅｎｔａｎｄＯｒｃｈｅｓｔｒａｔｉｏｎ）から設定され、
前記Ｅ２ノードにＥ２除去応答メッセージをＥ２インタフェースを介して伝送し、
前記Ｅ２除去要求メッセージに対応して、前記Ｎｅａｒ－ＲＴＲＩＣで前記Ｅ２ノードに対する設定の除去を行うように構成される装置。
【請求項６】
Ｎｅａｒ－ＲＴ（ｒｅａｌｔｉｍｅ）ＲＩＣ（ＲＡＮ（ｒａｄｉｏａｃｃｅｓｓｎｅｔｗｏｒｋ）ｉｎｔｅｌｌｉｇｅｎｔｃｏｎｔｒｏｌｌｅｒ）によって行われる装置であって、
少なくとも１つの送受信機と、
少なくとも１つのプロセッサを含み、
前記少なくとも１つのプロセッサは、
Ｅ２ノードとＳＣＴＰ（ｓｔｒｅａｍｃｏｎｔｒｏｌｔｒａｎｓｍｉｓｓｉｏｎｐｒｏｔｏｃｏｌ）接続の解除を検出し、
前記解除の検出に対応して、解除タイマを開始し、
前記解除タイマの満了に対応して、前記Ｅ２ノードに対する設定の除去を行うように構成される装置。
【請求項７】
Ｎｅａｒ－ＲＴ（ｒｅａｌｔｉｍｅ）ＲＩＣ（ＲＡＮ（ｒａｄｉｏａｃｃｅｓｓｎｅｔｗｏｒｋ）ｉｎｔｅｌｌｉｇｅｎｔｃｏｎｔｒｏｌｌｅｒ）によって行われる装置であって、
少なくとも１つの送受信機と、
少なくとも１つのプロセッサを含み、
前記少なくとも１つのプロセッサは、
Ｅ２ノードとＳＣＴＰ（ｓｔｒｅａｍｃｏｎｔｒｏｌｔｒａｎｓｍｉｓｓｉｏｎｐｒｏｔｏｃｏｌ）接続の解除を検出し、
前記解除の検出に対応して、ＳＭＯ（ＳｅｒｖｉｃｅＭａｎａｇｅｍｅｎｔａｎｄＯｒｃｈｅｓｔｒａｔｉｏｎ）に前記Ｅ２ノードの状態を問い合わせるためのメッセージをＯ１インタフェースを介して伝送し、
前記ＳＭＯから前記Ｅ２ノードの状態に対する応答メッセージをＯ１インタフェースを介して受信し、
前記応答メッセージが前記Ｅ２ノードの終了（ｔｅｒｍｉｎａｔｉｏｎ）の終了を示す場合、前記Ｎｅａｒ－ＲＴＲＩＣでの前記Ｅ２ノードに対する設定の除去を行うように構成される装置。
【請求項８】
Ｎｅａｒ－ＲＴ（ｒｅａｌｔｉｍｅ）ＲＩＣ（ＲＡＮ（ｒａｄｉｏａｃｃｅｓｓｎｅｔｗｏｒｋ）ｉｎｔｅｌｌｉｇｅｎｔｃｏｎｔｒｏｌｌｅｒ）によって行われる装置であって、
少なくとも１つの送受信機と、
少なくとも１つのプロセッサを含み、
前記少なくとも１つのプロセッサは、
Ｏ１インタフェースを介してＳＭＯ（ＳｅｒｖｉｃｅＭａｎａｇｅｍｅｎｔａｎｄＯｒｃｈｅｓｔｒａｔｉｏｎ）から前記Ｎｅａｒ－ＲＴＲＩＣと接続されるＥ２ノードの終了に対する構成メッセージを受信し、
前記構成メッセージに対応して、前記Ｎｅａｒ－ＲＴＲＩＣで前記Ｅ２ノードに対する設定の除去を行うように構成される装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、無線アクセスネットワーク（ｒａｄｉｏａｃｃｅｓｓｎｅｔｗｏｒｋ）でＥ２インタフェース関連情報を除去するための装置及び方法に関する。より詳細には、本開示は、無線通信システムのＯ－ＲＡＮ（ｏｐｅｎｒａｄｉｏａｃｃｅｓｓｎｅｔｗｏｒｋ）規格に従うＥ２ノード関連設定、ＲＩＣ関連設定、又はＥ２インタフェース設定を除去するための装置及び方法に関する。
続きを表示（約 4,000 文字）【背景技術】
【０００２】
５Ｇ移動通信技術は、迅速な伝送速度と新しいサービスが可能なように広い周波数帯域を定義しており、３．５ギガヘルツ（３．５ＧＨｚ）など６ＧＨｚ以下の周波数（‘Ｓｕｂ６ＧＨｚ’）帯域のみならず、２８ＧＨｚと３９ＧＨｚなどミリ波（ｍｍＷａｖｅ）と呼ばれる超高周波帯域（‘Ａｂｏｖｅ６ＧＨｚ’）でも実装が可能である。また、５Ｇ通信以降（Ｂｅｙｏｎｄ５Ｇ）のシステムと呼ばれる６Ｇ移動通信技術の場合、５Ｇ移動通信技術に比べ５０倍速い伝送速度と１０分の１に短縮される超低（ＵｌｔｒａＬｏｗ）遅延時間を達成するためにテラヘルツ（Ｔｅｒａｈｅｒｔｚ、ＴＨｚ）帯域（例えば、９５ＧＨｚから３テラヘルツ帯域）での実装が考慮されている。
【０００３】
５Ｇ移動通信技術の初期には、モバイルブロードバンドの高度化（ｅｎｈａｎｃｅｄＭｏｂｉｌｅＢｒｏａｄＢａｎｄ、ｅＭＢＢ）、超高信頼・低遅延通信（Ｕｌｔｒａ－ＲｅｌｉａｂｌｅＬｏｗ－ＬａｔｅｎｃｙＣｏｍｍｕｎｉｃａｔｉｏｎｓ、ＵＲＬＬＣ）、大規模マシンタイプ通信（ｍａｓｓｉｖｅＭａｃｈｉｎｅ－ＴｙｐｅＣｏｍｍｕｎｉｃａｔｉｏｎｓ、ｍＭＴＣ）に対するサービスサポートと性能の要求事項を満たすことを目標に、超高周波帯域での電波の経路損失の緩和及び電波の伝達距離を増大させるためのビームフォーミング（Ｂｅａｍｆｏｒｍｉｎｇ）及びマッシブマイモ（ＭａｓｓｉｖｅＭＩＭＯ）、超高周波数リソースの効率的活用のための様々なヌメロロジサポート（複数個のサブキャリア間隔の運用など）とスロットフォーマットに対する動的運営、多重ビーム伝送及び広帯域をサポートするための初期アクセス技術、ＢＷＰ（Ｂａｎｄ－ＷｉｄｔｈＰａｒｔ）の定義及び運営、大容量データ伝送のためのＬＤＰＣ（ＬｏｗＤｅｎｓｉｔｙＰａｒｉｔｙＣｈｅｃｋ）符号と制御情報の信頼性の高い伝送のための極海コード（ＰｏｌａｒＣｏｄｅ）などの新しいチャネルコーディング方法、Ｌ２前－処理（Ｌ２ｐｒｅ－ｐｒｏｃｅｓｓｉｎｇ）、特定のサービスに特化した専用ネットワークを提供するネットワークスライシング（ＮｅｔｗｏｒｋＳｌｉｃｉｎｇ）などに対する標準化が進められた。
【０００４】
現在、５Ｇ移動通信技術がサポートしようとしていたサービスを考慮して、初期の５Ｇ移動通信技術改善（ｉｍｐｒｏｖｅｍｅｎｔ）及び性能向上（ｅｎｈａｎｃｅｍｅｎｔ）のための議論が進められており、車両が伝送する自らの位置及び状態情報に基づいて自動運転車の走行判断を補助し、ユーザの便宜を増大するためのＶ２Ｘ（Ｖｅｈｉｃｌｅ－ｔｏ－Ｅｖｅｒｙｔｈｉｎｇ）、無認可スペクトルで各種規制上の要求事項に符合するシステム動作を目的とするＮＲ－Ｕ（ＮｅｗＲａｄｉｏＵｎｌｉｃｅｎｓｅｄ）、ＮＲ端末の消費電力低減技術（ＵＥＰｏｗｅｒＳａｖｉｎｇ）、地上網との通信が不可能な地域でのカバレッジ確保のための端末－衛星の直接通信である非地上系ネットワーク（Ｎｏｎ－ＴｅｒｒｅｓｔｒｉａｌＮｅｔｗｏｒｋ、ＮＴＮ）、ポジショニング（Ｐｏｓｉｔｉｏｎｉｎｇ）などの技術に対する物理層標準化が進行中である。
【０００５】
その上、他の産業との連携及びコンバージェンスによる新しいサービスのサポートのためのインダストリアルＩｏＴ（ＩｎｄｕｓｔｒｉａｌＩｎｔｅｒｎｅｔｏｆＴｈｉｎｇｓ、ＩＩｏＴ）、無線バックホールリンクとアクセスリンクを統合サポートしてネットワークサービス地域拡張のためのノードを提供するＩＡＢ（ＩｎｔｅｇｒａｔｅｄＡｃｃｅｓｓａｎｄＢａｃｋｈａｕｌ）、条件付きハンドオーバ（ＣｏｎｄｉｔｉｏｎａｌＨａｎｄｏｖｅｒ）及びＤＡＰＳ（ＤｕａｌＡｃｔｉｖｅＰｒｏｔｏｃｏｌＳｔａｃｋ）ハンドオーバを含む移動性向上技術（ＭｏｂｉｌｉｔｙＥｎｈａｎｃｅｍｅｎｔ）、ランダムアクセス手順を簡素化する２ステップランダムアクセス（２－ｓｔｅｐＲＡＣＨｆｏｒＮＲ）などの技術に対する無線インタフェースアーキテクチャ／プロトコル分野の標準化も進行中であり、ネットワーク仮想化（ＮｅｔｗｏｒｋＦｕｎｃｔｉｏｎｓＶｉｒｔｕａｌｉｚａｔｉｏｎ、ＮＦＶ）及びソフトウェア定義ネットワーキング（Ｓｏｆｔｗａｒｅ－ＤｅｆｉｎｅｄＮｅｔｗｏｒｋｉｎｇ、ＳＤＮ）技術の結合のための５Ｇベースラインアーキテクチャ（例えば、ＳｅｒｖｉｃｅｂａｓｅｄＡｒｃｈｉｔｅｃｔｕｒｅ、ＳｅｒｖｉｃｅｂａｓｅｄＩｎｔｅｒｆａｃｅ）、端末の位置に基づいてサービスを提供されるモバイルエッジコンピューティング（ＭｏｂｉｌｅＥｄｇｅＣｏｍｐｕｔｉｎｇ、ＭＥＣ）などに対するシステムアーキテクチャ／サービス分野の標準化も進行中である。
【０００６】
このような５Ｇ移動通信システムが商用化されると、爆発的な増加の傾向にあるコネクテッドデバイスが通信ネットワークに接続されることが見込まれ、それに伴い５Ｇ移動通信システムの機能及び性能強化とコネクテッドデバイスの統合運用が必要となることが予想される。そのために、拡張現実（ＡｕｇｍｅｎｔｅｄＲｅａｌｉｔｙ、ＡＲ）、仮想現実（ＶｉｒｔｕａｌＲｅａｌｉｔｙ、ＶＲ）、複合現実（ＭｉｘｅｄＲｅａｌｉｔｙ、ＭＲ）などを效率的にサポートするためのエクステンデッドリアリティ（ｅＸｔｅｎｄｅｄＲｅａｌｉｔｙ、ＸＲ）、人工知能（ＡｒｔｉｆｉｃｉａｌＩｎｔｅｌｌｉｇｅｎｃｅ、ＡＩ）及びマシンランニング（ＭａｃｈｉｎｅＬｅａｒｎｉｎｇ、ＭＬ）を活用した５Ｇ性能改善及び複雑度の減少、ＡＩサービスサポート、メタバースサービスサポート、ドローン通信などに対する新しい研究が進められる予定である。
【０００７】
また、このような５Ｇ移動通信システムの発展は、６Ｇ移動通信技術のテラヘルツ帯域でのカバレッジ保証のための新規波形（Ｗａｖｅｆｏｒｍ）、全次元ＭＩＭＯ（ＦｕｌｌＤｉｍｅｎｓｉｏｎａｌＭＩＭＯ：ＦＤ－ＭＩＭＯ）、アレイアンテナ（ＡｒｒａｙＡｎｔｅｎｎａ）、大規模アンテナ（ＬａｒｇｅＳｃａｌｅＡｎｔｅｎｎａ）などの多重アンテナ伝送技術、テラヘルツ帯域信号のカバレッジを改善するためのメタマテリアル（Ｍｅｔａｍａｔｅｒｉａｌ）ベースのレンズ及びアンテナ、ＯＡＭ（ＯｒｂｉｔａｌＡｎｇｕｌａｒＭｏｍｅｎｔｕｍ）を用いた高次元空間多重化技術、ＲＩＳ（ＲｅｃｏｎｆｉｇｕｒａｂｌｅＩｎｔｅｌｌｉｇｅｎｔＳｕｒｆａｃｅ）技術のみならず、６Ｇ移動通信技術の周波数効率向上及びシステムネットワーク改善のための全二重化（ＦｕｌｌＤｕｐｌｅｘ）技術、衛星（Ｓａｔｅｌｌｉｔｅ）、ＡＩ（ＡｒｔｉｆｉｃｉａｌＩｎｔｅｌｌｉｇｅｎｃｅ）を設計の段階から活用し、エンドツーエンド（Ｅｎｄ－ｔｏ－Ｅｎｄ）ＡＩサポート機能を内在化してシステム最適化を実現するＡＩベースの通信技術、端末演算能力の限界を超える複雑度のサービスを超高性能通信とコンピューティングリソースを活用して実現する次世代分散コンピューティング技術などの開発の元となり得るであろう。
【発明の概要】
【発明が解決しようとする課題】
【０００８】
本開示（ｄｉｓｃｌｏｓｕｒｅ）の実施形態は、少なくとも上述で言及した問題及び／又は短所を取り上げ、少なくとも下記で説明される利点を提供するためのものである。本開示の一実施形態は、無線通信システムでＥ２インタフェース関連情報を除去するための装置及び方法を提供する。
追加の実施形態は次の説明で部分的に説明され、部分的には説明から明らかであり、又は提示された実施形態の実行によって学習され得る。
【課題を解決するための手段】
【０００９】
本開示の一実施形態によれば、Ｎｅａｒ－ＲＴ（ｒｅａｌｔｉｍｅ）ＲＩＣ（ＲＡＮ（ｒａｄｉｏａｃｃｅｓｓｎｅｔｗｏｒｋ）ｉｎｔｅｌｌｉｇｅｎｔｃｏｎｔｒｏｌｌｅｒ）によって行われる方法が提供される。上記方法は、Ｅ２ノードから上記Ｅ２ノードの終了を示すためのＥ２除去要求メッセージをＥ２インタフェースを介して受信する過程と、上記Ｅ２ノードの終了はＳＭＯ（ＳｅｒｖｉｃｅＭａｎａｇｅｍｅｎｔａｎｄＯｒｃｈｅｓｔｒａｔｉｏｎ）から設定され、上記Ｅ２ノードにＥ２除去応答メッセージをＥ２インタフェースを介して伝送する過程と、上記Ｅ２除去要求メッセージに対応して、上記Ｎｅａｒ－ＲＴＲＩＣで上記Ｅ２ノードに対する設定の除去を行う過程と、を含むことができる。
【００１０】
本開示の他の実施形態によれば、Ｎｅａｒ－ＲＴ（ｒｅａｌｔｉｍｅ）ＲＩＣ（ＲＡＮ（ｒａｄｉｏａｃｃｅｓｓｎｅｔｗｏｒｋ）ｉｎｔｅｌｌｉｇｅｎｔｃｏｎｔｒｏｌｌｅｒ）によって行われる方法は、Ｅ２ノードとＳＣＴＰ（ｓｔｒｅａｍｃｏｎｔｒｏｌｔｒａｎｓｍｉｓｓｉｏｎｐｒｏｔｏｃｏｌ）接続の解除を検出する過程と、上記解除の検出に対応して、解除タイマを開始する過程と、上記解除タイマの満了に対応して、上記Ｅ２ノードに対する設定の除去を行う過程と、を含むことができる。
（【００１１】以降は省略されています）
