公開番号2025072537
公報種別公開特許公報(A)
公開日2025-05-09
出願番号2025018363,2022561385
出願日2025-02-06,2021-04-08
発明の名称サイドリンク無線送信/受信ユニット(WTRU)間連携のための方法及び装置
出願人インターデイジタルパテントホールディングスインコーポレイテッド
代理人弁理士法人谷・阿部特許事務所
主分類H04W 72/25 20230101AFI20250430BHJP(電気通信技術)
要約【課題】サイドリンク通信を実行するWTRUのための方法、装置、システム、アーキテクチャ、及びインターフェースを提供する。
【解決手段】本方法は、(1)支援送信のための専用リソース割り当てと、(2)支援送信を実行するためのトリガ条件と、を示すSL送信構成情報を受信することと、(i)半永続的予約に従って、別のWTRUからのWTRUによって、(i)物理SL共有チャネル(PSSCH)送信が受信されることと、(ii)支援送信を実行するためのトリガ条件のうちの1つ以上が発生したことと、を条件として、(a)受信したPSSCH送信に関連付けられた感知パラメータに基づいて感知を実行すること、及び(b)受信したPSSCH送信のリソースに従って専用リソース割り当てを選択することと、任意の数の近接WTRUに、選択された専用リソース割り当てを使用して支援送信を送信することであって、支援送信が、WTRUによって実行される感知に関連付けられた支援情報を含む、ことと、のいずれかを含み得る。
【選択図】図2
特許請求の範囲【請求項１】
プロセッサ及びメモリを備える第１の無線送受信ユニット（ＷＴＲＵ）であって、
前記プロセッサ及びメモリは、
第２のＷＴＲＵからリソース情報要求を受信することであって、前記リソース情報要求は、前記第２のＷＴＲＵによって実行される送信に関連付けられる優先度のインジケーション、前記第２のＷＴＲＵによって実行される前記送信に関連付けられる時間窓の開始及び終了のインジケーション、並びに前記第２のＷＴＲＵによって実行される前記送信に関連付けられるサブチャネルの数のインジケーションを含む、ことと、
示された前記優先度、前記時間窓の開始時及び終了時、並びに前記サブチャネルの数に基づいて１つ以上のリソースのセットを判定することであって、前記１つ以上のリソースのセットは、第１のＷＴＲＵが前記第２のＷＴＲＵによって実行される前記送信のために前記第２のＷＴＲＵによって使用可能であると判断した１つ以上のリソースを含む、ことと、
前記第２のＷＴＲＵに支援情報を送信するための支援情報リソースを判定することであって、前記支援情報は、前記１つ以上のリソースのセットのインジケーションを含む、ことと、
前記支援情報リソースを使用して、前記支援情報を含む媒体アクセス制御（ＭＡＣ）制御要素（ＣＥ）またはサイドリンク制御情報（ＳＣＩ）を前記第２のＷＴＲＵに送信することと、
を実行するように構成された、
第１のＷＴＲＵ。
続きを表示（約 1,400 文字）【請求項２】
前記支援情報は、リソースタイプのインジケーションを含む、請求項１の第１のＷＴＲＵ。
【請求項３】
前記リソースタイプは、前記１つ以上のリソースのセットの１つ以上のリソースが好ましいリソースであることを示す、請求項２の第１のＷＴＲＵ。
【請求項４】
前記プロセッサ及びメモリは、候補リソースのセットを感知することに基づいて前記１つ以上のリソースのセットの１つ以上のリソースが前記第２のＷＴＲＵによって使用可能であると判定するようにさらに構成される、請求項１の第１のＷＴＲＵ。
【請求項５】
前記感知することは、前記候補リソースのセットの１つ以上の候補リソースについてのＲＳＲＰ（reference signal received power）測定を判定することを含む、請求項４の第１のＷＴＲＵ。
【請求項６】
前記感知することは、前記ＲＳＲＰ測定を閾値と比較することを含む、請求項５の第１のＷＴＲＵ。
【請求項７】
前記プロセッサ及びメモリは、前記リソース情報要求に含まれる前記優先度のインジケーションに基づいて前記閾値を判定するように構成される、請求項６の第１のＷＴＲＵ。
【請求項８】
前記リソース情報要求に含まれる前記優先度のインジケーションは、前記第２のＷＴＲＵによって実行される前記送信に関連付けられるレイヤ１（Ｌ１）優先度を示し、
前記Ｌ１優先度は、最高優先度に設定され、
前記プロセッサ及びメモリは、
前記Ｌ１優先度に基づいて重み付け係数を判定することと、
前記重み付け係数をＲＳＲＰ値に適用することと、
前記重み付け係数に基づいて前記閾値を判定することと、
をさらに実行するように構成される、請求項７の第１のＷＴＲＵ。
【請求項９】
第１の無線送受信ユニット（ＷＴＲＵ）によって実行される方法であって、
第２のＷＴＲＵからリソース情報要求を受信することであって、前記リソース情報要求は、前記第２のＷＴＲＵによって実行される送信に関連付けられる優先度のインジケーション、前記第２のＷＴＲＵによって実行される前記送信に関連付けられる時間窓の開始及び終了のインジケーション、並びに前記第２のＷＴＲＵによって実行される前記送信に関連付けられるサブチャネルの数のインジケーションを含む、ことと、
示された前記優先度、前記時間窓の開始時及び終了時、並びに前記サブチャネルの数に基づいて１つ以上のリソースのセットを判定することであって、前記１つ以上のリソースのセットは、第１のＷＴＲＵが前記第２のＷＴＲＵによって実行される前記送信のために前記第２のＷＴＲＵによって使用可能であると判断した１つ以上のリソースを含む、ことと、
前記第２のＷＴＲＵに支援情報を送信するための支援情報リソースを判定することであって、前記支援情報は、前記１つ以上のリソースのセットのインジケーションを含む、ことと、
前記支援情報リソースを使用して、前記支援情報を含む媒体アクセス制御（ＭＡＣ）制御要素（ＣＥ）またはサイドリンク制御情報（ＳＣＩ）を前記第２のＷＴＲＵに送信することと、
を含む方法。
【請求項１０】
前記支援情報は、リソースタイプのインジケーションを含む、請求項９の方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【背景技術】
【０００１】
本発明は、通信の分野に関し、より具体的には、新無線及び／又は新無線（ＮＲ）アクセス技術並びに通信システムを使用して実行される通信を含む、高度又は次世代無線通信システムにおける通信のための方法、装置、システム、アーキテクチャ、及びインターフェースに関する。ＮＲアクセス技術及び通信システムは、例えば、車道上の自動車、インフラストラクチャ、歩行者、及び／又はネットワークのうちのいずれかの間の通信のための車両通信（Ｖ２Ｘ）を含むことができ（例えば、そのために使用することができ）、無線送信／受信ユニット（ＷＴＲＵ）が互いに（例えば、直接）通信し得る。
続きを表示（約 4,900 文字）【０００２】
Ｖ２Ｘシナリオは、（１）ＷＴＲＵが車両通信メッセージの送受信を開始するためにネットワークから支援を受け取ることができるカバレッジ内シナリオと、（２）ＷＴＲＵが事前に構成されたパラメータを使用して、車両通信メッセージの送受信を開始し得るカバレッジ外シナリオとを含む。Ｖ２Ｘサービスは、以下を含む：（１）車両対車両（Ｖ２Ｖ）：車両ＷＴＲＵが互いに直接通信し得る；（２）車両対インフラストラクチャ（Ｖ２Ｉ）：車両ＷＴＲＵは、道路側ユニット（ＲＳＵ）、又は進化型ＮｏｄｅＢｓ（ｅＮＢｓ）若しくは他のアクセスポイントなどの基地局（ＢＳ）のいずれかと通信し得る；（３）車両対ネットワーク（Ｖ２Ｎ）：車両ＷＴＲＵは、コアネットワークと通信し得る、及び（４）車両対歩行者（Ｖ２Ｐ）：車両ＷＴＲＵは、特定の及び／又は特別な条件下で、例えば、低バッテリ容量下で歩行者に関連付けられたＵＥと通信し得る。更に、Ｖ２Ｘ使用事例は、進化型モバイルブロードバンド（ｅＭＢＢ）、大規模マシンタイプ通信（ｍＭＴＣ）、及び超信頼低遅延通信（ＵＲＬＬＣ）を含み得る。異なる使用事例は、より高いデータ速度、より高いスペクトル効率、低電力、及びより高いエネルギー効率、より短い遅延、及びより高い信頼性などの異なる要件に焦点を当ててもよい。
【図面の簡単な説明】
【０００３】
より詳細な理解は、添付の図面と併せて例として与えられる以下の説明から得られ得、図中の同様の参照番号は、同様の要素を示す。

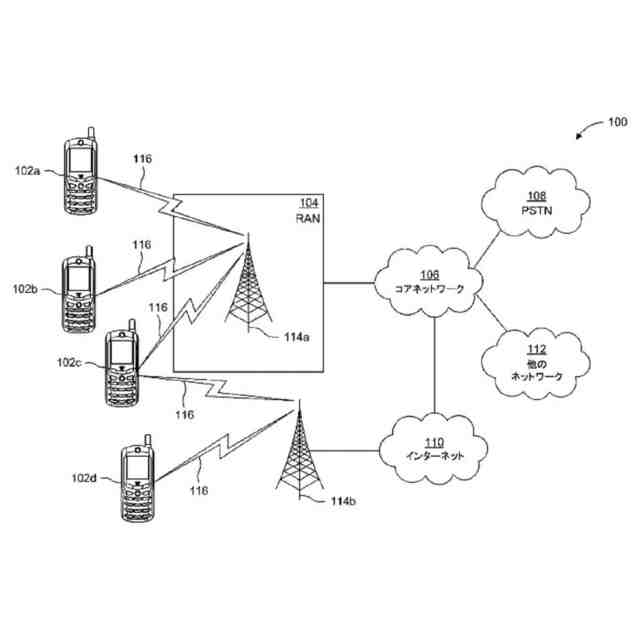

１つ以上の開示された実施形態が実装され得る、例示的な通信システムを示すシステム図である。

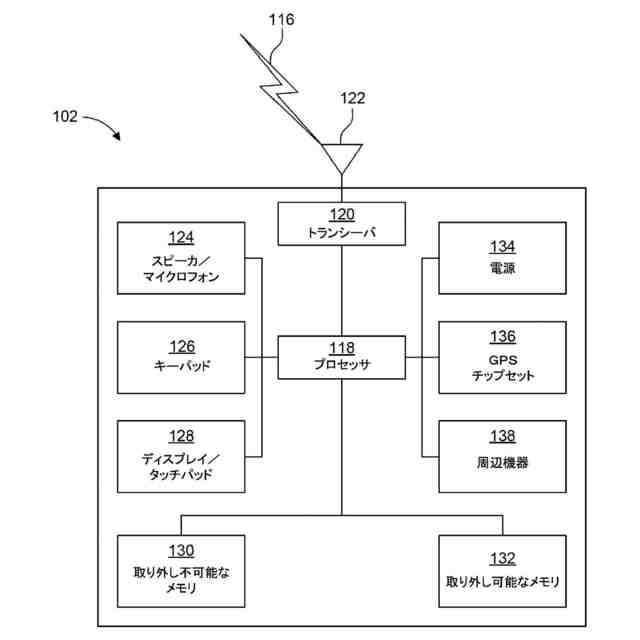

一実施形態による、図１Ａに示される通信システム内で使用され得る、例示的な無線送信／受信ユニット（wireless transmit/receive unit、ＷＴＲＵ）を示すシステム図である。

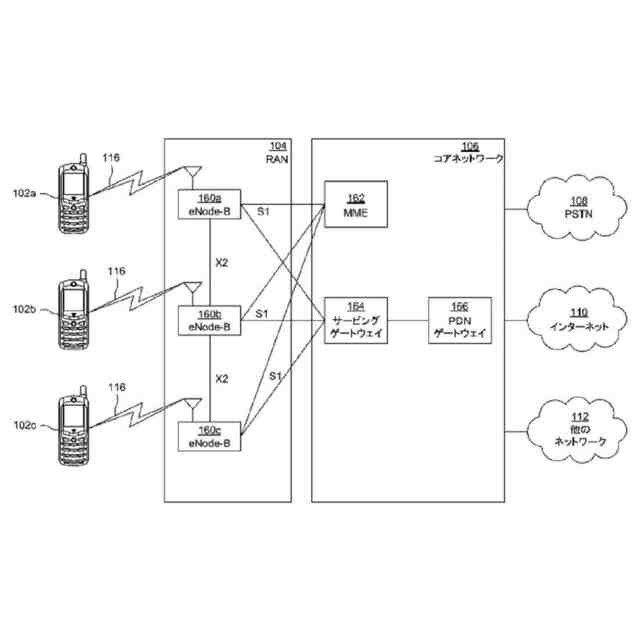

一実施形態による、図１Ａに示される通信システム内で使用され得る、例示的な無線アクセスネットワーク（radio access network、ＲＡＮ）及び例示的なコアネットワーク（core network、ＣＮ）を示すシステム図である。

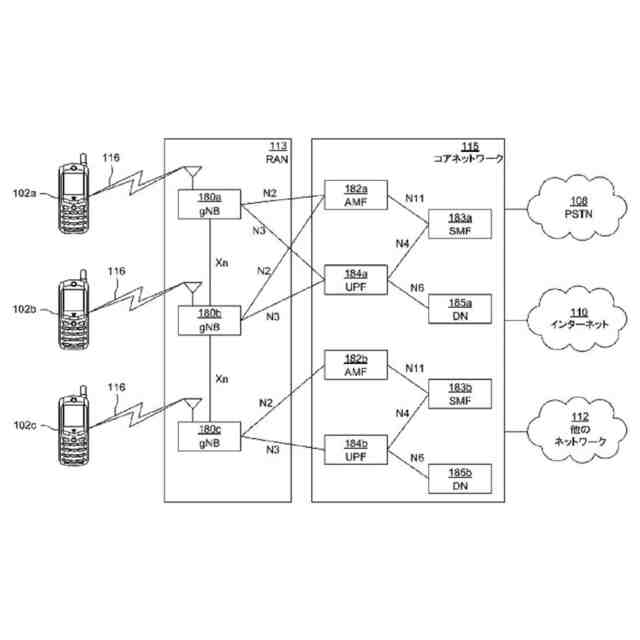

一実施形態による、図１Ａに示される通信システム内で使用され得る、更なる例示的なＲＡＮ及び更なる例示的なＣＮを示すシステム図である。

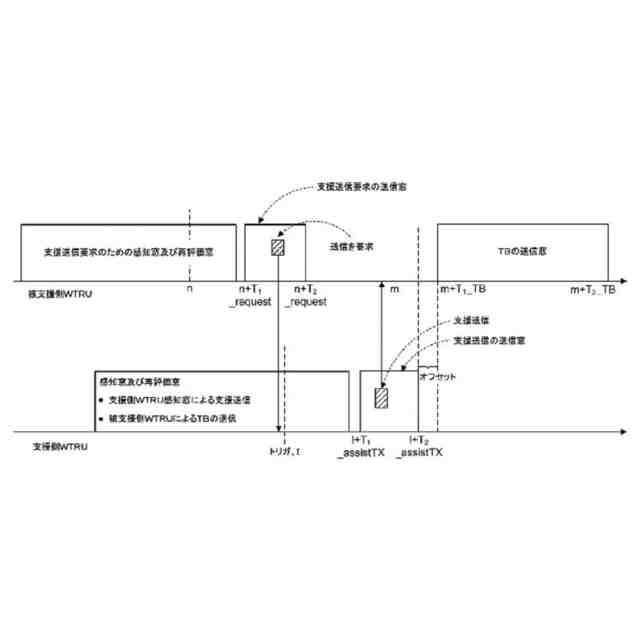

実施形態による、明示的な要求によってトリガされた支援情報送信を示す図である。

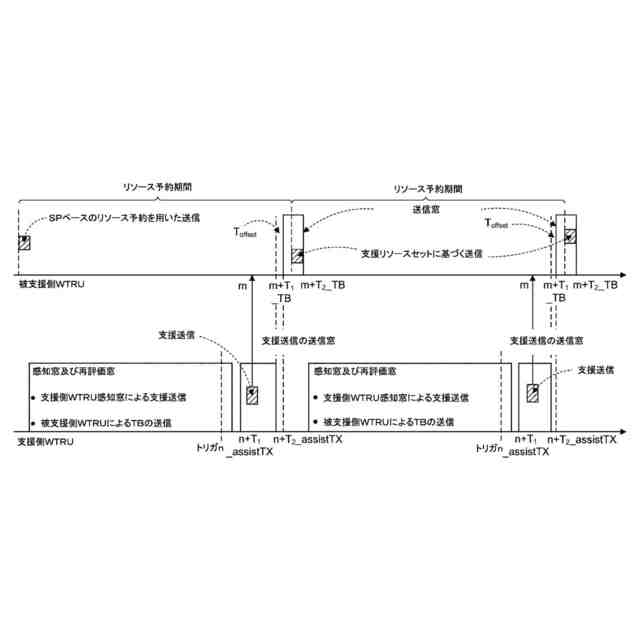

実施形態による、半永続的（ＳＰ）ベースのリソース予約によってトリガされる支援情報送信を示す図である。

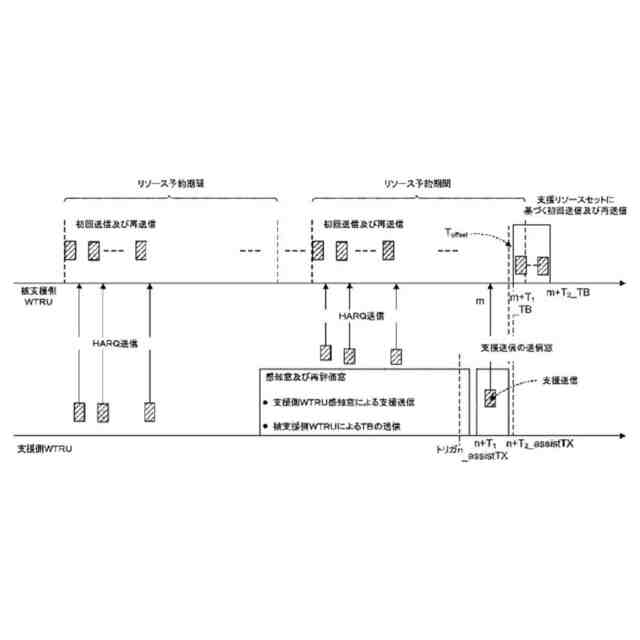

実施形態による、ＨＡＲＱＡＣＫ／ＮＡＣＫ送信及びＨＡＲＱ再送信のいずれかによってトリガされる支援送信を示す図である。
実施形態による、リソースセット情報を提供する支援送信を示す図である。
【発明を実施するための形態】
【０００４】
実施形態を実施するための例示的なネットワーク
図１Ａは、１つ以上の開示された実施形態が実装され得る、例示的な通信システム１００を示す図である。通信システム１００は、音声、データ、ビデオ、メッセージ伝達、ブロードキャストなどのコンテンツを、複数の無線ユーザに提供する、多重アクセスシステムであり得る。通信システム１００は、複数の無線ユーザが、無線帯域幅を含むシステムリソースの共有を通じて、上記のようなコンテンツにアクセスすることを可能にし得る。例えば、通信システム１００は、符号分割多重アクセス（code division multiple access、ＣＤＭＡ）、時分割多重アクセス（time division multiple access、ＴＤＭＡ）、周波数分割多重アクセス（frequency division multiple access、ＦＤＭＡ）、直交ＦＤＭＡ（orthogonal FDMA、ＯＦＤＭＡ）、シングルキャリアＦＤＭＡ（single-carrier FDMA、ＳＣ－ＦＤＭＡ）、ゼロテールユニークワードＤＦＴ－ＳｐｒｅａｄＯＦＤＭ（zero-tail unique-word DFT-Spread OFDM、ＺＴＵＷＤＴＳ－ｓＯＦＤＭ）、ユニークワードＯＦＤＭ（unique word OFDM、ＵＷ－ＯＦＤＭ）、リソースブロックフィルタ処理ＯＦＤＭ、フィルタバンクマルチキャリア（filter bank multicarrier、ＦＢＭＣ）などの、１つ以上のチャネルアクセス方法を採用し得る。
【０００５】
図１Ａに示されるように、通信システム１００は、無線送信／受信ユニット（ＷＴＲＵ）１０２ａ、１０２ｂ、１０２ｃ、１０２ｄと、ＲＡＮ１０４／１１３と、ＣＮ１０６／１１５と、公衆交換電話網（public switched telephone network、ＰＳＴＮ）１０８と、インターネット１１０と、他のネットワーク１１２とを含み得るが、開示される実施形態は、任意の数のＷＴＲＵ、基地局、ネットワーク、及び／又はネットワーク要素を企図していることが理解されよう。ＷＴＲＵ１０２ａ、１０２ｂ、１０２ｃ、１０２ｄの各々は、無線環境において動作し、かつ／又は通信するように構成された、任意のタイプのデバイスであり得る。例として、それらのいずれも「局」及び／又は「ＳＴＡ」と称され得るＷＴＲＵ１０２ａ、１０２ｂ、１０２ｃ、１０２ｄは、無線信号を送信及び／又は受信するように構成され得、ユーザ機器（user equipment、ＵＥ）、移動局、固定又は移動加入者ユニット、加入ベースのユニット、ページャ、セルラ電話、携帯情報端末（personal digital assistant、ＰＤＡ）、スマートフォン、ラップトップ、ネットブック、パーソナルコンピュータ、無線センサ、ホットスポット又はＭｉ－Ｆｉデバイス、モノのインターネット（Internet of Things、ＩｏＴ）デバイス、ウォッチ又は他のウェアラブル、ヘッドマウントディスプレイ（head-mounted display、ＨＭＤ）、車両、ドローン、医療デバイス及びアプリケーション（例えば、遠隔手術）、工業用デバイス及びアプリケーション（例えば、工業用及び／又は自動処理チェーンコンテキストで動作するロボット及び／又は他の無線デバイス）、家電デバイス、商業用及び／又は工業用無線ネットワークで動作するデバイスなどを含み得る。ＷＴＲＵ１０２ａ、１０２ｂ、１０２ｃ、及び１０２ｄのいずれも、互換的にＵＥと称され得る。
【０００６】
通信システム１００はまた、基地局１１４ａ及び／又は基地局１１４ｂを含み得る。基地局１１４ａ、１１４ｂの各々は、ＣＮ１０６／１１５、インターネット１１０、及び／又は他のネットワーク１１２など、１つ以上の通信ネットワークへのアクセスを容易にするために、ＷＴＲＵ１０２ａ、１０２ｂ、１０２ｃ、１０２ｄのうちの少なくとも１つと無線でインターフェース接続するように構成された、任意のタイプのデバイスであり得る。例として、基地局１１４ａ、１１４ｂは、基地局トランシーバ（base transceiver station、ＢＴＳ）、ノードＢ、ｅＮｏｄｅＢ、ホームノードＢ、ホームｅＮｏｄｅＢ、ｇＮＢ、ＮＲＮｏｄｅＢ、サイトコントローラ、アクセスポイント（access point、ＡＰ）、無線ルータなどであり得る。基地局１１４ａ、１１４ｂは各々単一の要素として示されているが、基地局１１４ａ、１１４ｂは、任意の数の相互接続された基地局及び／又はネットワーク要素を含み得ることが理解されるであろう。
【０００７】
基地局１１４ａは、基地局コントローラ（base station controller、ＢＳＣ）、無線ネットワークコントローラ（radio network controller、ＲＮＣ）、リレーノードなど、他の基地局及び／又はネットワーク要素（図示せず）も含み得る、ＲＡＮ１０４／１１３の一部であり得る。基地局１１４ａ及び／又は基地局１１４ｂは、セル（図示せず）と称され得る、１つ以上のキャリア周波数で無線信号を送信及び／又は受信するように構成され得る。これらの周波数は、認可スペクトル、未認可スペクトル、又はライセンス及び未認可スペクトルの組合せであり得る。セルは、比較的固定され得るか又は経時的に変化し得る特定の地理的エリアに、無線サービスのカバレッジを提供し得る。セルは更にセルセクタに分割され得る。例えば、基地局１１４ａと関連付けられたセルは、３つのセクタに分割され得る。したがって、一実施形態では、基地局１１４ａは、３つのトランシーバを、すなわち、セルのセクタごとに１つのトランシーバを含み得る。一実施形態では、基地局１１４ａは、多重入力多重出力（multiple-input multiple output、ＭＩＭＯ）技術を用い得、セルのセクタごとに複数のトランシーバを利用し得る。例えば、ビームフォーミングを使用して、所望の空間方向に信号を送信及び／又は受信し得る。
【０００８】
基地局１１４ａ、１１４ｂは、エアインターフェース１１６を介して、ＷＴＲＵ１０２ａ、１０２ｂ、１０２ｃ、１０２ｄのうちの１つ以上と通信し得るが、このエアインターフェース１１６は、任意の好適な無線通信リンク（例えば、無線周波数（radio frequency、ＲＦ）、マイクロ波、センチメートル波、マイクロメートル波、赤外線（infrared、ＩＲ）、紫外線（ultraviolet、ＵＶ）、可視光など）であり得る。エアインターフェース１１６は、任意の好適な無線アクセス技術（radio access technology、ＲＡＴ）を使用して確立され得る。
【０００９】
より具体的には、上記のように、通信システム１００は、多重アクセスシステムであり得、例えば、ＣＤＭＡ、ＴＤＭＡ、ＦＤＭＡ、ＯＦＤＭＡ、ＳＣ－ＦＤＭＡなどの、１つ以上のチャネルアクセススキームを用い得る。例えば、ＲＡＮ１０４／１１３内の基地局１１４ａ、及びＷＴＲＵ１０２ａ、１０２ｂ、１０２ｃは、ユニバーサル移動体通信システム（Universal Mobile Telecommunications System、ＵＭＴＳ）地上無線アクセス（UMTS Terrestrial Radio Access、ＵＴＲＡ）などの無線技術を実装し得、これは広帯域ＣＤＭＡ（wideband CDMA、ＷＣＤＭＡ（登録商標））を使用してエアインターフェース１１５／１１６／１１７を確立し得る。ＷＣＤＭＡは、高速パケットアクセス（High-Speed Packet Access、ＨＳＰＡ）及び／又は進化型ＨＳＰＡ（ＨＳＰＡ＋）などの通信プロトコルを含み得る。ＨＳＰＡは、高速ダウンリンク（Downlink、ＤＬ）パケットアクセス（High-Speed Downlink Packet Access、ＨＳＤＰＡ）及び／又は高速アップリンクパケットアクセス（High-Speed UL Packet Access、ＨＳＵＰＡ）を含み得る。
【００１０】
一実施形態では、基地局１１４ａ及びＷＴＲＵ１０２ａ、１０２ｂ、１０２ｃは、進化型ＵＭＴＳ地上無線アクセス（Evolved UMTS Terrestrial Radio Access、Ｅ－ＵＴＲＡ）などの無線技術を実装し得るが、これは、ロングタームエボリューション（ＬＴＥ）及び／又はＬＴＥ－Ａｄｖａｎｃｅｄ（ＬＴＥ－Ａ）及び／又はＬＴＥ－ＡｄｖａｎｃｅｄＰｒｏ（ＬＴＥ－ＡＰｒｏ）を使用してエアインターフェース１１６を確立し得る。
（【００１１】以降は省略されています）
