公開番号2025072072
公報種別公開特許公報(A)
公開日2025-05-09
出願番号2023182579
出願日2023-10-24
発明の名称壁構造
出願人ケイミュー株式会社
代理人弁理士法人北斗特許事務所
主分類E04B 1/94 20060101AFI20250430BHJP(建築物)
要約【課題】柱又は梁を覆う耐火被覆材が視認しやすい壁構造を提供する。
【解決手段】壁構造1Aは、柱5又は梁1と、柱5又は梁1の屋外側に配置される面材2と、耐火被覆材3と、防水材4と、を備える。耐火被覆材3は、柱5又は梁1の少なくとも屋内側面6を被覆する。防水材4は、面材2の屋内側面7の柱5又は梁1と対向する位置に設けられている。防水材4は、柱5又は梁1と面材2との間に充填されていてもよい。
【選択図】図1
特許請求の範囲【請求項１】
柱又は梁と、前記柱又は前記梁の屋外側に配置される面材と、耐火被覆材と、防水材と、を備え、
前記耐火被覆材は、前記柱又は前記梁の少なくとも屋内側面を被覆し、
前記防水材は、前記面材の屋内側面の前記柱又は前記梁と対向する位置に設けられている、
壁構造。
続きを表示（約 120 文字）【請求項２】
前記防水材は、前記柱又は前記梁と前記面材との間に充填されている、
請求項１に記載の壁構造。
【請求項３】
前記防水材は、前記面材の屋内側面の全体に設けられている、
請求項１又は２に記載の壁構造。

発明の詳細な説明【技術分野】
【０００１】
本発明は、壁構造に関する。より詳細には、柱又は梁に耐火被覆材を設けた壁構造に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
特許文献１には、耐火被覆構造が開示されている。この耐火被覆構造は、壁体に近接して対向配置される鉄骨柱または鉄骨梁の外側から壁体の表面にかけて連続的に設けられる無機系の耐火被覆材を備えている。また有機系のコーティング材が、無機系の耐火被覆材の外側に設けられている。この有機系のコーティング材は、無機系の耐火被覆材の外側から内側への水蒸気の透過を抑制するために設けられ、透湿抵抗が無機系の耐火被覆材の透湿抵抗よりも高いコーティング材で形成されている。有機系のコーティング材は例えば超速硬化ウレタン防水材である。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－８４４１３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記の耐火被覆構造では、耐火被覆材の外側を有機系のコーティング材が覆っているために、耐火被覆材が柱又は梁の必要な箇所を確実に覆っているのか視認できず、覆っていない場合に耐火性が損なわれるおそれがある。
【０００５】
本発明は、上記事由に鑑みてなされており、柱又は梁を覆う耐火被覆材を視認しやすい壁構造を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の一態様に係る壁構造は、柱又は梁と、前記柱又は前記梁の屋外側に配置される面材と、耐火被覆材と、防水材と、を備える。前記耐火被覆材は、前記柱又は前記梁の少なくとも屋内側面を被覆する。前記防水材は、前記面材の屋内側面の前記柱又は前記梁と対向する位置に設けられている。
【発明の効果】
【０００７】
本発明によれば、柱又は梁の屋内側面を被覆する耐火被覆材が防水材で被覆されにくく、柱又は梁を覆う耐火被覆材を視認しやすい。
【図面の簡単な説明】
【０００８】

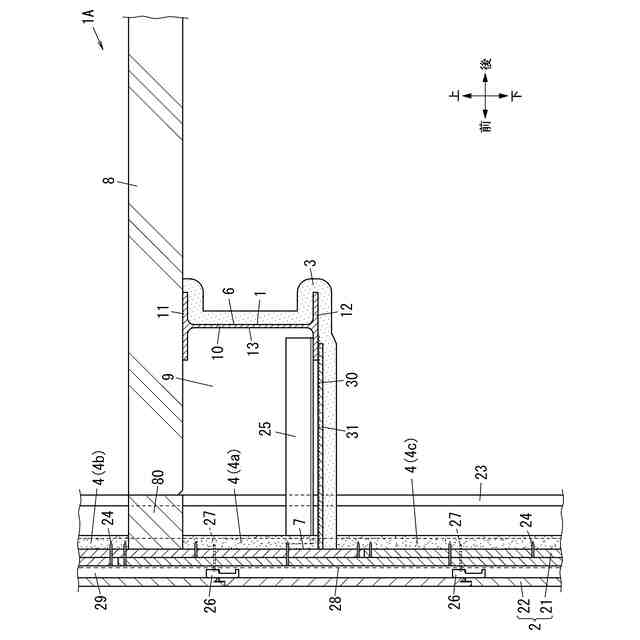

図１は、本発明に係る壁構造の実施形態１を示す断面図である。

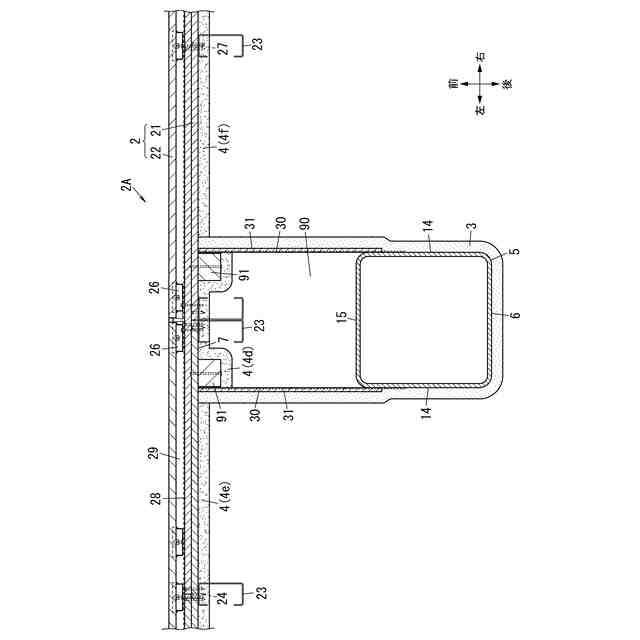

図２は、同上の実施形態２を示す断面図である。

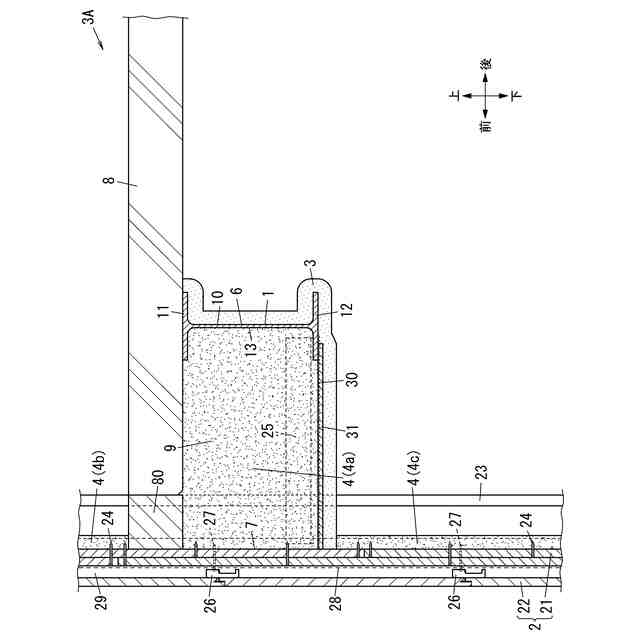

図３は、同上の実施形態３を示す断面図である。

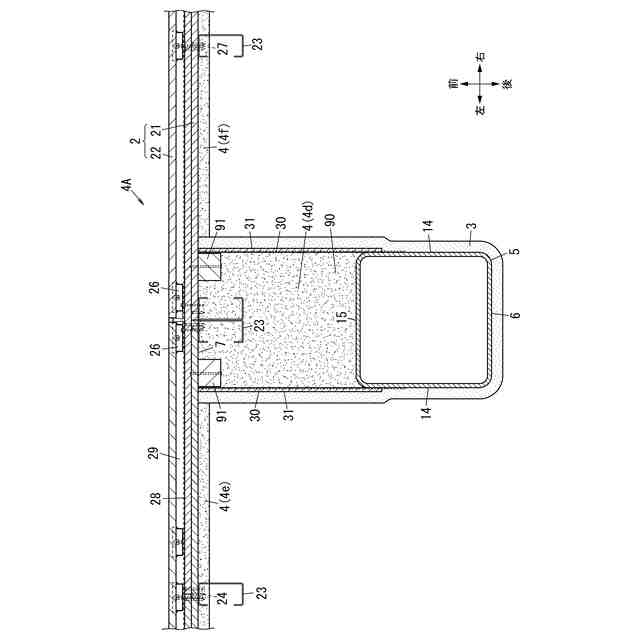

図４は、同上の実施形態４を示す断面図である。
【発明を実施するための形態】
【０００９】
１．概要
本実施形態の壁構造１Ａ～４Ａは、柱５又は梁１と、面材２と、耐火被覆材３と、防水材４と、を備える。面材２は、柱５又は梁１の屋外側に配置される。耐火被覆材３は、柱５又は梁１の少なくとも屋内側面６を被覆する。防水材４は、面材２の屋内側面７の柱５又は梁１と対向する位置に設けられている。
【００１０】
本実施形態の壁構造１Ａ～４Ａは、耐火被覆材３が柱５又は梁１の屋内側面６を被覆する位置に設けられ、防水材４が面材２の屋内側面７の柱５又は梁１と対向する位置に設けられている。従って、耐火被覆材３が防水材４で覆われないかほとんど覆われないようにすることができ、耐火被覆材３の外観が視認しやすい。このため、耐火被覆材３に耐火性能を損なうような部分（例えば、欠損やひび割れ等の破損部分）が発生しているか否かを容易に確認することができる。
（【００１１】以降は省略されています）
