公開番号2025071172
公報種別公開特許公報(A)
公開日2025-05-02
出願番号2025024380,2021039262
出願日2025-02-18,2020-04-24
発明の名称防水膜とこれを備える防水部材及び電子機器
出願人日東電工株式会社
代理人弁理士法人青藍国際特許事務所
主分類H04R 1/00 20060101AFI20250424BHJP(電気通信技術)
要約【課題】音の透過領域のさらなる縮小にも対応可能な防水膜を提供する。

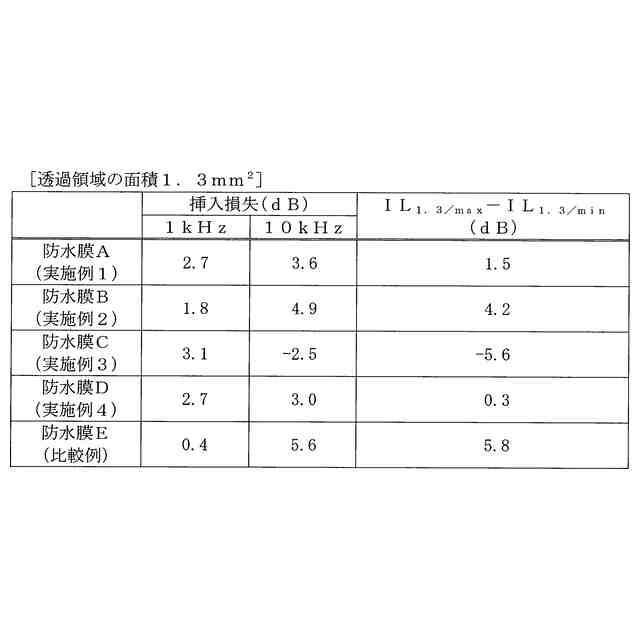

【解決手段】透過領域の面積が1.3mm²のときに、周波数1kHzの音に対する挿入
損失が5.0dB以下であり、周波数10kHzの音に対する挿入損失が5.0dB以下である防水膜とする。
【選択図】図1
特許請求の範囲【請求項１】
音の透過領域の面積が１．３ｍｍ
2
のときに、
周波数１ｋＨｚの音に対する挿入損失が５．０ｄＢ以下であり、
周波数１０ｋＨｚの音に対する挿入損失が５．０ｄＢ以下である、
防水膜。

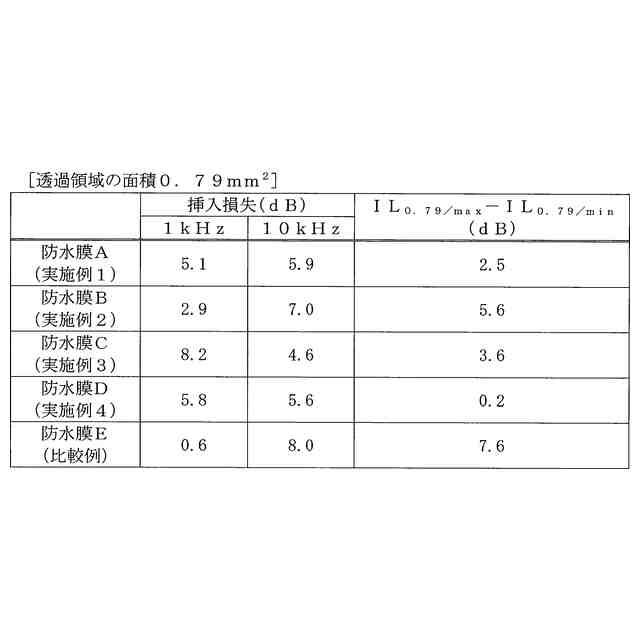

続きを表示（約 1,000 文字）【請求項２】
前記透過領域の面積が１．３ｍｍ
2
のときに、周波数２００Ｈｚ以上１０ｋＨｚ以下の
範囲の音に対する最大の挿入損失ＩＬ
1.3/max
と最小の挿入損失ＩＬ
1.3/min
との差ＩＬ
1.3/max
－ＩＬ
1.3/min
が５．０ｄＢ以下である請求項１に記載の防水膜。
【請求項３】
厚さ方向の通気度が、ＪＩＳＬ１０９６：２０１０に定められた通気性測定Ａ法（フラジール形法）に準拠して測定したフラジール通気度により表して、３．０ｃｍ
3
／（ｃ
ｍ
2
・秒）未満である請求項１又は２に記載の防水膜。
【請求項４】
前記透過領域の面積が１．３ｍｍ
2
のときに、周波数１００Ｈｚ～１０ｋＨｚの音の透
過時における面外方向への振動の最大速度Ｖ
max
が１００μｍ／秒以上である請求項１～
３のいずれかに記載の防水膜。
【請求項５】
ポリテトラフルオロエチレン膜を含む請求項１～４のいずれかに記載の防水膜。

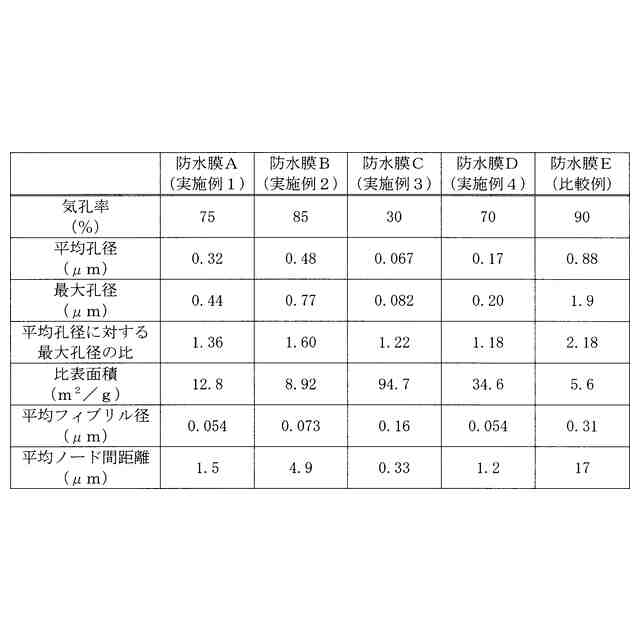

【請求項６】
比表面積が６ｍ
2
／ｇ以上である請求項１～５のいずれかに記載の防水膜。
【請求項７】

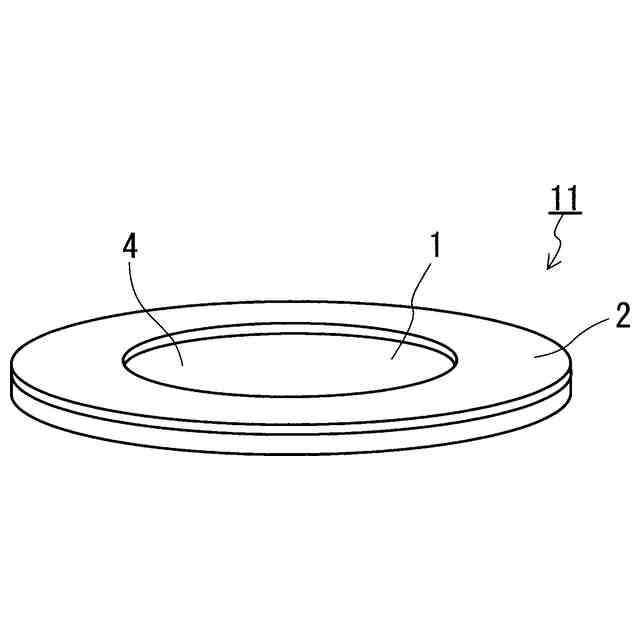

請求項１～６のいずれかに記載の防水膜と、
前記防水膜に接合された支持体と、を備える防水部材。
【請求項８】

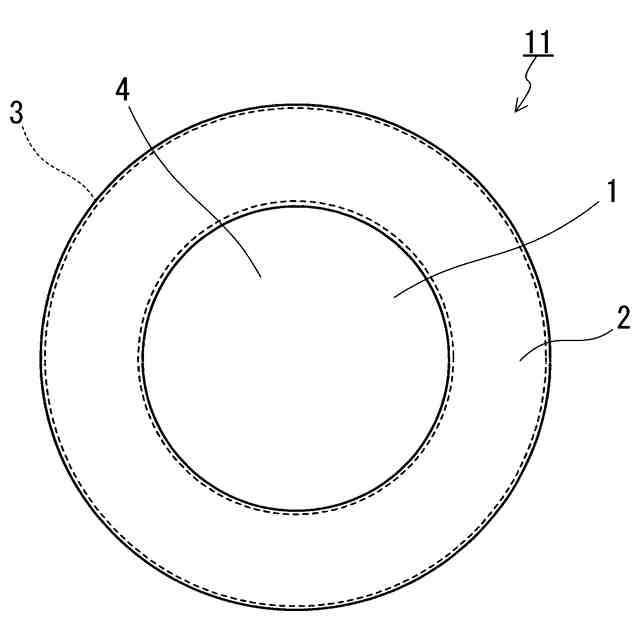

前記支持体が、前記防水膜の主面に垂直な方向から見て、前記防水膜の周縁部の形状に対応する形状を有するとともに、当該周縁部に接合されており、
前記方向から見て、前記防水膜における前記支持体との接合部により囲まれた領域として定められる前記防水部材の透過領域の面積が１．３ｍｍ
2
以下である請求項７に記載の
防水部材。
【請求項９】

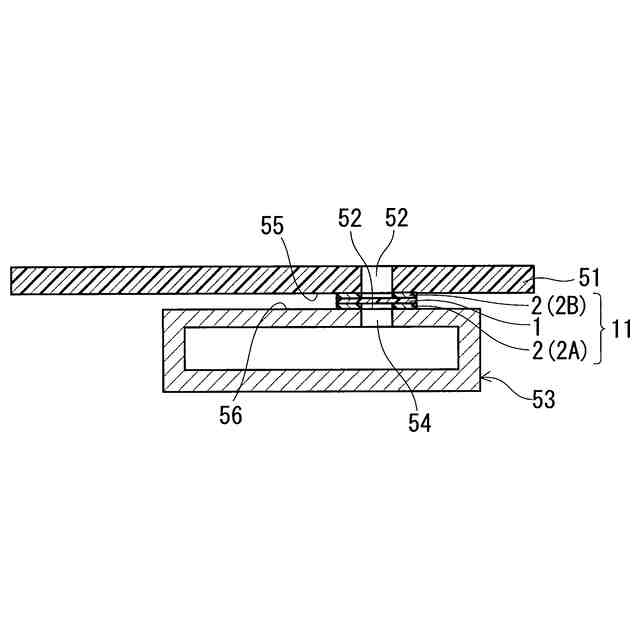

開口が設けられた筐体と、
前記筐体の外部から内部への前記開口を介した水の侵入を防ぐように前記筐体及び／又は前記筐体の内部の部材に取り付けられた請求項１～６のいずれかに記載の防水膜と、を備える電子機器。
【請求項１０】
電気信号と音声との変換を行う音声変換部が前記筐体に収容されており、
前記開口が、前記音声変換部と前記筐体の外部との間に位置している請求項９に記載の電子機器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、防水膜と、防水膜を備える防水部材及び電子機器とに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
電子機器の筐体には、音や気体を通過させるための開口が設けられることがある。例えば、スマートウォッチをはじめとするウェアラブルデバイス、スマートフォン、携帯電話、及びカメラ等の電子機器は、音声機能を備えており、マイクロフォン及びスピーカー等の音声変換部を筐体の内部に備えている。音声変換部と外部との間で音を伝達するために、電子機器の筐体には、通常、開口（外部通音口）が設けられており、音声変換部は、当該開口を介した音声変換部と外部との間の音の伝達が可能となるように筐体内に収容されている。また、筐体の内部と外部との間の圧力差の解消等を目的とする開口（通気口）が筐体に設けられることもある。一方で、電子機器の筐体の内部への水の侵入は防がなければならない。このために、水の侵入を防ぐ防水膜が、筐体の外部から内部への上記開口を介した水の侵入を防ぐように配置される。
【０００３】
特許文献１，２には、防水膜としての使用が可能なポリテトラフルオロエチレン（以下、「ＰＴＦＥ」と記載する）多孔質膜が開示されている。特許文献１，２の防水膜は、外部通音口からの水の侵入を防ぐように配置することが可能である。
【先行技術文献】
【特許文献】
【０００４】
特開平１０－１６５７８７号公報
特開２０１８－１９２２２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
スマートウォッチ等のウェアラブルデバイスを典型例として、音声機能を有する電子機器の多様化及び小型化がますます進行している。これに伴い、防水膜における音の透過領域（通音領域）のさらなる縮小が余儀なくされることがあるが、特許文献１，２では、この点について考慮されていない。
【０００６】
本発明は、音の透過領域のさらなる縮小にも対応可能な防水膜の提供を目的とする。
【課題を解決するための手段】
【０００７】
本発明は、
音の透過領域の面積が１．３ｍｍ
2
のときに、
周波数１ｋＨｚの音に対する挿入損失が５．０ｄＢ以下であり、
周波数１０ｋＨｚの音に対する挿入損失が５．０ｄＢ以下である、
防水膜、
を提供する。
【０００８】
別の側面において、本発明は、
上記本発明の防水膜と、
前記防水膜に接合された支持体と、を備える防水部材、
を提供する。
【０００９】
また別の側面において、本発明は、
開口が設けられた筐体と、
前記筐体の外部から内部への前記開口を介した水の侵入を防ぐように前記筐体及び／又は前記筐体の内部の部材に取り付けられた上記本発明の防水膜と、を備える電子機器、
を提供する。
【発明の効果】
【００１０】
本発明によれば、音の透過領域のさらなる縮小にも対応可能な防水膜が達成される。
【図面の簡単な説明】
（【００１１】以降は省略されています）
