特許ウォッチ

公開番号2025049868
公報種別公開特許公報(A)
公開日2025-04-04
出願番号2023158337
出願日2023-09-22
発明の名称アルコール剥離性光学粘着シート
出願人日東電工株式会社
代理人弁理士法人いくみ特許事務所
主分類C09J 7/38 20180101AFI20250327BHJP(染料;ペイント;つや出し剤;天然樹脂;接着剤;他に分類されない組成物;他に分類されない材料の応用)
要約【課題】被着体に対する接着信頼性とリワーク性とを両立するのに適したアルコール剥離性光学粘着シートを提供する。
【解決手段】本発明のアルコール剥離性光学粘着シートとしての粘着シート10は、ベースポリマーとして光重合ポリマーを含有する。粘着シート10は、所定の初期常温剥離試験での粘着力Fn₁が9.0N/25mm以上であり、所定の第1エタノール剥離試験での粘着力Fa₁が3.0N/25mm以下であり、所定の高温高湿剥離試験での粘着力Fhが2.0N/25mm以上である。
【選択図】図1
特許請求の範囲【請求項１】
ベースポリマーとして光重合ポリマーを含有し、
下記の初期常温剥離試験での粘着力Ｆn
１
が９.０Ｎ/25mm以上であり、
下記の第１エタノール剥離試験での粘着力Ｆa
１
が３.０Ｎ/25mm以下であり、
下記の高温高湿剥離試験での粘着力Ｆhが２.０Ｎ/25mm以上である、アルコール剥離性光学粘着シート。
初期常温剥離試験：
まず、フロート法で作製されたアルカリガラス板に対し、前記アルコール剥離性光学粘着シートの幅２５ｍｍ×長さ１００ｍｍの粘着シート片を貼り合わせて、積層体を得る（用意ステップ）。次に、前記積層体を、５０℃、０.５ＭＰａおよび１５分の条件で加熱加圧処理する（加熱加圧ステップ）。次に、前記積層体を、室温で７２時間、静置する（静置ステップ）。次に、２５℃、相対湿度５０％、剥離角度１８０°および引張速度３００ｍｍ/分の第１条件で前記粘着シート片の長さ方向一端側を引っ張ることにより、前記アルカリガラス板から前記粘着シート片を剥離して粘着力を測定する（測定ステップ）。
第１エタノール剥離試験：

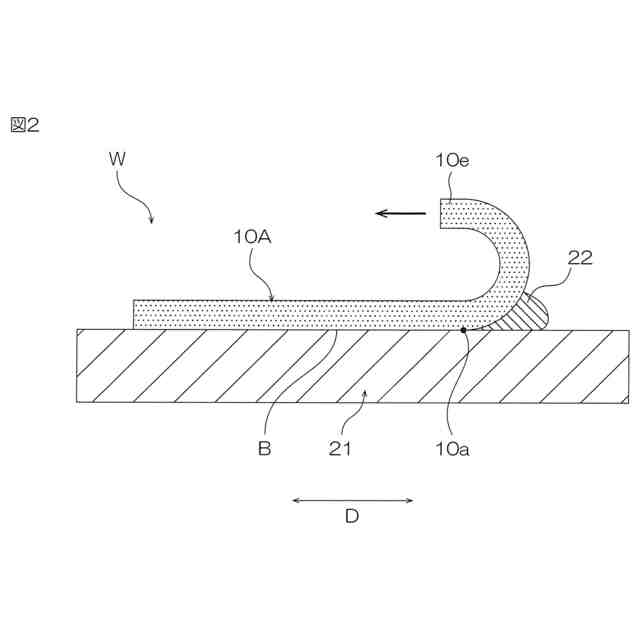

次のこと以外は初期常温剥離試験と同じである。前記静置ステップにおいて前記積層体を５０℃で１６８時間静置する。前記静置ステップの後であって前記測定ステップの前にエタノール供給ステップを実施する。前記エタノール供給ステップでは、１０μＬのエタノールを、前記アルカリガラス板と前記粘着シート片との界面における前記粘着シート片の長さ方向一端に前記エタノールが接するように、前記積層体の前記アルカリガラス板上に供給する。
高温高湿剥離試験：
次のこと以外は初期常温剥離試験と同じである。前記静置ステップにおいて前記積層体を室温で２４時間静置する。前記静置ステップの後であって前記測定ステップの前に、高温高湿処理ステップを実施する。高温高湿処理ステップでは、前記静置ステップ後の前記積層体を、６０℃、相対湿度９３％および１５分の条件で高温高湿処理する。前記測定ステップにおいて、前記第１条件に代えて、６０℃、相対湿度９３％、剥離角度１８０°および引張速度３００ｍｍ/分の第２条件で、１８０°剥離試験を実施する。
続きを表示（約 350 文字）【請求項２】
下記の第２エタノール剥離試験において粘着力Ｆa
２
を有し、前記粘着力Ｆa
２
に対する前記粘着力Ｆa
１
の変動率が－５０％～１００％である、請求項１に記載のアルコール剥離性光学粘着シート。
第２エタノール剥離試験：
前記静置ステップにおいて前記積層体を室温で７２時間静置すること以外は、前記第１エタノール剥離試験と同じである。
【請求項３】
前記第２エタノール剥離試験でのエタノール剥離継続長さが２０ｍｍ以上である、請求項１に記載のアルコール剥離性光学粘着シート。
【請求項４】
界面活性剤を含有しない、請求項１から３のいずれか一つに記載のアルコール剥離性光学粘着シート。

発明の詳細な説明【技術分野】
【０００１】
本発明は、光学粘着シートに関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
ディスプレイパネルは、例えば、画素パネル、偏光フィルムおよびカバーフィルムなどの要素を含む積層構造を有する。ディスプレイパネルの製造過程では、積層構造に含まれる要素どうしの接合のために、例えば、光学的に透明な粘着シート（光学粘着シート）が用いられる。
【０００３】
一方、水剥離性を有する光学粘着シートが知られている。水剥離性の光学粘着シートは、被着体に貼り合わされた後に当該被着体と粘着シートとの界面に水滴を浸入させることにより、粘着力を低下させることができる光学粘着シートである。このような光学粘着シートは、被着体に貼り合わせた後、必要に応じて、水を用いて被着体から容易に剥離できる。例えば、ディスプレイパネルの製造過程では、被着体への光学粘着シートの貼り合わせに不良（位置ずれ等）が生じた場合、水を用いて当該粘着シートを被着体から剥離して（水剥離性）、代わりの光学粘着シートでの貼合せ作業を実施できる。このような水剥離性を有する光学粘着シートについては、例えば下記の特許文献１に記載されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２０－２３６７９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に記載の光学粘着シートは、アクリルベースポリマーと、界面活性剤とを含有する。この粘着シートにおいては、アクリルベースポリマーにより、被着体に対する接着性が確保される。また、この粘着シートにおいては、粘着面に界面活性剤が存在することにより、水剥離性が発現する。しかし、特許文献１の光学粘着シートは、界面活性剤が粘着面に存在することにより、耐湿性が低い。例えば、特許文献１の光学粘着シートは、高湿環境下での粘着力が低い。このような光学粘着シートでは、被着体に対する良好な接着信頼性が得られない。
【０００６】
本発明は、被着体に対する接着信頼性とリワーク性とを両立するのに適したアルコール剥離性光学粘着シートを提供する。
【課題を解決するための手段】
【０００７】
本発明［１］は、ベースポリマーとして光重合ポリマーを含有し、下記の初期常温剥離試験での粘着力Ｆn
１
が９.０Ｎ/25mm以上であり、下記の第１エタノール剥離試験での粘着力Ｆa
１
が３.０Ｎ/25mm以下であり、下記の高温高湿剥離試験での粘着力Ｆhが２.０Ｎ/25mm以上である、アルコール剥離性光学粘着シートを含む。
【０００８】
初期常温剥離試験：
まず、フロート法で作製されたアルカリガラス板に対し、前記アルコール剥離性光学粘着シートの幅２５ｍｍ×長さ１００ｍｍの粘着シート片を貼り合わせて、積層体を得る（用意ステップ）。次に、前記積層体を、５０℃、０.５ＭＰａおよび１５分の条件で加熱加圧処理する（加熱加圧ステップ）。次に、前記積層体を、室温で７２時間、静置する（静置ステップ）。次に、２５℃、相対湿度５０％、剥離角度１８０°および引張速度３００ｍｍ/分の第１条件で前記粘着シート片の長さ方向一端側を引っ張ることにより、前記アルカリガラス板から前記粘着シート片を剥離して粘着力を測定する（測定ステップ）。
【０００９】
第１エタノール剥離試験：
次のこと以外は初期常温剥離試験と同じである。前記静置ステップにおいて前記積層体を５０℃で１６８時間静置する。前記静置ステップの後であって前記測定ステップの前にエタノール供給ステップを実施する。前記エタノール供給ステップでは、１０μＬのエタノールを、前記アルカリガラス板と前記粘着シート片との界面における前記粘着シート片の長さ方向一端に前記エタノールが接するように、前記積層体の前記アルカリガラス板上に供給する。
【００１０】
高温高湿剥離試験：
次のこと以外は初期常温剥離試験と同じである。前記静置ステップにおいて前記積層体を室温で２４時間静置する。前記静置ステップの後であって前記測定ステップの前に、高温高湿処理ステップを実施する。高温高湿処理ステップでは、前記静置ステップ後の前記積層体を、６０℃、相対湿度９３％および１５分の条件で高温高湿処理する。前記測定ステップにおいて、前記第１条件に代えて、６０℃、相対湿度９３％、剥離角度１８０°および引張速度３００ｍｍ/分の第２条件で、１８０°剥離試験を実施する。
（【００１１】以降は省略されています）

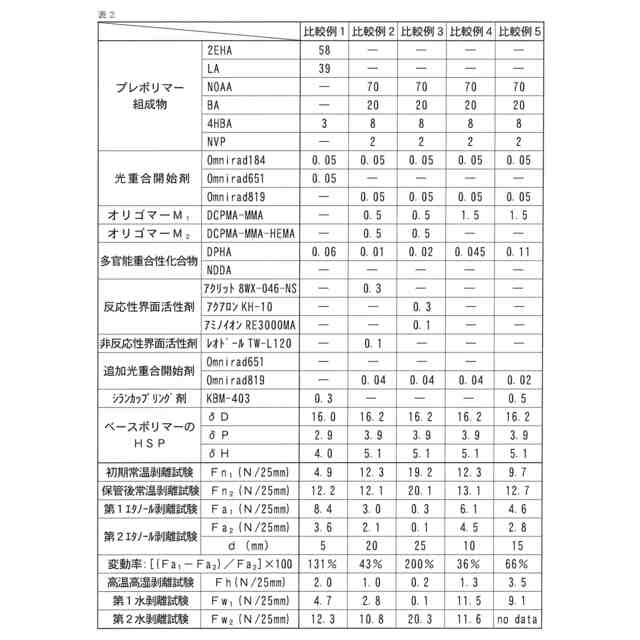

関連特許
