公開番号2025071414
公報種別公開特許公報(A)
公開日2025-05-08
出願番号2023181554
出願日2023-10-23
発明の名称積層光学フィルムおよび画像表示装置
出願人日東電工株式会社
代理人弁理士法人ユニアス国際特許事務所
主分類G02B 5/30 20060101AFI20250428BHJP(光学)
要約【課題】少なくとも位相差フィルムと、ポリビニルアルコールフィルム以外の光学フィルムとが積層された積層光学フィルムにおいて、両者を積層するための接着剤層を薄層化しつつ、接着剤層に起因した表示ムラが低減された積層光学フィルムを提供すること。
【解決手段】少なくとも位相差フィルムと、ポリビニルアルコールフィルム以外の光学フィルムとが、分子接着剤層を介して積層された積層光学フィルムであって、分子接着剤層が、シラノール基およびアルコキシシリル基からなる群から選択された少なくとも1種の反応性基を有する分子接着剤の硬化物層であり、積層光学フィルム全体の積層体平滑性をβとしたとき、β<0.45arcminである積層光学フィルム。

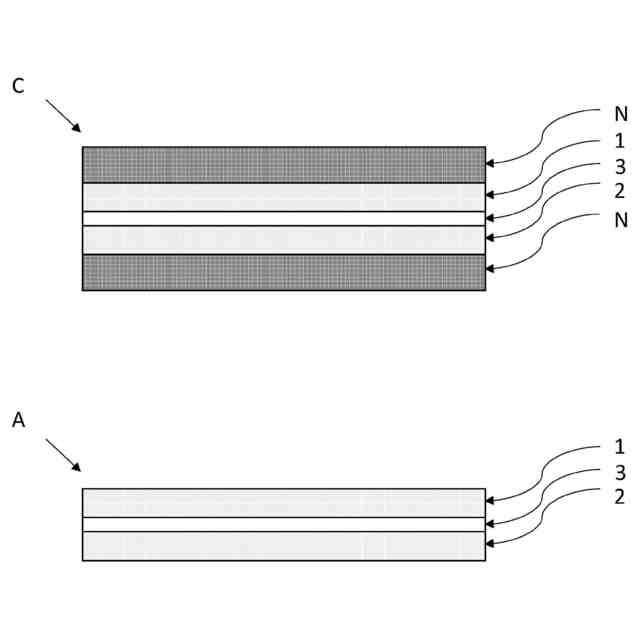

【選択図】図1
特許請求の範囲【請求項１】
少なくとも位相差フィルムと、ポリビニルアルコールフィルム以外の光学フィルムとが、分子接着剤層を介して積層された積層光学フィルムであって、
前記分子接着剤層が、シラノール基およびアルコキシシリル基からなる群から選択された少なくとも１種の反応性基を有する分子接着剤の硬化物層であり、
前記積層光学フィルム全体の積層体平滑性をβとしたとき、
β＜０．４５ａｒｃｍｉｎ
であることを特徴とする積層光学フィルム。
続きを表示（約 1,400 文字）【請求項２】
前記光学フィルムが位相差フィルムである請求項１に記載の積層光学フィルム。
【請求項３】
前記分子接着剤層の厚みが１ｎｍ以上かつ１００ｎｍ以下である請求項１に記載の積層光学フィルム。
【請求項４】
前記位相差フィルムの厚みが５μｍ以下である請求項１に記載の積層光学フィルム。
【請求項５】
前記分子接着剤が、第１反応性基ＲＧ１と、第２反応性基ＲＧ２とを有する化合物であって、
前記第１反応性基ＲＧ１は、アジド基、アミノ基、エポキシ基およびアクリロイル基からなる群から選択された少なくとも１種の反応性基であり、
前記第２反応性基ＲＧ２は、シラノール基およびアルコキシシリル基からなる群から選択された少なくとも１種の反応性基である請求項１に記載の積層光学フィルム。
【請求項６】
前記分子接着剤が、下記一般式（１）：
Ｇ－Ｅ（１）
（一般式（１）中、Ｅは、Ｓｉ（Ｒ’）
ｎ
（ＯＡ）
３－ｎ
を表し、Ｒ’は、複数存在する場合はそれぞれ独立に、炭素数が１～４の鎖状の炭化水素基を表す。Ａは、複数存在する場合はそれぞれ独立に、水素原子または炭素数が１～４の鎖状の炭化水素基を表す。ｎは０～２の整数を表す。Ｇは、トリアジン環Ｃあるいはアルキル基Ｄを示す。
トリアジン環ＣはＱ
１
Ｑ
２
を側鎖に持ち、Ｑ
１
およびＱ
２
はそれぞれ独立に、Ｎ
３
または－ＮＲ
１
（Ｒ
２
）を表す。Ｒ
１
およびＲ
２
はそれぞれ独立に、水素原子、炭素数が１～２４の炭化水素基、アミノアルキル基、または－Ｒ－Ｓｉ（Ｒ’）
ｎ
（ＯＡ）
３－ｎ
を表す。アルキル基Ｄは炭素数が１～２４の炭化水素基にＱ
３
の側鎖を持ち、Ｑ
３
はアジド基、アミノ基、エポキシ基およびアクリロイル基を示す。）で表わされる化合物である請求項１に記載の積層光学フィルム。
【請求項７】
前記位相差フィルムおよび前記光学フィルムの中で、積層体平滑性ａｒｃｍｉｎの数値が大きいフィルムの積層体平滑性をαとしたとき、
０．９３≦α／β≦１．０５
を満たす請求項１に記載の積層光学フィルム。
【請求項８】
積層光学フィルムが、少なくとも位相差フィルムと、ポリビニルアルコールフィルム以外の光学フィルムとが、分子接着剤層を介して積層された積層光学フィルムの少なくとも一方に、さらに偏光フィルムが積層された積層光学フィルムであって、
前記積層光学フィルム全体の積層体平滑性をβ’としたとき、
β’＜０．４５ａｒｃｍｉｎ
であることを特徴とする積層光学フィルム。
【請求項９】
前記光学フィルムが位相差フィルムである請求項８に記載の積層光学フィルム。
【請求項１０】
前記位相差フィルム、前記光学フィルムおよび前記偏光フィルムの中で、積層体平滑性ａｒｃｍｉｎの数値が大きいフィルムの積層体平滑性をα’としたとき、
０．９３≦α’／β’≦１．０５
を満たす請求項８に記載の積層光学フィルム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、少なくとも位相差フィルムと、ポリビニルアルコールフィルム以外の光学フィルムとが、分子接着剤層を介して積層された積層光学フィルムに関する。当該積層光学フィルムはこれ単独で、またはこれに偏光フィルムなどを積層した積層光学フィルムとして液晶表示装置（ＬＣＤ）、有機ＥＬ表示装置、ＣＲＴ、ＰＤＰなどの画像表示装置を形成し得る。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
一般に、液晶表示装置や有機ＥＬ表示装置などの画像表示装置は積層光学フィルムを備える。画像表示装置は様々な環境下での使用が想定されるが、熱湿度の高い環境下で使用された場合に、寸法変化に起因した表示ムラの発生が課題となっている。また、表示ムラは寸法変化だけでなく、粘接着剤により積層された積層光学フィルムが、粘接着剤の表面凹凸の影響を受け、やはり表示ムラが発生する場合がある。また、近年は積層光学フィルムの薄型化が進んでいるが、光学フィルムを薄層接着する場合、光学フィルム間の密着性担保が難しいという課題が存在した。
【０００３】
ところで、下記特許文献１では、ポリビニルアルコール系偏光フィルムの熱収縮による外観不良を抑制し、耐久性に優れる偏光板の提供を目的として、ポリビニルアルコール系樹脂からなる偏光フィルムと、偏光フィルムの少なくとも一方の面に、接合層を介して積層された透光性を有する支持基材と、を備える偏光板において、接合層を偏光フィルムと支持基材とを化学結合により結ぶ分子接合剤からなるもので形成する技術が記載されている。
【先行技術文献】
【特許文献】
【０００４】
ＷＯ２０２２／１７２７５５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上記特許文献１に記載の技術は、ポリビニルアルコール系偏光フィルムの熱収縮による外観不良の抑制を課題とするものであって、少なくとも位相差フィルムを備える積層光学フィルムの表示ムラ抑制に関し、何ら言及していない。
【０００６】
本発明は上記実情に鑑みて開発されたものであり、少なくとも位相差フィルムと、ポリビニルアルコールフィルム以外の光学フィルムとが積層された積層光学フィルムにおいて、両者を積層するための接着剤層を薄層化しつつ、接着剤層に起因した表示ムラが低減された積層光学フィルムを提供することを目的とする。
【０００７】
さらに本発明は、前記積層光学フィルムが用いられた画像表示装置を提供することを目的とする。
【課題を解決するための手段】
【０００８】
本発明者らは、上記課題を解決すべく鋭意検討を重ねた結果、位相差フィルムと、ポリビニルアルコールフィルム以外の光学フィルムとを積層する際、特定の分子接着剤の硬化物層である分子接着剤層により両者を積層し、積層光学フィルムの積層体平滑性を制御することにより、上記目的を達成できることを見出し、本発明を解決するに至った。
【０００９】
即ち、本発明は、少なくとも位相差フィルムと、ポリビニルアルコールフィルム以外の光学フィルムとが、分子接着剤層を介して積層された積層光学フィルムであって、前記分子接着剤層が、シラノール基およびアルコキシシリル基からなる群から選択された少なくとも１種の反応性基を有する分子接着剤の硬化物層であり、前記積層光学フィルム全体の積層体平滑性をβとしたとき、
β＜０．４５ａｒｃｍｉｎ
であることを特徴とする積層光学フィルム（１）に関する。
【００１０】
上記積層光学フィルム（１）において、前記光学フィルムが位相差フィルムである積層光学フィルム（２）が好ましい。
（【００１１】以降は省略されています）
